Повторные
пробития БК заставили меня задуматься над системой, лишенной этого
недостатка. На следующем видеоролике видно как ударник несколько раз
бьет БК.
Самое
простое, что пришло в голову это система с двумя вывешенными
ударниками. Их массы должны незначительно отличаться, скажем разница
должна быть в 1г. Ударник_1(14г), сообщив импульс ударнику_2(15г),
откатится назад, при этом он не должен удариться о собственную пружину.
Ударник_2 летит вперед, бьет БК, движется вместе с ним некоторое
расстояние, после чего отскакивает назад и останавливается, ударившись

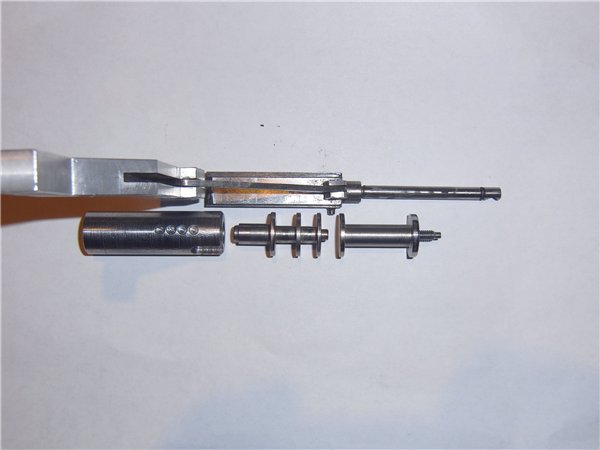

о стопор(он же взводилка). Эта система с успехом применена на моей действующей винтовке. Следующее фото наглядно показывает это.
Примерно так это будет выглядеть на будущей винтовке.
А вот так это выглядит "вживую"
Murka 15-01-2011 22:16
Какой разход воздуха на 1 дж?
spurlos69 15-01-2011 22:31
Чтобы открыть ролики в отдельном окне на Ютубе, нужно два раза кликнуть по ролику. Точный расход будет в ближайших два дня, не было возможности отстрелять на расход.
DocSnip 15-01-2011 22:40
Клапан, судя по виду, штееровский? Если да, то пружина , его поджимающая, тоже родная?
spurlos69 15-01-2011 22:42
На будущей, да, БК Штееровый, но пружина еще не известно какая будет.
zenon05 15-01-2011 23:23
Исключительно важная информация с ролика! Воочию увидел то, что давно беспокоило и что пытался себе представить. Спасибо огромное! Вот только подобная работа двух ударников плохо скажется на кучности и возможно , отдаче.
spurlos69 15-01-2011 23:31
quote:Originally posted by zenon05: Исключительно важная информация с ролика! Воочию увидел то, что давно беспокоило и что пытался себе представить. Спасибо огромное! Вот только подобная работа двух ударников плохо скажется на кучности и возможно , отдаче.
В
отличие от М2, первый ударник не бьется о ствольную коробку, он
передает чистый импульс второму ударнику(подобно биллиардным шарам),
откатывается несколько мм и останавливается. Второй ударник
останавливается, ударившись о стопор, но пуля в этот момент уже далеко
за ДС.
spurlos69 15-01-2011 23:32
В настоящий момент стоит самая обычная пружина от HW100
spurlos69 15-01-2011 23:36
26-27дж
Quest61 15-01-2011 23:38
СУПЕР!!!
zenon05 16-01-2011 12:08
А что это за винтовка? `Как снял ролик? Непонятно, а где стопор то?
spurlos69 16-01-2011 12:12
quote:Originally posted by zenon05: А что это за винтовка? `Как снял ролик? Непонятно, а где стопор то?
Когда
то это была Варя, ролик снимался Casio EX-FH100, стопор - гужон,
вкрученный в корпус досылателя. Его видно на фото выше, между
ударниками. Да и на Сборке5 все очень хорошо видно.
zenon05 16-01-2011 12:20
Задал ты задачку.
То лишь втемную пытался представить себе как он там скачет, да и
сомнения были, скачет ли вообще. А здесь просто мордой ткнули... Это
, на мой взгляд, самая важная информация за этот год. Теперь нужно
мощно ломать голову, как этого избежать. А как потом проконтролировать? А там что, есть щель в которую видно, как срывается ударник?
spurlos69 16-01-2011 12:22
А год то только начался))) Толи еще будет)
Quest61 16-01-2011 12:22
объясни плз как
2й ударник ставится в положение "прислонютый к стопору а не клапану"
это что винт перед выстрелом надо крутить стволом вверх - я что-то
недопонимаю
spurlos69 16-01-2011 12:25
quote:Originally posted by zenon05: А там что, есть щель в которую видно, как срывается ударник?
Я ж говорю - когда то это была Варя...
spurlos69 16-01-2011 12:27
quote:Originally posted by Quest61: объясни плз как 2й ударник ставится в положение "прислонютый к стопору а не клапану"
Ударник_2 отжимается легкой пружинкой, на ролике ее нет, но сейчас она стоит.
Quest61 16-01-2011 12:32
сенкс
zenon05 16-01-2011 01:05
sprulos69, О луч света в темном царстве!, скажи: 1.
а как подобный многократный удар зависит от массы ударника и , главное,
его хода.Если у меня ход всего 5 мм или менее с массой 8-12 грамм при
условии, что пружина зафиксирована и не летит вслед за ударником?
Легкие ударники как себя ведут, по твоему? 2. Длинная пружина однозначно вторично досылает ударник? Или подобное происходит и с короткими пружинами? И
не происходит ли обратное: по моему опыту наименьший расход, а возможно
и отсутствие второго удара дают очень длинные до 10см ! и очень сильно
сжатые мягкие пружины, закрепленные на длинной направляющей. Может,
будучи столь сильно сжатыми и при малой массе ударника, такая пружина
не дает послеудара? А короткие и жесткие дают намного больший расход и возможно косвенно из за многократных ударов??? Какие мысли ?
spurlos69 16-01-2011 01:12
Чем больше ход одинарного ударника, тем меньше будет повторных пробитий, т.к. трение и все такое. Насчет фиксации пружины есть еще пару роликов. Пружина свободно болтается в шахте вывешенного ударника:
А это пружина зафиксирована:
Вообще я сторонник вывешенных ударников, они не так сильно мешают БК. ИМХО
С любой пружиной и с любым ударником будут повторные пробития, если не
принимать меры. Их количество будет зависеть от жесткости пружины,
массы и хода ударника. Идеальна система с одним ударником, вес которого соизмерим с весом БК, но тут надо учесть силу ВВД, который подпирает БК Если
бы получилось сделать и настроить такую систему, то ударник, сообщив
импульс БК, остановился, а БК полетел бы самостоятельно.
