quote:Изначально написано Alexszh: О какой топливной карте может идти речь если я пересчитал полином для 15с? а дельта температур в нашей стране от -40-+45 чтоб "топ.карту" считать заливать комп таскать на ох. и пострелухи? Профилей для всего не на делаешь.
Система с датчиком давления, если она четко настроена один раз при +20 градусах и термо стабилизированна, то никаких доп настроек на другую температуру ей уже не надо. У меня даже в очереди с темпом 10 в сек при резком охлаждении резервуара и вообще всего через что идет воздух ничего не происходит - выдает постоянную скорость. И при -20С. Ниже не пробовал. Система с датчиком давления даже вообще не термостаилизированная работает четко при всех нормальных эксплуатационных температурах с меньшим уходом параметров, чему даже у прямотока, если только не подведет механика... система с датчиком давления технически проста, как прямоток, минимум деталей, за исключением электронной системы и настройки. С редуктором как раз больше проблем при огромной разности температур и даже с простым прямотоком больше... Но для того чтобы сделать нормально работающую систему с датчиком давления тоже нужно многое. И главная, но решаемая проблема - заданная точность (допустимый по ТУ разброс) настроек при серийном производстве каждого аппарата. И то, эта сложность у производителя возникает, если не давать делать настройки самому юзеру, что в нашей стране будет противопоказано (не давать).
DEN 54 23-03-2019 23:28
quote:Изначально написано Airstone:
покажу эскизный рисунок.
А ты когда-нибудь на станке токарном сам работал? Про производственную практику на станках даже не спрашиваю.
Airstone 31-03-2019 02:23
quote:Изначально написано DEN 54:
А ты когда-нибудь на станке токарном сам работал? Про производственную практику на станках даже не спрашиваю.

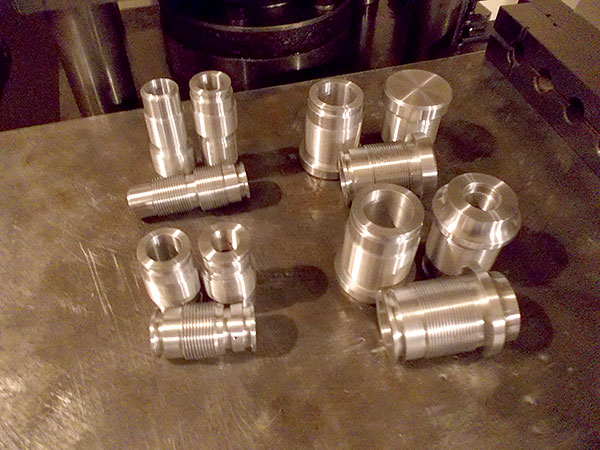

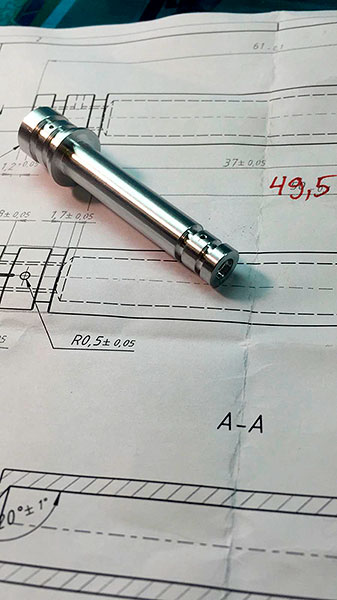

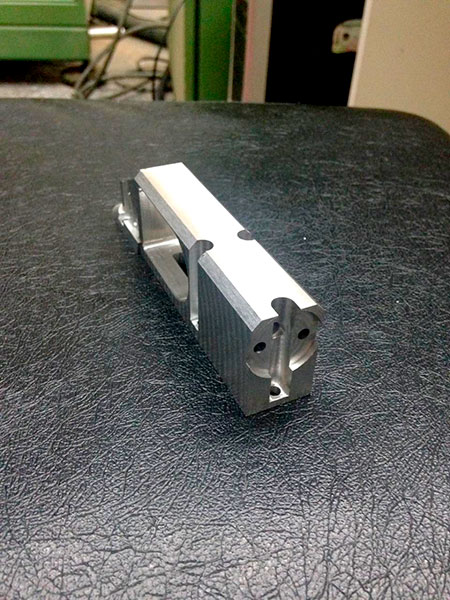

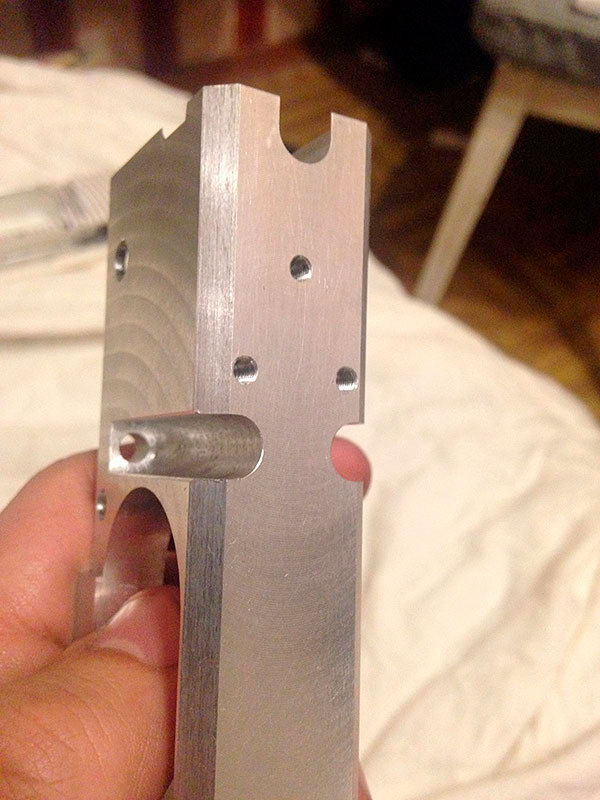

Как ты думаешь, человек занимающийся 30 лет спортивным авиамоделизмом, имеет опыт работы на станках? Даже отвечать ничего не буду на этот вопрос, а просто приложу фотки процесса.
Если ты судишь по моей квалификации по эскизу, нууу... Или ждёшь готовых чертежей? Сорян, но рабочих чертежей в этой теме не будет. (дабы не возбуждать сторонников полного соблюдения ЕСКД).

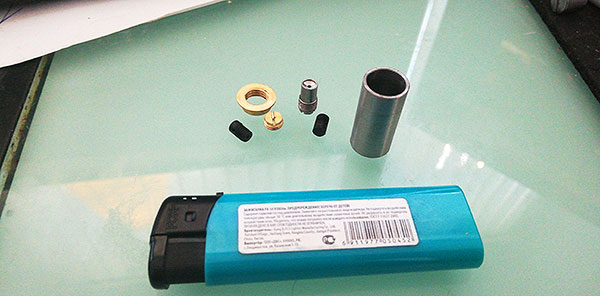

Как я говорил ранее, проект подвергся некоторой переработке и ушёл в производство. Изменения: - отказались от катушки индуктивности в стволе; - ручной взвод заменили на ПА; - магазин стал более традиционный - однорядный; - добавили второй автоматический пневмоклапан для сброса избыточного давления в ЗО; - чуть добавили мощности редукторному клапану. Клапан первой версии залипал в ситуации, когда в основном резервуаре более 250 атм, а в ЗО - ноль; - добавили третий конденсатор; - добавили два рычага на скобу СК. Под большой палец - управление ПА, под указательный - предохранитель.
Срок готовности трёх прототипов ~17-20 апреля.

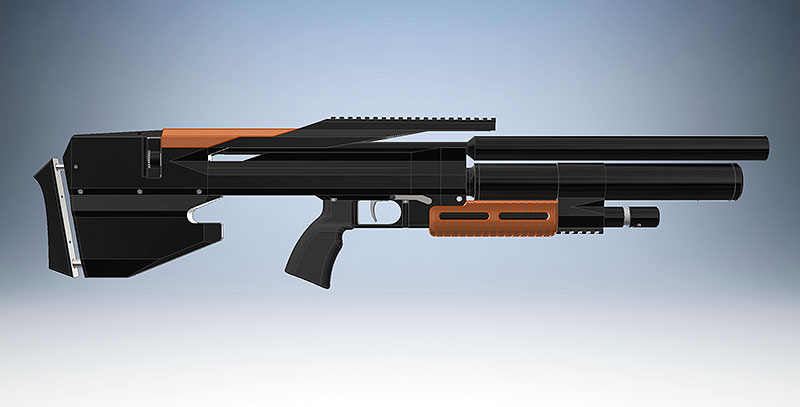

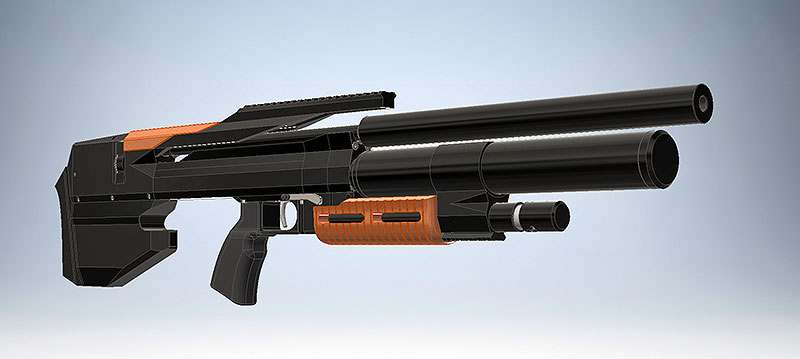

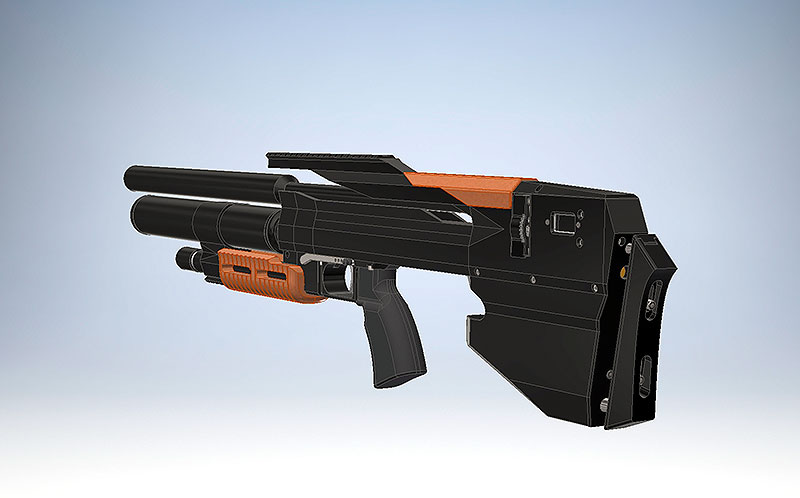

Финальная сборка (без одной детали):
Kuzin76 31-03-2019 10:04
Классс , наконец то электричка вышла !
RusBear 31-03-2019 17:16
Сергей, зови на отстрел прототипов! Очень интересно. Ну и, конечно же, кино снимем.
Airstone 31-03-2019 22:01
quote:Изначально написано RusBear: Сергей, зови на отстрел прототипов! Очень интересно. Ну и, конечно же, кино снимем.
Конечно! В "Калибре" отстреляем.
quote:Изначально написано Kuzin76: Классс , наконец то электричка вышла !
Ещё не вышла. Роды в процессе. Тужимся. И у тя ж есть электричка, вроде. ))
haypatun 31-03-2019 23:03
Сколько будет стоить прототип,я к тому чтоб приобрести один после пострелушек?)))Можно в ПМ!!!
Airstone 31-03-2019 23:17
quote:Изначально написано haypatun: Сколько будет стоить прототип,я к тому чтоб приобрести один после пострелушек?)))
Прототипы не будут продаваться. Два уйдут на сертификацию, если всё с ними будет ОК. Третий попадёт на ресурсные испытания, после которых совесть не позволит его продать.
DEN 54 31-03-2019 23:30
quote:Изначально написано Airstone:
Прототипы не будут продаваться. Два уйдут на сертификацию, если всё с ними будет ОК. Третий попадёт на ресурсные испытания, после которых совесть не позволит его продать.
Ты сначала сделай сборку которая не будет травить после анокса. Проведи гидротест всей игрулины, посмотри через сколько развалится бк, деградируют ёмкости, итд. Когда рисуешь не забудь что у вертикально-фрезерного станка голова под углом стоит, а не под 90 гр к столу. Солид то он всё стрепит. Фрезеровщик будет доволен - отдых в Турции заработан )
quote:Изначально написано Airstone:
Как ты думаешь, человек занимающийся 30 лет спортивным авиамоделизмом, имеет опыт работы на станках?
Та....аа, нормально. С таким как ты весело, их всё меньше. У меня друг такой же. Первые роды - с женой в роддоме провёл, в процессе участвовал. Вторые - дома рожали , в квартире. Третьи на даче. Ничего все живы. Он всё умеет и во всём разбирается - 8кл образование, всё тебе объяснит, по любому почти вопросу.
Airstone 01-04-2019 02:33
quote:Изначально написано DEN 54: Ты сначала сделай сборку которая не будет травить после анокса. Проведи гидротест всей игрулины, посмотри через сколько развалится бк, деградируют ёмкости, итд.
А с чего моей сборке травить после анокса? Все посадочные под резинки обрабатываются строго ПОСЛЕ песка и гальваники. Если внимательно посмотреть, очевидно, что на двух пробках из четырёх канавки не дорезаны. Можешь начинать угадывать, почему на оставшихся двух пробках, канавки оформлены до конца.
Я в курсе с какой скоростью деградирует Д16Т. Мне что, 5 лет подтверждать то, что и так известно?
quote:Изначально написано DEN 54: Когда рисуешь не забудь что у вертикально-фрезерного станка голова под углом стоит, а не под 90 гр к столу. Солид то он всё стрепит. Фрезеровщик будет доволен - отдых в Турции заработан )
Рисуют художники, и то - они пишут. Открою тебе секрет - существуют поворотные столы, угловые головки, станки без угла наклона головы, и оснастка для закрепления и поворота заготовок под любым углом. Если старательно адаптировать конструкцию под минимизацию трудозатрат фрезеровщиков, то получится знатное говнище. Кирпичеподобное, от которого тошнит и можно сблевать от одного только вида. А цена при этом только растёт, почему-то.
И я не работаю в Солиде, кстати. Ещё две попытки осталось, продолжай тыкать пальцем в небо. Хотя, за секунду можно понять, что за софт применяется.
quote:Изначально написано DEN 54: Проведи гидротест всей игрулины, посмотри через сколько развалится бк, деградируют ёмкости, итд.
Это что? Совет или указание? Спасибо конечно, но с чего ты всё-таки взял, что я - дебил? Что, по-твоему, мною вложено в понятие - ресурсные испытания? Думаешь у меня хватит отваги чтобы рискнуть задувать 300 атм без гидротеста?
quote:Originally posted by DEN 54: С таким как ты весело...
Что же тебя так бомбит-то? Это ж всего лишь очередные картинки, коих миллион! С каким это, таким как я? По краю не ходи, скатываешься давно на личности. Если я перейду, услышишь о себе много нового!
А, всё понятно! Тебе просто неведомо, что такое спортивный авиамоделизм. Вот парочка видео от нашего клуба:
Airstone 01-04-2019 04:46

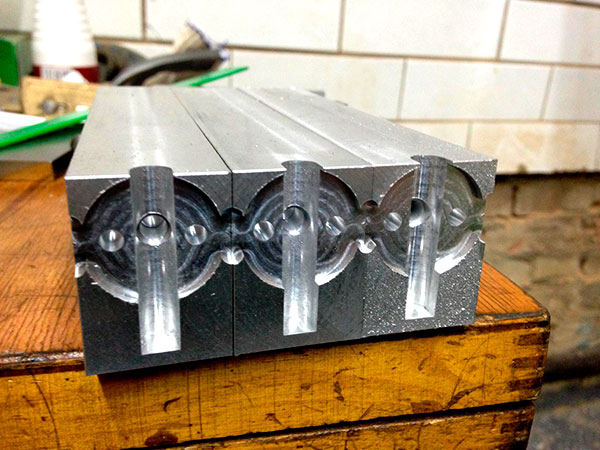

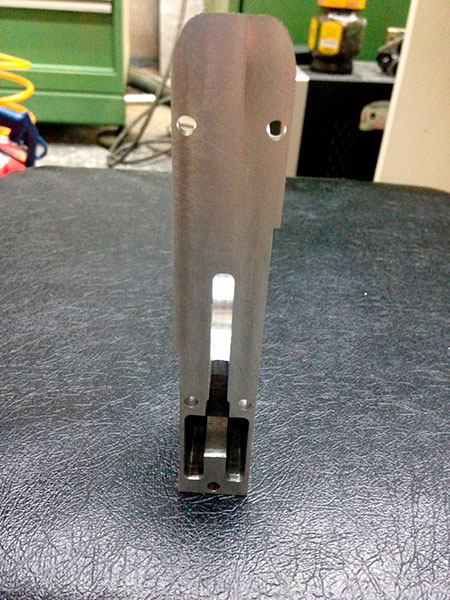

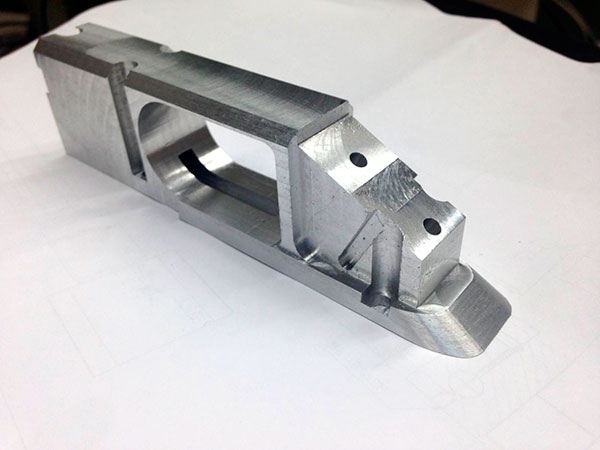

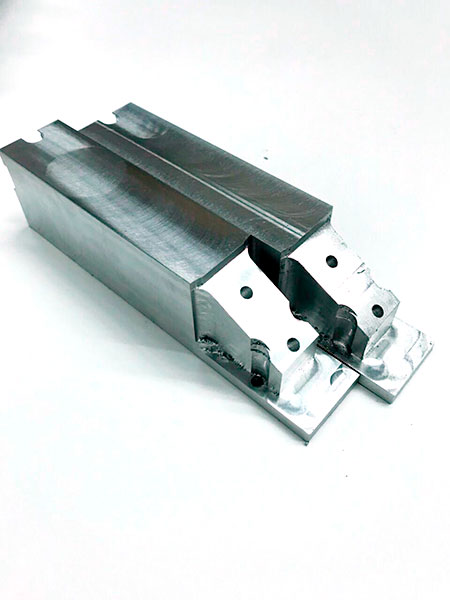

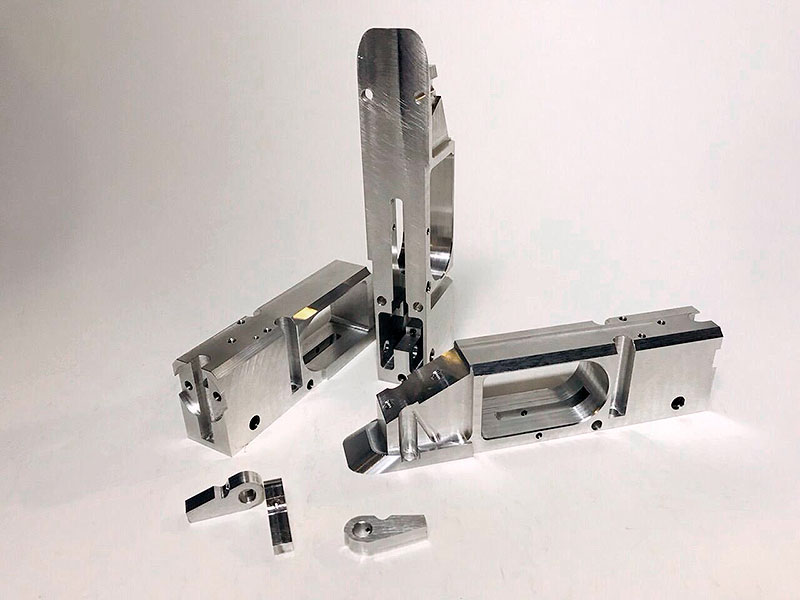

Готов комплект скоб - на две булки и карабин. На днях закончим коробки и планки и можно начинать подсборку узлов. Потом песок и гальваника. Надыбали ванну из нержавейки, как раз применим.

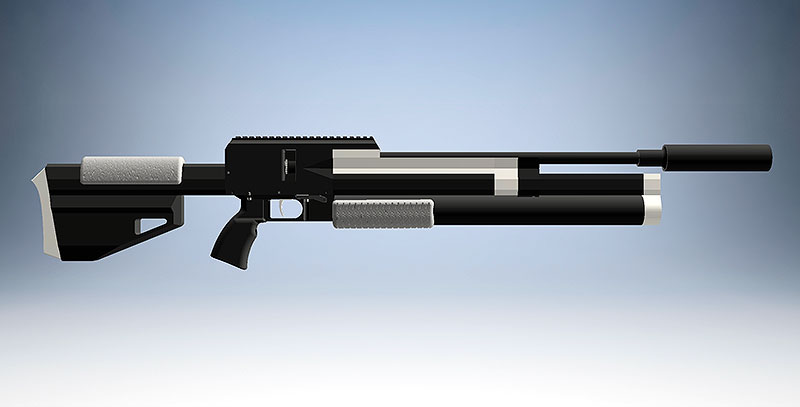

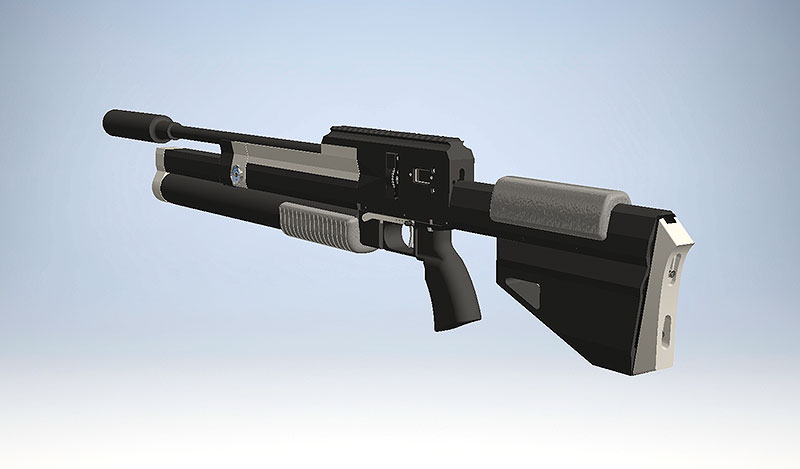

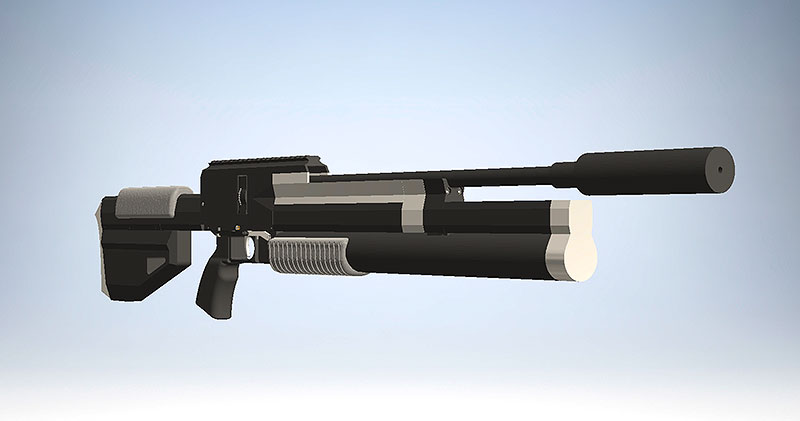

Карабин: Отличается от булки на 10 деталей.
Sergiuss 01-04-2019 06:41
quote:Originally posted by Airstone: Гарантируемая кучность рекомендованной полнотелой пулей для ствола 550 мм в кал. 5,5 ; 1 MOA/100 м
Гарантировать кучу с полнотелом, это весело кмк Демьян как то пытался на воланах, было смешно
Интересно было бы пощупать.
Kuzin76 01-04-2019 06:48
Есть электричка , до соревнований не успел бы собрать , поэтому собрал на пружине .
garry22 01-04-2019 07:03
quote:Изначально написано Sergiuss:
Гарантировать кучу с полнотелом, это весело кмк Демьян как то пытался на воланах, было смешно
Интересно было бы пощупать.
Серег... читать надо просто "Гарантируемая кучность" без цифр ))) У меня очарка тож кучность выдает гарантируемую....конечно не такую лазерную как кот Плахова но вполне достойную И кстати оба гарантируемо полнотелами )))
Airstone 01-04-2019 07:59
quote:Изначально написано Sergiuss:
Гарантировать кучу с полнотелом, это весело кмк Демьян как то пытался на воланах, было смешно
Интересно было бы пощупать.
Насыплю наших пуль штук 50. И по десяти БР-мишеням (в каждую по 5) на 100 м. в закрытом тире не будет куч больше 1 MOA. Если только крайне редкие случайные отрывы. Не более 5% от общего количества выстрелов. В конце апреля будет публичный отстрел с видеофиксацией. Место - тир "Калибр", Мытищи. Дату сообщу позже.
Щупайте! ))
Airstone 01-04-2019 08:12
Новости.

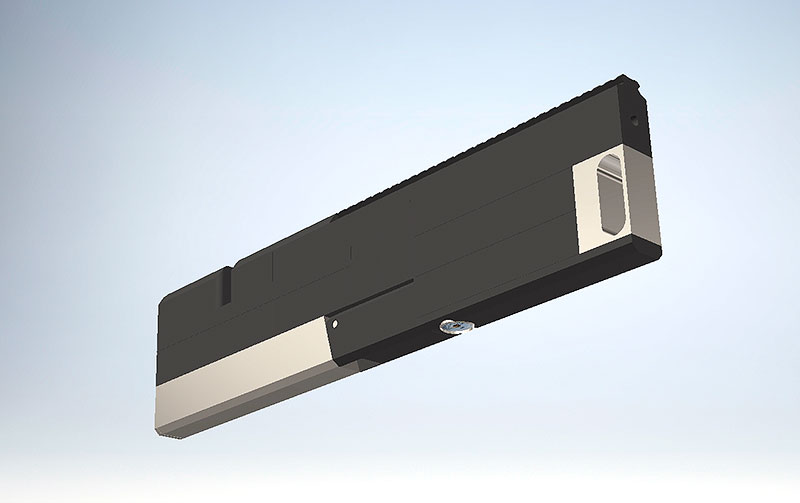

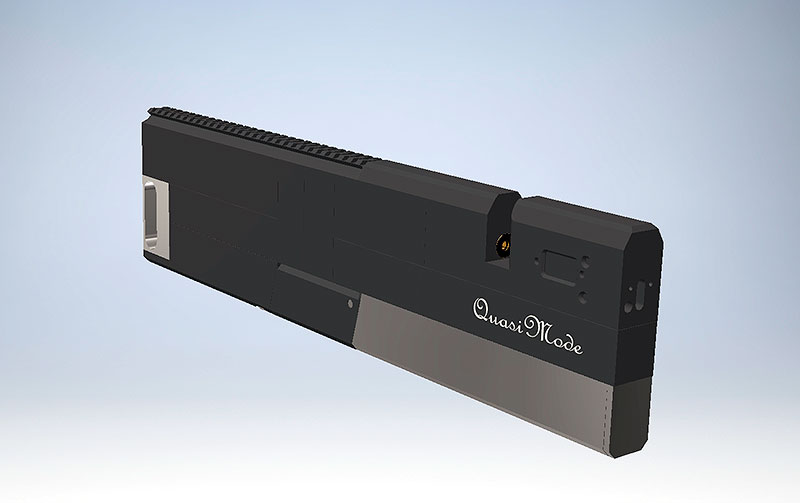

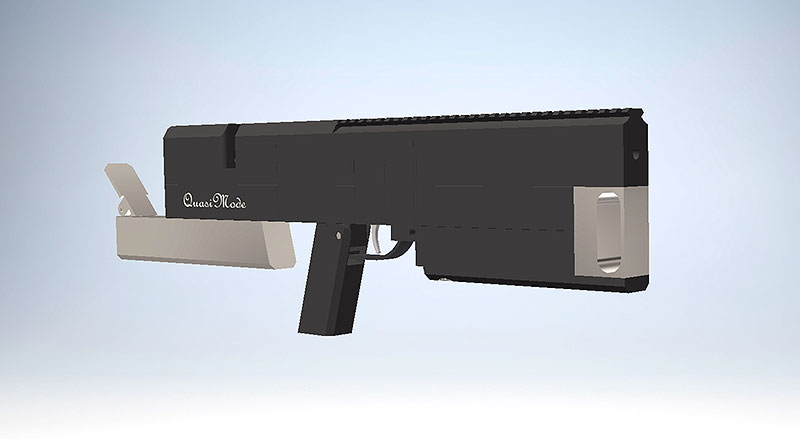

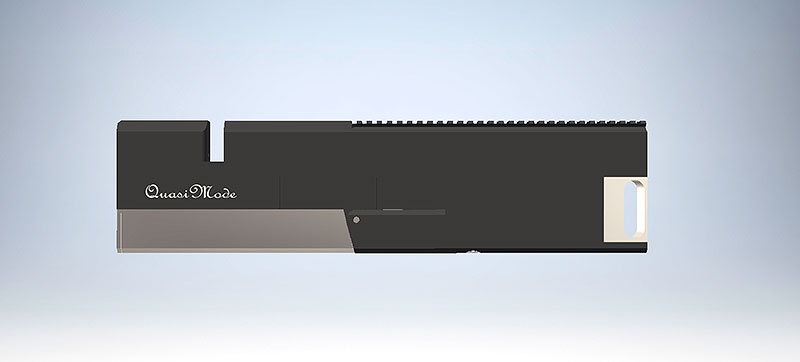

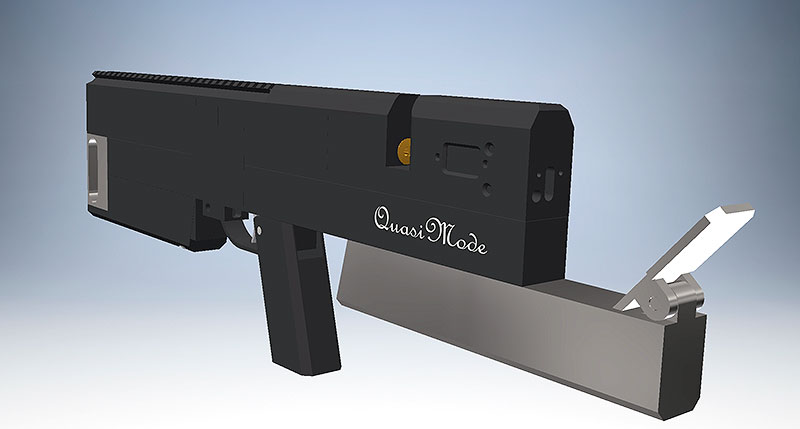

Заканчиваем проектирование концепта микрокарабина-трансформера QuasiMode.
510х130х32 мм. в сложенном состоянии. Длина ствола: 300 мм. ЗО: 40 куб.см. Резервуар: 160 куб.см. ПА с электроприводом. Система защиты от выстрела в близкую преграду (дверь автомобиля, пальцы). Электроредуктор.
Youri 01-04-2019 08:22
quote:Изначально написано Airstone:
Насыплю наших пуль штук 50. И по десяти БР-мишеням (в каждую по 5) на 100 м. в закрытом тире не будет куч больше 1 MOA. Если только крайне редкие случайные отрывы. Не более 5% от общего количества выстрелов.
Оставлю для истории это смелое высказывание про полнотелы и 1МОА на 100м Для того,чтобы оценить Ваше мастерство как стрелка , можно пока так же ,с таким же результатом,попробовать отстреляться из малокалиберной винтовки Про отстрелы и кучность будущего аппарата,который ещё не сделан,можно только фантазировать Сравнение авиамоделизма/судомоделизма/автомоделизма и стрельбы из собственных аппаратов-это как сравнение мастерства токаря с мастерством музыканта,абсолютно несравнимые вещи P.S.В любом случае хорошо,что появились достойные стрелки,способные выступать на международных соревнованиях,а то отдуваются за страну одни и те же
Nik4722 01-04-2019 08:33
Так это, УЧИТЕСЬ СТРЕЛЯТЬ еще никто не отменял
Airstone 01-04-2019 08:40
quote:Изначально написано Youri: Для того,чтобы оценить Ваше мастерство как стрелка стелка, можно пока так же ,с таким же результатом,попробовать отстреляться из малокалиберной винтовки
При чем тут я, как стрелок? Стрелок я неважный.
quote:Изначально написано Youri: Оставлю для истории это смелое высказывание про полнотелы и 1МОА
Это не смелое высказывание, а результаты УЖЕ показанные на стреляющем стенде для отработки узлов и технологий. Видео стрельбы со стенда не имеет смысла, поэтому съёмку отложили до появления прототипов.
quote:Изначально написано Youri: Сравнение авиамоделизма/судомоделизма/автомоделизма и стрельбы из собственных аппаратов-это как сравнение мастерства токаря с мастерством музыканта,абсолютно несравнимые вещи
Никто и не сравнивает. Просто один товарищ постоянно и без особых оснований, троллит меня по части технической дремучести. Так ему кажется, что я могу поделать. Профессиональные авиамоделисты, по-определению - технически грамотные люди. Как и люди в любом техническом виде спорта.
Youri 01-04-2019 09:47
quote:Originally posted by Airstone: Это не смелое высказывание, а результаты УЖЕ показанные на стреляющем стенде для отработки узлов и технологий. Видео стрельбы со стенда не имеет смысла, поэтому съёмку отложили до появления прототипов.
Почему же не имеет смысла ??? На 100м отстрел собственными литыми пулями интересен даже из прототипа
quote:Originally posted by Airstone: Так ему кажется, что я могу поделать. Профессиональные авиамоделисты, по-определению - технически грамотные люди
Это понятно,что,например,гениальному разработчику башенных кранов раз плюнуть создать хорошо стреляющее оружие под свои же пули.Тут вопросов нет
