Допустим: F1 = Ф4,5 = 0,16 см2(зависимое от давления). F2 = Ф12,6 = 1,25 см2(зависимое от давления). F3 = 100 кг(константа).
Получим что если в резервуаре меньше 100атм, редуктор открыт.
Если больше 100 атм: F2-F1-F3
Если в резервуаре 200атм. F1 = Ф4,5 = 0,16 см2 = 32кг F2 = Ф12,6 = 1,25 см2 = 250кг F3 = 100 кг(константа).
250-32-100=68 кг жмут на перепускное отверстие(дюзу).
Haut 2007 02-04-2017 16:46

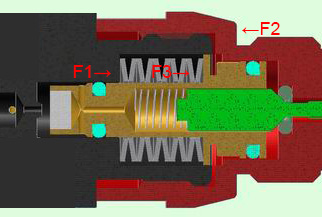

quote:Изначально написано Serj777: Например эта картинка.
так она не рабочая как он закрывается . Насчет пружин как бы не рекомендуют ставить в паралель больше двух,хотя я сам перебрал множество Леновских регуляторов так у него в пакетах встречаются и по 5 в параллель.
Serj777 02-04-2017 16:52

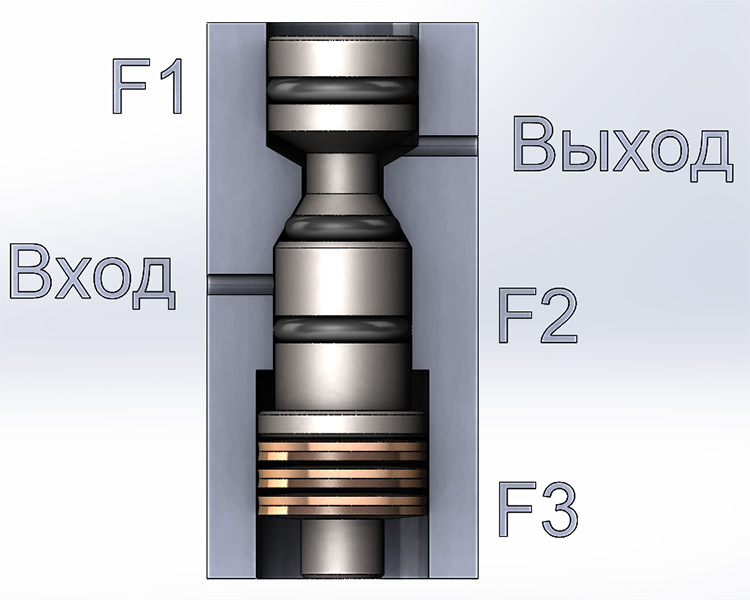

F1 = Верхняя резинка Ф4,5 = 0,16 см2 F4 = Капролошка Ф7,5 = 0,44 см2 F2 = Нижняя резинка Ф12,6 = 1,25 см2(надо уменьшить до Ф9-10 = 0,64-0,79 см2
F3 = Усилия на пружинах 100кг.
Получается: F3/F2 = 100/1.25=80атм при этом давлении редуктор закроется и не даст слить остаток.
Если больше 200атм в резервуаре. F2-F1-F3 F1 = Ф4,5 = 0,16 см2 = 32кг F2 = Ф12,6 = 1,25 см2 = 250кг F3 = 100 кг(константа).
250-32-100=68 кг не хватает что бы закрыться.
Если больше 200атм в резервуаре. F2-F1-F3 F1 = Ф4,5 = 0,16 см2 = 32кг F2 = Ф9 = 0,64 см2 = 128кг F3 = 100 кг(константа).
128-32-100=-4 с усилием в 4 кг схема закрывается.
Если больше 200атм в резервуаре. F2-F1-F3 F1 = Ф6 = 0,28 см2 = 56кг F2 = Ф8 = 0,5 см2 = 100кг F3 = 100 кг(константа).
100-56-100=-56 с усилием в 56 кг схема закрывается.
Неплохо бы указывать, что картинка взята с этого сайта.
Haut 2007 02-04-2017 17:46
классической считается штееревская схема
Serj777 02-04-2017 17:54
quote:Изначально написано DEN 54:
Неплохо бы указывать, что картинка взята с этого сайта.
У меня давно лежала в папке редукторов. Поентому без ссылки.
Serj777 02-04-2017 17:55
quote:Изначально написано Haut 2007: классической считается штееревская схема
Есть картинка? Там так сильно все отличается?
Haut 2007 02-04-2017 18:01
Все тоже самое только без зеленой затычки.
Serj777 02-04-2017 18:08
quote:Изначально написано Haut 2007: Ерунда ,как только появится давление шток выжмет пружины и там и останется
Подобрал параметры для разгруженного редуктора. Пока не очень нравится что получилось.
Регулировка маленькая, всего на 50 кг.
F1=0,95см2 Ф11мм, верхняя резинка 008-011-19 F2=0,79см2 Ф10мм, нижняя резинка 007-010-19 Усилие на пружинах F3=25Кг Редуктор прекратит работать при F3/F2=31,83атм при этом давлении редуктор закроется и не даст слить остаток. Давление в резервуаре 300атм =74,48кг с этим усилием схема закрывается. Давление в резервуаре 250атм =66,23кг с этим усилием схема закрывается. Давление в резервуаре 200атм =57,99кг с этим усилием схема закрывается. Давление в резервуаре 150атм =49,74кг с этим усилием схема закрывается. Давление в резервуаре 100атм =41,49кг с этим усилием схема закрывается.
Haut 2007 02-04-2017 18:39
Не майся дурью,редуктора с такой схемой уплотнения не получится , меняй. Закрываться он должен выжимая пружины.
handmake 02-04-2017 19:06
quote:Originally posted by Haut 2007: Не майся дурью
Полностью поддержу. Серый, то что ты выложил по редукторам окромя одного (с Денисовского сайта) всё остальное не будет работать. Как работает редуктор: Давление проходит через шток с пружинами и пока давление не сравняется с заданной настройке ( допустим 120 атм) пружины в свободном состоянии и пропускают ВД, а потом ВД сжимает пружины и перекрывает проход.
P.S.Если ты всё же считаешь что схема (твоя) рабочая покажи путь прохода ВД от резика к накопителю и место где по твоему происходит отсечка ВД от резервуара к накопителю.
sax 02-04-2017 19:30
У редуктора момент запирания должен быть короткий, на О-рингах не будет стабильности.
Serj777 02-04-2017 19:52
quote:Изначально написано sax: У редуктора момент запирания должен быть короткий, на О-рингах не будет стабильности.
Спорить не буду, не тестил.
Serj777 02-04-2017 20:07
quote:Изначально написано handmake: P.S.Если ты всё же считаешь что схема (твоя) рабочая покажи путь прохода ВД от резика к накопителю и место где по твоему происходит отсечка ВД от резервуара к накопителю.
Так не понятно?
Как обычный редуктор работает понимаю. Но я их не рассчитывал. Был набросок коаксиального, но не испытывался.
quote:Изначально написано handmake: Полностью поддержу. Серый, то что ты выложил по редукторам окромя одного (с Денисовского сайта) всё остальное не будет работать. Как работает редуктор: Давление проходит через шток с пружинами и пока давление не сравняется с заданной настройке ( допустим 120 атм) пружины в свободном состоянии и пропускают ВД, а потом ВД сжимает пружины и перекрывает проход.
Пужины могут быть и слегка поджаты, это не принципиально. Настройка происходит перемещением места положения дюзы.
Я для примера даже посчитал.
Допустим: F1 = Ф4,5 = 0,16 см2(зависимое от давления). F2 = Ф12,6 = 1,25 см2(зависимое от давления). F3 = 100 кг(константа).
Получим что если в резервуаре меньше 100атм, редуктор открыт.
Если больше 100 атм: F2-F1-F3
Если в резервуаре 200атм. F1 = Ф4,5 = 0,16 см2 = 32кг F2 = Ф12,6 = 1,25 см2 = 250кг F3 = 100 кг(константа).
250-32-100=68 кг жмут на перепускное отверстие(дюзу).
wellad 02-04-2017 20:23
quote:Originally posted by Serj777: Так не понятно?
Нет. И еще непонятно зачем оперативно менять давление. Энергию можно менять дозатором в широчайших пределах. Посмотри на редукторы спортивных пистолетов. Они оперативные.
Serj777 02-04-2017 20:28
quote:Изначально написано wellad: Нет. И еще непонятно зачем оперативно менять давление. Энергию можно менять дозатором в широчайших пределах. Посмотри на редукторы спортивных пистолетов. Они оперативные.
1. Стендовый вариант для тестов. 2. Если в бубне он стоит, значит не с проста. 3. Интересно и хочется разобраться.
PS Не забывайте что бубновскому дозатору нужен дикий объем заредукторного с огроменным дуплом к дозатору.
Serj777 02-04-2017 20:31
Так как же на самом деле в бубне работает редуктор?
Ели эта конусная штука живет на штоке своей жизнью?
wellad 02-04-2017 20:41
Точно так же как здесь. Редуктор от Мыколы
Serj777 02-04-2017 20:45
quote:Изначально написано wellad: Точно так же как здесь.
Неполная разборка М2 FT
