Источник : Ремонт ИБХ 713
Страницы:  [1]
stepan 33
02-02-2010 11:50
Повредил один из верхних оптических датчиков. Где ремонтируют, или маркировку кто нибудь знает?
shershan
02-02-2010 15:46

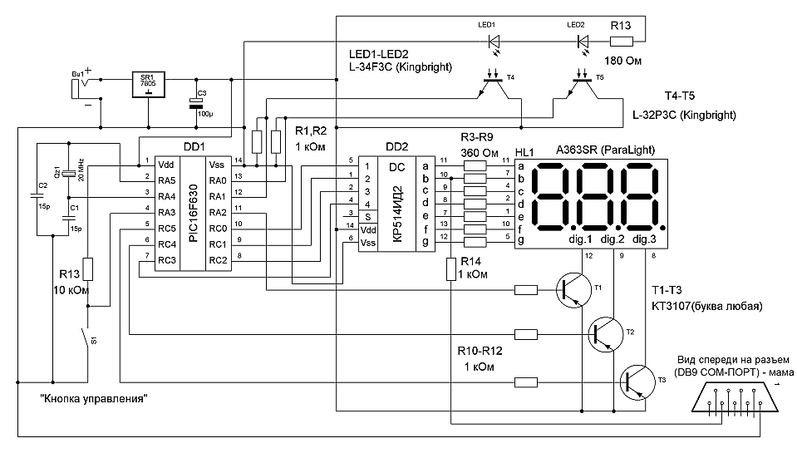

Вот схема.
click for enlarge 1920 X 1089 175,7 Kb picture
mironov
02-02-2010 16:55
http://www.chip-dip.ru/product0/63757.aspx фототранзистор, сверху стоят
http://www.chip-dip.ru/product0/411413060.aspx ик. диод, снизу стоят
Watchdog
02-02-2010 17:24
quote:
Originally posted by shershan:
Вот схема.

Не вводите в заблуждение. Это не ИБХ. Скорее всего какой-то Хронолайтоид.

Что касается ремонта ИБХ. Или http://airgun.org.ua/forum в раздел "Поддержка по ИБХ" или здесь искать участника YuraS

mironov
02-02-2010 17:40
quote:
Не вводите в заблуждение. Это не ИБХ. Скорее всего какой-то Хронолайтоид.

Это как раз и есть оригинальная схема хронолайта, диоды и фототранзисторы указанные в схеме можно использовать в ИБХ, если ничего больше не удалось найти, но, их диаметр всего 3мм. В ИБХ используются с диаметром 5мм.

Форменная одежда и снаряжение.
Брюки ACU Trouser 65P/35C Digital Woodland Propper
Нож `Patriot` сталь D2 (mr.Blade)
Рубашка-сувенир Морская пехота России вышивка

shershan
02-02-2010 17:58
У меня то же был застреленный. Поменял,работает, как часы.
stepan 33
02-02-2010 18:58
Спасибо.
AAK.177
02-02-2010 20:17
Схема ИБХ-713 есть в паспорте на него.

mironov
03-02-2010 10:05
quote:
Originally posted by AAK.177:
Схема ИБХ-713 есть в паспорте на него.

Чота я не увидел там схемы
Андрей, можешь ссылку кинуть?

AIR-GUN.RU большой выбор пневматики
Хронограф для пневматики Speed Shot HR1
Наушники противошумные СОМЗ-1 (60100)
Наушники Arton 2000 металлическое изголовье чёрные 28 дБ

AAK.177
03-02-2010 14:28
Здесь есть много про ИБХ:
http://airgun.org.ua/forum/viewtopic.php?f=3&t=15&sid=02357b28cebe2136932a71c0f449ba1b

Еще сюда попробуй обратиться:
http://forum.guns.ru/forummessage/25/421051.html

mironov
03-02-2010 15:13
quote:
Здесь есть много про ИБХ:

Я думал у тебя есть
Там я знаю, там нету (в паспорте который там выложен точно нету),
хотя я сильно и не напрягался при поиске ...
AAK.177
03-02-2010 22:35
Производитель дает такой адрес почты: [email protected]
Попробуй ему написать - не думаю, что схема такой секрет!
VZ813
04-02-2010 14:56
quote:
Originally posted by AAK.177:
Производитель дает такой адрес почты: [email protected]
Попробуй ему написать - не думаю, что схема такой секрет!


Писал с год назад. Никакого ответа. ИБХ-713 работает, но иногда затыкается.
