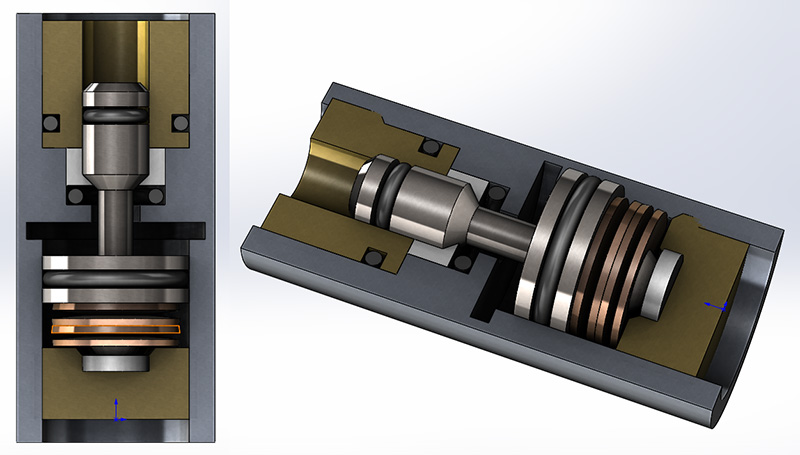

Редуктор от Мыколы Это Вальтеровский регулируемый редуктор , на Хюбене вряд ли так.
Serj777 02-04-2017 21:06

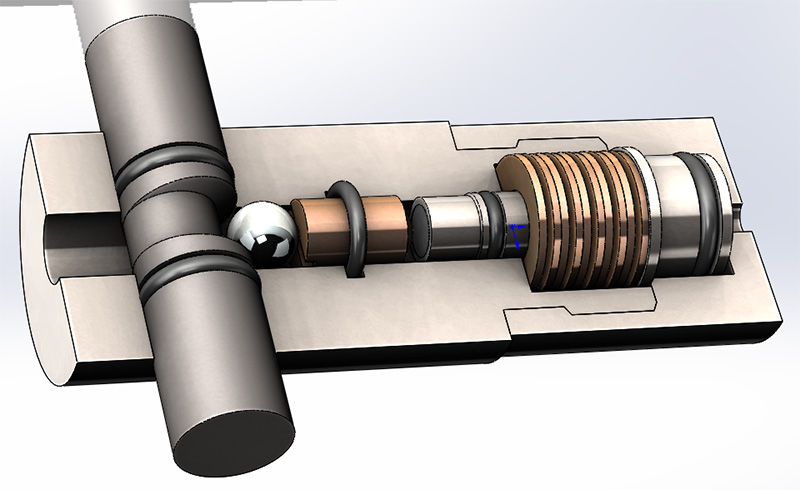

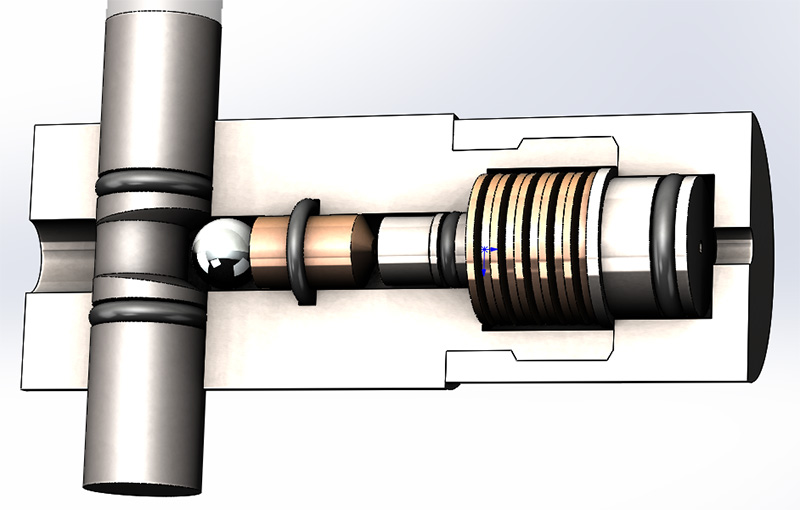

quote:Изначально написано wellad: Точно так же как здесь. Редуктор от Мыколы

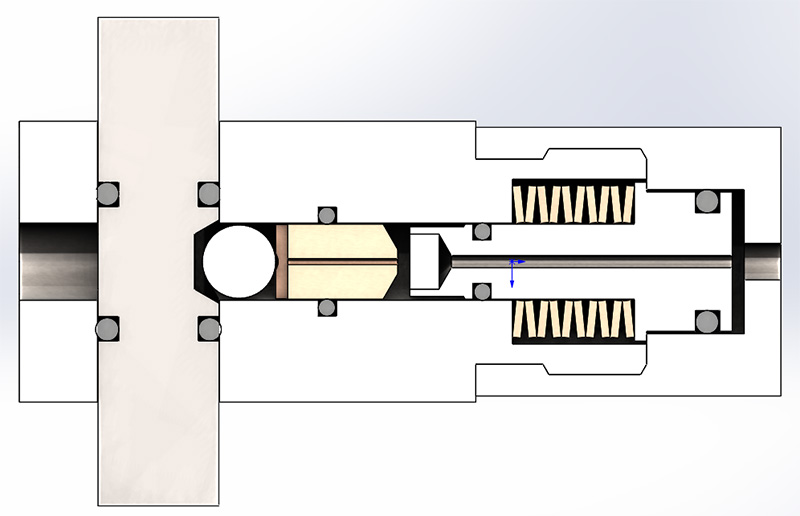

Правильно понял геометрию?
Haut 2007 02-04-2017 21:31
Только седло не должно быть упругим,и надо уменьшать площадь, на которое действует воздух высокого давления
Serj777 02-04-2017 22:23
quote:Изначально написано Haut 2007: Только седло не должно быть упругим
Тут не понял. Там капролошка жимкающая по резинке.
quote:Изначально написано Haut 2007: надо уменьшать площадь, на которое действует воздух высокого давления
Если чертеж в масштабе, то перевел в модели 1:1. Т.е. силы по площадям работают 1:1.
Serj777 02-04-2017 22:37
Ну и как оно работает?
wellad 02-04-2017 22:36
quote:Originally posted by Haut 2007: на Хюбене вряд ли так.
Принцип тот же. Может только без седла, капиляр по резинке.
Serj777 02-04-2017 22:41
quote:Изначально написано wellad: Принцип тот же. Может только без седла, капиляр по резинке.
Можно по подробнее?
Там явно широкий диапазон регулировки. Скажем по заредукторному от 100 до 200, как минимум.
Haut 2007 02-04-2017 22:42

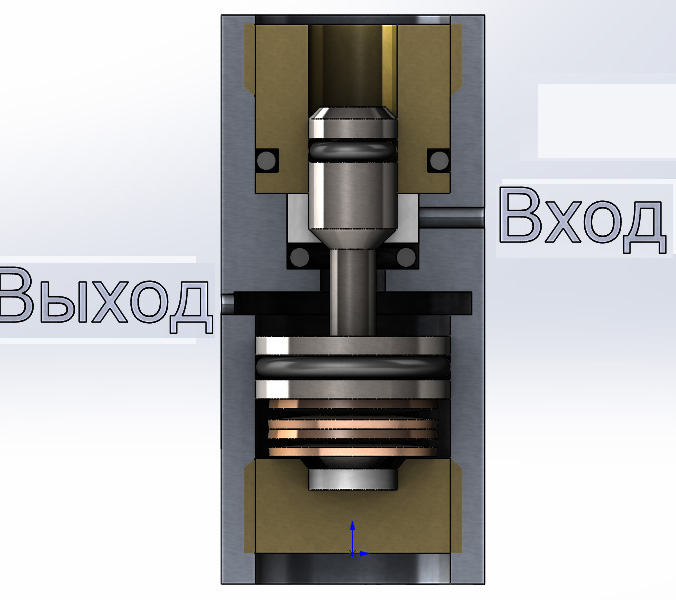

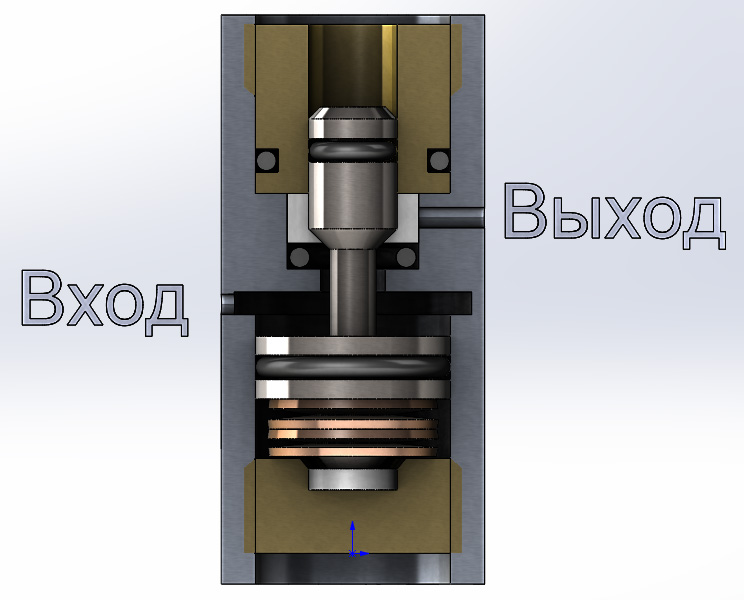

Вход и выход поменяй местами
Serj777 02-04-2017 22:50
quote:Изначально написано Haut 2007: Вход и выход поменяй местами
Спасибо. Противоположность жесткого уплотнения, хорошее и долгоживучие решение с уплотнением. Чертеж был в масштабе?
Serj777 02-04-2017 22:54
wellad 02-04-2017 22:52
quote:Originally posted by Serj777: Можно по подробнее?
Пост 1278
Serj777 02-04-2017 23:01
quote:Изначально написано wellad: Пост 1278
Не на моей картинке. Плиз нарисуй на бубновских. Мне кажется что там меж двух резинок прыгает по штоку конусная деталюшка и ни каких канальцев не надо.
Haut 2007 02-04-2017 23:13
Ты бы почистил бы тему от ненужных набросков.Насчет седла ,убирай резинку а пластик можно прижать верхней резьбовой втулкой.
wellad 02-04-2017 23:18
quote:Originally posted by Serj777: конусная деталюшка
Возможно в этом конусе находится манжета или колцо из капролона и при повышении заредукторного ее вжимает между конусом и штоком. Тогда и канальцев не надо. Исправил
Serj777 02-04-2017 23:37
quote:Изначально написано Haut 2007: Ты бы почистил бы тему от ненужных набросков.Насчет седла ,убирай резинку а пластик можно прижать верхней резьбовой втулкой.
1300 постов? Времени жалко. Как только будут ваши результаты. Проще в новой теме будет подытожить что да как работает.
PS Просто тут за первую 1000 постов разобрались как клапан работает, потом за 300 постов как работает дзатор и что ему надо много заредукторного и не разобрались с редуктором. Сейчас в этой теме особо кроме нес ни кто ни чего не поймет. PSS А потом когда ваши стрелялки заработают я буду просить тестов. Тест без редуктора. Тест с дудкой длиной в 100мм на легких пульках, тут микро импульс должен в начале сделать всю работу, а на дурострелах с длинной дудой самое неэффективное исполнение позволит разогнать пулю. Тут чуйка мастеров и проверится, как надо было делать. Стенд для вычисления КПД сей схемы сами не захотели делать.
Serj777 02-04-2017 23:41
quote:Изначально написано wellad: Возможно на этом конусе надета манжета или колцо из капролона и при повышении заредукторного ее вжимает между конусом и штоком. Тогда и канальцев не надо.
Ну рентген и модель чутка разнятся, ни там ни там ни ясно как на самом деле, конусная деталюха с кольцом внутри как то взрывает мозг. Понял бы как точно работает, уже наэскизил.
handmake 02-04-2017 23:51
quote:Originally posted by Serj777: Понял бы как точно работает, уже наэскизил.
У тебя правильно в пост 1329, только кольцо из под капралона убрать надо и всё заработает

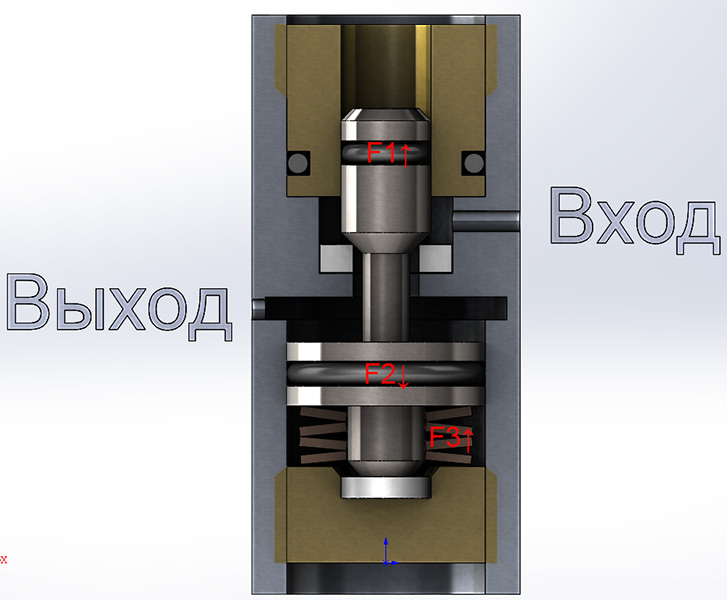

Редуктор прекратит работать при F3/F2=16,24атм при этом давлении редуктор откроется. Давление в резервуаре 300атм, 337,26кг с этим усилием схема закрывается. Давление в резервуаре 250атм, 276,89кг с этим усилием схема закрывается. Давление в резервуаре 200атм, 216,51кг с этим усилием схема закрывается. Давление в резервуаре 150атм, 156,13кг с этим усилием схема закрывается. Давление в резервуаре 100атм, 95,75кг с этим усилием схема закрывается.
Усилие на пружинах F3 120,75Кг (при 100атм в резервуаре схема перестанет работать) Редуктор прекратит работать при F3/F2=78,44 при этом давлении редуктор откроется. Давление в резервуате 300атм, 241,51кг с этим усилием схема закрывается. Давление в резервуате 250атм, 181,14кг с этим усилием схема закрывается. Давление в резервуате 200атм, 120,76кг с этим усилием схема закрывается. Давление в резервуате 150атм, 60,38кг с этим усилием схема закрывается. Давление в резервуате 100атм, 0,00кг с этим усилием схема перестанет работать.
