quote:Originally posted by Victor620: Поел салат из прошлогодних мухоморов, представил что я Хубен, в итоге вот что получилось... Добавилось две детальки втулочка под первую пружинку и колечко уплотнительное в ней же. Уплотнение клапана красное капролоновое колечко. После постановки клапанной сборки на шептало, подвижная втулочка на оси клапана под действием воздуха нажимает на капралоновое колечко , при этом колечко за счет своей формы и формы проточки в корпусе задней части клапана гермеризирует зазор между наружной деталью (корпусом) и конусом задней части клапана. Втулочка прижавшись к капралоновому колечку тоже герметизируется. Пружинки не нарисовал, думаю и так понятно по представленным в первом посте фото. Наружная пружина, большего диаметра одним концом упирается в грибок оси клапана вторым в корпус, внутренняя пружинка - один конец в грибок, второй в торец подвижной втулки. Ось-опора пружин посажена в заднюю часть клапана на резьбе.
Serj777 16-05-2017 22:48
Надо пробовать, может и заработает. Только обязательно уменьшить вес клапанной группы.
PS Бубновая схема быстрее.
Vadim Nord 17-05-2017 08:37
Как продвигаются работы по Бубну? Давно не слышно новостей!
Mekhanik Voditel 19-05-2017 08:51
Vadim Nord, что-то сдается мне, ерунда какая то. Как только эта конструкция соскочит с шептала, она просто сдвинется вправо вся целиком, так же и закроется, когда внешняя пружина пересилит упавшее в накопителе давление. Т.е. по сути это обычная пробка только с вывертом в виде закрывающей пружины внутри накопителя и вымороченного уплотнительного кольца. Маленький поршень и его пружина при таком конструктиве лишние.
wellad 19-05-2017 22:50
Видимо хубен для небольших калиброа. Провел эксперимент. Диаметр выходной дырки 12мм, диаметр ударника 6мм, ход ударника до касания 7мм, давление 250атм. Масса ударника 15гр. Не открывается. Уменьшил выход до 7мм, работает. Нагрузка на шептало 70кГ на давлении 250. Ударник калить, шептало калить иначе долго не выдержат. Спуск делал без разобщителя.
Vadim Nord 20-05-2017 08:29
И хорошо что не дурострел!
Ещё уменьшить, до 3 мм.
Serj777 22-06-2017 15:30
Когда народ похвастует стрелялками?
Haut 2007 22-06-2017 21:37

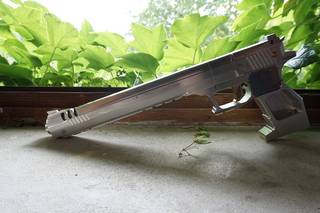

Я все ещё пистолет не могу закончить, только настроил плато..
DEN 54 23-06-2017 02:10
quote:Изначально написано Serj777: Когда народ похвастует стрелялками?
Так а в Питере уже есть довольные, кто хотел купил хубена, а кто и купил и разобрал, собрал...разобрал. Кому хотелось, сильно жгло - втупил, срисовал. Всё как обычно. Возят короче, финские лыжники, Верещагин даёт добро
Serj777 23-06-2017 22:13
quote:Изначально написано DEN 54: Так а в Питере уже есть довольные, кто хотел купил хубена, а кто и купил и разобрал, собрал...разобрал. Кому хотелось, сильно жгло - втупил, срисовал. Всё как обычно. Возят короче, финские лыжники, Верещагин даёт добро
Я про самоделки. Интересно же что самому можно получить.
xor71 23-06-2017 23:26
Приветствую, забросил или не смог или ещё что-то?
Serj777 24-06-2017 12:56
quote:Изначально написано xor71:
Приветствую, забросил или не смог или ещё что-то?
Забросил. Почему и не вспомню. Скорее всего из-за того что в механике реализовать проще.
AlexSnake 24-06-2017 08:44
quote:Originally posted by xor71: Приветствую, забросил или не смог или ещё что-то?
Цена на готовое изделие космос, а стабильность хуже чем с обычным редуктором. Где-то было видео самоделок с электронным манометром. Там где механика работает стабильно, не нужно "пихать" батарейки. ИМХО
xor71 24-06-2017 23:25
почему цена "космос" ? Что там дорогого , окромя человекочасов мастера ? Покажите механическую систему с быстрой ( как в электричке) перестройкой под другой калибр или под другие энергии .
"стабильность хуже чем с обычным редуктором"
ну да, зато редуктор не может обеспечить в девайсе (быстро) энергию в полтора(например) раза выше , если юзер пожелает этого, а электричка - легко.
2 Serj777 : Эх, забросил... такую тему. Ладно, короче ясно, не смог ( без обид )
Andros0479 25-06-2017 02:03
quote:Изначально написано xor71: ну да, зато редуктор не может обеспечить в девайсе (быстро) энергию в полтора(например) раза выше , если юзер пожелает этого, а электричка - легко.
Редуктор с внешней регулировкой легко позволяет производить подобные манипуляции.
AlexSnake 25-06-2017 08:50
quote:Originally posted by xor71: Покажите механическую систему с быстрой ( как в электричке) перестройкой под другой калибр или под другие энергии .
Простая регулировка перепуска (проходного) позволяет играться с энергией как хочешь. Есть и серийные образцы, которые давно в продажах.
DEN 54 25-06-2017 12:49
quote:Изначально написано AlexSnake: Простая регулировка перепуска (проходного) позволяет играться с энергией как хочешь. Есть и серийные образцы, которые давно в продажах.
С точностью до 1мс ?
AlexSnake 25-06-2017 15:13
quote:Originally posted by DEN 54: С точностью до 1мс ?
Примерно с таким же качеством плато.
DEN 54 25-06-2017 18:06
В платах для электроударника бывает "аналоговая регулировка" ,а бывает цифровая. Повторяемость "аналоговой" меньше, но зависит от диапазона в котором работает клапан. Что в механике? Будет ли повторяемость и какова дискретность, если крутить перепуск или пружину, это как сравнивать карбюратор и инжектор. То и то работает, а кто и на велике домчит.
wellad 25-06-2017 18:42
quote:Originally posted by DEN 54: С точностью до 1мс ?
Фазан
