quote:Изначально написано Haut 2007: А я сегодня фрезернул коробку и установил шток-толкатель собачки, завтра самый геморрой с ответными деталями..
Ну как получилсоь? У нас сегодня заработал, закрутился барабан.
Haut 2007 31-03-2017 03:16
Oсталось немного механики,саму собачку,рычаг разблокировки .А где можно глянуть твою конструкцию?
DEN 54 31-03-2017 22:15
quote:Изначально написано Haut 2007: Oсталось немного механики,саму собачку,рычаг разблокировки .А где можно глянуть твою конструкцию?
Система старая - 2014г , нажал кнопку оно крутится. Принцип в теме описан моей. Пока только барабан для 9мм, это самое сложное было для меня. Вписан в серийную раму и ложе Униэлектры 2. Но дальше ещё много работы, да и в эту тему не подходит - у меня пневмоударник. Безударные клапана как-то не очень, для меня лично.
Serj777 31-03-2017 22:38
Мне теперь не только хочется увидеть результаты для просчетов, а посмотреть у кого круче получится.
Serj777 31-03-2017 23:14
quote:Изначально написано DEN 54: ...Униэлектры 2. ...
Ох уж эта електроника...
Вот когда то я был ее увлечен. У меня даже два образования по ней.
Если посмотреть в другой перспективе применения. Электронный спуск любой системы. Система заточена на удары сердца и дает сама задержку перед выстрелом. Уже есть, надо сплагиятить. Баллистический калькулятор в оптике, проекция точки попадания. Уже есть, надо сплагиятить. Разрыв БП перед или в теле мишени. Задается стрелком перед выстрелом и дальномером встроенным в стрелялку. Уже есть, надо сплагиятить. Итак далее...
PS Пока железо точится, а тема уж совсем стала такой разнообразной, может обсудим что можно и что стоит завязать на электронику!?
Vadim Nord 01-04-2017 12:02
Много чего может электроника.
Но железо - лучше!
DEN 54 01-04-2017 12:24
quote:Изначально написано Vadim Nord: Но железо - лучше!
самолет хорошо, пароход хорошо, а олени лучше (с)
hammer1 01-04-2017 08:59

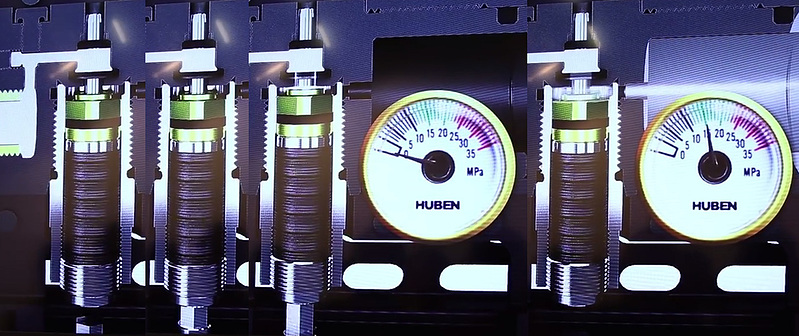

С IWA 2017 есть видео: С 4:50 по 5:50 рассказывают про Хубен К1 и К2. Есть подробная демонстрация работы механизма.
Мне с редуктором помог. Все остальное было понятно и ролика с разборкой и рентгена.
quote:Изначально написано CSM: А вообще тема полностью скатилась от попыток сделать что-то самостоятельное, новое до убогих и ТЩЕТНЫХ потуг постигнуть "тайну" китайского air-прома
Позор, однако ...
К сожалению стенд ни кто так и не собрался делать. Т.е. данных в широких диапазонах не будет и поисков золотой середины в необходимых параметрах.
Зато пару стрелялок делается. Думаю что скоро их увидим.
PS CSM, жизнь хороша, если правильно подобрать антидепрессанты
wellad 01-04-2017 14:30
quote:Originally posted by CSM: А вообще тема полностью скатилась от попыток сделать что-то самостоятельное, новое до убогих и ТЩЕТНЫХ потуг постигнуть "тайну" китайского air-прома
По клавишам стучать, не у станка стоять. Не хочу повторять хубена, но за основу его клапан возьму.
Serj777 01-04-2017 18:40

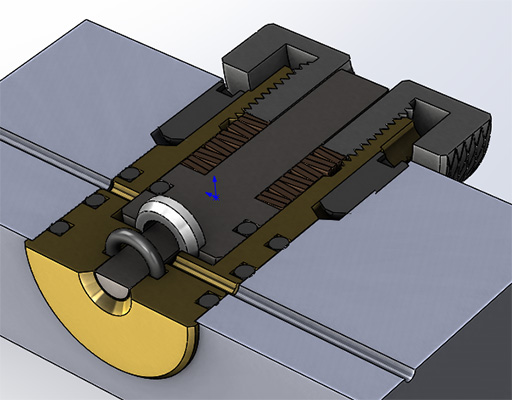

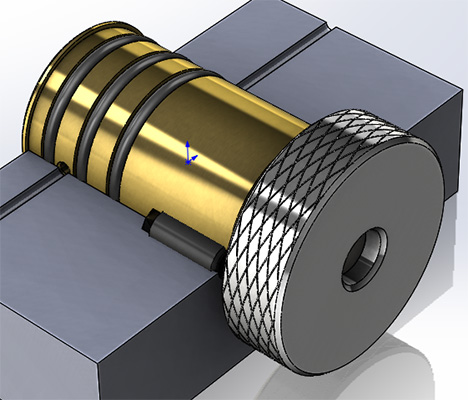

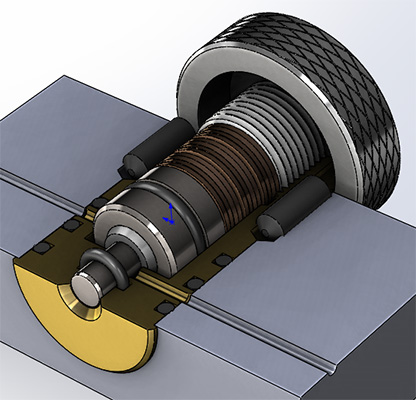

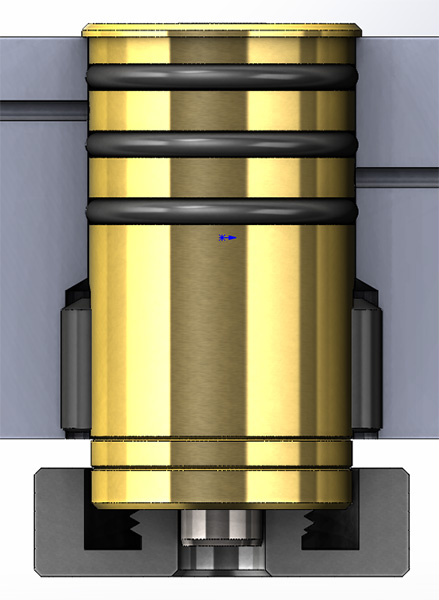

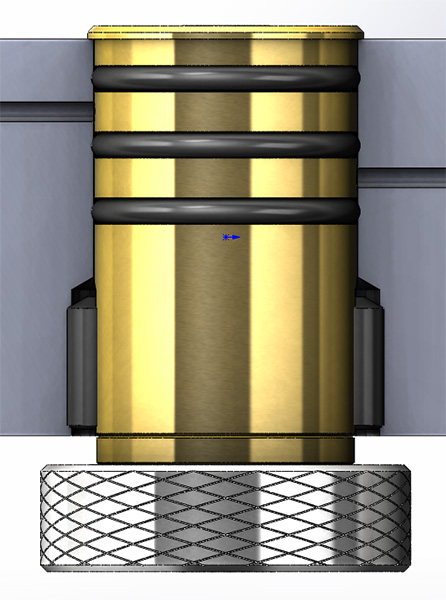

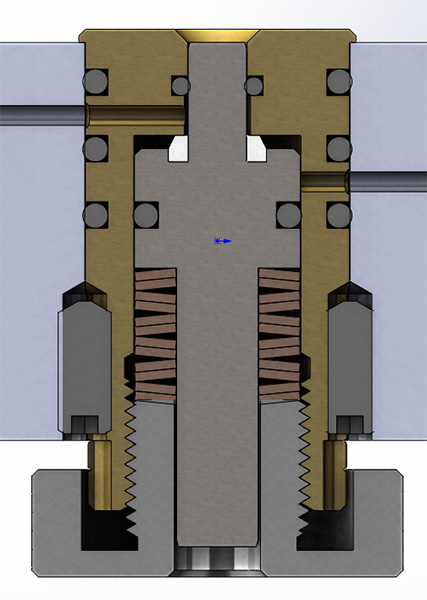

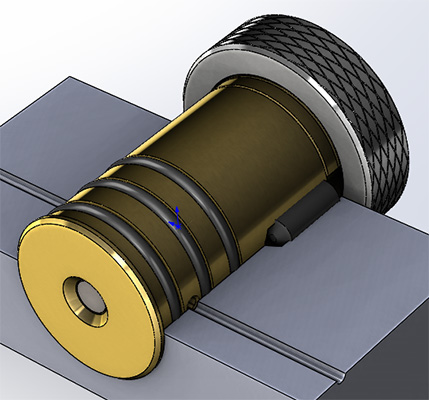

Наэскизин регулируемый редуктор. Может кому для стенда пригодится.
Рабочий ход пружин 2,2мм, 60% максимального хода. Усилия на пружинах в пакете по две в параллель(всего 12шт.) от 0 до 105кг. Усилия на пружинах в пакете по четыре в параллель(всего 12шт.) от 0 до 210кг.
Если делать все тоже самое на обычной спиральной пружине, диаметр конструкции значительно уменьшится. Не уверен, но и стабильность может быть не очень хорошей.
PS Как сделать что бы было не возможно больше чем надо открутить ручку регулировки?
Haut 2007 01-04-2017 19:31

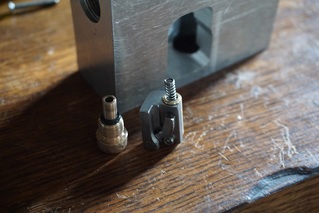

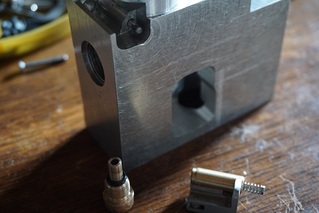

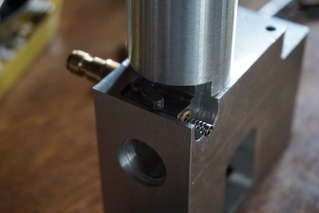

несколько фото механизма проворота.
DEN 54 01-04-2017 19:43
quote:Изначально написано Haut 2007: несколько фото механизма проворота.
Мда, работы немало слесарной. Усердия надо гору чтоб такое сделать.
Serj777 01-04-2017 19:56
quote:Изначально написано DEN 54:
Мда, работы немало слесарной. Усидчивости надо гору чтоб такое сделать.
Напилинг 80 уровня.
wellad 01-04-2017 20:03
quote:Originally posted by Serj777: Наэскизин регулируемый редуктор.
Это не редуктор. Чем меньше давление справа, тем сильнее закрывается. Если воздух поцдет по пути красной линии, тогда редуктор
Serj777 01-04-2017 20:22
quote:Изначально написано wellad: Это не редуктор. Чем меньше давление справа, тем сильнее закрывается.
Согласен, фигня вышла. Тогда как работает у Бубна?
