quote:Originally posted by Serj777: Тогда как работает у Бубна?

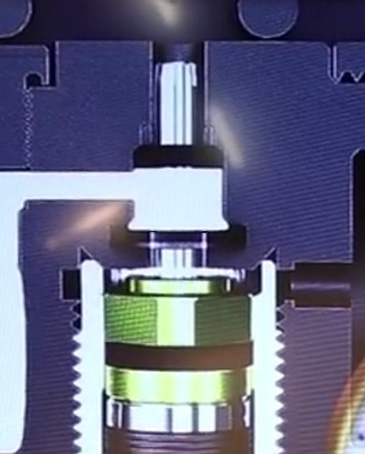

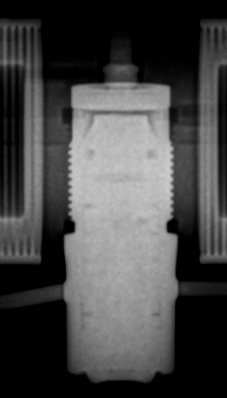

В мультике хорошо видно как ходит шток. Движение вниз закрывает подачу вд. Скорее всего дырка в штоке напротив резинки.
Haut 2007 01-04-2017 21:30
отверстие или проточка тут,насчет регулировки я использовал пакет из 16 пружин,спаренных 12,5-6,3-0,7 один оборот с резьбой шагом 0.5мм дает разницу 40бар..
Serj777 01-04-2017 21:34
quote:Изначально написано wellad: В мультике хорошо видно как ходит шток. Движение вниз закрывает редуктор. Скорее всего дырка в штоке напротив резинки.
Мне кажется настолько деталированный ролик они сделали для мастеров по ремонту и пользователей где нет мастерских.
Serj777 01-04-2017 22:25
quote:Изначально написано Haut 2007: отверстие или проточка тут,насчет регулировки я использовал пакет из 16 спаренных пружин 12,5-6,3-0,7 один оборот с резьбой шагом 0.5мм дает разницу 40бар..
Да вот не очень то понятно где точно перепускает. Зачем такая геморойная конструкция? Хотя это же Бубен...
Наврятли это отверстие. Скорее всего тонкой фрезой сделали прорезь.
Serj777 01-04-2017 22:40

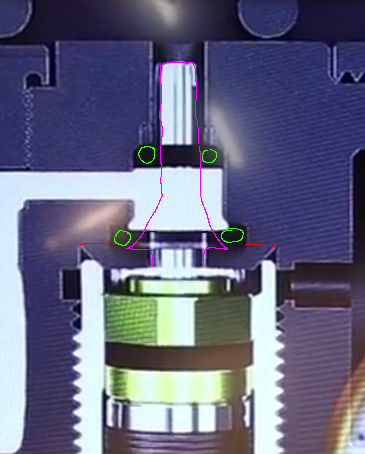

На штоке три резинки. С верху вниз на увеличение площади. А если оно работает так:
wellad 01-04-2017 22:59
Давление заставляет шток опускаться, преодолевая усилие пружин и в какой-то точке перекрывается подача из резервуара. Выстрел снижает давление за редуктором, шток поднимают пружины, подача открывается и цикл повторяется.
wellad 01-04-2017 23:14
Можно сделать так
Serj777 01-04-2017 23:14
quote:Изначально написано wellad: Давление заставляет шток опускаться, преодолевая усилие пружин и в какой-то точке перекрывается подача из резервуара. Выстрел снижает давление за редуктором, шток поднимают пружины, подача открывается и цикл повторяется.
Это понятно, но как оно работает у Бубна?
Мне интересно найти в открывашках(в данном случае у бубна) золотую середину в физики. Кто не понял о чем я, посмотрите в вики смысл "золотая середина".
У бубна заявлен диапазон регулировок от 8 до 100 желудей. Поэтому хотелось стенда... Схему бубна можно сильно упростить и выжать при этом максимальное КПД.
Почему редуктор выполнен именно так и что реально нужно для схемы с калибрами 4,5/5,5/6,35... Какие диапазоны регулировок дозирующего клапана на самом деле нужны для калибров 4,5/5,5/6,35... На каких давлениях сам клапан имеет максимальное КПД?
Понятно что ваши стрелялки заработают, вы очень рукастые парни. Но для того что бы для каждого калибра сделать максимально эффективную и простую конструкцию нужны данные для анализирования. Это стенд и опыты...
Serj777 01-04-2017 23:21
Для того что бы эта схема заработала, достаточно поменять местами сечения на штоке.
Но почему так не сделали у Бубна?
wellad 01-04-2017 23:27
quote:Originally posted by Serj777: Это стенд и опыты...
Ставить опыты вряд-ли кто будет. Постепенно мастера дошли какой должен быть ударный клапан. Можно с уверенностью предсказать какие параметры будут для той или иной формы и размеров. Так и тут. Только в производстве хубен сложнее ударного. Там усм делать не надо, а для хубена спусковой механизм неотъемлем.
wellad 01-04-2017 23:30
quote:Originally posted by Serj777: Для того что бы эта схема заработала, достаточно поменять местами сечения на штоке.
То есть поменять местами вход выход?
Serj777 01-04-2017 23:36
quote:Изначально написано wellad: То есть поменять местами вход выход?
Нет.
Позже наэскизю. Надо пересчитать кое что.
Serj777 01-04-2017 23:39
quote:Изначально написано wellad: Ставить опыты вряд-ли кто будет. Постепенно мастера дошли какой должен быть ударный клапан. Можно с уверенностью предсказать какие параметры будут для той или иной формы и размеров. Так и тут. Только в производстве хубен сложнее ударного. Там усм делать не надо, а для хубена спусковой механизм неотъемлем.
Гибельность новых решений в плоском мышлении и стереотипах.
PS Без обид. Ударные схемы и открывашки работают не совсем с одной физикой. Ударные вылезаны и делаются по интуиции.
Vadim Nord 02-04-2017 12:04
Что бы, ставить опыты, Дриксом надо быть !
Serj777 02-04-2017 12:17
quote:Изначально написано Vadim Nord: Что бы, ставить опыты, Дриксом надо быть !
К сожалению этот боец сейчас только своей шизонутостью может удивлять. А опыт в открывашках у него не оспоримый.
Vadim Nord 02-04-2017 12:24
АЛКАГОЛЬ !!
Serj777 02-04-2017 12:36
quote:Изначально написано Vadim Nord: АЛКАГОЛЬ !!

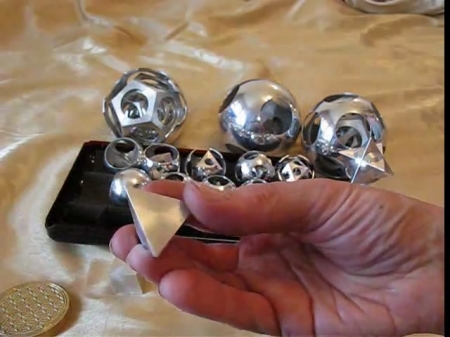

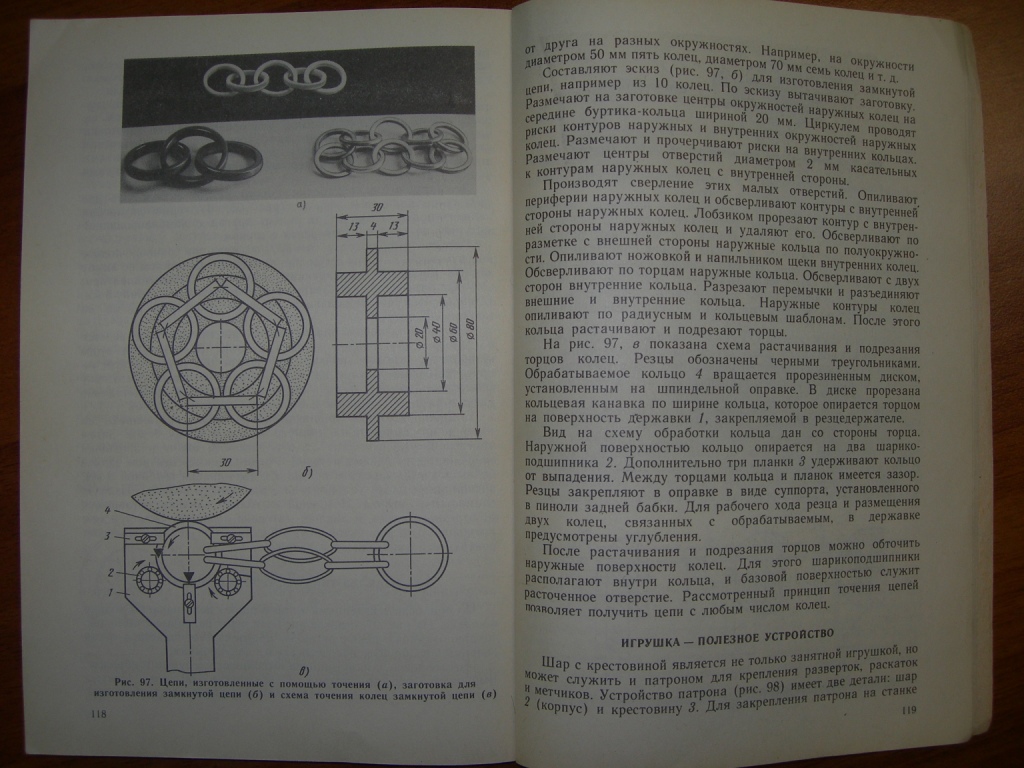

Это беда. Мне одну поделку точил токарь проработавший 15 лет в лаборатории. Он единственный адекватно мог смотреть на мои эскизы и делать детали любой сложности с нереальной скоростью на пофиг на сколько убитом станке. Он с стопки мог упасть лицом в стул и так уснуть... Потом пропасть на неделю - две. Но как токарь он творил чудеса. Это я от него узнал как в шаре выточить звезду или как на токарном точить цепь. Он еще в совковые времена на соревнование ездил к немцам. Тогда токаря соревновались и он был первым.
Чужое:
sax 02-04-2017 10:26
А не слишком ли большой диаметр запирающего у редуктора ? диаметр штока какой ? Малая разница диаметров между запирающим и поршнем.
Haut 2007 02-04-2017 14:53
Важна площадь а не диаметр,о какой картинке речь?
Serj777 02-04-2017 16:16
quote:Изначально написано Haut 2007: Важна площадь а не диаметр,о какой картинке речь?
Зная диаметр получаем площадь.

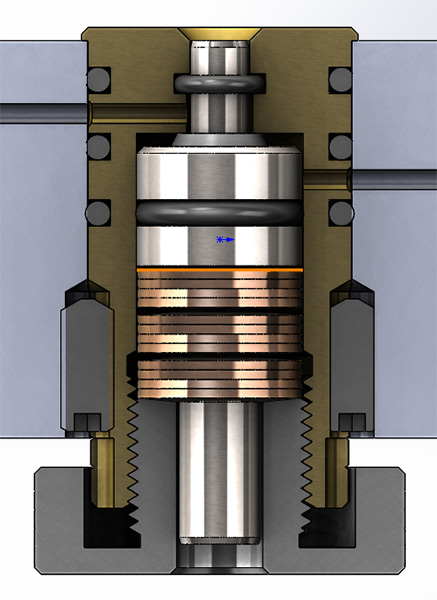

Например эта картинка. Вход справа, выход слева.
Верхняя резинка Ф4,5 = 0,16 см2 Капролошка Ф7,5 = 0,44 см2 Нижняя резинка Ф12,6 = 1,25 см2(надо уменьшить до Ф9-10 = 0,64-0,79 см2
Усилия на пружинах в пакете по две в параллель(всего 12шт.) от 0 до 105кг. Усилия на пружинах в пакете по четыре в параллель(всего 12шт.) от 0 до 210кг.
