Нет. Эти клапана рабочие конечно, но слишком примитивные.
В посту 962 клапан лучше .. но тоже (на мой взгляд) "НЕ правильный".
quote: Весенние обострение? Что с вас прет то так?
Картинок наверное на предыдущих страницах насмотрелись
quote: Нужен подкаленый.
Клапана с моих фото делаются как из нержи, так и из Д16Т (в одинаковых размерах) .. Характеристики получаются почти идентичными (чуток сказывается вес - 0,5-2%).
Drix 05-03-2017 22:20
quote:Изначально написано Serj777:
Весенние обострение? Что с вас прет то так?
С вашим общим уровнем понимания "всего" впору заняться конфузорами-диффузорами в перепуске.
Nik4722 05-03-2017 22:55
quote:Originally posted by sax: Полиуретан будет кушать шток) Нужен подкаленый. Мне как то кажется что он будет медленней обычного. А что собственно дала такая переделка клапана. что получилось в отличии от классического ? Если можно в двух словах и в цифрах. спасибо.
Резинка с штоком 4мм долго не жила, выстрелов 100. Само собой, шток каленый из ШХ. Схема очень примерная, шток клапана ступенчатый, с закрытием проблем нет. В цифрах, даже не скажу. Субъективно винтовки под пули LR, а по ощущениям как от стрельбы воланом и ход ударника уменьшил где-то на треть Винтовки не мои.
Serj777 05-03-2017 23:59
quote:Изначально написано Drix:
С вашим общим уровнем понимания "всего" впору заняться конфузорами-диффузорами в перепуске.
Пук... ))
PS Все не идеальны!
Serj777 06-03-2017 12:08
Вроде и интересно, а вроде и тошно.

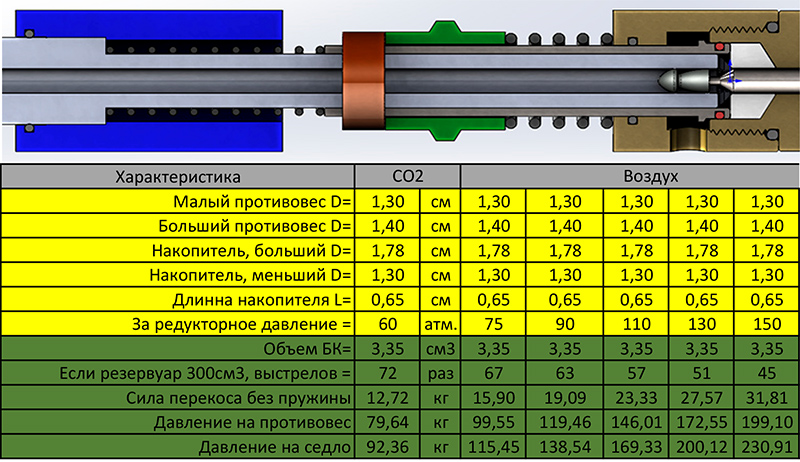

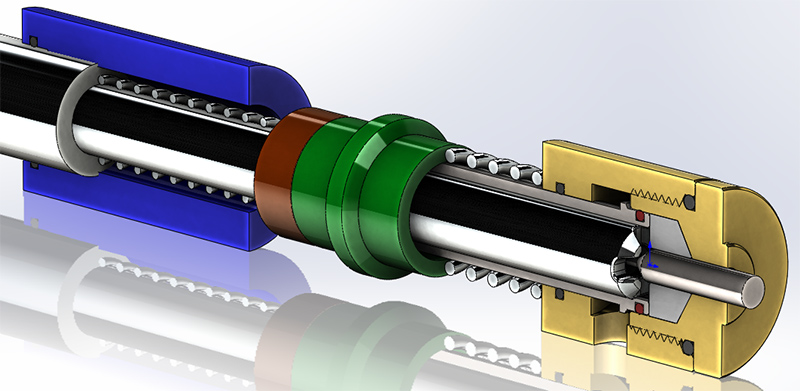

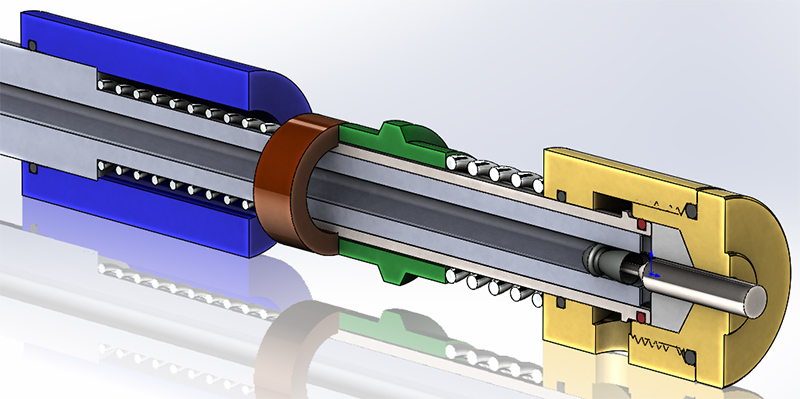

Со скуки навоял ВП20. Для разнообразия завернул всю схему на ствол. Не все показал, но кто хоть чуть чуть шарит поймут как работает.
quote:Изначально написано handmake: И резервуар в приклад, под углом
Меня тут алкоши с барыгами пытаются заклевать...
PS Поэму я сам на темах и не люблю появляться.
Vadim Nord 06-03-2017 01:03
Не сцы. Отмажем !
handmake 06-03-2017 07:49
quote: Serj777
И всё же считаю уплотнение движка не верным, в таком исполнении ему будет сложнее стронуться.
RICCI 06-03-2017 09:10
quote:Originally posted by handmake: И резервуар в приклад, под углом
Серёга на ванхельсинге видел как я реализовал приклад
quote:Originally posted by Serj777: Меня тут алкоши с барыгами пытаются заклевать...
PS Поэму я сам на темах и не люблю появляться.
Ты прям первый раз на ганзе у тебя уже стойкий иммунитет должен был выработаться давно, я тут вспылил две страницы назад хорошо что модератор удалил, ещё модератор в редакторе поставил очень хорошую кнопку благодаря ей ты можешь запретить любому кто в теме писать в твоей теме воспользуйся ею если невтерпёж. Да листок с карандашом нажимать надо у того кого хочешь забанить в своей теме и там найдёшь.
Nik4722 06-03-2017 09:45
quote:Originally posted by sax: А что собственно дала такая переделка клапана. что получилось в отличии от классического ?
Да, забыл совсем. Имел обратный опыт, пробовал упразднить это на BOSSе для большей надежности. Разогнать его удалось, но быстренько вернул все обратно. Его хлипкий механизм такую нагрузку не выдержит.
sax 06-03-2017 13:12
quote: Да, забыл совсем. Имел обратный опыт, пробовал упразднить это на BOSSе для большей надежности. Разогнать его удалось, но быстренько вернул все обратно. Его хлипкий механизм такую нагрузку не выдержит.
Прикинул соотношение разгрузки между 7.5мм запирания и 4мм компенсации, не так уж и много компенсирует. При давлении 140Атм всего 20% При запираемом 61кг компенсирует всего 12 кг. Я думал хотя бы 40% компенсировать , тогда диаметр компенсируемого штока должен быть 5мм
Serj777 06-03-2017 14:12
quote:Изначально написано handmake: И всё же считаю уплотнение движка не верным, в таком исполнении ему будет сложнее стронуться.
На детали, в которую заходит красная резинка, по наружной плоскости уплотнения делаются по кругу надрезики. Будет легче вдергиваться и не выворачивать кольцо. А так, конечно тяжко под давлением двигать в кольцах такого диаметра.
Nik4722 06-03-2017 14:59
quote:Originally posted by sax: рикинул соотношение разгрузки между 7.5мм запирания и 4мм компенсации, не так уж и много компенсирует. При давлении 140Атм всего 20% При запираемом 61кг компенсирует всего 12 кг. Я думал хотя бы 40% компенсировать , тогда диаметр компенсируемого штока должен быть 5мм
Не 12, а 17кг. Это с какой стороны посмотреть, открывать легче аж на целых 17кг
sax 06-03-2017 20:45
quote: Не 12, а 17кг. Это с какой стороны посмотреть, открывать легче аж на целых 17кг
Да, верно 17кг немного не то написал) Но это особо то и не чувствуется. Вот к примеру стреляем мы прямоток с 200 до 140 атм, на верхнем будет 88кг, на нижнем будет 61кг, разница 27кг Винтовка не чувствует особо этой разницы. Стреляет почти одинаково и скорость примерно тоже в диапазоне.
Vadim Nord 06-03-2017 21:05
quote:Originally posted by Drix: За последние 3 года я не видел тут вообще ни одной интересной и грамотной конструкции, все изобретатели выдавали желаемое за действительное, или мерили импульс по "звону в ушах". Потому так и заинтересовала ваша конструкция, жаль не сразу увидел. Бываю тут редко в последнее время...
Дрикс, очень хвалит клапан Тансуса.
Наверно стоит присмотреться!
Serj777 07-03-2017 12:50
quote:Изначально написано Vadim Nord: Дрикс, очень хвалит клапан Тансуса.
Наверно стоит присмотреться!

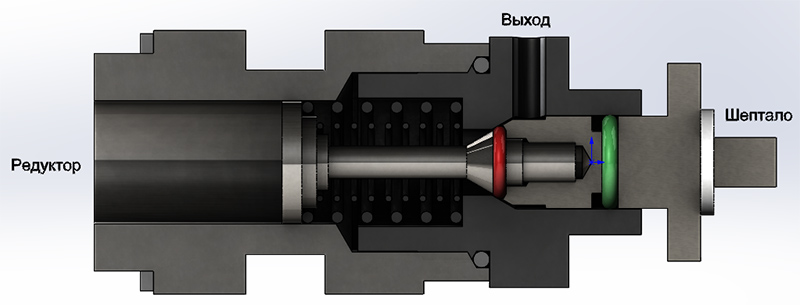

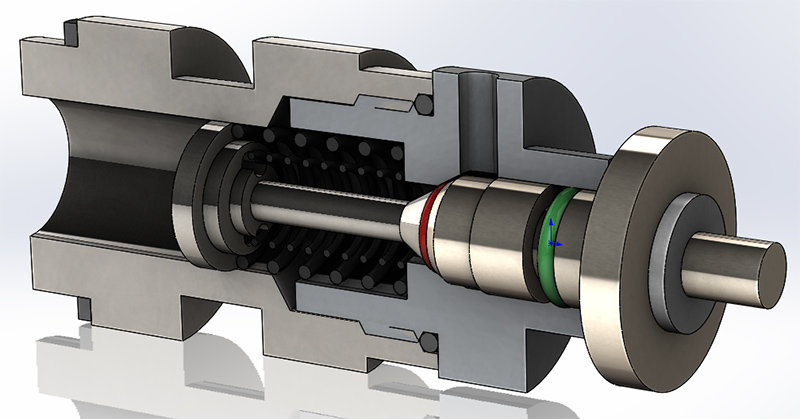

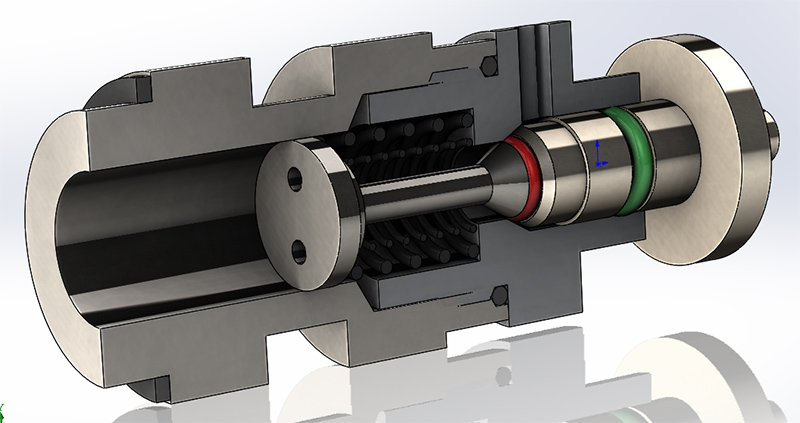

Открывашка с упора. Серега делал в нескольких вариантах. + быстро открывается.
В данном варианте не нравится перепуск. Я бы выпустил через шептало.
Еще упор пружины увеличил бы по площади(парус) и слева поместил бы его в стакан, в дне стакана поставил бы на резьбе пробку с кольцом, пробкой бы регулировал объем камеры в которой парус будет работать на закрытие, воздух подавал бы посередине пружин.
tancus 07-03-2017 02:53
quote: В данном варианте не нравится перепуск. Я бы выпустил через шептало.
А остальное значит ОК?
Но .. только это не будет работать без ещё двух простых деталек .. Как я понял, пока только Drix догадался куда и как их надо поставить.
А что делать? .. вот такие они
quote: алкоши с барыгами
Serj777 07-03-2017 07:52
quote: А остальное значит ОК?
Еще уплотнение с красной резинкой удачно подошло. Больше ни чего особенного.
quote: Но .. только это не будет работать без ещё двух простых деталек .. Как я понял, пока только Drix догадался куда и как их надо поставить.
С права нужен ограничитель хода штока, а то пружины раздавит, выплюнет зеленую резинку.
Чтобы клапан закрылся, слева нужен дроссель. Так у всех открывашек с упора. После сброса давления, шток сможет вернуться в исходное положение и встать на шептало. Могут быть исключения в варианте с парусом.
Др., Либо тупой, с мелкой щелью и долгим натеканием. Либо умный, вначале захлопывается давлением, потом дает щель по больше. И все работать будет.
