Дросселек нормально не обсуждали. На практике обычно это означает что догадалиси как работает полтора человека. По сути ППП)))
Vadim Nord 05-02-2017 13:29
НЕ надо ТУПО повторять УСМ бубна. Корявый он. И бестолковый!
Самим придумать нужно. Одношептальный!!
wellad 05-02-2017 13:37
quote:Originally posted by Vadim Nord: Одношептальный!!
Не выдержит нагрузки. У хубена очень быстрый разобщитель потому что маленький. И, как я понял, работает на поперечной оси. Ближний, от оси промежуточного шептала выступ, с ним и взаимодействует.
Serj777 05-02-2017 13:44
quote:Изначально написано Vadim Nord: НЕ надо ТУПО повторять УСМ бубна. Корявый он. И бестолковый!
Самим придумать нужно. Одношептальный!!
Тупо не повторил. Только верхнею пару рычагов. А вот то что ниже для домашнего напилинга не рекомендуется.
sax 05-02-2017 13:44

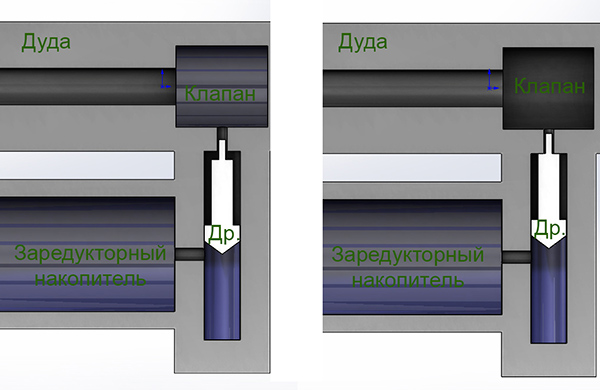

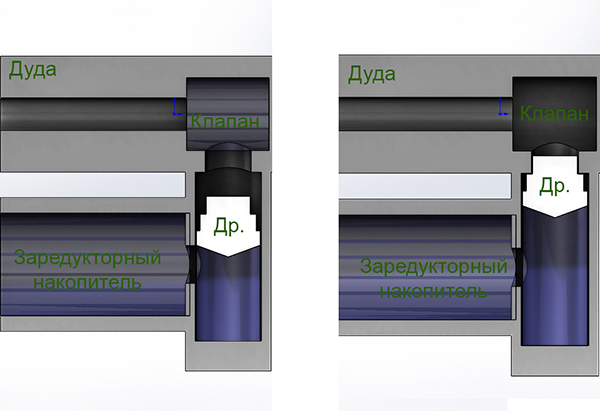

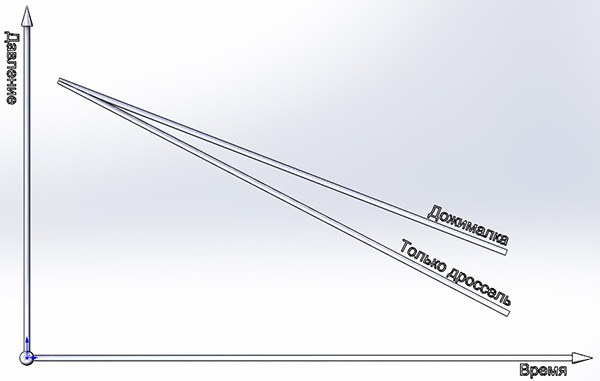

Нижний эскиз с дожимателем, как бы не даёт давлению быстрее упасть на всём объёме, по мере падения давления в накопителе он сокращает и объём того самого накопителя, тем самым не давая давлению быстрее просесть. Вот если бы он полностью весь накопитель ужимал было бы ещё эффективней ) Просто дожималка по нижнему эскизу ка я уже писал может иметь подклинивания, нужно немного зону контакта со стенками увеличить.
Serj777 05-02-2017 13:49
quote:Изначально написано sax: Нижний эскиз с дожимателем, как бы не даёт давлению быстрее упасть на всём объёме, по мере падения давления в накопителе он сокращает и объём того самого накопителя, тем самым не давая давлению быстрее просесть. Вот если бы он полностью весь накопитель ужимал было бы ещё эффективней ) Просто дожималка по нижнему эскизу ка я уже писал может иметь подклинивания, нужно немного зону контакта со стенками увеличить.
Как исполнить можно обсудить. Просто для заметной работы схемы нужен приличный заредукторный объем. Зато выигрываем еще КПД.
Vadim Nord 05-02-2017 13:58
Нельзя объять, необъятное. Идти надо, пошагово. Простейший клапан - отработать. Простейший УСМ - доводим.
Потом и привод барабана ну и так далее. Шагами.
С хубеном, многое не ясно. В лоб повторить его не сможем.
Своё колхозить надо! Жалко Ричи не увлёкся этим. Голова !
Всё деньги заколачивает ...
wellad 05-02-2017 13:59
А вы подумали как заправлять? Нужна ударная заправка, насосом не забить. Клапан не закрыт. болтается рядом с седлом, Капилляр много не пропустит.
Andros0479 05-02-2017 14:24
Демпферная пружина будет поджимать ударник и клапан без давления в накопителе.
Serj777 05-02-2017 15:03
quote:Изначально написано Andros0479: Почему болтается, демпферная пружина будет поджимать клапан без давления в накопителе.
Ага
Serj777 05-02-2017 15:41

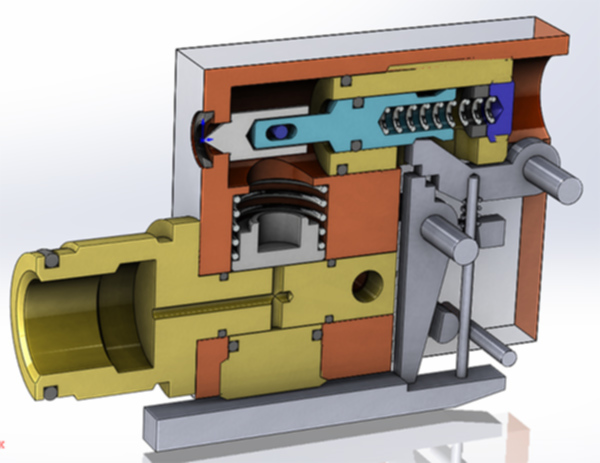

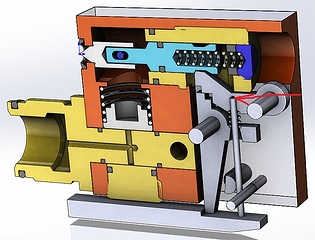

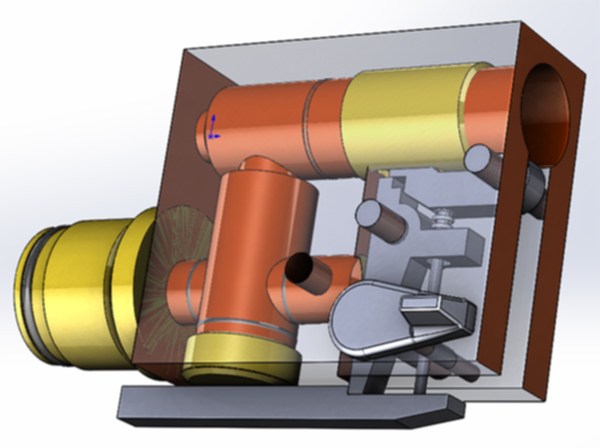

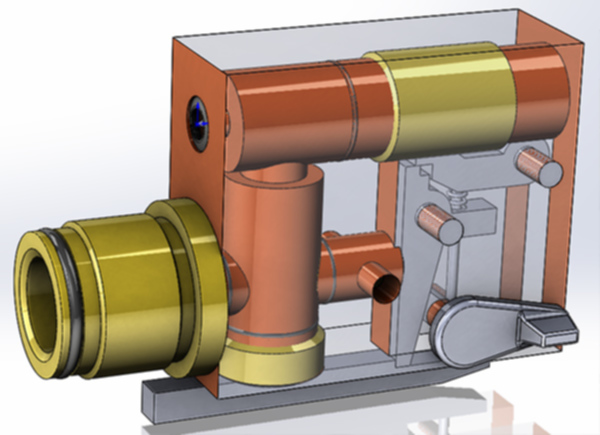

УСМ с толкающей тягой.
Vadim Nord 05-02-2017 15:45
Vadim Nord 05-02-2017 15:51
Поразително картинки Сергей рисует. Не перестаю удивляться. Респект!
wellad 05-02-2017 16:25

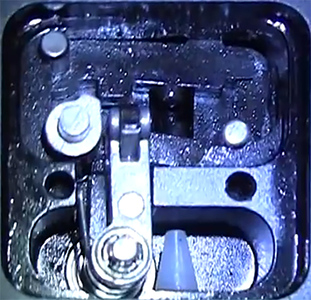

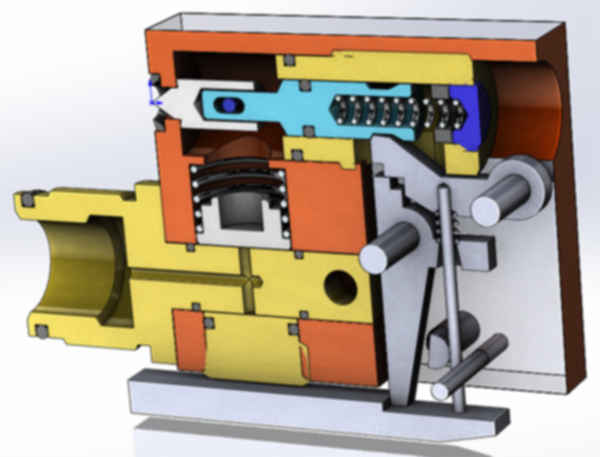

Мне кажется по такому принципу сделан УСМ в хубене
Справа вид сзади
Serj777 05-02-2017 16:27
quote:Изначально написано Vadim Nord:
Да прикольный. Только тут работать не будет)) Тягу надо разобщать. Еще бы в место двух пружин одну общею.
Serj777 05-02-2017 16:29
quote:Изначально написано wellad: Мне кажется по такому принципу сделан УСМ в хубене
Похоже, только красным показана деталь как дверная защелка. В одну сторону цепляет, обратно проскакивает.
wellad 05-02-2017 16:49
Да, только такой я никогда не стану делать вручную. Не вижу смысла усложнять изготовление.
Serj777 05-02-2017 17:08
quote:Изначально написано wellad: Да, только такой я никогда не стану делать вручную. Не вижу смысла усложнять изготовление.
И я бы не стал.
PS Эх, скорей бы хоть кто нить отстрелялся и данные выдал.
sax 05-02-2017 18:03
Сергей я тебе программка не показывает где концентрация напряжения на шептале ? мне кажется именно в этом месте, а мы тут ещё и ослабление делаем сверловкой.
sax 05-02-2017 18:08
Вот чуйка у меня, что мы сейчас думаем, рисуем, а какой то шмубен очередной наброски стащит и опля очередной агрегат в продаже )) Надо как то пролить ветку что ли ))
