quote: А если глубже покопаться найдется еще пяток винтовок, штуки по три патента у каждого авто концерна и пара патентов 18-го века от паровозов))
Соласен, просто на мой взгляд, слишком самоуверенное заявление: "мой дожимной поршень"
Serj777 06-02-2017 12:04
quote:Изначально написано wellad: И еще для мозговой тренировки пост 553 этой темы
Так я не смог понять как работает.
wellad 06-02-2017 12:07
quote:Originally posted by Serj777: Так я не смог понять как работает.
А пока никак. Вот хотел, чтобы народ подумал над дожимом до нуля, а не оставлять мертвый объем.
Serj777 06-02-2017 12:08
quote:Изначально написано wellad: Соласен, просто на мой взгляд, слишком самоуверенное заявление: "мой дожимной поршень"
Будь проще. Я уговариваю засунуть в железяку поршень, сообщество барабан, поэтому это не моя винтовка, а Ганзовский БУБЕН ))
Serj777 06-02-2017 12:11
quote:Изначально написано wellad: А пока никак. Вот хотел, чтобы народ подумал над дожимом до нуля, а не оставлять мертвый объем.
Вот еще один пост которого не понял. Я если меня не понимают как то пытаюсь объясниться.
wellad 06-02-2017 12:15
quote:Originally posted by Serj777: Я уговариваю засунуть в железяку поршень, сообщество барабан, поэтому это не моя винтовка, а Ганзовский БУБЕН ))
Не не не. Не увиливай Все будут клепать по твоим картинкам и я тоже. Поэтому ты уже автор. Вот если додумать до обнуления мертвого объема, несчастный хубен будет плакать и стенать у нас под дверью. Или сдохнет от никотина
handmake 06-02-2017 12:27
Мне вот один момент не ясен, как будет собираться коробка с дожимом ? Там пружина и вот всё голову сломал. КАК !?
Andros0479 06-02-2017 12:34
quote: додумать до обнуления мертвого объема
Опять придем к тому с чего начали - сведения к минимуму околоклапанного объема, без стенда пользу такого решения сложно определить.
quote: как будет собираться коробка с дожимом
Коробка - цельнофрезерованная деталь с просверленными каналами, лишь отсек для УСМ открыт и имеет боковую крышку.
Serj777 06-02-2017 12:42
quote:Изначально написано handmake: Мне вот один момент не ясен, как будет собираться коробка с дожимом ? Там пружина и вот всё голову сломал. КАК !?

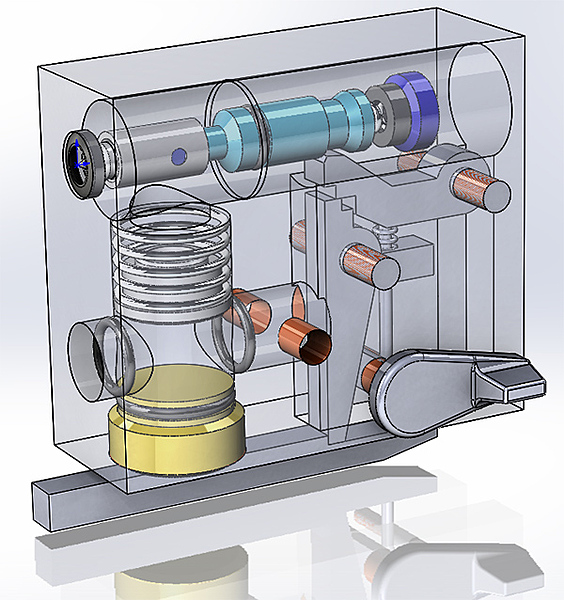

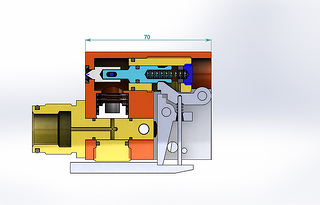

А так?
handmake 06-02-2017 12:51

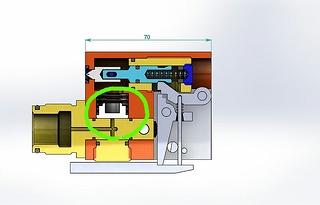

Так будет ясней. Дожим с пружиной , но надо как то вставить пробку резервуара. Вот и думаю, как отжать этот блок с пружиной( думаю не слабой) чтоб пропихнуть пробку резика.
P.S. На пробке присутствуют уплотнение.
wellad 06-02-2017 01:05
quote:Originally posted by handmake: как отжать этот блок с пружиной( думаю не слабой) чтоб пропихнуть пробку резика.
А зачем там сильная пружина? На пробку будет давить воздух снизу, сверху давление падает. Пружина только ставит пробку на место, когда давление выравнивается. И уплотнения там нет. Зазор нужен для прохода воздуа к клапану.
handmake 06-02-2017 01:13
quote:Originally posted by wellad: Зазор нужен для прохода воздуа к клапану.
Я про уплотнение на пробке резервуара имел ввиду, а про пружину нет ни слова, но на 3д рисунке она показана с толщиной не менее 1-1.5 мм и 5 витков

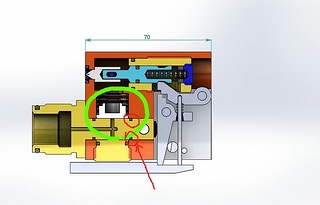

P.S. Уплотнение которое меня интересуют, указаны красной стрелкой.
Serj777 06-02-2017 01:18
quote:Изначально написано wellad: А зачем там сильная пружина? На пробку будет давить воздух снизу, сверху давление падает. Пружина только ставит пробку на место, когда давление выравнивается. И уплотнения там нет. Зазор нужен для прохода воздуа к клапану.
Все верно
Serj777 06-02-2017 01:21
quote:Изначально написано handmake: Я про уплотнение на пробке резервуара имел ввиду, а про пружину нет ни слова, но на 3д рисунке она показана с толщиной не менее 1-1.5 мм и 5 витков
По резику там кольца.
По 3D там без расчетов отображена мысль. Посчитать ее толково можно будет попробовать после тестов.
RICCI 06-02-2017 17:01
quote:Originally posted by handmake: Там пружина и вот всё голову сломал. КАК !?
А я голову сломал как в капсульное ружьё поставить писипи и чтоб курки ещё работали ни чо в голову не лезет всё на разных осях
handmake 06-02-2017 18:52
quote:Originally posted by RICCI: ни чо в голову не лезет
Алексей, вопрос решён, я просто не правильно смотрел на 3д картинку Когда нет размеров сразу не сообразишь, что размеры то разные и в том месте с двух сторон есть пазухи
Serj777 06-02-2017 21:39
Тут надумал еще одну вариацию этого клапана. Можно будет использовать любой барабан и выстрел будет с нарезов. Но схема будет называться "В половину попадуй или Попадуй из-за угла"
PS Из названия думаю все уже поняли как это будет выглядеть?
Andros0479 06-02-2017 21:57

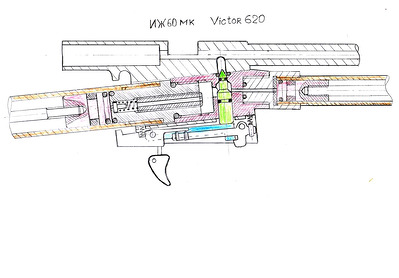

Вертикальное расположение клапана, судя по всему что-то типа:
RICCI 06-02-2017 22:13
quote:Originally posted by Andros0479: всему что-то типа
Я так думал что всё-таки автомат будет. Было бы не плохо магазин типа марадёр к этой схеме да ещё и полуавтомат.
Vadim Nord 06-02-2017 22:26
Только "Впопудуй". И только барабан как у "Хубена".
