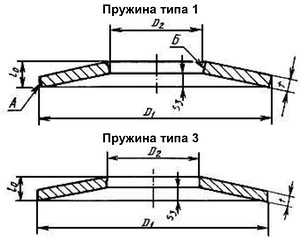

Тип 1 или 3(лучше)(в 2 или 4 нет таких размеров) Внешний диаметр 12,5мм Внутренний диаметр 6,3мм Толщина 0,7мм Сила F3=900Н Максимальная деформация S3=0,3мм Высота пружины 1мм Сила при деформации: 0,2 х S3 = 0,4Н 0,4 х S3 = 197Н 0,5 х S3 = 379Н 0,6 х S3 = 549Н 0,8 х S3 = 712Н
Зависимость одной пружинки.
Что нам полезного говорит ГОСТ 3057-90
Работающие при температуре от минус 60 ?С до плюс 120 ?С 1.7. При исполнении пружин с радиусными кромками силы пересчитывают по формулам 3 и 6 приложения 1. 2. Характеристика сила-деформация линейна при отношении S3<0.6, нелинейна - при S3>0.6 Острые кромки пружин должны быть притуплены. Кромки следует притуплять до заневоливания. Примечание. Для пружин с повышенными требованиями до циклической выносливости по требованию потребителя допускается выполнение кромок с радиусным скруглением от 0.1t до 0.5t. отношении . 6.3. Односторонний зазор между направляющим стержнем и внутренним диаметром пружин при сборке их в пакеты должен составлять 2-3% минимального внутреннего диаметра пружин типов 1 и 2 или 3-4% минимального внутреннего диаметра пружин типов 3 и 4. Под односторонним зазором подразумевают разность между размерами диаметров направляющего стержня и минимального внутреннего диаметра пружины. 6.4. Направляющий стержень рекомендуется применять с параметром шероховатости поверхности Ra<2.5 мкм и с твердостью поверхности не менее 56 HRC. 2. При исполнении пружин с опорными плоскостями (типы 2 и 4) толщиной t и номинальной шириной b (см. табл.6) принимают увеличенные силы F3 из ниже следующей группы по ряду, а силы F при деформациях 0.2s3, 0.4s3, 0.6s3, 0.8s3 пересчитывают по формуле 2 приложения 1. 1. Тарельчатые пружины в изделиях используют в пакетах. Схема сборки пружин в пакеты показана в табл.12. Сборку пружин в пакете осуществляют при помощи направляющего стержня или фиксирующих разделительных колец. 2. Изменение характеристики "сила-деформация" в зависимости от схемы сборки пружин показано в табл.12. 6. Количество пружин в пакете для обеспечения их равномерной деформации рекомендуется подбирать таким образом, чтобы высота пакета в свободном состоянии не превышала 3хD.
Serj777 05-02-2017 18:24
quote:Изначально написано sax: Сергей я тебе программка не показывает где концентрация напряжения на шептале ? мне кажется именно в этом месте, а мы тут ещё и ослабление делаем сверловкой.
Там в отличии от оригинала в три раз толще. В торце 6мм под спицу от велика диаметром 1,6-2мм ни чего не ослабишь.
Serj777 05-02-2017 18:33
quote:Изначально написано sax: Вот чуйка у меня, что мы сейчас думаем, рисуем, а какой то шмубен очередной наброски стащит и опля очередной агрегат в продаже )) Надо как то пролить ветку что ли ))
О деньгах думаете. Надо о железке. Нового ни чего не изобрели. Сами бубна до винтика обсуждаем.
Вот если бы в чертежах отработанного бубна в версии от ганзы выложили, а через полгода в магазинах его удивили с турецким патентом)))).
PS Пилите Шура, пилите, они золотые. Сделайте хоть что то, что бы на это хоть кто то мог позарится.
sax 05-02-2017 18:47
quote: О деньгах думаете.
Нет конечно, я же смайлик поставил)) Так чтоб разрядить немного тему. Сергей ты лучше скажи что нужно откатать по минимуму, что должно быть в стенде. Может я смогу уже начать.
wellad 05-02-2017 19:22
quote:Originally posted by sax: нужно откатать по минимуму, что должно быть в стенде. Может я смогу уже начать.
Думаю Ричи уже делает. И я скоро начну. Только пойду другим путем. не нравится дуть через магазин. Не уплотнится магазин со стволом. Для булки неприемлемо, глаз в этом месте.
Serj777 05-02-2017 19:23
Дудка, Клапан с квиком, простейший УСМ и хрон.
PS Зачем неделю точить стенд. Ну будет тест с погрешностью не 1%, а 3-5%. Невилируется большей серией отстрела.
sax 05-02-2017 19:25
quote: Только пойду другим путем. не нравится дуть через магазин. Не уплотнится магазин со стволом. Для булки неприемлемо, глаз в этом месте.
А как, использовать досылатель? А как же полуавтомат ? Добавятся лишние подвижные части и они будут иметь ход не меньше 30-40мм
Serj777 05-02-2017 19:31

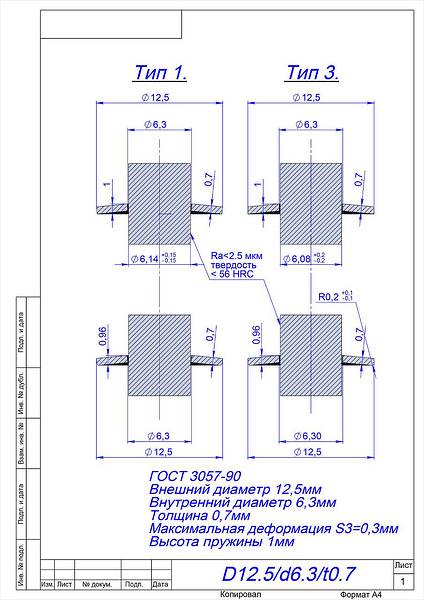

Что то по госту вот такие получаются пружинки
1 и 3 тип. Варианте без обработки кромки с скруглением.
sax 05-02-2017 19:31
quote: Дудка, Клапан с квиком, простейший УСМ и хрон.
Как то совсем минимум, а редуктор и манометр, а объём возуха и его расход. Я не совсем понял что нужно получить , узнать просто откроется ли клапан и сколько полетит пуля на такой объёме накопителя ?
Vadim Nord 05-02-2017 19:37
quote:Originally posted by wellad: не нравится дуть через магазин. Не уплотнится магазин со стволом.
Командир 59 делал. Всё отлично уплотнялось. Выше означенным самоуплотняещемся уплотнением. Видео показал, стрелял а на казне бумажка. Бумажку НЕ сдувало!
Serj777 05-02-2017 19:41
quote:Изначально написано sax: Как то совсем минимум, а редуктор и манометр, а объём возуха и его расход. Я не совсем понял что нужно получить , узнать просто откроется ли клапан и сколько полетит пуля на такой объёме накопителя ?
Манометр на заправочной станции. Объем как у вас выточится, в идеале еще что бы два типа проставок влезло.
Тест1 Объем накопителя ?1 Тяжелой: 1 - Давление ххх / скорость ххх 2 - Давление ххх / скорость ххх 2 - Давление ххх / скорость ххх ... 33 - Давление ххх / скорость ххх
Тест2 Объем накопителя ?1 Легкой: 1 - Давление ххх / скорость ххх 2 - Давление ххх / скорость ххх 2 - Давление ххх / скорость ххх ... 33 - Давление ххх / скорость ххх
Тест3 Объем накопителя ?2 Тяжелой: 1 - Давление ххх / скорость ххх 2 - Давление ххх / скорость ххх 2 - Давление ххх / скорость ххх ... 33 - Давление ххх / скорость ххх
Тест4 Объем накопителя ?2 Легкой: 1 - Давление ххх / скорость ххх 2 - Давление ххх / скорость ххх 2 - Давление ххх / скорость ххх ... 33 - Давление ххх / скорость ххх
Тест5 Объем накопителя ?3 Тяжелой: 1 - Давление ххх / скорость ххх 2 - Давление ххх / скорость ххх 2 - Давление ххх / скорость ххх ... 33 - Давление ххх / скорость ххх
Тест6 Объем накопителя ?3 Легкой: 1 - Давление ххх / скорость ххх 2 - Давление ххх / скорость ххх 2 - Давление ххх / скорость ххх ... 33 - Давление ххх / скорость ххх
wellad 05-02-2017 19:45
quote:Originally posted by sax: А как, использовать досылатель? А как же полуавтомат ? Добавятся лишние подвижные части и они будут иметь ход не меньше 30-40мм
Уже писал об этом. Клапан под перепуском. Досылатель связан с выхлопом и заперт. Выхлоп отпирает досылатель и отводит его назад. Магазин проворачиватся и досылатель выполняет свою функцию. Когда затвор открыт, из перепуска ничего не дует. Для зарядки не надо взводить тяжелую пружину ударника, автоматика работает после выстрела и очень маленькие массы перемещаются перед выстрелом. Эти плюсы перевешивают простоту ударной системы и не слишком усложняют конструкцию. Я предпочитаю прямоток, но придется ставить редуктор. Регулировать его оперативно не собираюсь, никчему. Вы и дозатор не регулируете, хотя там регулировка напрашивается. Именно как в оригинале.
wellad 05-02-2017 19:46
quote:Originally posted by Vadim Nord: Командир 59 делал. Всё отлично уплотнялось. Выше означенным самоуплотняещемся уплотнением. Видео показал, стрелял а на казне бумажка. Бумажку НЕ сдувало!
Мне так точно не сделать
sax 05-02-2017 19:48
То есть по сути мы откатываем сам клапан. Работу дросселя мы не трогаем и работу УСМ с разобщителем тоже, так как делаем просто сброс накопителя полностью. Поршень клапане не поставит на взвод, не будет давления. Поджатия давлением не будет ибо на каждый выстрел если не использовать редуктор нам нужно накачать в накопитель нужное давление. Всё же манометр на накопитель нужен, давление на заправочное не соответствует давлению в системе.
Serj777 05-02-2017 19:54
quote:Изначально написано sax: То есть по сути мы откатываем сам клапан. Работу дросселя мы не трогаем и работу УСМ с разобщителем тоже, так как делаем просто сброс накопителя полностью. Поршень клапане не поставит на взвод, не будет давления. Поджатия давлением не будет ибо на каждый выстрел если не использовать редуктор нам нужно накачать в накопитель нужное давление. Всё же манометр на накопитель нужен, давление на заправочное не соответствует давлению в системе.
Конечно лучше иметь манометр в накопителе.
PS По результатам отстрела будет понятней что от чего зависит и к чему стремиться, за что бороться. Там и под это дело чертить уже можно будет.
wellad 05-02-2017 19:55
Вот интересно посмотреть преимущества прямодуя перед поворотом 90 градусов.
бывший электрик 05-02-2017 20:06
мой слабый мозг пока не в силах постичь таинство этой схемы - может какой нибудь сострадательный самаритянин даст ссылку на чтобы почитать для уразумения ?
Vadim Nord 05-02-2017 20:06
Преимущество, точно есть. До 30%.
wellad 05-02-2017 20:17
quote:Originally posted by Vadim Nord: Преимущество, точно есть. До 30%.
Вот и проверим. Если так, придется пилить магазин
wellad 05-02-2017 20:21
quote:Originally posted by бывший электрик: мой слабый мозг пока не в силах постичь таинство этой схемы - может какой нибудь сострадательный самаритянин даст ссылку на чтобы почитать для уразумения ?
СOLT Special Combat classic
