Вопрос сомнение, а не слишком ли мы тяжёлый делаем поршень? Второй вопрос, не могу до конца понять логику и последовательность работы системы Бубна. Андрей выше всё расписал чётко. Но у меня один момент по вопросом. Когда система Бубна готова к стрельбе, около клапана мизер воздуха, весь воздух находится ниже дросселя-дозатора. Давление выровнено, дроссель открыт под действием своей пружины. Нажимаем на спуск, клапан открывается воздух полетел, вылетает мизер около клапана, за ним по логике основной воздух который ниже дросселя. Как реагирует дроссель на этот поток воздуха, не перекрывается ? Или я что то туплю ?
Serj777 04-02-2017 03:19
quote:Изначально написано sax: Вопрос сомнение, а не слишком ли мы тяжёлый делаем поршень? Второй вопрос, не могу до конца понять логику и последовательность работы системы Бубна. Андрей выше всё расписал чётко. Но у меня один момент по вопросом. Когда система Бубна готова к стрельбе, около клапана мизер воздуха, весь воздух находится ниже дросселя-дозатора. Давление выровнено, дроссель открыт под действием своей пружины. Нажимаем на спуск, клапан открывается воздух полетел, вылетает мизер около клапана, за ним по логике основной воздух который ниже дросселя. Как реагирует дроссель на этот поток воздуха, не перекрывается ? Или я что то туплю ?
Как раз мы по максимуму облегчаем поршень.
Логика в моем виденье. Микро объемом накопителя достаточен для открытия клапана. Разрядившись он по мягкому сожает пулю в нарезы. Далее подпирает объем дросселя с постоянной подкачкой из накопителя. А как дроссель работает я уже писал выше.
Serj777 04-02-2017 03:21
quote:Изначально написано sax: Как реагирует дроссель на этот поток воздуха, не перекрывается ? Или я что то туплю ?
Редуктор(кстати с внешней регулировкой, схемку бы) стоит в резервуаре. За ним некий объем диаметром трубы резика и длинной где то 100мм. Выходит это все на деталь с лыской, которую поджимает снизу подпружиненный ШТОК(герметизация кольцом) с красной пружиной.
Деталь с лыской подпружинена на открытие, где то ~1кг. Шток подпирает деталь с лыской злой/красной пружинкой 15-30кг.
Условно заредукторное 100кг. Слили накопитель, деталь слыской поджалась штоком с красной пружиной. Накопитель 0кг, площадь запирания 1см2, деталь с лыской соткой кг прилепило к седлу! Площадь уплотнения штока с красной пружиной 1/3 см2, пружину пережимает давлением и она больне не упирается штоком о деталь с лыской. Т.е. шток выдавило вниз.
Натекает по лыске в накопитель. При 99кг деталь с лыской открывает накопитель. Шток так и остается отжат вниз.
Слив накопитель, шток с красной пружинкой бьет по детале с лыской и сажает ее в седло.
Дальше все по кругу.
Vadim Nord 04-02-2017 10:50
Vadim Nord 04-02-2017 11:01
Заредукторный достаточно 10 ну 20 кубиков. Регулировки у него и большой объём, есть пережиток стенда.
sax 04-02-2017 12:13

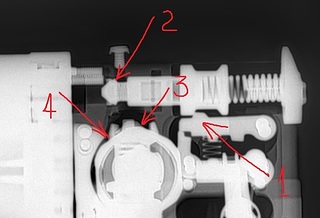

Сергей я немного другой момент не понял, наверное не так немного пояснил. Винтовка на взводе о чём свидетельствует положение зацепа шептала (1) Клапан дросселя с лыской (3) открыт так как давленеи одинаковое и открытым держит его своя 1кг пружина.Мы нажимаем на СК и клапан (2) открывается сбрасывая микрообъём вокруг него. Дальше давления вокруг дросселя и ниже его (4) пытается высвободится вокруг клапана с лыской (3) в сторону открытого клапана (2) . Вопрос был такой почему давление вокруг дросселя и ниже его (4) не захлопывает клапан дросселя (3) ??? Если захлопывает что делает выстрел, ибо свободным для вылета в перепуск у нас есть только микрообъём вокруг клапана (2) Кстати по поводу мягкой посадки на нарезы микрообъёмом, у меня это под сомнением. ибо даже микрообъём под таким давлением загонит пулю до половины ствола, а то и вообще способен выплюнуть полностью.
Andros0479 04-02-2017 13:20
Так как шляпка дросселя плотно прилегает к направляющей втулке, при выстреле потоку просто не за что зацепиться.
sax 04-02-2017 13:56
quote: Так как шляпка дросселя плотно прилегает к направляющей втулке, при выстреле потоку просто не за что зацепиться.
А, я понял, то есть она имеет обтекаемую форму, а что в конечном итоге заставляет её подняться и перекрыть порцию ? По логике это шток с красной пружиной ? Но ведь он постоянно под давлением заредукторного, которое давит его вниз. То есть выходит что тут нет как такового объёма накопителя, есть просто заредукторный объём(по моим подсчётам он у Хубена 50-55куб) который связан каналом с дросселем. И что, шток под действием красной пружины на мгновение сброса теряет силу поджима давлением и пружина толкает его перекрыть грибок с пропилом, тем самым перекрыв дальнейший сброс воздуха ?
Andros0479 04-02-2017 14:08
Судя по устройству системы, алгоритм работы именно такой. Возможно шток, во время выстрела, лишь приподнимает клапан дросселя, а уже поток воздуха прижимает его к седлу.
sax 04-02-2017 14:10
Ну тогда они точно намудрили )) И думаю, что хорошим расходом в этой системе и не пахнет.
Serj777 04-02-2017 14:11
quote:Изначально написано sax: [B][/B]
Дроссель захлопывается. Перед захлопыванием успевает слить часть объема. Время захлопывания регулируется давлением и пружиной.
Vadim Nord 04-02-2017 14:17
Не за расход боролись. За мощу. За "Безударность"
Хотя удар, всё равно есть!
Serj777 04-02-2017 15:07
quote:Изначально написано Vadim Nord: Не за расход боролись. За мощу. За "Безударность"
Хотя удар, всё равно есть!
Поэтому вес и ход системы должны быть минимальными, а вектора сил должны быть на линии ствола.
sax 04-02-2017 15:11
По словах хозяина хубена из соседней темы с рентгеном,цитирую " Скорость 310+- 3-5 мысов, пуля ЖСБ 2.2 грамма.(я уже писал выше). Редуктор настроен на 170 бар. Если задуть до 300 бар(атм.), то на полтора-два магазина хватает" Расход на удивление не плохой, при 300 куб резервуара делает 30-35 выстрелов на 105Дж. Не идеально, но как по мне довольно не плохо.
Serj777 04-02-2017 15:53
По данным отстрела будет понятно на что способна измененная схема.
wellad 04-02-2017 16:57
Для sax
sax 04-02-2017 18:01
quote: Для sax
Спасибо )
wellad 04-02-2017 18:37
quote:Originally posted by sax: Спасибо
Нужны коментарии?
sax 04-02-2017 19:28
quote: Нужны коментарии?

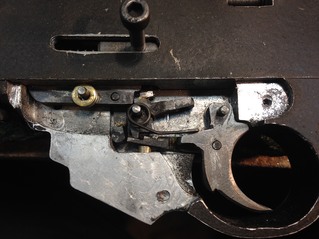

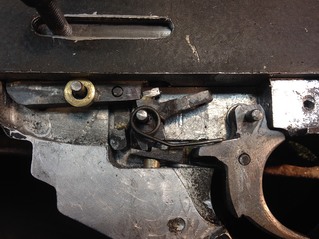

Жмём на СК, толкатель(2) толкает деталь(4) и сразу заезжает под деталь(3) Шептало срывается и нажимает деталью(3) на деталь(2) оставляет деталь(4) свободной для возврата или ловит шептало. Так ?
wellad 04-02-2017 20:15

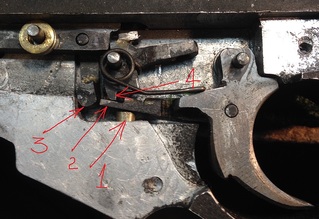

Так. 1 это тяга спуска, вращается на оси СК, под ним пружинка. 3 это разобщитель, вращается на оси в шептале. Шептало принудительно поворачивается ударником.
