Преимущество этой схемы что мы хотим воплотить это прямой жоподуй и полуавтомат с минимальными подвижными массами. А пытаться как то интегрировать суда досылатель и повернуть поток на 90 градусов, возвращаемся на шаг назад с старым схемам.
Vadim Nord 06-02-2017 22:38
Однозначно!! И я о том же.
Serj777 06-02-2017 22:43
Ганза глючит
Serj777 06-02-2017 22:45
Serj777 06-02-2017 22:57
Ну как? Фу фу фу, нет 3D?
wellad 06-02-2017 23:02
Мне кажется не столь важно под каким углом.
wellad 06-02-2017 23:06
quote:Originally posted by Vadim Nord: И только барабан как у "Хубена".
Не понимаю как собираетесь герметизировать стык барабан-ствол. Клапан-барабан с помщью манжеты понятно, но манжету в барабан не поставить. Или есть решение?
Vadim Nord 06-02-2017 23:32
Было предложено такое уплотнение. Самоуплотняющееся:
Распирает воздухом при выстреле и уплотняет щель между стволом и барабаном.
Serj777 06-02-2017 23:38
wellad Мне кажется не столь важно под каким углом.

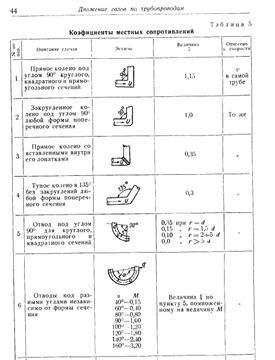

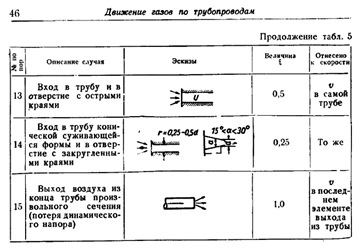

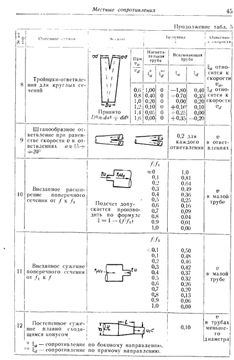

Ошибаешься. Для вентиляционщиков есть табличка потерь.
wellad 07-02-2017 12:06
quote:Originally posted by Vadim Nord: Самоуплотняющееся:
Вставь ее в магазин и скажи почему ее не сдует.
quote:Originally posted by Serj777: Для вентиляционщиков есть табличка потерь.
Расположить под любым углом меньше 90 гр гораздо сложнее чем под 90. С точки зрения ручного производства. Если не применять сварку, пайку или другие изыски. Поэтому хрен с ними, потерями. Будет на 5 выстрелов меньше, меньше нахулиганят.
Serj777 07-02-2017 12:17
Для справки )
Немного из нета: В отличие от жидкостей, вязкость газов увеличивается с увеличением температуры (у жидкостей она уменьшается при увеличении температуры). Формула Сазерленда может быть использована для определения вязкости идеального газа в зависимости от температуры: где: μ = динамическая вязкость в (Па.с) при заданной температуре T, μ0 = контрольная вязкость в (Па.с) при некоторой контрольной температуре T0, T = заданная температура в Кельвинах, T0 = контрольная температура в Кельвинах, C = постоянная Сазерленда для того газа, вязкость которого требуется определить.
Эту формулу можно применять для температур в диапазоне 0 ; T ; 555 K и при давлениях менее 3,45 МПа с ошибкой менее 10%, обусловленной зависимостью вязкости от давления. Постоянная Сазерленда и контрольные вязкости газов при различных температурах: Газ C[K] T0[K] μ0[мкПа с] Воздух 120 291.15 18.27 Углекислый газ 240 293.15 14.8
Тут можно посчитать вязкость газа
handmake 07-02-2017 02:14
Я что то пропустил ? Или вы вектор направления поставленной задачи ( схема) изменили!?
Vadim Nord 07-02-2017 09:08
quote:Originally posted by wellad: Вставь ее в магазин
Не в магазин. В торец ствола. Как на ПП переломках.
wellad 07-02-2017 09:14
quote:Originally posted by Vadim Nord: Не в магазин. В торец ствола. Как на ПП переломках.
И почему оттуда не будет дуть? Нарисуйте картинку как это выглядит.
Vadim Nord 07-02-2017 09:24
Потому что воздух разопрёт. Герметизирует. Половую щель. Серёга нарисует. Плохой из меня художник.
Serj777 07-02-2017 09:46

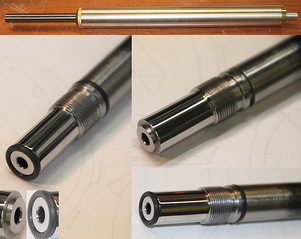

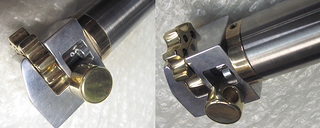

У меня все работало на резинках.

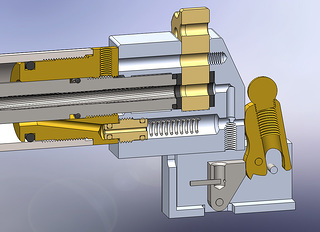

Не все как на эскизе, два кольца замечательно справляются.
sax 07-02-2017 12:24

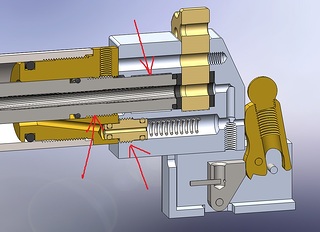

Сергей мне интересно, а как был собран этот узел, если в местах указаных стрелками резьбовые соединения.
Serj777 07-02-2017 13:17
quote:Изначально написано handmake: Я что то пропустил ?
Просто еще одна идея
Serj777 07-02-2017 13:19
quote:Изначально написано sax: Сергей мне интересно, а как был собран этот узел, если в местах указаных стрелками резьбовые соединения.
Нано лазером из самого из космоса))
На паре болтов. В горизонтальном разрезе было бы видно.
sax 07-02-2017 14:13
Кстати надо ещё подумать о том, как предохранять систему. Сам предохранитель это хорошо. Но то что в накопителе всегда будет давление и на шептале всегда будет под 100кг нагрузки это плохо. Данная схема не предусматривает разряженное оружие и оно получается всегда заряжено и на предохранителе. Нужно делать что то типа клапана или крана, чтоб перекрыл сделал последний выстрел и система разгружена.
Ау, давайте тоже обьединимся ?!?!?!
