quote:Originally posted by Valentin4eg: запирающий клапан .......перед редуктором
а как тогда будет работать редуктор, если отсечь воздух перед ним?
Valentin4eg 07-12-2008 01:56
никак.
qwertyui 07-12-2008 02:20
Такой клапан не проще ?
Mehanic 07-12-2008 02:24
Может вот такой
клапан в резервуаре использовать? Шток 2мм торчит внутрь до штока
родного клапана. Т.е. после того как родной клапан закроется родным же
штоком, этот же родной шток открывает клапан в резервуаре. А при спуске
сначала закроется клапан в резервуаре, а потом откроется боевой. Вроде
бы также и в 672. Нагрузки в таком варианте небольшие. Весь УСМ без
переделок работает в штатном режиме. Есдинственно с чем придется
поиграть так это с объемом накопителя и давлением после редуктора.
Youri 07-12-2008 02:28
quote:Originally posted by Valentin4eg: [b]никак.
Вы исправить-то исправили, да не то-впредь, в общении с Вами ,буду цитировать весь Ваш пост! Цитирую
quote:Originally posted by Valentin4eg: конструировать надо полностью. Не вижу причин менять БК. Главное: редуктор и запирающий клапан (перед или после редуктора). Я пришол к схеме с продольным редуктором и коаксиальным (в балоне) клапаном перед редуктором.
из расчета понятно что запирать надо по сечению не более 2-х мм.
Нагрузка при рабочем давлении 200 атм - 6 кг. Если конечно запирать
после редуктора тогда можно и поболее шток (после редуктора гдето
100-120атм)
Теперь объясните мне, недалёкому, как будет работать редуктор при
"Я пришол к схеме с продольным редуктором и коаксиальным (в балоне) клапаном перед редуктором." Выше Вы мне ответили -"никак",можете повторить ответ
Youri 07-12-2008 02:33
quote:Originally posted by Mehanic: Может вот такой клапан в резервуаре использовать? Шток 2мм торчит внутрь до штока родного клапана.
Или переделывать шток БК,удлинняя в виде иглы
gammer 07-12-2008 03:00
quote:Originally posted by Mehanic: Вроде бы также и в 672
в 672м вродь ударный клапан...
gammer 07-12-2008 03:18
quote:Originally posted by Mehanic: Может вот такой клапан в резервуаре использовать?
я думал над таким решением... ноо вроде и самое ростое, казалось бы... но
непонравилось то,что существует такой момент когда родной клапан еще
толком не закрылся а доп уже начал или открылся... возможны утечки,
причем даже если очень резко проводить этот процесс...
gammer 07-12-2008 03:51

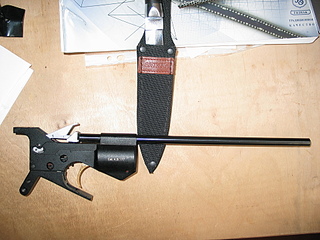

кста... вот такой комплект я имею... вроде
человек который его принес говорил что ск спецом сделан из золота...
хз. проверял-да желтый однородный металл. а что конкретно-хз... ну и
пущай буде...

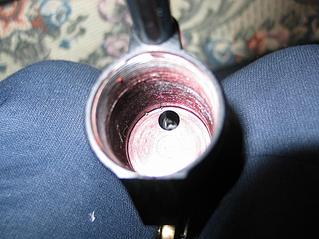

еще вопрос к знатокам и разбиравшим... что
вот это за трубка с конуском и проточками?? я не понял ее назначения.
стояла проточками к клапану. конуском к поршню(там даже видно набив от
поршня вроде бы)
вон там стояла...
gammer 07-12-2008 04:12
трубка случаем не ЗИП клапана? оч похоже...
Mehanic 07-12-2008 13:21
quote:Originally posted by Youri: Или переделывать шток БК,удлинняя в виде иглы
А
зачем? Так мы делаем одну новую деталь, а по Вашему две. Да и шток БК
не такая простая деталь чтоб переделывать ее без уважительной причины.
Mehanic 07-12-2008 13:23
quote:Originally posted by gammer: непонравилось
то,что существует такой момент когда родной клапан еще толком не
закрылся а доп уже начал или открылся... возможны утечки, причем даже
если очень резко проводить этот процесс...
Тут главное не резкость, а расчет ходов. Тогда все получится. Но это общие рассуждения, конкретно на железе еще не прикидывал.
Mehanic 07-12-2008 13:25
quote:Originally posted by gammer: трубка случаем не ЗИП клапана? оч похоже...
Возможно это остатки от МК варианта.
Valentin4eg 07-12-2008 14:29
вариант
предлогаемый механиком делал. В итоге отказался от этого решения в виду
сильного снеижения скорости изза дросселирования перепуска.
Valentin4eg 07-12-2008 14:31
quote:Originally posted by Youri:
а как тогда будет работать редуктор, если отсечь воздух перед ним?
Ответ: никак. пока клапан не открыт редуктор не работает.
Valentin4eg 07-12-2008 14:47
quote:Originally posted by gammer:
я думал над таким решением... ноо вроде и самое ростое, казалось бы... но
непонравилось то,что существует такой момент когда родной клапан еще
толком не закрылся а доп уже начал или открылся... возможны утечки,
причем даже если очень резко проводить этот процесс...
утечек
не будет. Ход большой у боевого клапана после закрытия, есть место для
регулировки. Узкое место это уплотнение поршня (если вкладывать его
вродной насос), при этом растояние до штока запирающего клапана что-то
около 2-х мм.
gammer 07-12-2008 17:15
quote:Originally posted by gammer: трубка случаем
все,
понял для чего она... распотрошил посмотрел... заоюно увидел как
уплотняется шток клапана. немного удручен тем что уплотняет манжета по
штоку. нашел действительно достаточно большой ход родного клапана. но к
сожалению все рвно корпус клапана если и не делать заново то
модифицировать сарый. уплотнят по каналу надоть...
а поджимная втулочка наверно послужит корпусом к доп клапану...
Valentin4eg 07-12-2008 17:47
не в курсе из фторопласта никто не делал уплотняющею шток прокладку?
Mehanic 07-12-2008 19:06
quote:Originally posted by gammer: а поджимная втулочка наверно послужит корпусом к доп клапану...
А вот это неверно. Такое решение и ведет к зауженым перепускам. Доп
клапан надо располагать в самом компрессоре, там же и дозатор или его
часть организовывать. А поджимную втулку надо расточить миллиметров до
6, в той части где она не поджимает кольцо уплотнительное.
Victor620 07-12-2008 21:42
Вот рабочая схема для ИЖ46, предлагал George_66, проверено неоднократно и не только мной - работает. В этой схеме не нужен редуктор, значительно упрощается конструкция. Функцию редуктора выполняет саморегулирующийся клапан. Хотя если автор темы задался целью изобрести нечто свое совершенно новое, то конечно такая схема ему не подойдет.
