тогда можно родную восьмерку выкинутЬ , и сделать втулку наружка Ф 10.4 внутрянка под лейнер по скользячке с переходом под резьбу и резьбой для модера.При этом в фальш загонять сантиметров 10-15. И сделать переднюю пробку и восьмерку как на эскизах и фотках на предыдущей странице.(из стали(пробка передняя) и капролона или латуни(восьмерка) ) Короче сделать аля винтовку.
Const_nn 10-05-2013 01:51
quote:Originally posted by snail60: Стр 128, пост 2883. И там же пост 2886 дополнение
Премного благодарен!
Scharald 19-05-2013 15:26
блин, была тема по апу зоси в соотв. ветке--зося для самых маленьких или че-то типа этого, не могу найти,рыл,рыл,ни фига... мот кто ссылку кинет при случае, надо статейку по апу начинать писать.
Kimakovsky~ 19-05-2013 15:33
Scharald 19-05-2013 16:31
Спасибо, но тема закрыта(ну или просто постить нельзя) Убедительная просьба модераторам открыть тему , хочу дополнить за пару дней, потом можно и закрыть. Хотя это будет просто переписывание существующей инфы в одну кучу,правда с некоторыми изменениями,на мой взгляд полезными. )
petroff-a 19-05-2013 22:55
quote:Originally posted by Scharald: переписывание существующей инфы в одну кучу,правда ...,на мой взгляд...
у хачей пысы-пи просто собрали все ссылки по темам в одну кучу, да в головную тему. всё ведь уже в теме есть, только пустого дыма от курева много... А статья "на мой взгляд" - дело тонкое. На взгляд ЛЕНЭНЕРГО - на каждый пук нужен свой девайс. У него и корбка стеклянная до сих пор на ЗОСе стоИт. А на мой взгляд - если не качать "10 или больше", то на фига вообще мультик нужен... Но это - им-хо. Лишь бы не ху. Хотя, если зуда есть - надо реализовать!
Scharald 20-05-2013 12:07
ну,ежели откроют тему и Kosoi (автор) позволит, напишу туда,то чего там еще нет,из полезного есесно. ну а нет,ну так и нет
А у мя ща другая трабла--при сборке папского,ап которого наконец то вышел на финишную прямую ( кстати его планирую качать по 10...на мое имхо детскому стока качей нах не надо ) поставил поршень поясковый из латуни, одеваю резинку если меньшего диаметра--то сифонит, если чуть большего, обрезает при накачке потихоньку об отверстие забора воздуха и конец паза в трубе. С манжетой то проще было,ее рабочая кромка из трубы не выходила в паз, а колечко выходит по любому. Задача решается оптимальным подбором толщины колечка в сечении, но пока не подобрал Petroff-a , ну а Ваш поршень как ся ведет? колечко резиновое как подбирали? такой фигни как у меня не наблюдается?
petroff-a 20-05-2013 09:13
quote:Originally posted by Scharald: такой фигни как у меня...
наблюдал я такое раньше. на 2100 и на 1321. кольцо надо брать на 1мм меньше диаметра трубы, чтобы чуть в натяг сидело в канавке. т.е. для зоси нужно кольцо 14-18-25(18 по-наружи, 2,5 сама резинка). или 15-18-19, если канавка 2мм шириной, а резинка 1,9. я не помню, как там в стоке с размерами. итоговый диаметр резинки на поршне д.б. 19,4мм. ну, никак не меньше 19,3. если канавка просажена - лечится фумкой, но обязательно загнать перед замером все в сборе в трубу - чтоб обжалось нормально. в любом случае острую кромку паза под рычаг как снаружи, так и особенно ИЗНУТРИ надо притупить, а на его полукруглом конце ИЗНУТРИ сделать и шлифануть заходную фаску. и на самом отв-ии забора воздуха ИЗНУТРИ надо снять острую кромку (я делал это круглой абразивной щарошкой). тогда грызть резину не будет...
petroff-a 20-05-2013 09:20
quote:Originally posted by Scharald: колечко выходит по любому
я бы в этом случае искусственно ограничил ход поршня назад, сочинив какой-нибудь упор на вилке (передней пробке), куда упирается направляющая (ну, винтик М3 ей в торец вкрутил, что-ли). т.е. поршень в полностью открытом положении должен только-только приоткрыть отверстие забора воздуха. дальше - ненужные и даже вредные перемещения...
Scharald 20-05-2013 10:45
вот и я к такому решению пришел, буду варганить ограничитель. Колечко на поршне у мя и так получается на 3-4 десятки торчит, и много этого, режет тока в путь и ходит туго,жбанык со смятаной не дапамагае а вот за фаски на полукруглом конце спасибо, чет затупил я.
petroff-a 20-05-2013 11:22
quote:Originally posted by Scharald: режет
это потому, что кольцо ровно в размер трубы, т.е.Ф19. По трубе его поджимает, а в пазе - нет. вот оно и вылезает туда как грыжа, а после эту грыжу рубит конец паза, как на гильотине. кольцо надо Ф18 ставить, и будет счастье. и про кромку отверстия для воздуха ИЗНУТРИ не забудь...
quote:Originally posted by Scharald: торчит
а куда, извините, торчит? поршень имеет Ф18,7 , и 0,4мм от него-это мало. или резинка на поршне имеет Ф19,4? тогда должно быть все ОК. м.б. 0,4мм на-сторону, т.е. общий Ф19,8? тогда - много. в любом случае меньше Ф19,3 я бы делать не стал: она еще обомнется, она еще притрется, и будет все нормально...
Scharald 20-05-2013 13:38
[QUOTE]Originally posted by petroff-a: [B]
или резинка на поршне имеет Ф19,4? тогда должно быть все ОК. м.б. 0,4мм на-сторону, т.е. общий Ф19,8? тогда - много.
именно так

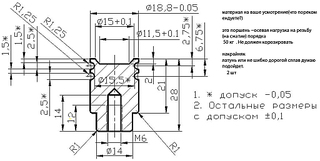

поршень по этому чертежу, размеры примерно соответствуют, чуток про... пролюблены ,но в целом ниче. резинку подобрать чтоб так ,как Вы горите,не получается,нет в магазах. Что если внутренний Ф резинки чуток наждачкой расточить на круглой оправке,чтоб в паз поршня глубже села...Будет такой " колхоз" работать? не охота поршень отдавать, опять пару месяцев делать будут... тем более что я долго эпоксидкой ему МО в яме убирал, еще сколупнут на станке или запорят...
Scharald 20-05-2013 13:56
кстати для убирания МО в таких поршнях пришла еще мысль кожу клеить,а потом маслом пропитать.
Еще боюсь за трубу, зазоры там минимальны а перекосы все ж есть,чтоб трубу латунью не поцарапало.
petroff-a 20-05-2013 14:12
quote:Originally posted by Scharald: именно так

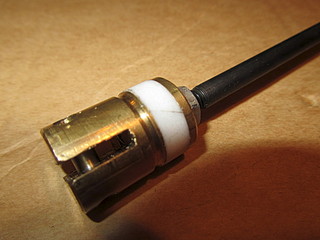

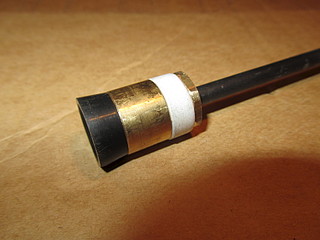

а как? там два варианта. если поршень по чертежу, то имеем сумму: Ф15,5 канавка + две резинки по Ф2,5. итого Ф20,5. ну, резинки на минус 0,05. ну, канавка тоже. получится 20,35. конечно выпирает. конечно режет. а можно надеть резинку и померить ее по-наружи? а после уже думать, что делать... ...изнутри резинку аккуратно не снимешь. я бы снаружи шлифанул до Ф19,4. прямо не поршне. вкрутил бы винт М6 с обрезанной головой, все в шурупер, и шлифанул бы потихоньку. а чтобы латунью зеркало цилиндра не коцало - надо на поршень, на Ф14 сзади, одеть фторопластовое кольцо Ф19/Ф14/h7 и при сборке прижать его шайбой. я себе так же и на направляющей сделал. Ф19 с допуском минус0,05, а Ф14 - как на поршне получилось, по плотной скользячке. на направляющей я канавку под это кольцо делал, и кольцо пришлось сделать разрезным. на фото видно...
petroff-a 20-05-2013 16:33
quote:Originally posted by Scharald: поршень по этому чертежу
вообще говоря - бездарный чертеж. 2 канавки - супермегапупер придумка. и канавки вроде бы под кольцо 2,5мм, но тогда внутренний диаметр у них должен быть Ф14,5 с допуском минус0,05мм. а если они под резинку Ф1,9мм (тогда внутренний Ф15,5 - нормально), то зачем они шириной 2,5мм? 2 Scharald: видимо все-таки чертеж под резинку Ф1,9 , а тебя Ф2,5. Проточи канавку поглубже обычным надфилем, зажав поршень в шурупере или дрели, до Ф14,45, и все. Небыстро, но реально... А резинка-то в свободном состоянии какие размеры имеет?
Scharald 20-05-2013 17:57
а так, это я имел в виду общий ф19,8 ,ибо ф20,35 в трубу вообще думаю не Фпиоhуеваемо..
вторая(нижняя) канавка для войлока, а не для резинки. резинку потом промеряю, покоцал все,надо еще купить, но помню что меньше диаметра канавки.
фторопласт кольца это гут, тока токарь мне их месяц делать бует тогда уж лучше у него кольца и трубу запасную заказать это по времени стока ж займет.
petroff-a 20-05-2013 19:13
quote:Originally posted by Scharald: общий ф19,8
это какие-то специальные. в РТИ-магазе есть ГОСТовские Ф1,9 , Ф2,5 , Ф3 и дальше не знаю. а здесь получается Ф2,2? странно... в любом случае в идеале наружный диаметр кольца в свободном состоянии д.б. Ф18мм. тогда оно садится с небольшим натягом и не дает грыжу в паз трубы. а внутренний диаметр канавки надо подогнать под свое кольцо так, чтобы в сборе было Ф19,35. вот и всё...
Scharald 21-05-2013 12:03
промерял паз под кольцо, Ф15.35. Сами резинки (покупал в автомагазе 2.5 толщина 11.5 внутрянка 16.5 наружка, одеваются с натягом на канавку. Других подходящих пока не нашел.Почти подходят. Буду пытаться эти подогнать дрелью к нужному цимесу. За инфу спасибо. Кольца пока ставить не буду, думается мне латунь помягче сталюки даж такой говеной , трубу шибко не поцарапает.Вот и проверю домыслы Если шо запорецца, отхонингую(шлифану) и улучшу,тоды точно хрен ей шо стане.
Мини отчёт. Отстрелял Крикет N295
) поставил поршень поясковый из латуни, одеваю резинку если меньшего диаметра--то сифонит, если чуть большего, обрезает при накачке потихоньку об отверстие забора воздуха и конец паза в трубе. С манжетой то проще было,ее рабочая кромка из трубы не выходила в паз, а колечко выходит по любому. Задача решается оптимальным подбором толщины колечка в сечении, но пока не подобрал
Petroff-a , ну а Ваш поршень как ся ведет? колечко резиновое как подбирали? такой фигни как у меня не наблюдается?
тем более что я долго эпоксидкой ему МО в яме убирал, еще сколупнут на станке или запорят...
