quote:Originally posted by Kimakovsky~: два выступа на нём не зашли в свои пазы
точно! больше там нечему быть... если только упор в шептало сносился. но это из области фантастики. у меня на длинной дочке так и срезано сразу. а регул-й винтик упирается в поджимной винт М6 с закладной гайкой. а на короткой маме - сток, но менее удобно: упорная призма сделана из алюминия вместо латуни, и пара трения получилась плохая - чувствуется...
Scharald 05-06-2013 18:08
вот имнеено что быть там больше нечему, а все ж затык есть. В общем буду смотреть. А до того как срезал--упирался сам рог в цилиндрик и не давал дожать. Но после того как срезал---упираться нечему... Короче, возможно задиры на штоке или шептале, еще не смотрел, но это анриал, там все твердое шо пипец, а нагрузка там небольшая. Про пазы, если до конца не довернуть цилиндрик, он тупо выскочит рано или поздно. ) Ну и да, пружинка под шептало просится пожестче. Есть еще мысль что в саму скобу защитную,дето упирается СК, но все там смотрел, все вроде гуд.
petroff-a 05-06-2013 18:55
quote:Originally posted by Scharald: пружинка под шептало просится пожестче
зачем? что, не возвращает до упора шептало? надо найти где трет. чем сильнее придется давить на ск, тем больше уведет в сторону. а призма тем концом стоИт? стаканом под пружинку в сторону трубы?
Scharald 06-06-2013 12:20
Пожестче,чтоб спуск стал немного жестче.Вообще-то да,не возвращает шептало и ск обратно если выстрел не произошел. Как тока выстрелила-- прижимающей нагрузки нет,соответственно все возвращается на свои места,как надо. Призма стоит конечно ж правильно
Kimakovsky~ 06-06-2013 06:43
положение оси СК пляшет от экземпляра к экземпляру... из-за этого у кого то на капролоновой коробке не работает предохранитель а у кого то по нему трется выступ на СК... прорезь в предохранителе сделана не совсем по касательной к СК и он бывает в него упрётся, довернет немного и дальше... возможно в этом причина, посмотрите там ещё...
petroff-a 06-06-2013 09:07
quote:Originally posted by Scharald: если выстрел не произошел
если выстрела не было, то шептало в принципе не должно возвращаться. ну, если конечно не поставить пружину от камаза. шток БК нагружен давлением и прижимает шептало к упорной призме. охота после бороться с этой пружиной при каждом выстреле? и жаловаться, что куча ушла?.. Kimakovsky~ все верно перечислил из возможных косяков. вернее мест для них. проверить их по очереди - и найдется...
Scharald 06-06-2013 11:03
ну таки да, там все простое как ведро. )) надо ж просто время найти ) Я даж папу доделать не могу,а там работы на пару вечеров. )
Scharald 17-06-2013 11:03
отпишусь уж до конца, раз начал.. В общем разобрался я со спуском, тупо сам СК (спуск.крючок) упирался в защитную скобу(куда палец вставляется) Подточил напильником сам СК сзади(в месте упора) ну и в скобе немного поковырялся (в месте упора). Не хватало какого-то несчастного миллиметра. Причем ранее почему-то хватало там места для хода крючка и выстрела. Наклепов(задиров) на деталях спуска нет. Отверстие в крючке тож не выношено, короче я х. з. что за напасть была.
А, ну и Kimakovsky писал, что лучше подточить выступ как надо, а не срезать совсем,как бы оно таки уже и да, но во первых--стачивать нужно сильно и по итогу там тоненький рог остается, который рано или поздно либо обломится ,либо согнется, ну а во вторых--ск то возвращается(и то не всегда, иногда надо помогать пальцем) ,но шептало то остается на месте, посему этот рог и пружинка под ним нужна только чтоб уменьшить(в идеале исключить-если пружинку чуть жестче) продольный люфт спускового крючка, а на это можно закрытьглаза, если все же из за рога есть какие то траблы со спуском---спилил и забыл.
Опять же , как уже правильно сказали---отливки коробки и крючка пляшут от экземпляра к экземпляру, посему у другого девайса такого трабла может никогда и не возникнуть, и пилить или лезть надфилем никуда не придется
to petroff-a , я знаю пуляете вы много и дофига качей---как живут отверстия в трубе насоса? ну и отверстия в рычагах? (там где оськи есесна)
Ну и у Kimakovsky девайсина долго уже( если не продал ) как у Вас дела с отверстиями?
petroff-a 24-06-2013 20:25
quote:Originally posted by Scharald: как живут отверстия
со стальной вилкой, зажатой двумя винтами М4, в трубе ничего не плывет. а вот рычаг умирает. как умрет совсем - сфотаю, и поставлю обойму от подщипника, или что-то из ШХ...
Scharald 25-06-2013 12:12
вот и у меня тянет по тиху отверстие, где большой рычаг переходит в малый толкатель. Да и в самом толкателе(пластина такая см 12 ,с двумя отв.) судя по люфту не все ладно. И качаю то я мало. Что ж на папе будет...
ну и насчет втулки от подшипника и т.п., да ее можно поставить туда, где большая ось(где передняя пробка.) А вот где рычаг соединяется с толкателем путем расклепывания оси хз что делать...
petroff-a 26-06-2013 11:43
quote:Originally posted by Scharald: хз что делать...
в свое время я на свой 1377 воткнул трубу от 2100. а рычаг оставил от 1377, но на нем пришлось переделать колено, или как там ее назвать, в общем ту самую пластину. я ее поставил новую. так вот там пришлось рассверлить и вынуть стоковую ось, чтобы удалить стоковое колено, а после поставить новую ось на новом месте. делать ее заподлицо с наружными плоскостями рычага я не стал. в трубе, в том месте где через паз проходит ось рычаг-колено, были сделаны два расширения по каждой стороне, и теперь как в мультфильме : входит, и выходит - замечательно выходит! так что ничего там страшного нет. как у меня на длинной девочке совсем умрет эта ось, я ее переделаю, ну и фоты выложу, как положено...
Scharald 26-06-2013 18:14
ну что-то такое и мне виделось, и ось со стопорками типа как на основной оси. Тут вопрос не в этом, а в том, что в этом месте в отверстие в рычаге вкорячить, там стеночки тонковаты, их потому и тянет.А одну сплошную втулку не поставить,ну а держаться надежно 2 запресованные втулочки (допустим из ШХ 15 не будут), остается вварить их что-ли?
Kimakovsky~ 26-06-2013 21:36
ну я свою конечно не продал) но стреляю немного... да и качаю по малу... так что пока состояние стабильное... на даче дядьки ругаются, мол пули свястят, чего тебе птички сделали, да и приписывают мне уже какито лишние действа, когда я там и вовсе отсутствовал... ну русский народ такой... так что пострелушки у меня и вовсе сократились)) ну отверстия гляну поподробнее... люфт между рычагами был изначально небольшой, ну вроде как не увеличивается...
petroff-a 26-06-2013 22:09
quote:Originally posted by Scharald: 2 запресованные втулочк
я думаю, что втулочки - это лишнее. ось должна быть целковая по длине. и затянуть все винтом с другой стороны. тогда и не поплывет.
Scharald 27-06-2013 01:01

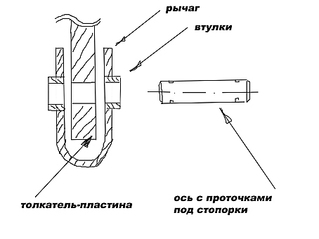

как обычно, моя твоя не понимает Я про то, что для того, чтоб исключить дальнейший износ отверстий и оськи в этом месте( ну где U рычаг и пластина соединяется расклепанной оськой, давайте обзовем его в дальнейшем соединением "козья нога") нужно увеличивать площади шарнира, поэтому предлагаю такой вариант. С пропилом боле широкого входа в трубе насоса, под новую ось.
вся загвоздка в креплении втулок в U-рычаге. Мне видится тока сварка.
petroff-a 27-06-2013 11:25
quote:Originally posted by Scharald: моя твоя...
попробую еще раз изложить твоей свою мысль: втулки не нужны. тереть должно либо ось-пластина (посередине), либо ось-рычаг (по краям). так, как нарисовано у тебя - тереть может и там, и там. первый вариант (им-хо, лишь бы нам-не ху) предпочтительней. поэтому если отверстие в пластине разбило - надо рассверлить и развернуть. закатить туда новую ось так, чтобы люфт был минимальный, и при этом был исключен проворот оси в рычаге. как это сделать - я пока не думал. как протрет совсем и настанет ремонт - тогда и сделаю что-нибудь...
Scharald 27-06-2013 13:58
ну теперь дошло Действительно, вариант когда трется пластина--ось предпочтительней, ее можно делать из ключей рожковых, хоть каждых пару тысяч, ну и осек наточить и кальнуть в запас.
ну пока в остатках мозгумысль: исключить проворот оси в рычаге можно так---варим с двух сторон рычага гайки м5,стачиваем их скажем на треть(ширину).Ось с резьбой на концах. Калим. сразу штук 5 изготовить в запас закручиваем на герметик резьбовой или суперклей. в общем почти тот же рисунок---тока втулки с резьбой(гайки пусть даж) и оська тож с резьбами.
petroff-a 27-06-2013 14:57
quote:Originally posted by Scharald: гайки м5
я буду делать что-то типа этого:
там, где накатка (шлицы) - там запрессовка. ну и ось и обойму полирнуть перед сборкой. выкрутит или нет ось при работе - не знаю. резьбу наверное надо будет сделать с мелким шагом. и с правильной стороны расположить гайку, чтобы закручивала винт при жиме рычагом. или еще как фиксануть от проворота...
Scharald 27-06-2013 15:54
ИМХО,дважды имхо Все равно мне кажется металл U-рычага тонковат, х з как там запрессовка будет держаться. А так, решение, конечно монументальней моего,мое ближе к наколенному
petroff-a 27-06-2013 18:07
quote:Originally posted by Scharald: к наколенному
если есть токарка - то это уже не наколенке. и ничего монументального... толщина железки рычага - 2мм, а пластины - 3мм. Наверное надо оську сделать Ф5,5 , и чтобы гайка ложилась на переход с М5 на Ф5,5...
