quote:Изначально написано wellad: УСМ для полуавтомата делал по этой схеме.
Чутка поправить, а так вполне нормальная схема.
PS Для данного решения будут все схемы одинаковы, различаются формой и расположением рычагов. PSS На крайняк можно без дросселя и нормального усм, заправлять через клапан кранчик и примитивное шептало.
sax 02-02-2017 20:54
А эскиз с размерами открывашки можно увидеть? И какой примерно для 6.35 на вскидку пробовать объём накопителя. Ну если есть какие то теоретические цифры.
wellad 02-02-2017 21:02
quote:Originally posted by Serj777: На крайняк можно без дросселя и нормального усм, заправлять через клапан кранчик и примитивное шептало
Можно, но лучше с разобщителем. Посмотреть как закрывается.
sax 02-02-2017 21:04
quote: Можно, но лучше с разобщителем. Посмотреть как закрывается.
Я тоже за то чтоб тестить стенд с нормальным УСМ.
Serj777 02-02-2017 21:19
quote:Изначально написано sax: А эскиз с размерами открывашки можно увидеть? И какой примерно для 6.35 на вскидку пробовать объём накопителя. Ну если есть какие то теоретические цифры.
Думаю кубиков до пяти с проставками на 4, 3 и 2 кубика. Стараться в геометрии объема длину и ширину накопителя в сечении выдержать в пропорции 1:1.
PS Эскиз сегодня выкладывал. Размеры делайте под себя.
sax 02-02-2017 22:13
quote: Эскиз сегодня выкладывал. Размеры делайте под себя.
Эскиз я вижу, мне для себя не нужно делать, я думал делать общий тест. Коль мы уже собрались тут вместе что то родить. Потому и просил с размерами и сказал что могу пробовать тестить под 6.35 ибо 4.5мм у меня стоить на изделии и снимать его для тестов я не буду, а 5.5мм не хочу резать посадки, планирую его на продажу, так что для тестов могу только 6.35 Зачем сидеть и масштабировать эскиз и пытаться сохранить пропорции.Если есть рисунок в проге, то он имеет и размеры )
Vadim Nord 02-02-2017 22:44
quote:Originally posted by sax: какой примерно для 6.35 на вскидку пробовать объём накопителя. Ну если есть какие то теоретические цифры.
На вскидку, 1 кубик на 10 Дж.
Serj777 02-02-2017 22:50

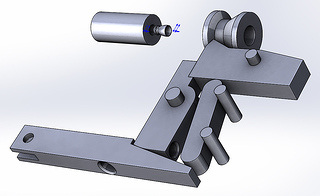

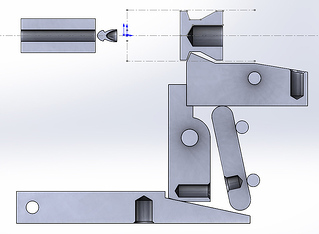

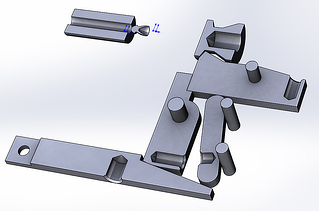

На ударнике угол не правильный. В общем как то так.
Для стенда из стали 10мм, что бы любую дурь выдержать.
wellad 02-02-2017 23:13

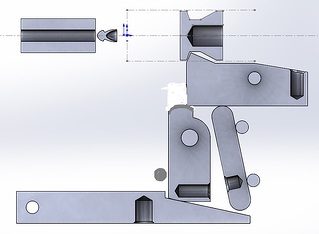

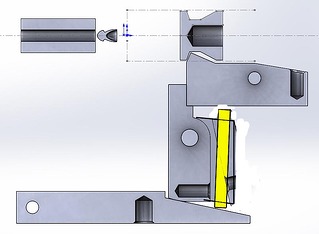

Проще вот так сделать
Serj777 02-02-2017 23:14
Размеры делайте как вам удобнее.
wellad 02-02-2017 23:17
Как быстро ты картинки рисуешь
Serj777 02-02-2017 23:17
quote:Изначально написано wellad: Проще вот так сделать
Да.
sax 02-02-2017 23:20
Я не совсем понял принцип работы УСМ, тот что выложил wellad я понял, а тут не совсем. И почему углы острые в месте зацепа размыкателя и шептала, почему не сделать по радиусу ? Только ось сместить так чтоб обкатать вокруг неё, Срыв должен идти по радиусу оси, чтоб не менять услие на СК
Serj777 02-02-2017 23:37
quote:Изначально написано sax: Я не совсем понял принцип работы УСМ, тот что выложил wellad я понял, а тут не совсем. И почему углы острые в месте зацепа размыкателя и шептала, почему не сделать по радиусу ?
Все о же самое. Углы токарю проще делать. А так напильничком где нужно пройдетесь.
PS На шептале желобок по уму нужен.
Vadim Nord 02-02-2017 23:37
Показаны, условно. Конечно радиус там.
sax 02-02-2017 23:39
quote: Все о же самое. Углы токарю проще делать. А так напильничком где нужно пройдетесь.
Токарю там вообще делать нечего, фрезеровщику, да проще. Но лучше и правильнее на эрозии.Хотя для стенда можно и на фрезерном с напильничком, меня на эрозии пошлют с одной деталькой )) Ну или запросят весело ))
Vadim Nord 02-02-2017 23:49
Тут рядом, вот такой скелет. Реальный!
Serj777 02-02-2017 23:52
Вернемся к редукторам ))

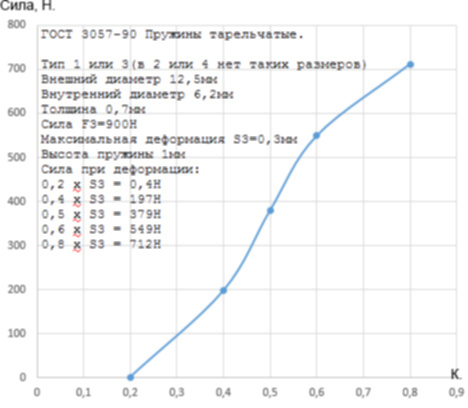

Выбор типа пружинки.
Спиральная или тарелка? У материала есть момент до которого он пружинит и без болезненно возвращается в исходное состояние. За этим моментом есть момент, когда начинает снижаться гибкость и при возврате остается легкая деформация. За этим моментом есть момент, когда материал сильно деформируется и почти не возвращается в исходное состояние. За этим моментом есть момент с разрушением материала.
Т.е. в идеале для того что бы пружина не проседала и не требовалась регулярная подстройка, пружины должны работать в линейной области своей характеристики.
Исходя из этого при одинаковых габаритах тарельчатые пружины сильно выигрывают. Но при этом пружины имеют очень малый ход и для увеличения хода набирают пакет тарелок.
Т.е. для: Внешний диаметр 12,5мм Внутренний диаметр 6,2мм Толщина 0,7мм Максимальная нагрузка должна быть от 0,5 до 0,6 х S3. Получается что при этом пружинку больше 50кг грузить плохо.
PS Т.е. на этой пружинке диапазон регулировок редуктора не должен превышать 50кг(например редуктор будет выдавать от 80 до 120атм).
wellad 02-02-2017 23:53
Посмотрите на реальные УСМ, там кромки срыва острые. Радиусы не смогут отложить выстрел. Вернуть СК назад.
