quote:Изначально написано sax: Тело всего клапана капрлон, запирать будет торцом среднего диаметра по конусу сверловки, протекать по одной продольной царапине ? Всё верно ? Жёсткость пружины какая ? Винт чисто технологический никаких регулировок ?
В принципе да. Царапин может быть больше. Я на эскизе четыре сделал.
Serj777 31-01-2017 02:57
quote:Изначально написано wellad: Не так все. У хубена пружинка давит на закрытие. Воздух передавливает когда давление выравнивается. Закрывается быстрее. Так понял из видео.
Попробуем разобраться.
Редуктор(кстати с внешней регулировкой, схемку бы) стоит в резервуаре. За ним некий объем диаметром трубы резика и длинной где то 100мм. Выходит это все на деталь с лыской, которую поджимает снизу подпружиненный ШТОК(герметизация кольцом) с красной пружиной.
Деталь с лыской подпружинена на открытие, где то ~1кг. Шток подпирает деталь с лыской злой/красной пружинкой 15-30кг.
Условно заредукторное 100кг. Слили накопитель, деталь слыской поджалась штоком с красной пружиной. Накопитель 0кг, площадь запирания 1см2, деталь с лыской соткой кг прилепило к седлу! Площадь уплотнения штока с красной пружиной 1/3 см2, пружину пережимает давлением и она больне не упирается штоком о деталь с лыской. Т.е. шток выдавило вниз.
Натекает по лыске в накопитель. При 99кг деталь с лыской открывает накопитель. Шток так и остается отжат вниз.
Слив накопитель, шток с красной пружинкой бьет по детале с лыской и сажает ее в седло.
Дальше все по кругу.
Если сравнивать с отверстиями, то должно это выглядеть как то так.
RICCI 31-01-2017 08:04
quote:Originally posted by Serj777: Редуктор(кстати с внешней регулировкой, схемку бы) стоит в резервуаре.
Почему то никто о нём не вспомнил хотя вещь тоже не малозначимая простой есть от Victor620, ниже он же доработанный.
sax 31-01-2017 11:39
На зелёном темка была недавно, может на что натолкнёт. Я к тому хотелось бы чтоб не было зависимоти от входного давления.
wellad 31-01-2017 22:19
quote:Originally posted by RICCI: от Victor620
Делали его? Как-то резинки не внушают доверия.
RICCI 31-01-2017 22:44
quote:Originally posted by wellad: Делали его? Как-то резинки не внушают доверия.
Да вы правы в теме пишут что верхняя резинка слетает потому я написал что ниже в теме есть доработанный этот же редуктор я же ещё нет не делал я про него забыл он рисунок этот давно у меня в разработке выходного дня, резинку можно тупо заменить на капролон как соединить вариаций много.
Serj777 31-01-2017 22:55
Интересно. Не обращал внимание на схемы с резинками
Serj777 31-01-2017 23:26

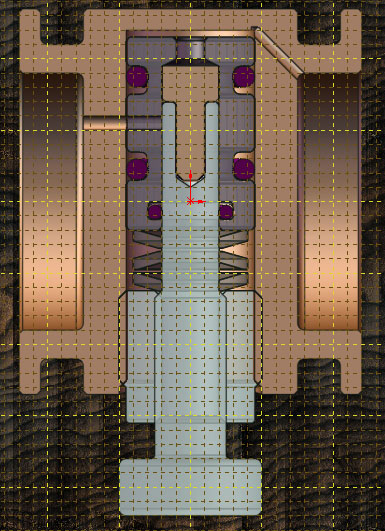

А что на счет этой схемы? Тут регулировка снаружи. Резьбы: М10х1, М7х1 Кольца (ГОСТ 9833-73) 006-009-19 2шт, 003-006-19 1шт
PS Тут точно только практика покажет.
RICCI 31-01-2017 23:39
Так она у всех таких снаружи потому и интересна где то просто не показана.
Serj777 31-01-2017 23:48
quote:Изначально написано RICCI: Так она у всех таких снаружи потому и интересна где то просто не показана.
Неужели ни кто не перечертил, что нить, хорошо себя зарекомендовавшее?
PS Тут если своим путем идти, как минимум ведро железа сточить нужно, пока действительно хорошую и долго живучую штуку сделаешь.
Serj777 31-01-2017 23:54
quote:Изначально написано wellad: Делали его? Как-то резинки не внушают доверия.
В место резинок просятся капролоновые уплотнения.
PS Еще без дубовых рычагов, стабильность может быть не сильно хорошей. Я не экспериментировал, тут только теория.
sax 31-01-2017 23:54
Всего 3 тарелки ? Какой размер тарелок и диапазон регулировок ? Судя по схеме наши стандартно используемые 12.5х6.2х0.7 не пойдут.
wellad 31-01-2017 23:56
quote:Originally posted by Serj777: как минимум ведро железа сточить нужно,
Это и останавливает. На изыскания очень много времени надо.
Serj777 01-02-2017 12:01
quote:Изначально написано sax: Всего 3 тарелки ? Какой размер тарелок и диапазон регулировок ? Судя по схеме наши стандартно используемые 12.5х6.2х0.7 не пойдут.
Это эскиз Ивана(Борщевича) 2009 года. Позднее он хвастал редуктором с внешней регулировкой и на сколько я помню, все жило при регулировки по давлением.
RICCI 01-02-2017 12:22
Так Виктора редуктор тоже пишут работает.
Serj777 01-02-2017 12:26
Пока что понял: Для точной регулировки ход лучше по больше. Значит пакет тарелок должен быть по больше. Это также даст более легкое вращение регулятора давления. Внешний диаметр сопла чем меньше тем лучше. Уплотнение капролон. Отверстие в сопле пофиг, от 0,3 до 0,7мм. Влияет на скорость прохода воздуха.
PS Дюза - слово паразит, транслит с немецкого. Переводится как сопло.
Serj777 01-02-2017 12:29
quote:Изначально написано RICCI: Так Виктора редуктор тоже пишут работает.
Так на той картинке детальки просятся поделиться пополам и резинки смениться на капролон.
PS Рабочую схему бы глянуть.
sax 01-02-2017 12:29
Ну редуктор то дело такое, второе как говорят. Лично я не вижу большого козыря в регулировке давления для изменения скорости. Зачем её менять настроился и стреляй. У меня на мой электричке я могу оперативно одной кнопкой выбрать любую из 3 запрограммированых скоростей. Но моя практика показала что это в реальной стрельбе не используется, ибо пристрелка, новые поправки и прочее. Вообщем крутить постоянно никто не будет. Думаю нужно сосредоточить сейчас акцент на сам клапан, УСМ, реализацию проворота барабана. Чтоб можно было начитать делать макет пробовать откатать зависимость скорости от давления в накопителе и его объёма. И откатать работоспособность связки как минимум самоткрывашка+усм, как максимум самоткрывашка+усм+проворот барабана.
sax 01-02-2017 12:37
quote: Для точной регулировки ход лучше по больше. Значит пакет тарелок должен быть по больше. Это также даст более легкое вращение регулятора давления.
Всё верно, например на Рапторе сейчас если я не ошибаюсь около 16 тарелок 12.5х6.2х0.7 одиночно. А раньше было столько же, но пакетом по две. Более мягкая пружина думаю стабильнее работает и желательно в диапазоне не более 50% от своего сжатия максимального. По остальным пунктам тоже верно.
wellad 01-02-2017 12:38
И это правильно. Оперативно-регулируемый редуктор нужен для стенда. А рабочий я всегда покупаю. Так проще. Под свои размеры и давления.
