Личнае письма мне лучше писать в почту, а то на эти отвечать трудно. А вот вопросы по этой пулялке задавайте здесь. О подвижной стенке. Она
на пружине оттягивается назад на упор и делит накопитель. Она не
герметична. При выстреле движется вперед до стенки и затыкает выпуск.
Паф-клапан идет вперед и затыкает ствол. К этому моменту пиф-клапан уже
закрыт(он теперь ударный), и происходит закачка СО2 из накопителя в
пиф-полость и сдвижка стенки назад. Можно стрелять еще раз без
дозаправки, скорость падает на 20-30м/с. Тут все не просто, зазоры должны как-то соотносится друг с другом, я пока закономерностей не знаю. Если кто хочет делать, идите моим путем. Чертежей публиковать не буду.
ringman 05-09-2005 22:18
Тонкий шток пиф-клапана подпружинен?
Petrucha 06-09-2005 11:11
На предыдущей странице написано, что "да".
Petrucha 18-10-2005 10:28
По поводу скорости открывания. Утяжелил паф-клапан вдвое латунной втулкой на циакрине. Скорость упала(вроде?) на 3м/с. Поиграл ходом клапана. Правило площадей работает четко.
SLAVEY 19-10-2005 17:17

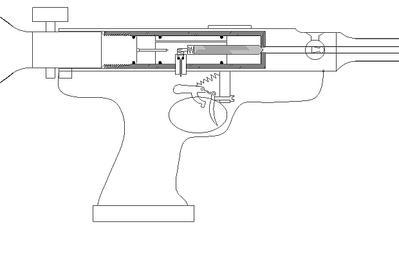

Нарисовал тут схему по мотивам Petrucha попробую рисунок вставить...
SLAVEY 19-10-2005 17:25
Ув. Petrucha! будет ли это работать на ВВД? Исходные материалы: цилиндр от Зуля 311 со стволом и шаровым затвором, Балон пейнтбольный 0,5л. с редуктором (надеюсь получится его настроить с 55атм. до 80-100)рукоятка от иж-53
SwD 19-10-2005 17:27
Утяжелил паф-клапан вдвое латунной втулкой на циакрине. Скорость упала(вроде?) на 3м/с. Интересней было бы облегчить вдвое.. Зависимость-то нелинейная.. Сколько он весит? Впрочем, ускорение зависит от разницы давлений и площадей..
Petrucha 20-10-2005 13:10
2 SLAVEY Работать
должно, только надо подбирать зазор в паф-клапане, чтобы он не
открывался при дозаправке. И баллон вниз загнуть, иначе неудобно.
Самого посещают такие мысли про 53-й. 2 SWD Он весит грамма
полтора, даже на пол-грамма замучаешься облегчать, но сейчас понятно,
что это ничего не даст. А вот увеличение накопителя вдвое даст метров
семь, посчитано и проверено жидкой фазой. Это ,правда, повлечет
некоторое утяжеление клапана, поэтому и проверял.
SLAVEY 20-10-2005 18:04
"Работать должно, только надо подбирать зазор в паф-клапане, чтобы он не открывался при дозаправке" Если можно поподробнее: 1. Система стабилизуется только за счёт разницы площадей и зазора? Или мошность подпирающей ПАФ пружины тоже важна? 2. Зарядка для каждого выстрела принципиальна? Возможна ли постоянная подача воздуха в накопительную камеру?
Минус при использовании воздуха в обязательном наличии редуктора. А
плюс... Если система будет работать стабильно на разных давлениях, то
возможно использование СО2 для плинка летом, а ВВД для охоты круглый
год! Ещё радует простота конструкции. КИТ для переломок! О как меня зацепило... Присоединяйтесь, господа, а то автор год обещал думать.
Petrucha 20-10-2005 18:25
Паф-пружина в
твоей схеме нужна. После выстрела она слегка подожмет клапан к стволу,
начнется повышение давления в паф-полости, а только потом газ пойдет
через зазор в пиф-полость. Если зазор мал и пружена слаба, возможно
приоткрывание паф-клапана. Но лечится, думаю. Подвижный накопитель
мне понадобился только для зарядки пули. В переломке или с крановым
затвором паф-полость можно постоянно подпитывать через жиклер. То есть
мне так кажется, не пробовал.
SLAVEY 21-10-2005 14:22
2Petrucha: Спасибо за ответ! Не совсем понял насчёт подвижной стенки. при её помощи воздух из ПАФ камеры расходуется не весь и остаётся на 2 выстрел?
Petrucha 21-10-2005 14:45
Остается на 5-6 слабеющих выстрелов.
Буч 06-04-2006 21:01
quote:Originally posted by Petrucha: Ну, это в следующую...
во:
ДЮВ 07-04-2006 14:58
2Буч В158тысяч
раз проще спомощью тоненькой трубочки.Например от терморегулятора
холодильника или капилляра от самописца. Удачи ДЮВ
Буч 07-04-2006 22:20
quote:Originally posted by ДЮВ: 2Буч
В158тысяч раз проще спомощью тоненькой трубочки.Например от
терморегулятора холодильника или капилляра от самописца. Удачи ДЮВ
А я люблю, чтоб функционально. Мы не ищем легких путей... В моей предыдущей винтовке одна деталюшка выполняет 4 функции.
Petrucha 06-10-2006 02:25

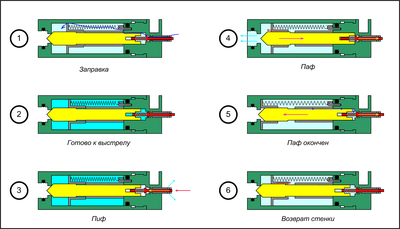

А как вам такая схема? Она
сложнее базовой, но не требует перестройки ударника под разные
давления. При заправке такой "чпок" прикольный раздается... На СО2 не
работает, резинки пухнут. На воздухе эффективность не отличается. Из-за маленького накопителя скорость СР10,5 283м/с на 120атм при расходе 8,8 см3/Дж. С
расходом некоторые непонятки у меня. Теоретический объем, отсекаемый
стенкой, 1,6см3. А давление в баллоне падает, как будто сливается 2см3
сжатого воздуха. Если стрелять со стенкой без пружины, то есть она в
переднем положении остается, то пуля даже вылетает 30-50м/с.
Расходуется при этом 0,2 см3 сжатого воздуха ( на потери при заправке,
пиф, и микровыстрел). Куда еще две десятки девается, неясно. По зазору
стенка-корпус вроде не может столько перетекать: стенка легкая, пружина
слабая, время маленькое.
Схема сделана с "боевой" сборки, диаметр накопителя - 20мм. Загадка в стиле Кайнына: Как стравить накопитель для разборки?
Кайнын 06-10-2006 10:57
загадка в стила
Кайнына другая - как при такой схеме подвижная переборка уходит назад
при заправке (рис.6), если ее поддавливает вперед пружинка? а давление
за ней и перед ней одинаковые и площади тоже... или там пружинка тянущая (вроде справа крючок)?
Petrucha 06-10-2006 12:11

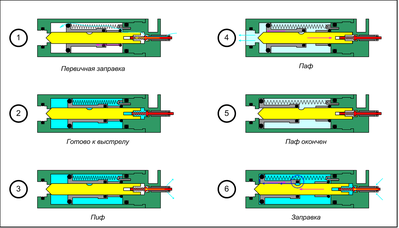

Тянущая, конечно. А это базовая схема.
Кайнын 06-10-2006 12:16
тогда ответ в стиле Кайнына - если он работает и герметичен - то нечего и разбирать.
а если негерметичен - то сам стравится.. я угадал?
Demyan 06-10-2006 12:18
О как! Сколько теперь забот у Петрухи. Стоило перейти на воздух:-) Посмотреть приятно.
Сделал еще одну булочку
