quote: Лично я по пилил две шестёрки на куски ради эксперимента и пришёл к выводу, и Серж рассчитал, что длиннее 400-420 мм при высоких атм в накопителе, ставить смысла нет .
Серёга, на каких параметрах системы ты пилил шестёрку ? Вес пули, давление в накопителе, объём накопителя и какая скорость получалась ?
handmake 30-01-2017 12:51
quote:Изначально написано sax: В смысле между накопителем и редуктором будет ещё одна камера с неким объёмом ? Равным чему ? А будет ли при этот соблюдаться стабильность скорости ? Ведь одно из прелестей самооткрывашки при условии нормально редуктора. стабильная скорость метр в метр, по сути как у ППП
Саш, в открывашке или всё улетает, или должно быть что то что препятствует поддуву из редуктора. Тогда будет стабильность по скоростям. По крайней мере в моих экспериментах было так.
P.S. С лёгким клапаном, может быть всё по другому, не знаю, утверждать не буду.
sax 30-01-2017 12:53
quote: В ролике по разбору Нубна дроссель с насечкой четко показан. Там безударная заправка накопителя. Еще есть другой пример из серийно выпускаемых, там мембрана, через которую происходит накачка.
Но редуктор в системе есть, не совсем понимаю суть безударной накачки накопителя. Разве через редуктор накачка будет ударной, там ведь дюза может быть 0.4-0.6мм. Может у меня вечером уже закипиает, что то не совсем пойму, может есть схематично показать ?
wellad 30-01-2017 01:04
Дозатор позволит регулировать скорость пули. Им можно менять продолжительность выстрела.
Serj777 30-01-2017 01:12
quote:Изначально написано sax: Но редуктор в системе есть, не совсем понимаю суть безударной накачки накопителя. Разве через редуктор накачка будет ударной, там ведь дюза может быть 0.4-0.6мм. Может у меня вечером уже закипиает, что то не совсем пойму, может есть схематично показать ?
Между редуктором и клапаном всегда есть объем и ему ни когда не нужно иметь без контрольного доступа к объему накопителя. Иначе клапан будет работать как захочет, т.е. ни как))
Serj777 30-01-2017 01:14
quote:Изначально написано wellad: Дозатор позволит регулировать скорость пули. Им можно менять продолжительность выстрела.
Можно по подробней. Тут я что то не до понимаю.
handmake 30-01-2017 01:17
Прошло более трёх лет и всех условий обрезания сейчас не упомню, но резал точно из-за объёма ( уменьшал) накопителя. За эталон было взято 100 енотов. На 600 мм дудке было 6 кубов при 150 атм, а на 400 мм 3.5 куба при 130 атм. Всё что резал менее 400 получить эталон не вышло.
P.S. + у меня клапан тяжёлый 140 грамм, так что за эталон мои данные для вашего лёгкого клапана могут и не сойтись по давлению и кубатуре.
По поводу дросселя, картинку долго искать в папках (88 папок на 25 гигов), думаю Серж быстрей найдёт.
handmake 30-01-2017 01:28
quote:Originally posted by wellad: Дозатор позволит регулировать скорость пули
Дозатор позволит комфортно клапану припарковаться на место. Без него клапан будет парковаться ударно с поддувом.
RICCI 30-01-2017 09:29
quote:Originally posted by handmake: Саш, в открывашке или всё улетает, или должно быть что то что препятствует поддуву из редуктора. Тогда будет стабильность по скоростям. По крайней мере в моих экспериментах было так.
Потому я вам пинтбольную схему и показал, если завязать на спусковой крючок заполнение объёма будет още самолёт, шток можно още пару мм сделать чтоб нагрузки меньше.
quote:Originally posted by handmake: Без него клапан будет парковаться ударно с поддувом.
В хубене нет пружины потому только воздухом а если поставить разница будет быстрее будет парковаться.
wellad 30-01-2017 09:36
quote:Originally posted by Serj777: Можно по подробней. Тут я что то не до понимаю.
Между редукторои и дозатором есть какой-то объем, из которого "подпитывается" накопитель. Дозатор закрывается не мнгновенно. Вот от времени закрытия дозатора и будет зависеть время выстрела. Может сумбурно объяснил
vovik5413 30-01-2017 10:13
Когда оттюнить под вот этовот про то что здеся грят - и куда атдавать стрелялку? Мне на Егаря штоб. Вот этовотвсё приладить...
Andros0479 30-01-2017 10:23
Да все туда же, д.Вова - в поднебесную ...
бывший электрик 30-01-2017 10:44
ничего не понял - но интересно ..
RICCI 30-01-2017 11:03

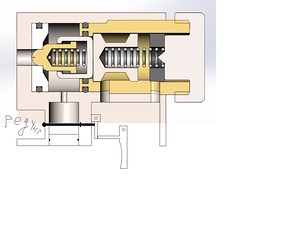

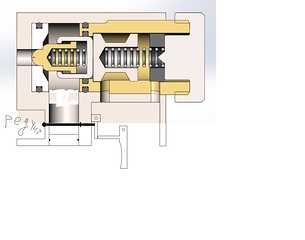

Я если буду делать хубен типа, завяжу спусковой крючок с дозатором типа так, крючок отпустил он нажал на шток воздух заполнил клапан.
И ещё усм уже не нужен с разобщителем, воздух уже контролируем будет.
sax 30-01-2017 12:06
На последних эскизах у нас клапан свободный, то есть не подпружиненный ходит вдоль оси только на величину паза. Что даст ему быстро закрыться если будет мягкое наполнение накопителя, да ещё и приток воздуха ВД будет с боку клапана ?
sax 30-01-2017 12:56
quote: Я если буду делать хубен типа, завяжу спусковой крючок с дозатором типа так, крючок отпустил он нажал на шток воздух заполнил клапан.
В этом узле нужна будет тонкая регулировка, и даже если шток будет 2мм диаметром он будет давить на СК силой 5кг и открытие там будет ступенчатое, если там будет стоять О-ринг то сначала площадь будет давить на диаметр по запирающему шляпки клапапна, а после по диаметру штока уже, разница будет большая по силе в раза 2-3 Нужно как то посчитать плечи, и какое там будет отверстие для заполнения, чтоб быстро накопитель набрать. Я думаю темп стрельбы 0.5сек выстрел, быстрее уже баловство.
RICCI 30-01-2017 13:16
quote:Originally posted by sax: На последних эскизах у нас клапан свободный, то есть не подпружиненный ходит вдоль оси только на величину паза. Что даст ему быстро закрыться если будет мягкое наполнение накопителя, да ещё и приток воздуха ВД будет с боку клапана ?
Можно дроссилировать его как хочешь.
quote:Originally posted by sax: В этом узле нужна будет тонкая регулировка, и даже если шток будет 2мм диаметром он будет давить на СК силой 5кг и открытие там будет ступенчатое, если там будет стоять О-ринг то сначала площадь будет давить на диаметр по запирающему шляпки клапапна, а после по диаметру штока уже, разница будет большая по силе в раза 2-3 Нужно как то посчитать плечи, и какое там будет отверстие для заполнения, чтоб быстро накопитель набрать. Я думаю темп стрельбы 0.5сек выстрел, быстрее уже баловство.
Пять килограмм это при каком давлении? У меня система рычагов открывала клапан на редукторе пентбола при давлении 150 атм
sax 30-01-2017 13:42
quote: Пять килограмм это при каком давлении? У меня система рычагов открывала клапан на редукторе пентбола при давлении 150 атм
При 150Атм, но это на шток 2мм. если он запрётся по конусу диаметром 3мм то усилие отрыва будет 10кг. Как вообще ты видишь этот шток ? Форма. диаметр, что выступает запиранием ? И место дросселирования(отверстие, лыска, понижение диаметра ) ? В принципе там можно поиграться с плечами и компенсировать силу штока пружиной частично.
RICCI 30-01-2017 17:27
quote:Изначально написано sax: При 150Атм, но это на шток 2мм. если он запрётся по конусу диаметром 3мм то усилие отрыва будет 10кг. Как вообще ты видишь этот шток ? Форма. диаметр, что выступает запиранием ? И место дросселирования(отверстие, лыска, понижение диаметра ) ? В принципе там можно поиграться с плечами и компенсировать силу штока пружиной частично.
Шарик через резинку, никакой лыски чтоб заполнялся не резко по штоку, поиграться плечами нам надо то шток на пол миллиметра сдвинуть если не меньше.
Serj777 30-01-2017 20:21
quote:Изначально написано wellad: Между редукторои и дозатором есть какой-то объем, из которого "подпитывается" накопитель. Дозатор закрывается не мнгновенно. Вот от времени закрытия дозатора и будет зависеть время выстрела. Может сумбурно объяснил
quote:Изначально написано handmake: Дозатор позволит комфортно клапану припарковаться на место. Без него клапан будет парковаться ударно с поддувом.
