Спасибо за советы! Целая дисертация получается! Вобщем надо рулетку ломать, лепески делать, а там видно будет!
ПС Fake Конические перегородки-дросель тоже применил? Все как на эскизике в 1 сообщении или что-то свое пришлось придумать!
Fake 20-03-2009 09:17
Концепция как на рисунке ТВА. С небольшими вариациями.
Инспектор 20-03-2009 22:00
Сделал первый
лепесток из пружины 5м рулетки! Сразу же заработал (видать хорошо
проработал по совету Fake) захлопывается с таким специфическим звоном
и при холостом и при пульке, только не много запаздывает часть воздуха
вылетает но уточню часть - так как по тесту с занавеской это хорошо
видно! Но звук прикольный бдзин,
хлопок клапана, шепение из-за всех щелей, и в это всемя слышно как
лепесток колышется! ))) Пули пролетают не цепляют!
Интересно сделал
дросель не из конических шайб а проще, втулка с много мелкими
отверстиями по типу револьверного барабана - при такой схеме воздух
выходит равномерно без завихрений по всей площади!
Fake 20-03-2009 22:49
quote:Originally posted by Инспектор: только не много запаздывает часть воздуха вылетает но уточню часть - так как по тесту с занавеской это хорошо видно!
Проведи тест по листу (ТЛ). Разряди винтовку. Возьми
листа А4 обычной бумаги 80г/м. Удерживая пальцами за середину верхней
части листа, поднеси его к модеру на расстояние 10см. Выстрели холостым
в середину листа и замерь отклонение нижней части.
Я клею лист куском изоленты к перекладине стула, под лист кладу рулетку. Так удобней.
Посмотри, на сколько у тебя отклоняется лист. А то прям интересно С первого раза заработал Фантастика
Инспектор 20-03-2009 23:19
Ок попробую, балон насосом докачаю и попробую! То что лист отлетит это однозначно, радует то что большая часть воздуха стравливается из всех щелей, и лепесток не цепляет! Также порадовал свой дросель, так как конических шайб самому не сделать и ничего подходящего не подобрал! Немного
напрягает этот звон из модера прям музыкальный, бздинь(захлопнулся),
пшшшшш (дует во все щели), пук (обратно отлип) и дзззззз(дребезжит
лепесток при отлипании)! Вот теперь думаю надо ловить момент
срабатывания, вот для этого лепесков надо побольше!
Также интересно как сказывается на расходе и времени срабатывания БК, это запертый воздух в стволе?
Fake 20-03-2009 23:35
quote:Originally posted by Инспектор: Также интересно как сказывается на расходе и времени срабатывания БК, это запертый воздух в стволе?
Я боюсь стрелять дома без модера, а с модером у меня расход 7,6-8 кубика на Дж. Я думаю это не много
Если
знаешь расход своей винтовки, то посчитай какое давление будет в модере
и стволе, если клапан закроется моментально, т.е. запрет весь объем. Если
мне не изменяет склероз, то какая-то из моих ранних прикидок давала
16атм. Прикрепленный к дренажу манометр, в пике показал 2 атм.
По некоторым теориям, БК закрывается когда пуля еще в стволе. Тогда УОС на расход повлиять не может. Новые
теории допускают что на прямотоке клапан может в начале плато
закрываться когда пуля еще в стволе, в конце плато - когда пуля
вылетела, в середине плато - переходной процесс, который некоторые
отмечают ухудшением кучности. Но тут многое зависит от длины ствола,
скорости пули и настроек винтовки.
quote:Originally posted by Инспектор: и дзззззз(дребезжит лепесток при отлипании)
Это всего лишь еще одна задача, которую тебе предстоит решить
Инспектор 20-03-2009 23:56
quote:Originally posted by Fake: Это всего лишь еще одна задача, которую тебе предстоит решить
Ну это мы придумаем есть уже пару вариантов!
quote:Originally posted by Fake: По некоторым теориям, БК закрывается когда пуля еще в стволе. Тогда УОС на расход повлиять не может. Новые
теории допускают что на прямотоке клапан может в начале плато
закрываться когда пуля еще в стволе, в конце плато - когда пуля
вылетела, в середине плато - переходной процесс, который некоторые
отмечают ухудшением кучности. Но тут многое зависит от длины ствола,
скорости пули и настроек винтовки.
У
меня редукторная, но ствол коротковат 380мм, по тестам видно что воздух
еще разгоняет пулю в самом конце ствола, поэтому возможно что клапан
еще открыт хотя не факт, тоже самое может быть и при уже запертом БК!
Fake у тебя винтовка редукторная или прямоток, ты как считаеш у тебя БК когда закрывается? Анализировал?
Fake 21-03-2009 12:09
quote:Originally posted by Инспектор: Fake у тебя винтовка редукторная или прямоток, ты как считаеш у тебя БК когда закрывается? Анализировал?
Прямоток. Что бы анализировать, надо хотя бы представлять сам процесс, а у меня пока с этим туго. Я пока более приземленным озадачен С работы уволили последнего токаря, так мне теперь шайбу выточить и то проблема... Лежат потроха на эдганомодер, а собрать не могу - сломал шайбу, которая пробкой является... Прям хоть из листа ее выпиливай...
Если будет какая идея как проверить момент закрытия БК на коленке, так я за любой кипиш кроме голодовки Предлагай
Инспектор 21-03-2009 02:10
Fake что-то у нас тут с тобой чисто диалог , ни кому видать и не интересна что-ли эта тема! Или все уже сделали себе УОСы?
Инспектор 21-03-2009 02:57
Кстати с этим ЛК нашел еще одно место откуда в винтовке сифонит при выстреле! Устройство для проверки герметизации винтовки!
TVA 21-03-2009 03:00
quote:Originally posted by Инспектор: Или все уже сделали себе УОСы?
Давно сделали . Их уже перепродают на вторичном рынке
Инспектор 21-03-2009 03:26
TVA Ну это и не УОС, а так какой то отсекатель утяжелитель!
solong 21-03-2009 10:25

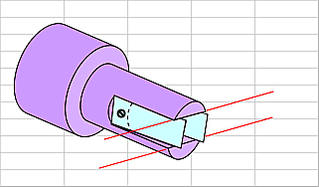

Здравствуйте! Это пожелание. Вот, придумался вариант компоновки ЛК, предложенного ранее TVA. После
выреза в трубке по красным линиям, лепестки при схлопывании двигаются
навстречу друг другу в образованном проеме. Регулировка осуществляется
подбором материала лепестков, их длины, угла схождения за счет скоса
посадочного места относительно продольной оси. Стравливающее отверстие
заменяют рабочие зазоры между лепестками и корпусом трубки.
Zmey177 21-03-2009 11:14
Имхо, не
заработает. фактически, на концы лепестков приедтся вся сила встречного
удара. одно дело, когда лепесток "плоско" накатывается на основание,
другое - когда два лепестка со всей дури встречаются друг с другом. Они просто зажуют друг друга, и все. Подобная
схема встречалась, но между лепестками была опорная трубка, срезанная
на клин оживальной формы с двух сторон. Главный недостаток - именно эта
трубка, в которой пулю потянет к ближайшей стенке при любой несоосности
(а она будет).
------------------ Good... bad... I`m the guy with the gun.
Инспектор 21-03-2009 11:15
quote:Originally posted by Fake: Посмотри, на сколько у тебя отклоняется лист. А то прям интересно С первого раза заработал Фантастика
Ок
провел тест как ты сказал, лист колышется не сильно, максимум на пару
см! Сам удивился, с вечера в тишине казалось что дует сильнее, наверно
из-за звука клапана, он шумноват! Снял клип там все видно если интересно скину тебе! Приятно
то что пули полетели ровнее без расколбаса, значительно ровнее (В
оптику это видно хорошо), по сравнению с этим-же модером но в котором
куча перегородок вместо ЛК!
Fake 21-03-2009 11:29
quote:Originally posted by Инспектор:
Ок
провел тест как ты сказал, лист колышется не сильно, максимум на пару
см! Сам удивился, с вечера в тишине казалось что дует сильнее, наверно
из-за звука клапана, он шумноват! Снял клип там все видно если интересно скину тебе! Приятно
то что пули полетели ровнее без расколбаса, значительно ровнее (В
оптику это видно хорошо), по сравнению с этим-же модером но в котором
куча перегородок вместо ЛК!
Ролик выложи на ютубе. Или ролик персонально для меня?
Инспектор 21-03-2009 11:50
Да для тебя и в хорошем качестве! Такой материал интересен ускому кругу людей, так что на Ютубе и прочее ему не место
Fake 21-03-2009 11:53
quote:Originally posted by Инспектор: Сам удивился, с вечера в тишине казалось что дует сильнее, наверно из-за звука клапана, он шумноват!
Значит тебе осталось решить три задачи: 1 Попбороть звук лепестка. 2 Побороть общий звук выхлопа. 3 Сократить габарит модера.
Если задачи N3 не стоит, то ее можно заменить обеззвучиванием дренажа.
ZDL 21-03-2009 11:55
Инспектор, калибр, скорость, какие? Перегородка перед клапаном одна? Если да, то это похоже на первую мою схему, работала превосходно, но лепесток долго в ней не жил. Удачи.
Инспектор 21-03-2009 11:59
4,5 скорость 270 0,68 м/с! С какой стороны перегородка интересует? Вобще так Дросель ,клапан, и модер 2 камеры с мехом!
