quote:Originally posted by sAg-: Осталось решить вопрос по поводу окна выбрасывателя. Что является правильным, овальное или прямоугольное, предстоит выяснить. Но что могу сказать точно, прямоугольное окно не доказывает, что затвор от травматика.
Главное чтобы нравилось. Я вот честно признаюсь, была возможность купить затвор с овальным отверстием, но выбрал с прямоугольным. Антиблик, затвор, целик широкие. Фото есть в теме чуть выше. Что поразительно, затвор сидит на раме очень плотно. Был этому приятно удивлён.
p.s. было бы интересно узнать какое окно "правильнее"
sAg- 05-08-2010 10:12
Вот и узнаем На днях создам темку в нужной ветке.
lomaster 05-08-2010 11:27

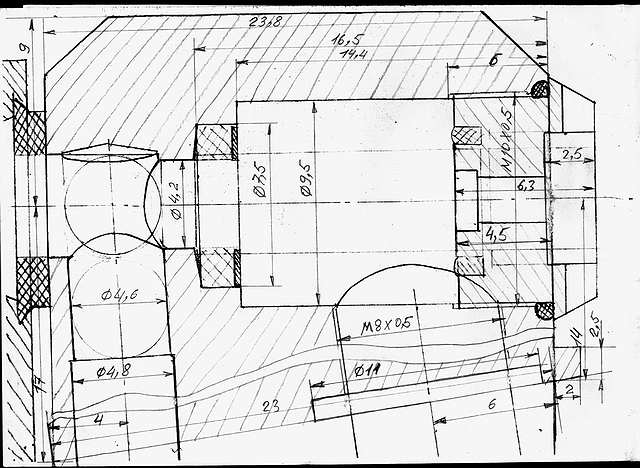

quote:Originally posted by VAT57: Сергей, я с полгода назад занимался подобной проблеммой теоретически.
Интересная схема, её бы конструкторам просчитать, и в меттал для тэста, позднее выложу скан того как выглядит "мой" клапан в сборе
quote:Originally posted by Малорос: С Вашего разрешения сохраню копию.
И я тоже дернул себе глядишь и пригодится
quote:Originally posted by Малорос: Педложенная схема клапана очень интересна.
Если речь идет о схеме комрада VAT57,то согласен
quote:Originally posted by Тагир: p.s. было бы интересно узнать какое окно "правильнее"
Макары вроде с другими окнами не встречались, а вот на газганах и травматиках не понятно почему стали делать такие.
lomaster 05-08-2010 19:22

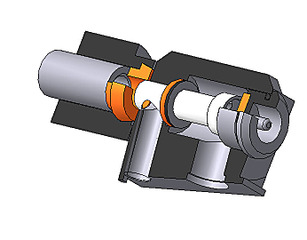

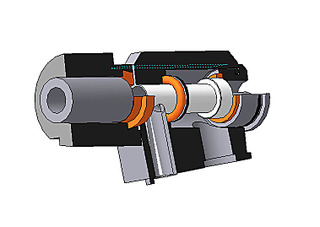

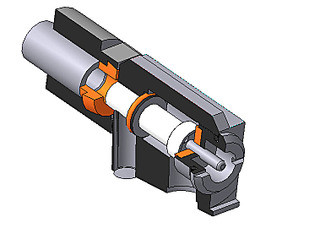

Вот накрапал,
Клапан немного видоизменился
Извините пружинку не нашол (гы-гы)
Седло тоже переделанно. Прикинул я "причинное место к носу"понял что газ все равно будет вылетать в "трубу" поскольку скорость прохождения соплом клапана 4.5мм меньше чем то же расстояние газом. Выше указанная схема в этом плане думаю будет лучше, жаль что деталькоф много, и математических расчетов, уж больно точный прибор получится. Пообщявшись с КИВом понял что прибавку в 5% от его характеристик будет накладно, и посему эту тему отложу(пока не куплю себе игрушку и найду хорошего токаря)
Basil_84 05-08-2010 19:54
quote: Вот накрапал,
Это типа шарик попадает в трубку клапана, и тем самым, при движении клапана в перед исключается отскок шаров вниз? А рабочий ход такого клапана сможете сделать более 4-х мм? Иначе газ будет уходить вниз.
lomaster 05-08-2010 20:03
quote:Originally posted by Basil_84: А рабочий ход такого клапана сможете сделать более 4-х мм?
Можно
Мираж 05-08-2010 23:05
А подаватель нужно остановить точно на кромке после подачи последнего шарика в клапан. Внутренний диаметр передней части иглы клапана 4.5 мм ?Тогда какой внешний диааметр самой иглы клапана? И при довольно ограниченном обьеме расширительной камеры. Идея Серега НУ ОЧЕНЬ НДРАВИЦА, но мозговать и мозговать !
Мираж 05-08-2010 23:26
quote:Originally posted by lomaster: Извините пружинку не нашол (гы-гы)
Выступы и пазы в игле клапана тоже на изометрии не указал.
lomaster 06-08-2010 10:40
quote:Originally posted by Мираж: А подаватель нужно остановить точно на кромке после подачи последнего шарика в клапан. Внутренний диаметр передней части иглы клапана 4.5 мм ?Тогда какой внешний диааметр самой иглы клапана? И при довольно ограниченном обьеме расширительной камеры.
Подователь можно сдеелать в ровень с внутренним диаметром, при пустом накопителе подователь фиксирует клапан и предотврощяет холостой выстрел(я так думаю ) Внешний диаметр сопла с учетом того что должна присутствовать фрезеровка, должна быть 5.5мм.(вчера пришла мысля как сделать направляющую для клапана) расширительную камеру тоже можно увеличить только не за счет увеличения диаметра а её длинны(с терминами проблеммы )
quote:Originally posted by Мираж: Выступы и пазы в игле клапана тоже на изометрии не указал.
Там вроде видно что внутренний диаметр имеет два размера, первый под шар а второй 4мм чтобы шар не закатывался в глубь, да зарядка в штатном режиме.
lomaster 06-08-2010 10:45
quote:Originally posted by Мираж: но мозговать и мозговать !
Жаль не имею точных размеров головы в разрезе, а так можно былобы проресовать и промерить варианты увеличения расширительной камеры.
МР 654 06-08-2010 11:38
Если найду голову отдам ее науки. ( распилю и все замерю ) Штангенциркуль купил
lomaster 06-08-2010 14:32
quote:Originally posted by МР 654: Если найду голову отдам ее науки. ( распилю и все замерю ) Штангенциркуль купил

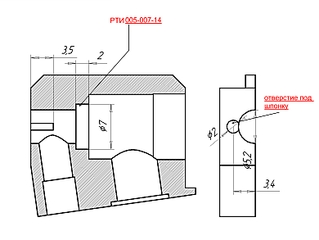

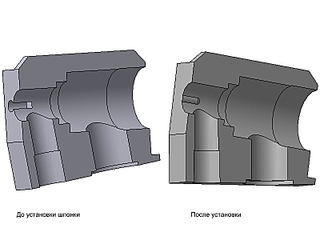

нафига же ее пилить то вот я тут накидал уже с некоторыми изменениями
Ф5.2 проставлен ошибочно, это д.клапана, а в голове Ф5.6
ЮрБор 06-08-2010 15:29
Сергей, ну ты молодец, освоил такую программу, Айвазовский прямо ! А у меня такой программы нет, скачивал что-то похожее, а разобраться не могу. С уважением, ЮрБор.
lomaster 06-08-2010 17:19
увы это все на что я способен малорос заразил
VAT57 06-08-2010 20:09
quote: А у меня такой программы нет, скачивал что-то похожее, а разобраться не могу.
У меня стоит Компас 11и AutoCad ,но мне не нравится. На бумажке в масштабе 10:1 в 5 раз быстрее ,нагляднее и с размерами получается. Баловство для студентов это по большому счёту.
Basil_84 06-08-2010 20:15
quote: Баловство для студентов это по большому счёту.
Ну не скажите. Просто вы не ставите перед собой те задачи, на которые рассчитана программа.
lomaster 06-08-2010 21:02
quote:Originally posted by VAT57: У меня стоит Компас 11и AutoCad ,но мне не нравится. На бумажке в масштабе 10:1 в 5 раз быстрее ,нагляднее и с размерами получается. Баловство для студентов это по большому счёту.
Я бы тоже рад на миллемитровке рисовал бы но увы, травма не дает такой возможности.
quote:Originally posted by Basil_84: Ну не скажите. Просто вы не ставите перед собой те задачи, на которые рассчитана программа.
при определенных навыках проги весьма плоезны(но дается с.... с трудом бляхамуха)
Basil_84 06-08-2010 21:21
В компасе, необходимые мне вещи (3D,2D,построение чертежей из 3D и наложение текстур) освоил месяца за три? вечерами. Там ничего сложного нет, надо только начать.
toupeaul 07-08-2010 04:32
У меня профессиональный T-flex Cad (прога замечательная). От темы уходим.
VAT57 07-08-2010 15:55
quote: Если найду голову отдам ее науки. ( распилю и все замерю ) Штангенциркуль купил
А не жалко хорошщую железку в поликлинику на опыты отдавать?
