Я в ютубе смотрел Эдуарда тот что эдган на выставке какой то, вот он ходил по павильонам и показывал что есть и в хубеновский тоже заходил там всего две винтовки и как сказать пустыня что то в них не то мне кажется а вот идея хорошая для многих конструктивных пожеланий даже для переломки такой клапан будет айс.
Vadim Nord 22-03-2017 19:32
quote: что то в них не то мне кажется
И я это подозревал, с самого начала. Рассмотревши конструктив.
Сперва, даже весьма критически настроен был. Но, Новизна, Оригинальность и Барабан Огромный - подкупили!
Подробней надо познакомиться ...
Serj777 22-03-2017 20:26
quote:Изначально написано Vadim Nord: Подробней надо познакомиться ...
Даешь ганзовского бубна по цене мурки!!!
Haut 2007 22-03-2017 20:39

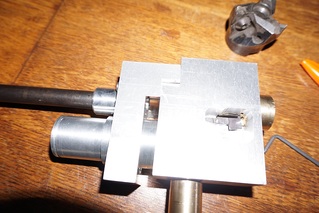

Пришлось делать новую коробку, по идее завтра сделаю барабан.
AlexSnake 22-03-2017 20:51
quote:Originally posted by Serj777: Даешь ганзовского бубна по цене мурки!!!
Хубен продают по 1700 $ в рознице. C учётом, что у них заводы, станки и возможности выше чем у наших мелкосерийников, то дома сделать дешевле не выйдет? ну может чуть чуть.. Штучная игрушка для себя не в счёт- это хобби, там затраты вторичны..)) --- Заметил, что некоторые съехали с темы, хотя у них (некоторых) возможности есть поболее многих.
Serj777, думай над механизмом поворота... У тебя рисовать хорошо выходит... Мне вариант, на сколько я его понимаю в хубене, понравился своей не стандартностью. Добавить шток/поршень Ф=5 мм длиной 15-20 мм с хорошей возвратной пружиной и демпфером. А перевод в момент, когда давление упало.
AlexSnake 22-03-2017 21:04
quote:Originally posted by Haut 2007: по идее завтра
Вот человек реально озадачился. Ждём результатов (пусть даже не в РФ), удачи в делах/поделках!
Serj777 22-03-2017 21:53
quote:Изначально написано AlexSnake: [b]Serj777, думай над механизмом поворота... У тебя рисовать хорошо выходит... Мне вариант, на сколько я его понимаю в хубене, понравился своей не стандартностью. Добавить шток/поршень Ф=5 мм длиной 15-20 мм с хорошей возвратной пружиной и демпфером. А перевод в момент, когда давление упало.
[/B]
Появится работающий клапан, под него и додумаем барабан.
У бубна в оригинале от 10 до 100 дж. Т.е. при минимальном давлении и минимальной порции воздуха получим 10 дж и на оборот. Исходя из этого нужно придерживаться его гомерического масштаба.
Под свои задачи можно: Исходя из этого, можно прикинуть рабочее давление. Помним что у бубна большой заредукторный объем. Исходя из этого, можно прикинуть габариты БК. На время изготовления клапана, дроссель можно изготовить по максимально простой схеме. Потом и до дозирующего клапана дойдете.
wellad 23-03-2017 12:05
Господа, вам не кажется, что мы подглядываем в замочную скважину?
AlexSnake 23-03-2017 12:25
quote:Originally posted by Serj777: Появится работающий клапан, под него и додумаем барабан.
Так он же уже есть?! Хубен же работает!!! ))
AlexSnake 23-03-2017 12:28
quote:Originally posted by wellad: вам не кажется, что мы подглядываем в замочную скважину?
Да, по хорошему Hout 2007 нужно создать отдельную тему по конструированию своей воздушки..
DEN 54 23-03-2017 01:01
quote:Изначально написано Serj777: Центровка барабана роликом или шариком.
Шляпа полная. По инерции будет проскакивать, это не когда рукой плавно тянешь, тут его толкнёшь потом шариком не поймаешь. Механизм должен быть с жёсткой фиксацией положения каморы.
Запирание досылателя у Вас будет? Дрикс и Борщевич на этом много граблей насобирали.
Вы тут мужики всех слонов хотите победить. И клапан то самый самый, и полуавтомат, и барабан принудительный. Как говорится - украсть так миллион. При этом реальных наработок ни по одному из пунктов нет, только картинки.
DEN 54 23-03-2017 01:08
quote:Изначально написано AlexSnake: У Хубина ролик с пружиной, довольно сильной. Но он и не может провернуться дальше, механизм такой..
Ну дык, какой? Фиксация чёткая, не только ролик помогает?
В SMG22 (есть на руках у меня)
там зуб переводчика по копирным пазам ездиет, выскочить не может, при переводе его ещё трещётка подхватывает, может и в хубене аналогично. Хубена не разбирал.
DEN 54 23-03-2017 01:19
quote:Изначально написано Haut 2007: по идее завтра сделаю барабан.
Давай, а вертеть-то его как? Просто барабан сделать не проблема. Берём поворотный стол и сверлим дырки по лимбу. А дальше?
AlexSnake 23-03-2017 01:20
quote:Originally posted by DEN 54: там зуб переводчика по копирным пазам ездиет, выскочить не может, при переводе его ещё трещётка подхватывает,
"Зуб поворота" срабатывает от своей пружины, когда низкое давление позволяет механизму сработать. Скорость работы зависит от этой пружины, а не от затвора или другого быстрого узла. И так же подхватывает трещотка.
AlexSnake 23-03-2017 01:24
quote:Originally posted by DEN 54: А дальше?

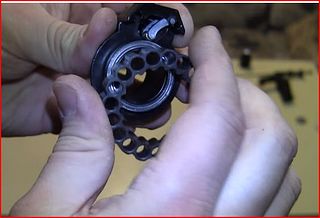

Один ролик упорный- в одну сторону легко, в другую стопорит. А второй стопорит в противоположную сторону и в ту же переводит, в другую просто проскакиваем. В итоге не возможно, чтобы барабан перескочил своё следующее место.
Мотать на 5:36 мин (устройство барабана)
DEN 54 23-03-2017 01:26
quote:Изначально написано AlexSnake: Зуб срабатывает от своей пружины, когда низкое давление позволяет механизму сработать. Скорость работы зависит от этой пружины, а не от затвора или другого быстрого узла. И так же подхватывает трещотка.
То есть масса деталей переводящих барабан минимальна, это грамотно. Жаль ни у кого из ганзовцев нету, интересно хубена посмотреть через 1000 выстрелов, что там наточит внутри что размолотит, какие пружины раком встанут. Понятно что в рекламе всё красиво.
DEN 54 23-03-2017 01:38
quote:Изначально написано AlexSnake: мотать на 5.36
опа, какая у него гребёночка внутри, надфилем не сделаешь
Haut 2007 23-03-2017 01:38
Я в одном изделии , реактивно прокручивал блок с 8 стволами весом под 400грамм. "Ловил" все это тремя шариками диаметром под 6-7мм регуллируемые поджимом.Ну и направлением сопел естественно.А в этом изделии механизм проворота будет аналогичен Хюбеневскому.
П.С. не вижу проблемы сделать анaлогичный барабан имея поворотный столик.
DEN 54 23-03-2017 01:42
quote:Изначально написано Haut 2007: П.С. не вижу проблемы сделать анологичный барабан имея поворотный столик.
Может и увидишь, когда столик будет. Столик то не проблема, пошёл да купил в интернет магазине. Ради барабана то чего не сделаешь?
Serj777 23-03-2017 01:43
quote:Изначально написано AlexSnake: Так он же уже есть?! Хубен же работает!!! ))
Протестируйте то что у вас есть. Получится наверное что что то надо довести или переделать. Вот когда оптимальная стрелялка появится, тогда и барабан прикручивать.
