Поставить конусную перегородку, а за ней пакет конусных, что бы они разбивали хвост потоку?
Fake 12-11-2007 15:48
Други, худо-бедно
клапана начинают работать. Обкатывать и настраивать каждый будет по
своему, результатами, надеюсь, тут поделимся. Давайте подумаем как доглушивать то, что пролетает сквозь клапан. Как
будем делать? По старинке кто во что горазд или мэтры подкинут теорию и
растолкуют физику происходящих за клапаном процессов?
Из того что видится мне: Поток надо продолжать тормозить, т.е. расширять. Но рупор, помимо расширения потока усиливает звук. Как
мне кажется, после клапана надо будет поставить одну-две конусные
перегородки, а за ними несколько плоских. Либо проложить камеру за
конысными перегородками звукопоглащающим материалом. Тот же мех,
например.
GraySaint 12-11-2007 16:02
не надо
забывать и про то, что клапан отсек. Простейшее решение - интеграл, но
в силу конструкции своего диавйса у меня его поставить не получится.
Значит нужно делать хитрый двухконтурный модер, со стравливающими во
внешнюю оболочку отверстиями перед клапаном. Что касается того, что
происходит после клапана - нужно сильно думать, что это будет. Кстати
пружинку после клапана я бы поставил (поставлю) - не хай пускай
прыгает, а то так весь модер разобьет нафиг. А еще, очень обидно, что
клапан у нас работает впустую, он же лупит как молоток, может он ченить
еще двигать в модере будет?
Fake 12-11-2007 16:39
ИМХО давление перед
клапаном стравливать либо в заднюю камеру (интеграл), либо вперед
клапана. У меня сифонит вперед между клапаном и трубой. Сегодня попробую соединить старый модер и новый клапанный. Посмотрю что получится.
Инспектор 12-11-2007 16:46
У меня в
модерной части 2 камеры с бигудями и мехом! А стравливается воздух в
интеграл! Осталось только лепески из металла приспособить пластик не
держится! Модерная часть работает нормально - нужно уменьшать физически
число камер, так для стабильности пули лучше!
Fake 12-11-2007 17:02
quote:Originally posted by Инспектор: У
меня в модерной части 2 камеры с бигудями и мехом! А стравливается
воздух в интеграл! Осталось только лепески из металла приспособить
пластик не держится! Модерная часть работает нормально - нужно
уменьшать физически число камер, так для стабильности пули лучше!
А как звук? К щелчку шариковой рички приближается?
GraySaint 12-11-2007 17:10
quote:Originally posted by Fake: А как звук? К щелчку шариковой рички приближается?
гыгыгы... У меня был похож на удар карандашом по листу бумаги. Плашмя.
Инспектор 12-11-2007 17:22
quote:Originally posted by Fake: А как звук? К щелчку шариковой рички приближается?
Без
лепеска довольно тихо! Видать за счет скошенной камеры и 2 с мехом
диаметр модера 30мм! Как я писал сейчас лепестка нет, надо делать из
металла! А когда испытывал без пульи лепесток из пластика, то было
тихо! Я так понял щелчок получается при использовании пули, а я с ней
не пробовал! Я пока только на холостых!
Fake 12-11-2007 17:48
Как показывает мойм
опыт на обычных модерах, холостой выстрел обычно громче "боевого".
Будем надеяться у тебя с пулей будет тише чем сейчас.
GraySaint 12-11-2007 18:02
не только. Еще
зависит общая чистота и точность обработки клапана и лепестков. У меня
по началу работал нестабильно, я вырезал другие лепестки - стало
хорошо, потом они разбились и снова стало плохо.
Инспектор 12-11-2007 18:40
quote:Originally posted by Fake: Как
показывает мойм опыт на обычных модерах, холостой выстрел обычно громче
"боевого". Будем надеяться у тебя с пулей будет тише чем сейчас.
Я
согласен летящая перед воздухом пуля выполняет роль пробки, тем самым
мешает воздуху вырваться по прямой наружу, ну а там дальше вступает в
дело перегородки и мех!
Дмитрий .М 12-11-2007 18:59
quote:Originally posted by GraySaint: Кстати пружинку после клапана я бы поставил (поставлю) - не хай пускай прыгает, а то так весь модер разобьет нафиг.
И об этом я писал пару страниц тому назад.
GraySaint 12-11-2007 19:03
quote:Originally posted by Дмитрий .М: И об этом я писал пару страниц тому назад.
лучше один раз увидеть, чем сто раз прочитать. Кроме того - не во всех случаях это полезно.
Fake 12-11-2007 20:57
Скрестил два модера. Точнее насодил старый на новый. За клапаном получилась конусная перегородка и большая камера с мехом. Звук получается приглушенный. Прослушивается какой-то звон, похожий на звон пружины. До щелчка шариковой ручки далеко. Блин, пора завязывать с ниточно-пластилиновой практикой, покупать трубу и идти к токарю.
GraySaint 12-11-2007 21:09
quote:Originally posted by Fake: Блин, пора завязывать с ниточно-пластилиновой практикой, покупать трубу и идти к токарю.
Рано
к токарю. Сначала нужно идти к физику-математику, чтобы обсчитал
конструкцию. И только тогда к токарю. Иначе до шариковой ручки будет
попрежнему далеко.
Devastate 12-11-2007 21:26
quote:Originally posted by ae689c: Следующий шаг "безклапанный" клапан Возможно
есть вариант запереть/замедлить воздушный поток без применения
механики? Парой страниц ранее выкладывалось видео выстрела из ствола с
ДТ - там нечто обнадеживающееся наблюдалось.
По
идее опять-же добавить турбуллент в поток можно и достаточно легко.
используя методику распылителя краски.. может быть позже попробую.

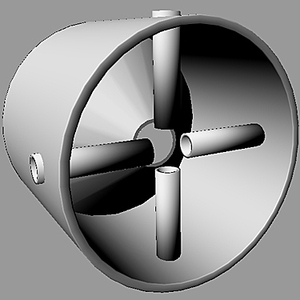

Схема приблизительно такая....
трубки ясен пень сообщаются с атмосферой.
Инспектор 12-11-2007 21:27
Я думаю основные детали можно выточить для модульной системы, а потом уже сам будеш в трубке их распределять!
Fake 12-11-2007 21:30
quote:Originally posted by Devastate: Схема приблизительно такая....
А не проще диффузор выточить?
Devastate 12-11-2007 21:41
Может быть и
проще.. но тут смысл в том чтобы подпитка от атмосферы была
минимальной.. т.е внутренний диаметр гдето в районе 1мм. И поставить
подпитку в зону максимального уплотнения.. (хотя не факт)
Как вариант
отверстие в толстой перегородке.. поток на передней кромке перегородки
самозапирается, а дальше начинается подпитка внешней струёй которая
разбивает основной поток за болваном.
Только не будет ли эта
фигня мотылять сам болван незнаю.. сейчас пытаюсь найти возможность
посчитать динамическую модель с болваном.. если удастся скажу точнее.
Подобные
вещи используют для увеличения подъемной силы на крыле за счет
увеличения турбулентности верхней кромки, но сходу выкладок не найду.
ЗЫ. По поводу "твоего человека".. это я в смысле относительно "колечек".. т.к они тоже в этой теме
Fake 12-11-2007 21:57
Меня вот не покидает
мысль. Все диффузоры работают, когда стоят в потоке. Т.е. они обжимают
и ускоряют поток. Но у нас то не так. У нас диффузор обожмет только ту
часть потока, которая отклонилась/отделилась от потока.
На рисунке - одинаково ли будут работать обратные конусы в первом и втором случае?
