quote:Originally posted by Pasha_S: а пробы были и каков результат
Был бы у меня Хатсан - я бы горя не знал, пробовал бы и пробовал... . Кольцевой зазор 0,2мм - это очень много, площадь такого зазора 2,39мм^2, что эквивалентно отверстию диаметром 1,74мм, тут никакой лабиринт не поможет (можно даже не проверять).
А пример работающего и многократно всеми испытанного лабиринтного уплотнения - это многокамерный модер расширительного типа, только в нем вместо вала - пуля.
BDA 11-04-2009 01:22
Шток можно выточить из выхлопного клапана автомототехники. Лабиринтные уплотнения работают в компрессорах холодильников, на поршнях, вместо поршневых колец.
zubkov69 11-04-2009 09:15
а щток клапана с автомототехники-не мягковат?
BOBSS 11-04-2009 10:46
quote: Шток можно выточить из выхлопного клапана автомототехники
Шток можно выточить из каленого(черного) болта(продаются в любом строй-магазине или автомагазине. Твердость 12,9
BDA 11-04-2009 12:01
Если в городе есть магазины ,,Хобби,, то в них есть немецкая модельная проволока, из которой Юрий делает штоки на клапаны Бам50. В конце концов есть арматура, которая калится до очень большой твердости.
zubkov69 11-04-2009 12:20
ой пасиб и арматура и клапана-как у дурака-махорки. что арматура калится-не знал. вот про клапан сомнения-он легко молотком расклепывается и кажется не закаливается. но есть-то и то попробую
zubkov69 11-04-2009 13:55
блин-не очень то расклепывается... меньше,чем арматурина... по крайней мере выхлопной с ваза с шестнарика... а как же мне их в кузне 10 лет назад на нож расплескивали?ну правда с газона... теперь надо попробовать выточить
Pasha_S 11-04-2009 15:36

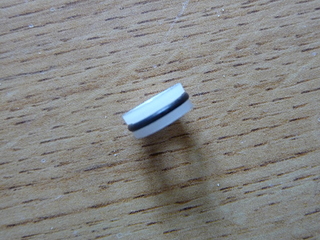

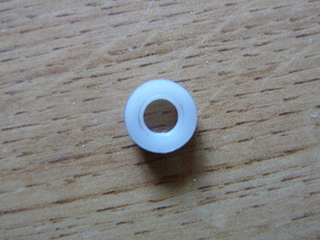

Ввел всех в заблуждение с размерами, исправляюсь: шток 3,6мм посадочное штока 3,7мм(обработано очень плохо) просто сначала неправильно померил. Седло внутренний 4,4мм наружный 8,9мм толщина 3,5мм уплотнение резиновое колечко
похоже на фторопласт за седлом диаметр 5,5
YAKUMO 11-04-2009 21:04

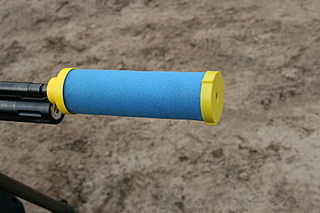

Вот сегодня чуть чуть побаловались. И как вам это.
BDA 11-04-2009 23:29
Оригинально!
y6uBaTop 11-04-2009 23:56
Как то странно...
zubkov69 12-04-2009 12:15
ага, странно. я сегодня гонял всю живность, чтобы резик опустошить, так где то со 150 атмосфер явно скорость скачком увеличилась-появился резкий звук выстрела и на 30 метрах пуулька стала лупить на пару сантиметров выше... так и не догонял-соседи всполошились... пришлось просто стравливать... с клапана замечательно получается шток точить... тока, гад, снаружи клапан ну дюже крепучий... но даже в середке-явно тверже хатсановского родного... попрбовал отпустить-нагреть и на воздухе остудить-так только, кажется, крепче стал. пришлось второй брать. теперь надо досылатель трубчатый делать... и пробовать, шо оно получилось
BOBSS 12-04-2009 17:17
При каком давлении такой отрыв был??? Надо было дальше стрелять! Тогда можно редуктор поставить, настроив на такое давление и хлопот не знать!
YAKUMO 12-04-2009 18:21
0 вложений, а самое главное есть эффект. Ну и не маловажно, хрен поймёшь, что такое.
docalex_rpt 12-04-2009 19:54
Шток из выпускного клапана, - это мазохизм. Мало что ли надфилей (ручки ф3-3,5; вязальных спиц 3 мм или стержневой проволоки от полочки в ванной комнате? последние две позиции еще и хромированы. Мерял допуски, на длине 200мм укладывались в +- 0,01. Это если обычной серебрянки не достали.
BDA 12-04-2009 21:00
Извини уважаемый, я привёл варианты распрастранённые в самой глухомани. У москвичей в этом плане рай.
BOBSS 12-04-2009 21:31
quote: Извини уважаемый, я привёл варианты распрастранённые в самой глухомани.
Ну да, а клапанов там завались! Это еще их то и поискать надо. Извиняюсь за флуд, но расмешил меня этот поиск "штока"
Pasha_S 12-04-2009 21:41
Сегодня строил плато опять, в резике карандаши. Кубиков 100 плато 30 выстрелов+-8мс средняя д86 тяжелой . Пробовал ставить новый перепуск прирост 15 мыс. Похоже стал травить заправочный порт, надо разбирать.
Хазар 12-04-2009 21:42
Здравствуйте, помогите чайнику. Имеется Hatson - 44-10. Пытаюсь заменить в процессе зарядки винтовки насос балоном высокого давления. Подскажите какие конструктивные изменения нужно внести в штуцер закачки, т.к. есть сомнения, что резиновые уплотнители штуцера не выдержать 200 bar в процессе заправки? Заранее спасибо.
Pasha_S 12-04-2009 22:02
quote:Originally posted by Хазар: есть сомнения, что резиновые уплотнители штуцера не выдержать 200 bar в процессе заправки?
По первой закачал 210 без проблем правда насосом. Но какая разница насос - баллон, нет физических упражнений .
