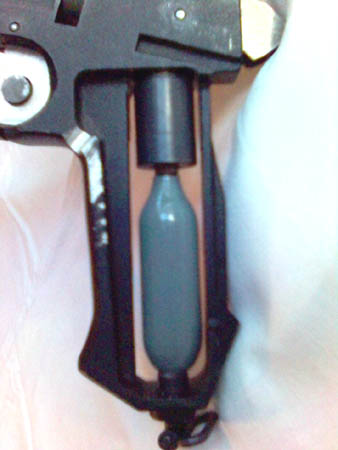

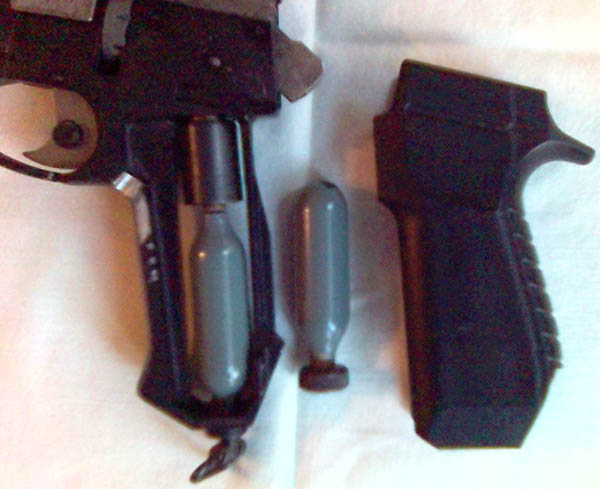

ни чего не болтается все держится крепко забыл ещё прокладочку под балон сфоткать но вы надеюсь поняли что она нужна
]ZZZ] 09-08-2005 01:20
Приветствую всех!

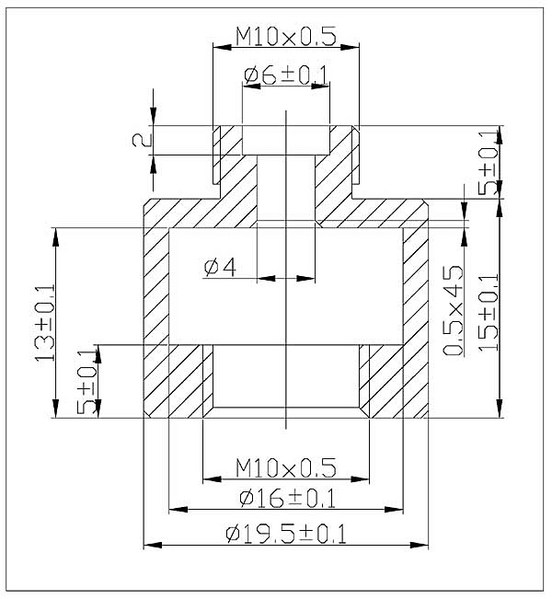

Вопрос к профи), проверьте, пожалуйста, чертеж испарительной камеры,
нигде не ошибся? Объем получается чуть больше 2 см^3. Как думаете,
можно отдавать токарю или что подправить? Не уверен по поводу шага
резьбы...
Psyholog 09-08-2005 09:38
А просто под сжатый воздух кто нибудь делал?
Pirozavr 09-08-2005 10:05
Длина корпуса не 20 ,а 15 мм. Там куда ввинчивается прокалыватель не 8 ,а 5 мм. Где резьба не знак диаметра ,а М. Для себя любимого я сделал бы толщину стенки 2 мм.
]ZZZ] 09-08-2005 10:24
quote:Originally posted by Pirozavr: Длина корпуса не 20 ,а 15 мм.
я судил по этой картинке и сделал примерно так же
quote: Там куда ввинчивается прокалыватель не 8 ,а 5 мм.
Сегодня разберу, проверю. Пока не исправлял.
quote: Где резьба не знак диаметра ,а М.
ок, спасибо.
quote: Для себя любимого я сделал бы толщину стенки 2 мм.
я думаю и 1,75мм выдержит). Буду рад выслушать аргументированные ответы)
SwD 09-08-2005 10:56
Насчет длины корпуса
камеры - зависит от влезет баллон или нет. Т.е. тип баллона + тип узла
прокалывателя. Под отечественные баллоны прокалыватель вроде длиннее.
Но и камеру можно сделать больше. А лучше - учесть возможность
установки и тех и других. В фото на ссылке большая камера под сифонный баллон без узла прокалывателя, но с пипкой открытия клапана баллона.
]ZZZ] 09-08-2005 11:13
quote:Originally posted by SwD: Насчет
длины корпуса камеры - зависит от влезет баллон или нет. Т.е. тип
баллона + тип узла прокалывателя. Под отечественные баллоны
прокалыватель вроде длиннее. Но и камеру можно сделать больше. А лучше
- учесть возможность установки и тех и других.
Да, совсем забыл... Собираюсь использовать 8гр балоны.
В фото на ссылке большая камера под сифонный баллон без узла прокалывателя, но с пипкой открытия клапана баллона.
Не
подскажете, может встречались чертежи или наброски - как прицепить эту
самую пипку для открытия клапана баллона? Есть, правда, чертеж на
, но без размеров. В принципе там простая трубочка D~2..2,5мм, но не
понятно зачем в начале сделано такое сужение в ней. Клапан то она
откроет, а как газ поступит в камеру? Наверно там есть продольные
пропилы (на штоке открытия клапана). Сегодня вечером надеюсь разобрать
пистолет и все промерять.
Pirozavr 09-08-2005 15:41
[QUOTE]Originally posted by ]ZZZ]: [B]
я думаю и 1,75мм выдержит). Буду рад выслушать аргументированные ответы)
Если принять предел текучести 2,5 т/см^2, то хватит и 0,5 мм. Далее * 3-х кратный запас прочности. Прибавляем: Коррозию Неточность изготовления Возможные скрытые дефекты материала Использование детьми или мудаками. Собственный спокойный сон.
]ZZZ] 10-08-2005 01:18
Добрался я
наконец до пистолета). Разобрал. Штифт, по совету SwD, выбивал в
сторону включения предохранителя. Немного помучался, откручивая узел
прокалывателя. В результате поцарапал корпус клапана... Он у меня
изначально крутился свободно в пистолете, что могло создать несоосность
отверстий в клапане и корпусе. Надо, думаю, на герметик посадить и
предварительно пройтись "шкуркой 0". Рассверлил отверстие в клапане до
3,7, в пистолете не успел, поздно уже... Снял ствол и прокладку. Надо
найти трубку с внутренним диаметром не меньше 4мм, внешним - около
7..10 мм, чтобы использовать ее в качестве кондуктора при сверлении.
Надеюсь на рынок). УСМ не трогал пока. В корпусе хочу сделать отверстие
D=3,7 мм. Завтра зайду на рынок, куплю "шкурку", трубку и фум-ленту (на
всякий случай).
2Pirozavr Если принять предел текучести 2,5 т/см^2, то хватит и 0,5 мм. Далее * 3-х кратный запас прочности.
Не
уверен я по поводу этих цифр... Для какого метериала? Как это так
"лехко" ты посчитал коэффициент запаса?! В уме прикинул прочность
тонкостенной оболочки?)) Не, можно наверно замарочится расчетом, но...
Не уверен я в такой необходимости. Тем более толщина стенки клапана -
1мм, а он сделан из мягкого металла. Не думаю, что 1,75 мм стальной
оболочки расширительной камеры будет мало.
Прибавляем: Коррозию
до этого думаю не дойдет, если из пистолета стрелять и смазывать иногда
Неточность изготовления
возможно, согласен.
Возможные скрытые дефекты материала
вряд ли..
Использование детьми или мудаками.
А чем дети тебе помешали, что они, не люди?) Про мудаков молчу, сломать можно все...
Собственный спокойный сон.
угу)
По
поводу замечания про длинну резьбы, помярял. Признаю, был не прав.
Исправил. И, соответственно укоротил на 3мм длинну расширительной
камеры. 20мм это я перебрал. Можно конечно и 20 сделать, балон входит,
я мерял, но в притык. Если будет плохо стрелять, переделаю.
И несколько вопросов. 1. Достаточно диаметра 3,7 мм в корпусе пистолета? Может 4мм сделать? 2.
Лезть в УСМ, как я понимаю, нужно при несоосности отверстий барабана и
корпуса? Я посмотрел со снятым стволом - все четко. Как еще проверить
можно?
Спасибо за ответы!
Pirozavr 10-08-2005 03:06
Не уверен я по
поводу этих цифр... Для какого метериала? Как это так "лехко" ты
посчитал коэффициент запаса?! В уме прикинул прочность тонкостенной
оболочки?)) Не, можно наверно замарочится расчетом, но... Не уверен я в
такой необходимости. Тем более толщина стенки клапана - 1мм, а он
сделан из мягкого металла. Не думаю, что 1,75 мм стальной оболочки
расширительной камеры будет мало.
*Для банальной железяки типа сталь 3 или 4 (точно не помнню). Я
считал на калькуляторе и получилось минимум 0,35 мм при обычных
условиях, а ежели забыть в машине на солнце, то давление под сотню
атмосфер вылазит.А вообще есть железяки с пределом текучести от 0,5 до
5 т/см^2. Тебе какая достанется?*
Прибавляем: Коррозию
до этого думаю не дойдет, если из пистолета стрелять и смазывать иногда
*Дойдет если эксплуатировать годами в смазке достаточно воды для коррозии.*
Возможные скрытые дефекты материала
вряд ли..
*По закону Мэрфи обязательны.*
Использование детьми или мудаками.
А чем дети тебе помешали, что они, не люди?) Про мудаков молчу, сломать можно все...
*Лично мне дети не мешают. Это забота для их же безопасности. Представь свое состояние когда эта хреновина хлопнет в руке твоего ребенка.*
Kiloperiev 10-08-2005 23:24
Подскажите
плз, почему у меня после апа 651 (аптса ещё долго будет) первый
выстрел(шаром) идёт где-то 60 мс, а остальные под 140 мс???
]ZZZ] 14-08-2005 12:46
Сегодня рассверлил
перепускное отверстие в пистолете, подшлифовал усм. Субъективно выстрел
стал мощнее и громче (расширительной камеры нет, 8гр балон). Но. Банку
пластиковую (пяти литровую, из под о/ж, без крышки) не пробивает не
пулькой (гамо мастер поинт), не шариком, дистанция - 1м. Досадно...
Пробивает одну стенку консервной банки (стрелял по донышку), оставляя
ровное отверстие - с 5 метров. Когда выстрелы стали слабее, решил снять
дуло чтобы посмотреть соосны ли каморы барабана и отверстия в клапане и
корпусе пистолета... Нажал на спусковой крючок и получил в глаз
прокладкой ствола (забыл вытащить)... Глаз болит. Пишу это, чтоб никто
не повторял моих ошибок). Хоть балон был и подсевший, но все равно. Ещё
выяснил неприятную деталь - оказывается 8гр балоны бывают не только с
различными посадочными диаметрами, но и разные по длинне. Балоны от
сифона имеют длинну 68мм, а _некоторые_ балоны фирмы "Liss" на 2мм
короче, что не позваляет их закручивать до конца и соответственно весь
газ выходит. Сначала грешил на прокладку (пистолету 1 нелеля), но
оказалась виноваты балоны. Или я что-то не то делаю)). С появлением
расширительной камеры думаю проблемма коротких балонов исчезнет. Вот.
Хоть со штанген-циркулем ходи в магазин)). Москвичи, кто где
закупается? Свои первые и пока единственные балоны я купил в переходе
на Павелецкой. Удачи)
pffafer 26-08-2005 16:16

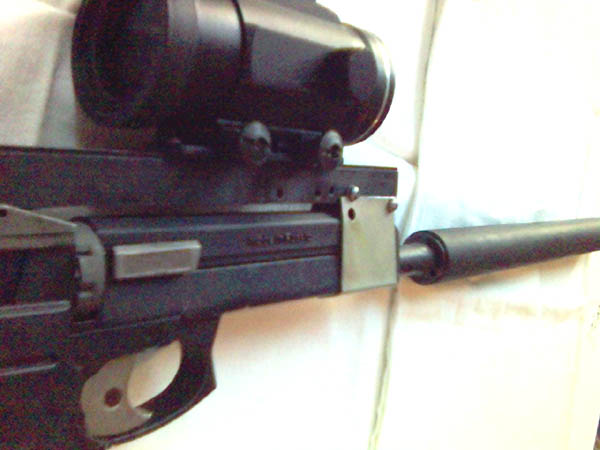

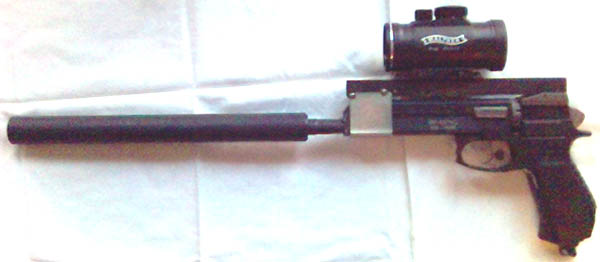

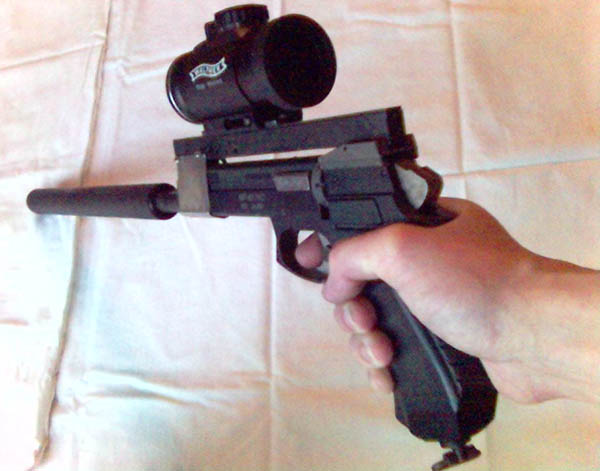

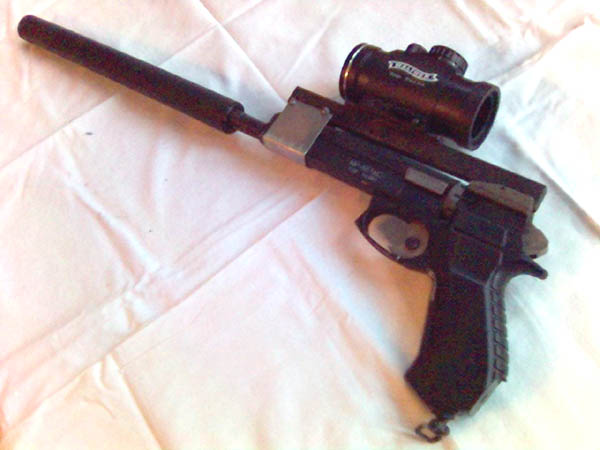

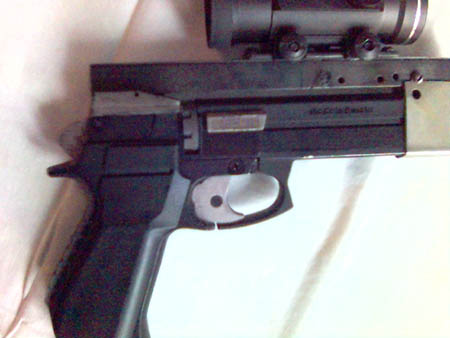

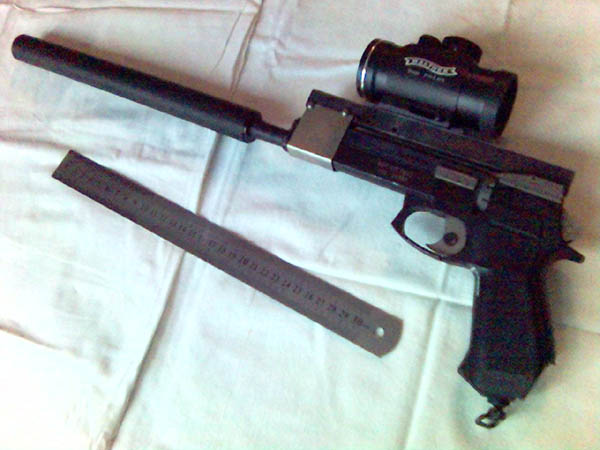

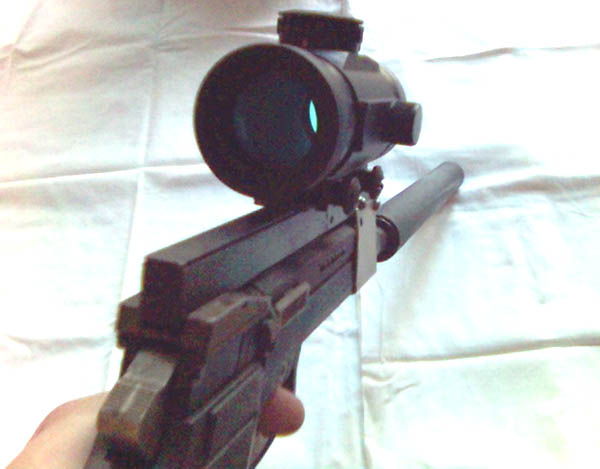

Некоторое время
назад апнул 651. Длинный ствол, комплекты от аирганмод, коллиматор.
Несколько убого вышло, но что выросло, то выросло... Фотки сняты SE K700 при плохом освещении. Пластины вокруг ствола изначально не было. Её пришлось поставить после срыва резьбы в селуминовом корпусе пистоля.
SwD 26-08-2005 18:21
Некоторое время назад апнул 651. Не раскрыта тема тактико-технических характеристик
Сейчас
открою жуткую Америку. Не помню - упоминалось ли где или нет, короче -
последнее время стреляю без исп. камеры. Что для плинка/тира
(развлекательного) - по самое небалуйся. Так вот. Наукой
установлено, что ежели из клапана выкинуть фильтр и деталь, которая
служит основанием для пружины - бах получается заметно более громким.
Тему замеров скорости по этому делу раскрою позже. Это я к чему - это к
тому, что резервы оказываются в разных местах.. Что характерно - клапан пока не сифонит, хотя отстреляна не одна коробка баллонов. Причем как сифонных, так и нормальных..
Обратил
внимание на следущее - для герметизации вовсе не нужно со всей дури
затягивать узел прокалывателя. Кольцо резиновое будет нормально
герметизировать даже если узел прокалывателя будет совсем не затянут.
Это так сказывается правильная схема применения кольца. Затягивание
скорее влияет на другое - будет ли узел прокалывателя вращаться вместе
с баллоном, что тоже не есть ужасно.
Зы. Попробовал подчистить
тему. Есть еще резервы по объединению старых групп сообщений. Но
больше, чем на страницу-другую сократить не получится. Что на фоне 26
страниц вроде не актуально.. Так что шут с ним.
А под СО2 шланги тормозные подойдут? По давлению - некоторые пойдут, по удобству - не пробовал, говорят - дубеют сильно..
А может заместо огнетушителя балон покомпактней Дык!
Но ОУ то уже есть. А витой шланг можно и к пеинтбольному будет
прикрутить.. Кстати, внезапно узнал, что у меня есть халявный источник
200 атм..
Felistar 27-08-2005 12:05
quote:Originally posted by SwD: Кстати, внезапно узнал, что у меня есть халявный источник 200 атм..
Ура-а-а! МР651-ПиСиПи в массы! Даёшь 50 страниц топика! "История с продолжением" продолжается .
(Что-то я сегодня весел, не серчайте.)
валерий 31-08-2005 22:38
сегодня попал в руки один интересный девайс ИЖ-671. стреляет только шариками. фото выложу когда аккумуляторы на цировик заряжу
Felistar 01-09-2005 12:00
Полагаю, тут все про такой знают. И про ИЖ-67, который стреляет только пулями, тоже. А МР-651 - это обе модели в одном флаконе.
sprud 07-09-2005 01:58
quote:Originally posted by SwD: [b]Не
помню - упоминалось ли где или нет, короче - последнее время стреляю
без исп. камеры. Что для плинка/тира (развлекательного) - по самое
небалуйся...
А если просверлить сверлом примерно
1мм отверстие в корпусе пистолета так, чтобы сверло прошло практически
над самым корпусом клапана - получаем универсальное решение. Вставляем
в отверстие разогнутую скрепку - и получается ограничение хода
ударника, он не может вдавить шток клапана до конца, имеем 60-70
выстрелов по пивным банкам. Выдергиваем скрепку - имеем 22-26 выстрелов
с апгрейженным пистолетом и соответствующей мощностью (по банкам из-под
сгущенки). Недостаток - слегка болтается скрепка, т.е. выстрелы немного
отличаются по мощности. Цифры приведены для 8-граммового баллона ПОЗИС
и испарительной камеры из латуни 1,8 кубика.
Felistar 07-09-2005 02:51
А сам пробовал, или только теоретически? Мысль, конечно, любопытная. Нужно её доработать, чтобы скрепка (или что там будет) не болталась.
У меня, кстати, на 8-граммовом баллончике 22 выстрела при камере 3,5 кубика.
sprud 08-09-2005 01:10
quote:Originally posted by Felistar: А сам пробовал, или только теоретически?
Да какая уж тут теория! Чистый эксперимент.
Кстати, скрепку лучше брать импортную (я пользовал омедненную), потому
что у наших более мягкая сталь и со временем (замечено после примерно
150 выстрелов) она заметно деформировалась. Хотя тоже плюс: сама не
выпадает )
