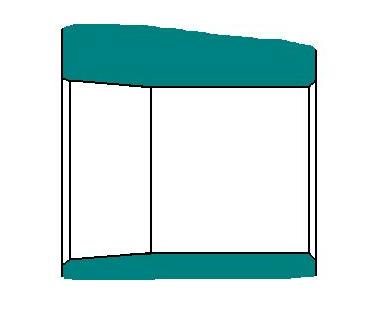

Забыл сказать: сверлить барабан предлагаю так, чтобы каморы имели вид усеченного конуса. Возможно, на рынках продаются конические развертки подходящих размеров. Если нет - придется изготовить инструмент наподобие трехгранного надфиля или круглый с продольными пропилами. Важно сделать все каморы одинаковыми. Думаю, все это полезно в первую очередь, если предстоит сделать из пистолета винтовку.

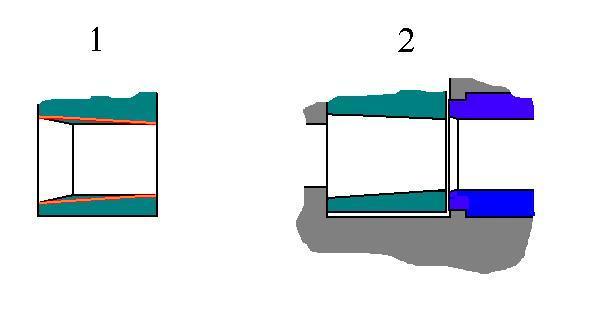

На рис.1 - предлагаемый способ расверливания камор барабана.
На рис.2 - способ переделки узла ствол-барабан.

С револьверной системой еще не все потеряно. Можно сделать шариковый стопор барабана, как в РПШ. Если удастся - горизонтальная соосность будет почти полная. В РПШ я пригнал детали УСМ так, что при стрельбе в любом режиме рычаг поворота барабана в самом конце пути чуть не доводил барабан до нужного положения - эта работа отводилась шарику, и он с ней отлично справлялся - заметной несоосности не было. Вообще, РПШ, на мой взгляд, заслуживает большего внимания, в нем много чего интересного.
В МР-651К шариковый стопор можно разместить на месте магазина для шариков (возможно, удастся сделать из самого магазина). Будет ли все это работать - не знаю.

На рисунке - примерное устройство узла ствол-барабан-перепускной канал РПШ. Обрати внимание на подпружиненный шарик-фиксатор и подвижную прокладку за барабаном.

[edited by SwD]

[edited by Alex Brown]

Если есть желание получить из этого полуфабриката нормальный пистолет, то, на мой взгляд, целесообразно сделать следующее:
1. Ствол и барабан доработать, как на рисунке в посте от 10-09-2003 13:01 или поставить вместо родной пркладки ствола фторопластову, предворительно убрав 'воронку'.
2. Убрать несоосность камор барабана со стволом, не внося принципиальных изменений в конструкцию (либо опиливанием деталей, либо изготовлением новых, чуть иной формы). Вертикальную несоосность устранить сложнее, но тоже можно. Кстати, есть мысль о том, как добиться поворота барабана при взведении курка вручную, не добавляя новых деталей в механизм и ничего не отпиливая.
Если все это будет работать - 651-й станет пистолетом. В этом случае можно уже подумать о всяких приятных доработках типа установки дополнительной испарительной камеры, шлифовки деталей УСМ, подбора пружин другой жесткости (в т.ч., и боевой, и пружины клапана), новых накладок на рукоять и т.д.

Вот, такие соображения.

[edited by Alex Brown]

[edited by solei]

Насчет прокладки устрарняющей воронку и плавно переходящую в прокладку ствол-барабан вполне реально отлить из автомобильного герметика. Повторюсь, у меня это вышло случайно - устраняя воронку с тоски залил герметиком. А вот довести ее до состояния прокладки я не догадался. Посмотрим - как полетит - так сразу..

Нужно мне это для того, чтобы точнее описать способ переделки УСМ этого пистолета для обеспечения поворота барабана при ручном взведении курка.

Заранее спасибо за ответы.

По толкателям:
Сначала толкатель курка начинает поднимать курок-ударник. Проворот барабана происходит непосредственно перед нажатием толкателя курка на ударник. Толкатель ударника и пара толкатель барабана/стопор завязаны через пружину. Когда положение стопора фиксируется, толкатель курка начинает двигаться в направлении выстрела (толкатель сделан в виде буквы Г, лежащей на боку (повернуть против часовой стрелки на 90), с креплением в точке излома - при движении вверх, правым краем упирается в выступ на корпусе, в результате другой край начинает двигаться уже не вверх, а в сторону выстрела) и нажимает на шептало. Причем при самовзводе он сам является частью шепатала. Т.е. при стрельбе самовзводом шептало фактически не требуется. Разве что пружина шептала помогает корректному срыву курка - дождавшись фиксации барабана другой деталью.
Про расстояния пока не скажу.. Смогу сказать разве что к понедельнику..
Вет, если ты намерен брать этот агрегат - то имхо выбирай уже - обычно финансовый вопрос при его приобретении не стоит. Вопрос обычно стоит - брать или не брать один из тех экземпляров, что есть в наличии.. Зато некоторые вопросы отпадут.. У нас он стоит в районе 700 российских рублей. За 800 я бы не стал брать - это уже дорого. Если только 790.
Также думаю, можно еще дешевле взять с рук - кто купил по глупости, ничего сделать с ним не может и разочаровался, правда, выбирать уже сложнее, а все равно надо. В ижевске, говорят, они стоят 200 руб.
И еще момент - если будет возможность - обрати внимание на крышечку, закрывающую усм - сними ее и посмотри - есть ли там фигурные выступы, которые должны прижимать толкатель барабана. Я не совсем понял, насколько оно надо, но имхо - сточить проще, чем нарастить, если возникнет необходимость..
Впрочем, я пока этой необходимости не вижу.. Может не вижу по недомыслию..

[edited by SwD]

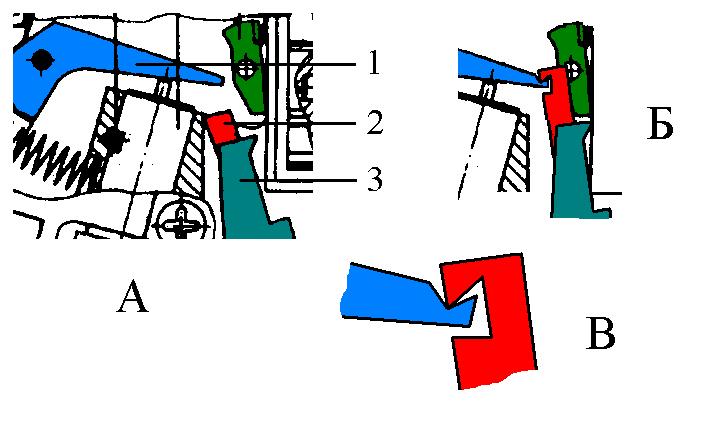

Рис. А - расположение частей пистолета МР-651К перед выстрелом самовзводом.
Рис. Б - вариант предлагаемой мной доработки.
Рис. В - крупный план основного элемента доработки.

Если я правильно понял, при нажатии на спусковой крючок в пистолете МР-651К сначала деталь 2 входит в контакт с курком (деталь 1), затем, когда курок уже начал взводиться, дет.3 касается храповика барабана. В этом случае переделка предельно проста. Суть переделки понятна из рисунка. Если модернизировать УСМ таким способом,при взведенном курке с.к. будет отводиться назад.
Заодно выберется бОльшая часть свободного хода с.к., что тоже неплохо.
Если порядок работы деталей УСМ иной - деталь 2 будет иметь немного другую форму.

Углубление на курке лучше всего сделать при помощи дрели. Деталь 2 можно сделать новую, можно нарастить ту, что есть, припаяв или приклепав к ней недостающую часть (со стороны детали 3). Возможно, удастся обойтись вообще без углублений на курке. Можно сделать 'надстройку' так, чтобы она цепляла курок не спереди, а сбоку (как дополнительная тяга).

Насчет покупки МР-651К пока не решил. Если буду покупать, то не раньше, чем через 1,5 - 2 мес. И только для переделки в винтовку. В связи с чем вопросы: как вы думаете, какую скорость может дать 0,5-граммовой пулей на этом пистолете винтовочный ствол длиной 350-400 мм, если клапан и перепуски пистолета не переделывать? Даст ли тот же ствол скорость около 200 м/с, если 'помудрить' с клапаном и перепусками? Как вы считаете, стоит делать винтовку на базе этого пистолета?

С уважением, Вет.

[edited by Ветеринар]

Для винтовки дырку в корпусе клапана надо будет рассверлить хотя бы до диаметра перепускного отверстия. Хода клапана как я выяснил - вполне достаточно для выпускания большого количества газа. Другое дело, для повышения мощности придется навесить внешнюю исп. камеру. Она ввинчивается на место проколки баллона, а в нее - проколка баллона. Т.е. ничего не ломается. Единственное, что хитрое - обеспечить на камере место для посадки пружины клапана. В принципе, можно даже заказать испарительные камеры с проколками на www.airgunmod.com - придут и будут работать. Только надо обязательно указать, чтобы были проколки. Но - дороговато. Но на родной камере мощщи вроде не получишь. Даже при длинном стволе.
Перепуск я думаю стоит трогать, если только захочешь добиться соосности канала с каналом ствола. Опять же - всегда его можно увеличить, если пистолет не выйдет на требуемую мощность. А объем камеры можно посчитать исходя из желаемой скорости и длинны ствола. http://www.airgun.ru/articles/pistols/article30.htm
"Для любителей считать: чтобы увеличить скорость пульки в два раза (энергию, соответственно, в 4 раза), надо или поднять давление в 4 раза, или увеличить длину ствола в 4 раза. Во втором случае, естественно, требуется увеличить порцию газа и оптимизировать её"
Т.е. если я сейчас получил 130-140 м/с, то мне можно просто навесить длинный ствол.. Ибо расход газа - и так чудовищный. И камера у меня - увеличенная на одном - в два (если не больше), а на другом - размером с баллон). Т.е. исходная длинна ствола - 15 см, ставим 350 (т.е. умножаем на 2) и увеличиваем объем камеры (еще раз на 2) - получаем 4. Правда, есть еще одна злобная вещь - скорость истечения. На этом пистоле я видел скорость газов 178 м/с. Как бы это не оказалось пределом для пули - т.е. с такой скоростью вылетает газовый фронт.. Обгонять его - сложно, а как повлияет длинный ствол - не знаю.. Если б у меня был свободный ствол - давно б уже проверил. Поройся еще в инете. Кто-то уже удлиннял - я материалы видел. Вроде даже тут кто-то недавно хвалился. Вроде, с желанными 200. http://www.airgun.ru/articles/ammunition/article06.htm
Только график не смог увидеть. Блин. А скорости на нем надо пополам разделить..
