Потом, еще и от того, сколько мусора в пулях лежит так и образуется при выстреле...
------------------ Good... bad... I`m the guy with the gun.
Инспектор 27-04-2009 21:33

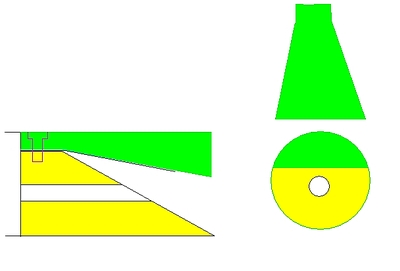

Ну вобщем
думаю можно сделать так! Удобно собирать, разбирать, лепесок прикрыт и
не дребезжит, и не нужный воздух с верху не давит!
Лепесток он там тоненький и синий, зеленым такая новая дополнительная деталь!
Fake 27-04-2009 21:48
quote:Originally posted by Инспектор: Ну вобщем думаю можно сделать так!
Угу Зеленую деталь сначала надо выпилить из круглой болванки, потом еще состыковать с желтой... Технологичность офигенная Особенно на коленке Не, если есть электроэрозия, то все просто
Инспектор 27-04-2009 21:56
Да не все можно
и на коленке сделать, а учитывая что зеленую деталь можно сделать
допустим из стержня капролона или фторопласта, так еще проще! )
Но если это все будет работать как надо, то можно и по супер технологичному сделать! В принципе ломаться там нечему
Fake 27-04-2009 22:13
Можно сделать проще Как у мну
Точнее доработать мою версию. Зеленая деталь объединяется с
предклапанной перегородкой. У меня стоит стаканчик переменной длины. С
одной стороны упирается в длинную часть седла (короткая сторона), с
другой стороны уходит под лепесток. Но лепесток на нее не ложится.
Можно подогнать под лепесток. Только хлопотно это. У Змея проще. А
место между подпоркой можно хоть запенить, хоть поксиполом залить.
А вообще, мы изобретаем то, что уже изобретено и от чего шел ТВА
Инспектор 27-04-2009 22:25

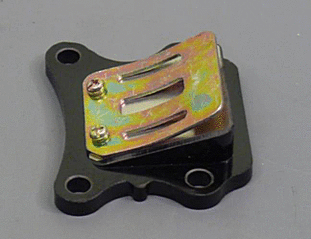

Ну вобщем понятно, можно и перед клапаном закрепить! А вот на картинке что за конструция? Както не симетрично! )))))
Fake 27-04-2009 23:24
quote:Originally posted by Инспектор: Ну вобщем понятно, можно и перед клапаном закрепить! А вот на картинке что за конструция? Както не симетрично! )))))
Заходишь в яндекс, набираешь "Лепестковый клапан", жмешь "картинки". Это клапана вроде бы от Хонды.
Zmey177 28-04-2009 12:43
Монолитная
болванка, конечно, имеет право на жизнь, но гнуть как в одну, так и в
другую сторону пластину малость легче. Причем это можно сделать и без
разборки - через отверстие хитрым девайсом.
ЗЫЖ. Я вот думаю, не сделать ли систему отслеживания изменений в давнишних постах...
------------------ Good... bad... I`m the guy with the gun.
Fake 28-04-2009 12:50
У меня этих девайсов три штуки С интегрированным модером сидишь как гинеколог с загогулиной и проверяешь - не защемило ли лепесток при сборке
ЗЫ А смысл?
Zmey177 28-04-2009 12:59
quote:Originally posted by Fake:
ЗЫ А смысл?
А иногда интересно не только что пишут, но и на что и когда правят...
------------------ Good... bad... I`m the guy with the gun.
Fake 28-04-2009 01:06
Тогда делай Когда тут что-ньть изменится - свистни
Zmey177 28-04-2009 01:11
Ну, на это не жалко и ежеминутную проверялку запихать...
------------------ Good... bad... I`m the guy with the gun.
TVA 28-04-2009 01:23
Намек понял . Дело в том, что после фоток Инспектора и ответов Fake мои комментарии были бы лишними.
Zmey177 28-04-2009 01:42
...но все равно интересными...
------------------ Good... bad... I`m the guy with the gun.
Fake 28-04-2009 19:57
Собрал в одном
модере два клапана паровозиком. ТЛ остался таким же, как с одним
клапаном. Звук тоже не изменился. Пулей стрелять не стал - запас
перегородок ограничен
ЗЫ Если
кому-то что-то даст, то у первого клапана усилие входа лепестка в струю
12гс, усилие полного закрытия 51гс. Лепесток из измерительной ленты,
угол седла 40 градусов. У второго 48 и 128гс, лепесток из пружины, угол
седла около 45 градусов.
Инспектор 28-04-2009 21:39
quote:Originally posted by Fake: У второго 48 и 128гс, лепесток из пружины, угол седла около 45 градусов.
Чтото напутанно, это я про угол 48 а потом угол 45, при том что клапанов 2 штуки и в первом угол 40!
Fake 28-04-2009 23:03
quote:Originally posted by Инспектор: Чтото напутанно
"гс" - это грамм силы У меня с математикой не ахти, боюсь соврать сереводя граммы в килограммы
Инспектор 29-04-2009 12:03
Да точно это я напутал! 48 и 128 это усилие входа и полного закрытия!
TORROR 29-04-2009 09:58
Потратил несколько
дней на чтение данной и похожих тем. Обалдеть, какая работа проделана.
Я пока ничего подобного даже не пробовал реализовать, но так сделано у
вас, все понятно. Последний опыт Змея с полным прикрытием лепестка
непонятен. Точнее, никто из этого не сделал выводы. Ведь если лепесток
полностью скрыт опорной пластиной, то поток воздуха его именно
засасывает в отверстие клапана (по крайней мере в первый момент
времени, когда лепесток только начал закрываться). Поправьте, если я
неправильно понял данный опыт.
TORROR 29-04-2009 10:02
Да, а не
увеличилось ли время срабатывания лепестка? Ведь опорная пластина тоже
изгибается при выстреле. Таким образом, при начале изгиба край лепестка
выходит за границу опорной пластины и подхватывается потоком воздуха. В
этом варианте время срабатывания должно немного увеличиться, значит, и
прорыв воздуха больше, значит и звук другой. Так все же какой из этих выводов будет верен?
Гамо как дробовик
Зеленую деталь сначала надо выпилить из круглой болванки, потом еще состыковать с желтой... Технологичность офигенная
