Завершающая часть про корму компрессора и УСМ, хотя для этой пневматики это скорее СМ, потому что ударные моменты там отсутствуют. Компрессор у этой модели длинный и при первой примерочной сборке задняя часть сильно выступала. Добавлял длинны и курок, хоть я и убрал почти весь металл.
Долго думал как модернизировать родной УСМ.

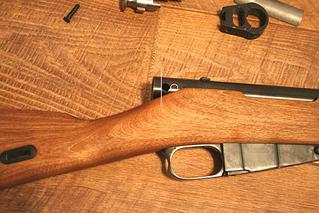

В конце концов понял что не получится, и нужно изготавливать новый по месту. Для гармонии и что бы рука при хвате не упиралась в курок(вернее, то что от него осталось), заднюю часть компрессора пришлось отрезать на 10 мм.

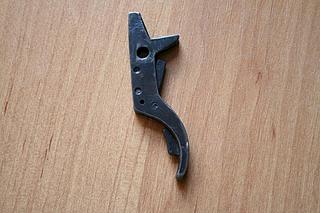

От родного УСМ взял только шептала. Была у меня колодка от МР-512,её и взял за основу. Можно было кругляк заказать у токаря.Но хорошего токаря нет в знакомых, а у которого раньше заказывал какой-то тупой. Все расскажи, покажи,и где-нибудь с размером все-равно напортачит. Поэтому лучше в ручную. Нижнюю часть отрезал, все полости заварил, кроме той куда вставляется газовая пружина. Приварил щеку своего размера, и на ней все монтировал.Изготовил новый спусковой крючек, а так как отказался от проволочной тяги, то соорудил автоматический предохранитель внутри крючка по типу пистолетного. Так как все делалось раз и навсегда, то все регулировки производились во время изготовления. Регулировочный болтик присутствует? но он фактически не нужен. При нажатии крючка сначала идет выступ предохранителя. Полное ощущение холостого хода, рабочий ход примерно 5-7 мм, нажатие комфортное, не надо палец мять.

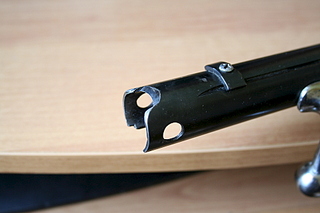

Для нормальной постановки курка сделал проточку.
Ещё пришла такая мысль. Если посмотреть, то болт крепления курка заточен на конус. В оси , которая крепит УСМ в компрессоре. сделал небольшую проточку. И этот болтик курка входит в эту проточку . Теперь ось ни вправо, ни влево не уйдет, ни от какой вибрации. Можно было и не делать. Но мысль интересная, по принципу одно цепляется за другое.
Над ложей изгалялся, пока не получил что то примерно близкое к тому что хотел. Морилка, прогретое льняное масло, нмного оксоля, морилка с какой-то химией, от неё пленка получается. В общем в разных невообразимых сочетаниях, консистенциях, сейчас уже не повторю. Несколько раз протирал растворителем и все заново. Проба оттенков. Прямо средние века. Как в кино " ...ты не сварил лак Амати, ты сварил лак Страдивари..." Сейчас просто иногда протираю льняным маслом. Так она взводится.

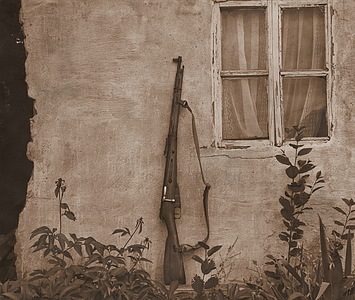

И в завершение фото , которое обработал МК1, мне понравилась.
forest357 06-09-2014 14:45
цитата: Даже представить трудно сколько времени понадобилось на реализацию такого красивого изделия.
Как сказал Василий Алибабаевич в "Джентельменах удачи"- одинн гоод! :-)
dim&on 06-09-2014 19:39
forest357 Чумовая работа!!! Отлично!!! С нетерпением будем ждать новых работ!....надеюсь они уже есть...
Greenthomb Всегда восхищаюсь вашими работами, ТТ&Browning HP,тому очередное доказательство. Надо же было, до такого додуматься. Знаю как вам всё это достаётся. Даже не помысляйте завязывать.
p.s. пора создать своё Сколково...
forest357 07-09-2014 10:44
цитата: С нетерпением будем ждать новых работ!
За пожелания спасибо, но я больше утилитарный человек.Было с чего делать, а сейчас использую для пострелушек. Самый молодец, это конечно МК1. Если у него одна работа за 3-4 месяца может быть, то у меня за 3-4 года. Быт заедает, практически все время съедает. Да к тому же получается, каждый раз созревать надо, для новой работы.Вот лежит у меня "Дрозд",по мне так горбатая палка, с электроникой что-то, разбираться надо, ну и пока лежит. К тому же не мой, и непонятно стоит ли им заниматься. Всему своё время.
Сейчас привожу в порядк 12 струнную гитару. Она крашенная, от времени потрескались краска и лак. Отпадала кусочками, очистил. Думал морить и лакировать. Ан нет есть протиры до втрого слоя( тонкая фанера). Буду красить, ну и так далее.
MK1 08-09-2014 08:50
цитата: forest357 Отлично!!!
Сделано, мало сказать с душой, с глубокой модернизацией! Фактически винтовка CF-20 интегрирована в ложе винтовки Мосина С.И. так глубоко, что теперь это одно целое Неспешная, целенаправленная работа с замечательным результатом. Поздравляю!
цитата: Greenthomb Всегда восхищаюсь вашими работами
+100 хоть бы глазком поглядеть что там внутри Браунинга
цитата: Самый молодец
Тут на форуме все молодцы ибо неравнодушные и увлеченные.
цитата: Быт заедает, практически все время съедает.
сейчас та же фигня, ремонт, все отложил... Доделаю, снова за инструмент возьмусь... Вообще твой пример показывает, что спешить то и совсем не нужно Наиболее удачные вещи получаются продуманно, обстоятельно, качественно...
цитата: каждый раз созревать надо, для новой работы.
+ много, это творчество
forest357 08-09-2014 21:23
цитата: Тут на форуме все молодцы ибо неравнодушные и увлеченные.
Согласен,+100.
nizhnik.s 09-09-2014 21:08
Всё Оеэй, всё ,в общем-то, в порядке - нервы ни к чёрту, но, работа над колодкой УСМ меня просто размазала.. А запирание рычака пимпочкой шомпола.. Всё, больше в эту тему ни ногой! Сопьюсь от зависти.
MK1 09-09-2014 21:15
цитата: Всё, больше в эту тему ни ногой!
присоединяйся дружище таланта у тебя не меряно...
forest357 10-09-2014 06:15
цитата: таланта не меряно
Любое творчество приемлемо, и уважается. Здесь не академия, и нет профессоров, тоже в поиске. Хотя в будущем всегда можно использовать здешние придумки, и можно делать как говориться " на основе и при поддержке". Так что не стесняемся и просто рассказываем, и по возможности показываем.
MK1 10-09-2014 14:21
+100 миллионов "за" (выше постом я спецом Сергея заманиваю - он профи в изготовлении отличнейших лож и винтовку Мосина очень уважает )
dim&on 10-09-2014 23:30

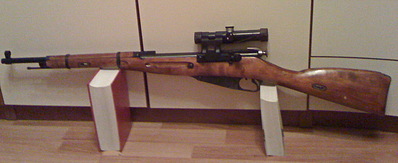

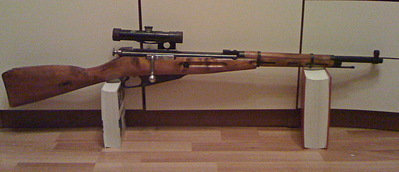

Ну что же, по просьбам трудящихся, и я внесу пять копеек. Любовь к оружию была наверно с детства, всякие там пистолетики на присосках, револьверы с пистонами, автоматы с трещёткой, отдельное спасибо деду за сделанный им из дерева псевдо ДП-27. Потом отцовские строительные патроны, которых он мне подсыпал для бабахинга с помощью молотка Дальше трубочки с гвоздиками и т.д.Армия дала уже более окрепшую любовь к оружию, без которой я как осиротел. Потом жизнь шла своим чередом, но как говориться чего-то не хватало. Были мысли об охотничьем билете, но гладкоствол не интересовал, а с остальным чего хотелось по закону РФ у нас *ТАБУ*. Вобщем был сделан выбор в сторону пневматики, и в итоге была куплена МР-60, потом 654,514, но опять чего-то не хватало. И тут появился Байкальский ППШ. Совсем другое дело, пах свой незабвенной историей, стреляет, много деактива, но главное не макет, а хоть какое-то продолжение жизни. Начались поиски чего-то подобного, и я наткнулся на темы авторов, здесь присутствующих, которые вдыхали жизнь канувшему в лету оружию. Это и было толчком. Сподвигшим хоть как-то прикоснутся к истории. Оружие давно ушедших лет само по себе притягательно и изящно, а особенно легенды, к которым прикоснуться мечта любого мальчишки в моё время. В итоге не смог устоять перед творением русского конструктора Мосина Сергея Ивановича и был выбран снайперский вариант трёхлинейки, которая со всей уверенностью можно сказать ковала 'Победу'.
ТТХ снайперской винтовки Мосина образца 1891/1930 гг. Калибр, мм 7,62 Длина, мм 1232 Длина ствола, мм 729 Общий вес без патронов, кг 4 Магазин, количество патронов 5 Прицельная дальность, м 1000 Начальная скорость полета пули, м/с 865
Донором послужила МР-512 она же в народе Мурка Калибр 4,5 мм (.177) Начальная скорость пули, м/с 150 Дульная энергия, Дж, не более 7,5 Длина ствола, мм 450 Общая длина, мм 1090 Масса, кг 3,0
Ну и как сказал Юрий Алексеевич 'Поехали'
И для закрепления материала...
forest357 11-09-2014 08:04
Классная винтовка , и как придумано . Чтобы не резать верхнюю накладку, подвижный вариант. Вот что мне нравится , это заковыристость человеческой мысли. Все вроде делают одно, и все разное, в каких-то нюансах, деталях.Я понимаю, что много разных винтовок,как говорится хороших и нужных. Но вот на Мосина смотришь, и что -то внутри положительное происходит. Наверное это гипноз :-)
Пичалька 11-09-2014 10:19
MLV-1 в стилизации Berthier mle 1907/15-М16
Вышло однако гораздо круче вышеприведенных мосинок по всем параметрам.
Пичалька 11-09-2014 14:44
MK1 11-09-2014 15:24
друзья, тема именно для того что бы делиться опытом сравнивать круче, не круче - это баловство и трата времени... достижения, уровни, псевдокрутизна это не наш путь.
Напротив приветствуется решительно любое изделие попадающее под определение названия темы, хоть с форума, хоть из за рубежа... (с указанием автора и источника). Предлагаю сюда складывать такие работы, что бы другим было интереснее и легче.
В самом деле начинаешь с простого и постепенно обрастаешь идеями и опытом, так у всех, это совершенно правильно, главное - это делать, иди к намеченной цели и работа каждого и достижения абсолютно равно важные!
Работы dim&on и forest357 и Greenthomb и тех кто еще не отписался и тех кого не успел здесь представить (времечка маловато, но обязательно размещу здесь) абсолютно уникальны и достойны восхищения умением и выдумкой, по своему талантливы!
цитата: Все вроде делают одно, и все разное, в каких-то нюансах, деталях.Я понимаю, что много разных винтовок,как говорится хороших и нужных.
+ 1000
цитата: Я понимаю, что много разных винтовок,как говорится хороших и нужных. Но вот на Мосина смотришь, и что -то внутри положительное происходит. Наверное это гипноз :-)
ага, то же балдею от нее (точно гипноз!) и обязательно сделаю еще...
цитата: Ну что же, по просьбам трудящихся, и я внесу пять копеек.
Спасибо Дмитрий! Отличная работа! И ПУ офигительно дополняет облик стилизации.
Mixamarket 11-09-2014 15:26
цитата:Originally posted by dim&on: И для закрепления материала...
На стене у меня висит c 2005 года
MK1 11-09-2014 18:15
цитата: На стене у меня висит c 2005 года
классный плакат с историческим значением
shepelevds 12-09-2014 10:59
поддержу добрым словом! шикарные работы! гениальная простата инженерных мыслей! и почему ЭТИ люди не работают на ИЖМЕХе ?
MK1 14-09-2014 18:19
цитата: forest357 Чумовая работа!!! Отлично!!! С нетерпением будем ждать новых работ!
вложу еще несколько фото замечательной работы forest357, надеюсь он не будет возражать

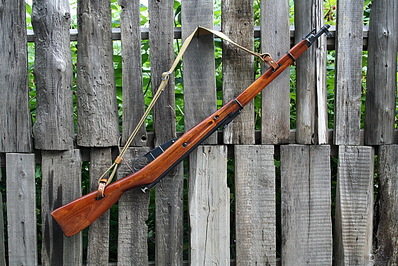

Любуйтесь:

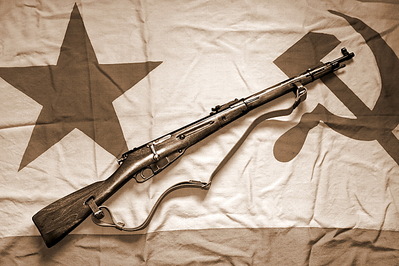

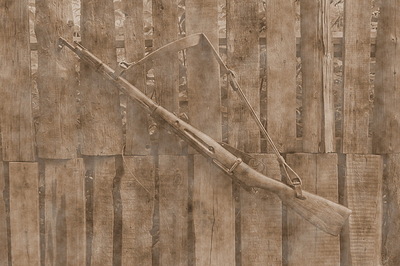

и чуток "состаренные" фото этой винтовки
MK1 14-09-2014 18:23
Опишу работу форумчанина Alex2507 (так как сам он давненько на форум не заходил)
Alex2507 сделал стилизацию карабина Мосина образца 1944 года из известной всем пневматической винтовки МР512
История появления карабина такова, что в боестолкноениях в период Великой Отечественной войны стало ясно, что полноразмерная винтовка Мосина С.И. образца 1891\30 неудобна для боя в ограниченном пространстве (в зданиях, блиндажах, ходах сообщения, лесу) из-за своей длины. Так же появление и широкое распространение пулеметов и автоматов снизило необходимость заградительного огня из винтовок, при этом дальность стрельбы уменьшилась до 500-600 м. Поэтому было принято решение заменить винтовку образца 1891\30гг. карабином. Для штыкового боя решили оставить неотъемный, откидной штык системы Семина. Штык игольчатой формы шарнирно закреплен с правой стороны карабина. С помощью подпружиненной муфты его можно было зафиксировать в двух положениях - боевом и походном, когда штык укладывался вдоль правой ложи карабина. ТТХ карабина 1944г : калибр, мм 7,62 длина общая (со штыком), мм 1020 (1320) длина ствола, мм 520 масса, кг 3,8 емкость магазина, патр. 5 боевая скорострельность, выстр.\мин. 10-12
вот его фото:
МР-512 - пружинно-поршневая пневматическая винтовка калибра ,177( 4,5 мм). Начальная скрость пули 150 м/с, дульная энергия не более 7,5 Дж. Длина ствола 450 мм, общая длина 1090 мм, вес 3,0 кг.
'Мурку' знают все, а кто не знает, напомню:
В результате у получилась очень интересная работа:
Технологические решения автора весьма любопытны, например скользящее по стволу на трубке цевье, фиксирующееся защелкой в закрытом состоянии, подробнее здесь -
