отлично, после доработки очень желательно отписаться с пояснениями
shepelevds 05-10-2014 10:26
карандаш конечно не в тему,но что было...ибо с родных прицельных пока не попадаю никуда из этого чуда ))
shepelevds 05-10-2014 10:41
МК1, ок пояснять боюсь долго придется-хендмейд на коленке )) конечно огрехи есть-не гламур!...но в целом изделие нравится
мурко ап,скользящее цевье с упорами.крышка-защелка тяги взвода,без предохранителя(схему придумал во сне)+куча всяких мелочей ручной работы.... пока не заморачивался с псевдо стеблем-не особо горю желанием)
Этот проект достал меня) пожалуй после доделок кину в продажу...
краткое видео по ней: думаю смысл механики понятен всем
MK1 05-10-2014 11:12
конечно видно что проект не доделан, если душа не лежит, действительно проще продать и доведет до финиша другой.
MK1 05-10-2014 12:56
Только что закончил новый проект, отписываюсь...
Стилизация Gletcher 1891M под царский карабин Мосина С.И., изготовлен собственноручно.
Давно хотелось сделать именно царский карабин 1907г. Очень уж он ладный, да складный
Донор возник своевременно - в 2014г фирма Gletcher выпустила модель M1891 (обрез) под СО баллончики 12гр и шарики ВВ 4.5мм Сразу бурно развернулись баталии с диаметрально противоположными мнениями - классно! и - обычная фигня, не стоит и заниматься...
Тема в ПГВ по этой модели -
Кстати в теме форумчане дружно перепиливают обрез в родное дерево винтовки Мосина, кто в карабин, кто в полноразмерную, в пластике и в родном дереве это сильно разные вещи...
Теперь, когда поработал с металлом и конструкцией Gletcher M1891 (обрез), сложилось определенное мнение (положительное)
Фото: (взял из темы)
ТТХ: Материал корпуса: Пластик Материал затвора: Металл Боеприпасы: Стальная дробь ВВ Калибр (мм / дюймы): 4,5 / .177 Емкость магазина: 16 Начальная скорость пули: 120 м/с Вес, г: 2545 Дульная энергия: менее 3 Дж
Личные ощущения - так и тянет пощелкать затвором , жаль только усилия не как у оригинала (очень легко взводиться).
Конечно это игрушка, но довольно любопытная. С одного баллончика можно шмалять раз 100, в магазин влазит 17 шариков, точность хз на 9м в 3-4 см уложиться можно, в пивную банку с 15м попасть не проблема (с новым стволом от Петра, со старого не пробовал)
Покупал исключительно для стилизации в царский карабин. О нем и поговорим, описание взято из нета:
Карабин Мосина С.И. 1907г
При перевооружении русской армии винтовкой Мосина в 1891 году было произведено упущение в гом отношении, что не был принят одновременно и карабин Мосина. Военное ведомство тогда как будто яе видело надобности иметь карабин, хотя было всем известно, что прежде среди винтовок Бердана был и карабин Бердана. Опыт Русско-японской войны 1904-1905 гг. показал, что карабин во многих случаях нужен и необходим. После войны было решено ввести на вооружение и карабин. В 1907 году был одобрен карабин Мосина, сконструированный генерал-майором Юрловым. Его конструкции ствол, мушка, прицел и ствольная накладка.
Калибр карабина 7,62 мм, патрон общий винтовочно-пулеметный. Длина ствола 508 мм (20 дюймов) Общая длина карабина 1015 мм, Вес - 3400 г. Начальная скорость острой пули 795 м/сек.
Тупая пуля патрона образца 1891 года давала из карабина начальную скорость 562 м/сек. (Из пехотой винтовки подобная пуля имела начальную скорость 640 м/сек.)
Прицел рамочный уменьшенных размеров, колодка без ступенек; деления на рамке - для установки на дистанцию от 200 до 2000 шагов. Мушка со скосом сзади (подобно мушке французского карабина образца 1890 г.). Нарезы, затвор, магазин и весь механизм - такие же, как в винтовках Мосина образцов.
Цевье скреплено со стволом и ствольной накладкой двумя узкими кольцами, такими же, как и на драгунской винтовке. В цевье помещается шомпол, ввинчиваемый в шомпольный упор. Ствольная накладка охватывает основание прицела. Для ремня сделаны в ложе две щели. Ложа скреплена нагелем; шейка простая. Спуск без предупредителя. Затвор с прямой рукояткой. Карабин штыка не имел. Карабин Мосина образца 1907 года был выдан русской полиции, затем солдатам пулеметных рот, частично в артиллерию и обозные команды, а в 1914 году - в некоторые казачьи полки.
Вещь по нынешним временам оочень редкая, да собственно и выпущено их было немного.
Фото оригинала:
А вот внутреннее устройство:
(взято здесь - кстати по ссылке полноценное интерактивное пособие, с процессами зарядки, подготовки к стрельбе и произведению выстрела, интересно
О стилизации:
Эскиз проекта с родным стволиком(вверху), стволиком от Петра (ниже с надетыми втулками)
и итог:
В проекте использовано: - оригинальная довоенная ложа трехлинейной винтовки с ремвклейками - часть деактивированного оригинального ствола винтовки Мосина С.И. - кольца ложевые, довоенные, оригинальные на клепках - нержавеющий гладкий стволик от Петра (наш форумчанин) длинной 500мм, наружний диаметр 6мм, внутренний 4.48мм
Ложе зачищалось от шеллака и подгонялось по размерам оригинального царского карабина (подрезал, склеивал, переносил крепления ложевых колечных пружин) Шомпол обрезал по длинне, перерезал резьбу на М5 (в оригинале дюймовая)
Ствол соединен с частью мосинского ствола на цианокрилатном клее. А именно, фальшствол Gletcher M1891 сверлил на глубину порядка 60мм, ствол мосинки после облагораживания (при деактивации ствол был ужасно порезан плазмой, заварил шов и обточил вручную) был проточен наждаком и после позиционирования склеен, окрашен металликом. (кстати в Gletcher M1891 вполне нормальный алюминий, хорошо пилится и достаточно прочен, можно не переживать)
Фото до и после склейки:
Ствольная накладка переделана под целик.
Целик достался не просто... - у оригинала рамочный прицел уменьшенного по сравнению с винтовкой размера и собственной конструкции:
Был соблазн сделать похожий, подумав, не стал - для шариков с полетом на 30м (условно) он не нужен, при ручном исполнении будут люфты. Поэтому зверски перепилен и интегрирован в родную прицельную базу Глетчера прицел от QB78 DeLux, получилось
Мушка перепилена из советской мосинской (кольцевой) и надставлена до нужного размера (по стрельбе на коротке, так нужно еще чуть выше на пару мм) Магазинную коробку Gletcher M1891 обработал по-изящнее, окрасил металликом (номер виден), подзатер под старину. Нагель заменен на мосинский, оригинальный, для чего упор ствольной коробки обреза рассверлен до нужного диаметра.
Стволик от Петра вставлен на пересверленной штатной пластиковой черной втулке (в фальшстволе) и снаружи всунул обрезок пластиковой трубки для надежного позиционирования. Стволик видно внутри оригинального 7.62мм, он не доходит до края дульного среза на 10мм Фото:
Ложе слегка подщлифовал, стараясь сохранить клейма, и покрыл данишем. Вес около 3.4 кг - соответствует оригиналу.
Безусловно есть кардинальные отличия внешнего вида от царского карабина 1907г - целик не соответствует оригинальному (объяснил почему пошел на это) и самое главное ствольная коробка не граненная, как у царских мосинок (тут уж увы - толщина ствольной коробки Глетчера, не позволила нарезать грани ну и по мелочи есть не совпадения... царская граненка с клеймами:
В целом - по ощущениям получилась очень приятная вещь, брутальная. И глаз радует и руки, и душу греет близким понравился Перезарядка доставляет удовольствие, стрельба на вскидку то же Фото
и на пару со Славиией 630:
вроде все...
shepelevds 05-10-2014 13:29
шикарная штука получилась!!! с душой и правильным подходом к делу!
над глетчером работают многие.по нему отдельная тема есть у меня тоже лежит уже в дереве..пока без стволика.... как стрелялка-изделие конечно весьма пакостная) но само ощущение ПОЧТИ настоящей винтовки с полноценным затвором-очень приятное!!!!
dim&on 05-10-2014 13:55
цитата: Этот проект достал меня) пожалуй после доделок кину в продажу...
Раз уж начато, то теперь только, до конца....бросить на месяц, а там может руки сами подянутся)))
MK1 как всегда, всё в лучшем виде +100500.Одним словом Maestro Мосинская тема не истребима.
dim&on 05-10-2014 14:10
shepelevds а отверстие для чего в закрывашке цевья?
forest357 05-10-2014 14:33
Я считаю , что продавать не надо. Из своей практики. Я тоже порой думал, как говориться порубить топором, но после некоторого перерыва, приступаешь как заново, и когда приходишь к финишу ощущаешь почти не скажу какое удовлетворение.
MK1 05-10-2014 15:01
цитата: с душой и правильным подходом к делу!
цитата: Мосинская тема не истребима
Спасибо! Винтовка Мосина Forever
домовой2000 05-10-2014 15:12
Своего рода тоже Стилизация пневматики под историческое огнестрельное оружие своими руками...
Если эти изделия не подходят к этой теме, то удалю...без проблем!
И ещё один...Самый первый! Собрал его года 3 назад... Прицел здесь конечно не в тему...
MaratR 05-10-2014 23:09
цитата:Originally posted by домовой2000: Прицел здесь конечно не в тему...
А ежели его тож стилизовать под подзорную трубу времён... скажем расцвета флибустьеров?
shepelevds 06-10-2014 01:06
цитата:Originally posted by MaratR: А ежели его тож стилизовать под подзорную трубу времён... скажем расцвета флибустьеров?
+1 ага.латунь с вензелями и тесненными кожаными вставками оч интересно
вот так например
домовой2000 06-10-2014 08:33
цитата:Originally posted by MaratR: А ежели его тож стилизовать под подзорную трубу времён... скажем расцвета флибустьеров?
цитата:Originally posted by shepelevds: ага.латунь с вензелями и тесненными кожаными вставками оч интересно
вот так например
Очень интересная мысль! Спасибо за Идею! Возможно этой зимой чего ни будь свояю....
домовой2000 06-10-2014 08:44

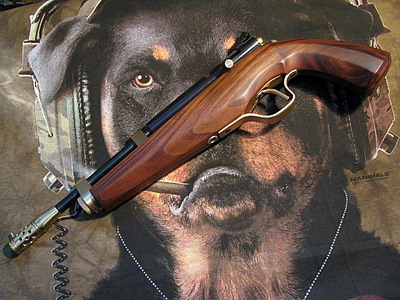

Из последних моих творений... Если не нравится мои изделия или не в тему, то потру ......без проблем
Kachan 06-10-2014 10:16
именно как стилизация, а не как полноценная реплика - вполне себе пойдет, кмк
домовой2000 06-10-2014 22:15
Kachan
Kachan 6-10-2014 10:16 именно как стилизация, а не как полноценная реплика - вполне себе пойдет, кмк
Твоё мнение Илья для меня Очень Важно! У тебя же учился! Именно Стилизация! Спасибо Илья за добрые слова!
Kachan 07-10-2014 09:08
а работы сделанные не полностью своими руками, а Мастерами - будут в тему ?
MK1 08-10-2014 09:36
Стилизация любопытная штука, от максимально полного копирования (кроме конструктива) до авторской переработки образа, художественный взгляд на оригинал, с использованием имеющихся ресурсов... Чем богаты, из того и делаем. В основном вручную, это сильно ограничивает... Но ведь главное ИМХО порыв, желание и стремление. Давайте просто делать А зашедшие в тему возможно то же увлекутся и порадуют своими творениями... Вместе веселей Одним хобби мы связаны.
Пусть работы будут разные, не стоит их сравнивать, как и у картин есть свои зрители и ценители, искусство многогранно. как это в мультике - "делай добро и бросай его в воду" польза всем будет.
Kachan 08-10-2014 09:54
цитата:Originally posted by Непушист: в стиле ромалэ-стайл
выложу и свое в том же стиле, правда еще не законченное
Не можешь бахнуть-сфоткай!
пояснять боюсь долго придется-хендмейд на коленке ))
