В месте креления гамовского прицела существует 2 технологических отверстия. одно для штифта без резьбы одно с резьбой для крепежного болтика. Примерив новый прицел оказалось , что можно использовать отверстие с резьбой.
Я изготовил новый ластохвост . Т. к. изготавливал в ручную, то края получились немного не параллельные. И это даже к лучшему, потому что позволило, при надвигании прицела устранить люфт. В конце надвигания прицела пришлось приложить некоторое усилие.

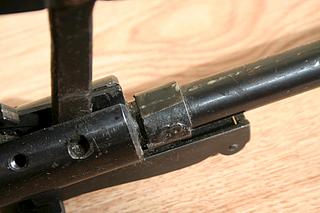

На стволе закрепил кольцо, к которому одним краем приварил ласту. Сделано из 2х полуколец, сваренных между собой.Кольцо с нижней стороны немного сточил, что бы рычаг взведения вставал нормально на место.
В ласте просверлил 2 отверстия под болт и под сварку. Ласта закрепляется на компрессоре и отверстие заплавляется ( электрозаклепка), второй край просто прихватывается к кольцу. Все зачищается.

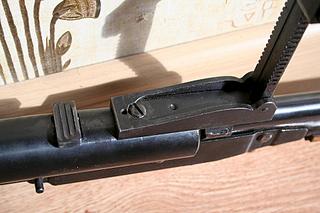

В прицеле сделал отверстие под болт Мх4. В пружинной пластине делается выборка под болтик отрезным кругом через край, т. к. просверлить металл такого свойства сложно. Прицел одет в натяг поэтому крепежный болтик оказался не силовым креплением, а всего лишь просто фиксатором для пружины и прицела.
В итоге получилось.
MK1 03-09-2014 09:25
цитата: В итоге получилось
отлично и надежно... Ждем продолжения
Пичалька 03-09-2014 11:42
а чего всё одни мосинки? Ну а как же пистолетики - там наган, маузер, кольт 911, парабеллум и т.п. пистолетики... Это конечно не так эпично.
ЗЫ натыкался разок на РСР, стилизованное под стимпанк.
MK1 03-09-2014 12:03
- не только Мосинки, а любые "стилизации пневматики под историческое огнестрельное оружие своими руками" Если есть ссылки - выкладывайте сюда на забывая автора и ТТХ донора и описание исторического оригинала. важно - "своими руками и под историю", стим сюда не вписывается... А Мосинки - они самые популярные
forest357 03-09-2014 15:25
После склейки двух частей ложа внешний вид естественно получился не комильфо . Немного сточив , по прямой линии, снаружи были приклеены брусочки и обточены.Где-то до белой линии. Все равно получилось не очень. Тогда я отошёл чуть дальше и снова сточил но уже по силуэту, т. е. по гнутой линии. Сделал лекала, и в брусках по ним сделал выборки. Бруски понятно снова приклеил и обточил до нынешнего состояния. Получился принцип фанеры. С одной стороны
с другой стороны

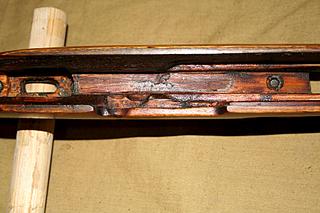

Дальше по ложу. Выборки там естественно под другую конфигурацию, поэтому заделывалось либо вклейкой дерева,либо заливкой смесью из опилок и эпоксидки. Кругляк,на который накручивалась наждачная бумага.Для подгона общего размера под компрессор.
Выборка под ход тяги и роликов. Видна вклеенная гайка переднего крепления магазина.
Так как стебель у меня приварен к компрессору.Видны некоторые хаотичные выборки. Это сделано для нормальной его постановки компрессора в ложу. Отверстие под магазин тоже заклеено , для нормального хода или скольжения тяги. А так же это дно магазина. Магазин пуст , его можно использовать как емкость для чего-нибудь.

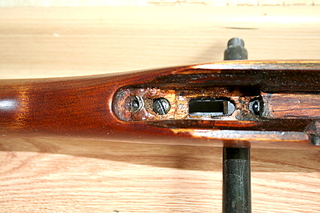

Это выборка под УСМ. Так же видны болт задней точки крепления магазина,и вклеенная гайка крепления задней точки компрессора. Расположены уступом. Из-за формы УСМ.
Для того что бы просверлить крепежные отверстия там где надо, и под нужным углом был изготовлен кондуктор. В отверстиях в ложе вклеены металлические шайбы, это для того что бы не сминалось дерево во время затяжки болтов.

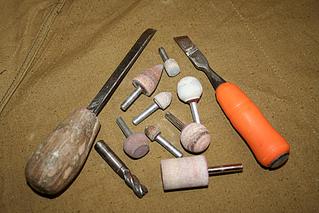

Выборки производились: стамеской, косым резаком, металлической фрезой и набором фигурных камней. В качестве станка дрель, как в общем у большей части рукодельцев . Натюрморт. Сверла не участвуют, их много и разного диаметра.
sam378 03-09-2014 15:39
Блин мужики - уважуха вам! Такие вещи творите! Ждём новых работ!
forest357 03-09-2014 16:30

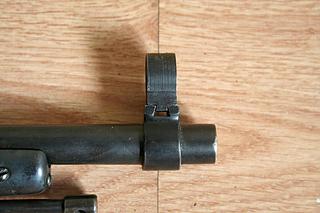

Теперь по железу. Вначале я изготовил мушку и базу. По приходе заводских мушек от самодельной отказался, но основу(базу) оставил. С размером посадочного места практически попал в размер, хотя делал от балды. Один раз молоточком стукнул по базе, и она села почти внатяг. По стволу видно , что он удлиннен, это для то что бы не резать рычаг взведения. Когда убралась пластиковая мушка там оказалась проточка на 30 мм. Нарезал резьбу и накрутил трубку, с выходным отверстием на 7,6 мм.
Мушка закреплена тоже электрозаклепкой. Т. е. снизу просверлено отверстие , мушка одета, отверстие заплавляется и зачищается.
forest357 03-09-2014 19:04
Теперь про рычаг взвода. Каким-то образом надо было закрыть проем, что бы пальцы не проваливались, так же каким-то образом прикрепить шомпол, или его бутафорию.Выточил планочку, сделал под круглый рычаг проточку и приклеил на секундный клей. Потом в закрытом положении обточил под общий вид. Получилось так.
Полноценный шомпол не помещается , изготовил такую конструкцию. По всей длинне сточен на половину, кроме последних 60 мм.
Под шомпол проточил посадочное место. Специально изготовил махонький рубанок( не сохранился). Ловил миллиметры, но все равно немного просадил .Пришлось подкладывать пластинки.
Шомпол крепиться в 3х точках. Две насквозь через рычаг взвода болтиками. А третья специальным хомутиком , скажем так в ужим или в зажим , кому как лучше.
Площадкой контачит с магнитом, который удерживает рычаг в сложенном положении. Легко отымается, легко примагничивается.
В рычаге таких отверстия два.
В итоге получилось.
Потом сделаю другую фотографию, заменю.
MK1 04-09-2014 07:47
очень продуманно, просто и эффективно.
forest357 04-09-2014 09:10
Немного про фиксацию рычага. сначала думал сделать защелку как Гамо. Для этого приварил бороду на стволе и одел наконечник. Фиксатор не получался . Изготовил 5 штук. Надо что бы он и двигался и шомпол был закреплен, и все было аккуратно. Вобщем я застрял. Потом на глаза попались магниты. Я вспомнил про изделия здесь на форуме пневматиков, не помню в каких ветках, и дело сдвинулось с мертвой точки(таких точек у меня было две). На рычаге была проточка. Конец рычага обточил в плоскость( там где находится хомутик), и просверлил отверстие для болтика. Изготовил такой конструкции наконечник . На предыдущих фотографиях он тоже есть. Посадил на эпоксидку.
Самый первый вариант защелки.
Наконечник , который прикручивается к бороде, защелка должна была цеплятся за него. Конструктивно наконечник на бороде и остался. Если бы сразу на магнитах, то можно было оставить на ложе.
MK1 04-09-2014 11:09
Originally posted by Mixamarket: "моменты рождения изделия" - вот они... творческие мучения в чистом виде тернист путь к победе
sam378 04-09-2014 11:19
Но результат того стоит)
forest357 04-09-2014 19:38
На толкатель для скольжения одевается пластиковая фигулька, которая все время куда-то теряется. Тупо пластмассы налепил, свою роль выполняет и сидит никуда не девается.
Магазин обрезан сколько нужно, для установки. Т. к. коробка клепанная, то после обрезки передняя часть стала качаться, опять выручила сварка в районе круга.
Про крышку магазина. Внутри никаких пружинок, пластинок и прочих железяк нет. И при открывании крышка просто падала на пол. Что бы этого не происходило. Соорудил проволочную Y- образную пружинку, с загибом центральной части, что бы одевать на ось. Концы загнул на 90 градусов, а в крышке с боков просверлил под диаметр проволоки отверстия, куда эти усики заходят.
Поджима крышки нет и она позвякивает в закрытом положении. Что бы устранить звук сделал подпружиненый штифт,который все время поджимает крышку.
Стебель тоже приварен к компрессору, потому что болтики все время куда-то выпадали, мало резьбы. Один так и не нашелся, ну и ладно.
Все сделано из нержавейки. Пластина,трубка.
А шарик сделан методом наплавки большой массы металла и обработки на шлифовальном круге.В камне имелась полукрглая выемка. Потом все это естественно заполированно. В шарике можно разглядеть меня и фотоаппарат.
Greenthomb 04-09-2014 21:27

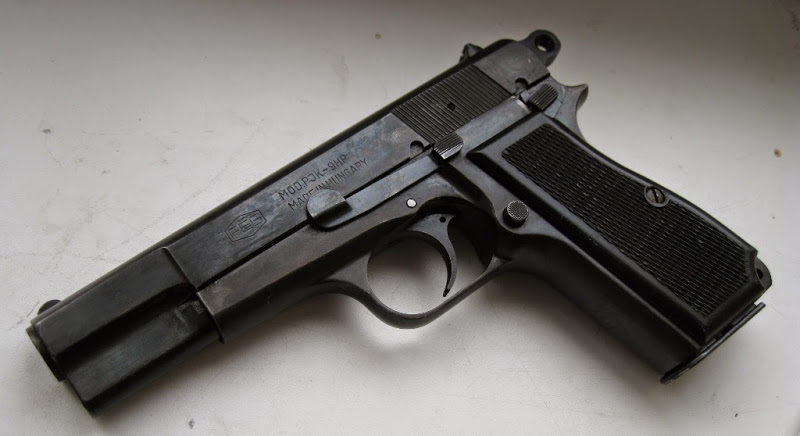

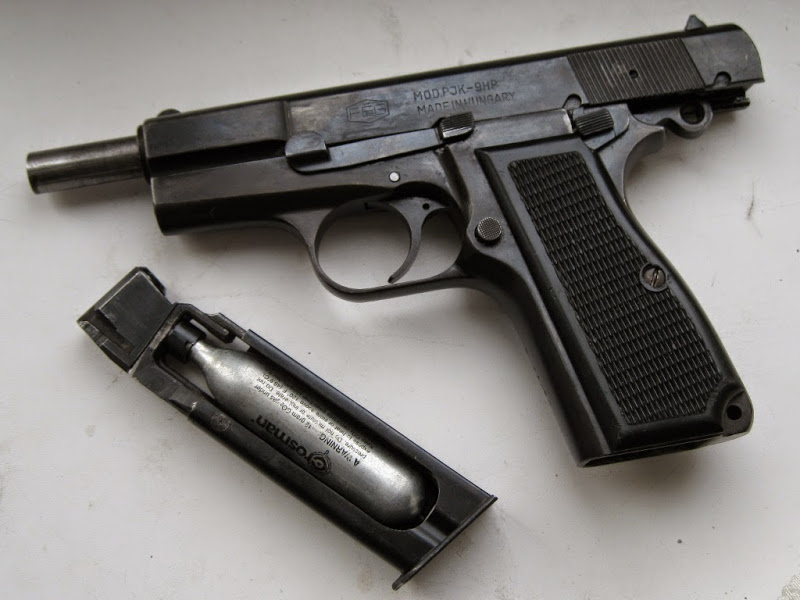

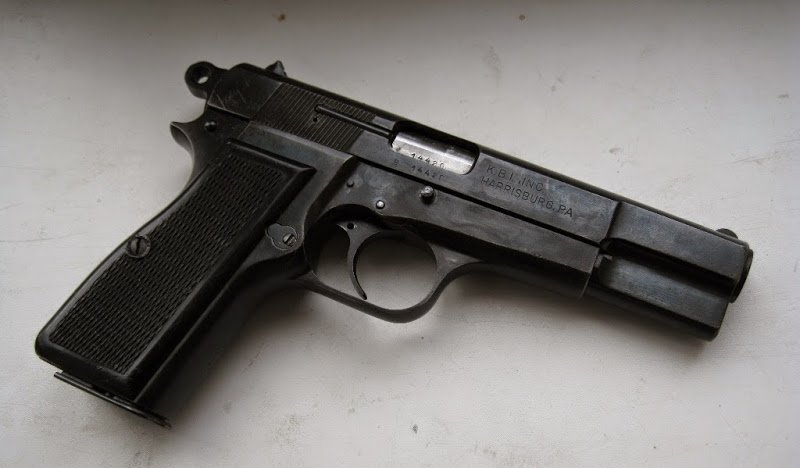

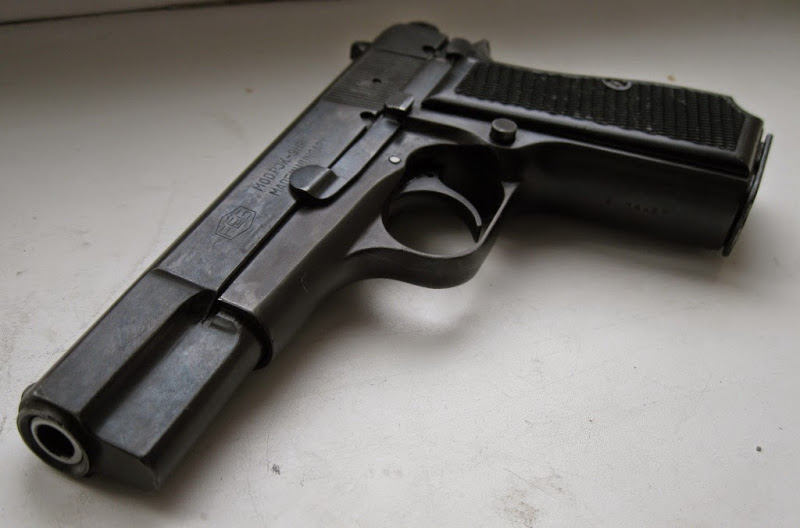

Просили пистолетов? Ну, давайте разбавлю длинноствольную тематику Под определение темы из моих подходит только один, но он истинно исторический. Таки стилизация МР-656К под Browning HP.

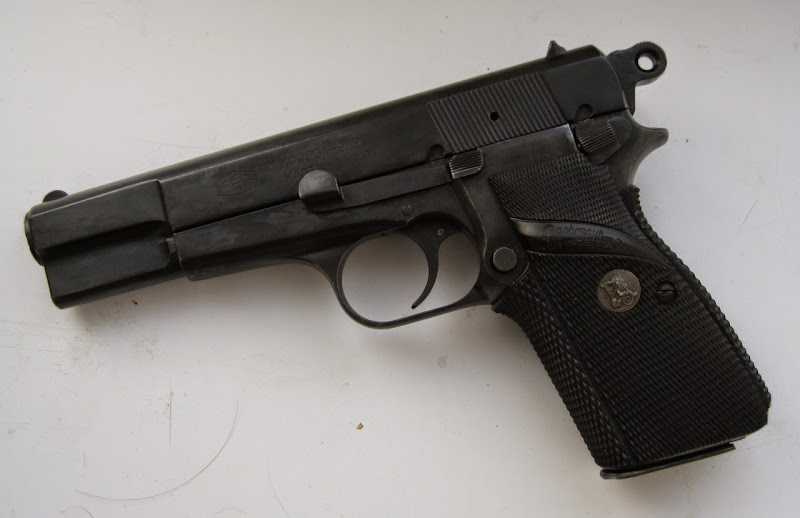

Накладки рукояти впоследствии были заменены на современные, более удобные.
MK1 04-09-2014 21:55
цитата: Т. к. коробка клепанная, то после обрезки передняя часть стала качаться, опять выручила сварка в районе круга
так точно, эта коробка старого образца, она клепанная, при обрезании всегда аккуратно подвариваю изнутри
цитата: Соорудил проволочную Y- образную пружинку...сделал подпружиненый штифт...Все сделано из нержавейки...шарик сделан методом наплавки...в камне имелась полукруглая выемка. Потом все это заполированно...
Реально восхищаюсь самобытностью и оригинальностью решений, настойчивостью, стремлению и умелым рукам, талантливо
цитата: Просили пистолетов? Ну, давайте разбавлю... Таки стилизация МР-656К под Browning HP.
- белая зависть к владельцу этого аппарата
Это не просто стилизация - это и есть история, преобразованная под наши нужды и возможности.
Чертовски брутальная вещь...
наверное скрывает внутри массу секретов превращения
Блин ну прям невозможно хочется взять в руки Афигенная работа!
MK1 04-09-2014 22:41
цитата: можно разглядеть...
я один вижу ни на что не похожий спусковой механизм?
forest357 05-09-2014 04:15
Из ТТ в Браунинг, тут надо реально потрудится.Был у меня макар, давно. С тех пор перешёл на длинноствол, а потому интересно посмотреть на процесс перевоплощения.
odsv 05-09-2014 10:29
цитата:Изначально написано forest357: Теперь про рычаг взвода. Каким-то образом надо было закрыть проем, что бы пальцы не проваливались, так же каким-то образом прикрепить шомпол, или его бутафорию.Выточил планочку, сделал под круглый рычаг проточку и приклеил на секундный клей. Потом в закрытом положении обточил под общий вид. Получилось так.
Полноценный шомпол не помещается , изготовил такую конструкцию. По всей длинне сточен на половину, кроме последних 60 мм.
Под шомпол проточил посадочное место. Специально изготовил махонький рубанок( не сохранился). Ловил миллиметры, но все равно немного просадил .Пришлось подкладывать пластинки.
Шомпол крепиться в 3х точках. Две насквозь через рычаг взвода болтиками. А третья специальным хомутиком , скажем так в ужим или в зажим , кому как лучше.
Площадкой контачит с магнитом, который удерживает рычаг в сложенном положении. Легко отымается, легко примагничивается.
В рычаге таких отверстия два.
В итоге получилось.
Потом сделаю другую фотографию, заменю.
Замечательная работа! Уверен что многие любители оценят по достоинству. Всегда вызывают уважение люди которые могут работать и головой и руками. Но на этом останавливаться нельзя, нужно продолжать. С уважением Алексей.
зы Даже представить трудно сколько времени понадобилось на реализацию такого красивого изделия.
Пичалька 05-09-2014 23:22
Вполне можно и холодной сваркой налепить, а потом скрыть под слоем грунта и краски )) я вот сейчас так на 92-ю беретту компенсатор сделал - вааще легко. Но не спортивно.
Greenthomb 05-09-2014 23:58
Ну вы сейчас понапридумываете Там просто часть деталей взята от соответствующего макета. Позже распишу в общих чертах, что да как.
Но такой комментарий от Непушиста чертовски приятен
