парни чуток извиняюсь - зашился в ремонте, не успеваю добавить в тему как минимум три интереснейшие проекта сделанные форумчанами, потерпите малость на неделе исправлюсь
forest357 23-09-2014 14:58
цитата: потерпите малость
Да-да имеем терпение. А пока мыслим.:-)
sam378 23-09-2014 17:00
Ждём ждем, очень интересно.
MK1 23-09-2014 19:51
Продолжим
Опишу кратко проект 'Вальмак' в стилизации Walther P38. Автор - Непушист.

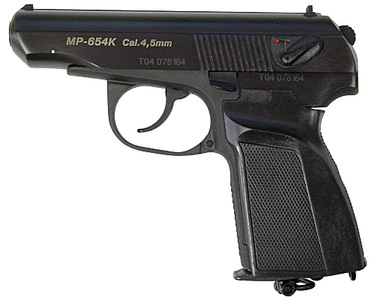

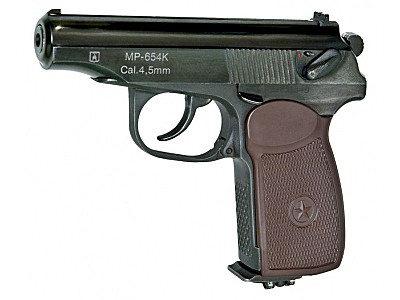

Донор для проекта - МР654К, известный газобаллонный пистолет под ВВ шарики изготовленный с применение большого количества деталей боевого пистолета Макарова, его характеристики: Калибр 4.5мм Габариты 169х145х35мм Масса 0.73кг без магазина Вместимость магазина 13шариков ВВ Длина ствола 96мм Скорость 110м/с Собственно вот он:
и в обновленном варианте:
Оригинал Walther P38 (Вальтер П38) - немецкий самозарядный пистолет калибра 9 мм. (далее взято из Википедии)
Разработан фирмой 'Карл Вальтер Ваффенфабрик' в г. Целла-Мелис, в Тюрингии. Имеет высокие технические характеристики. Гарантийный ресурс 10 000 выстрелов. В 1936 году Фриц Вальтер и инженер Фриц Бартхлеменс (Barthlemens) получили патент (DRP ? 721702 от 27.10.1936 г.) на систему запирания канала ствола - защелкой, вращающейся в вертикальной плоскости. Именно это решение легло в основу нового поколения германских военных пистолетов Вальтер, впервые применено в четвертом варианте разрабатываемого пистолета. После неудач с четырьмя вариантами, в которых использовался скрытый курок, была доработана удачная конструкция предохранителя и УСМ с открытым расположением курка пистолета Walther PP 1929 года. На вооружение вермахта пистолет был принят в 1938 году под названием P38 (нем. Pistole 38). Со временем он вытеснил пистолет Люгер-Парабеллум (хотя и не полностью) и стал самым массовым пистолетом германской армии. Выпускался не только на территории Третьего рейха, но и на территории Бельгии и оккупированной Чехословакии. Во время войны, особенно во второй ее половине, технология производства упрощалась ради снижения трудоемкости, поэтому пистолеты военных выпусков имеют более грубую отделку и даже упрощенную конструкцию (без указателя патрона). Трофейные пистолеты использовались партизанами, а также военнослужащими Красной Армии и других стран антигитлеровской коалиции. После войны производство вооружений в Германии на долгий срок было прекращено. Только в 1957 году в ФРГ возобновилось производство этого пистолета. Он поставлялся на вооружение бундесвера под маркой P1. C 1957 года выпускались пистолеты двух моделей: Р1 и Р38. Р1 выпускались для нужд бундесвера, а Р38 - для нужд полиции. Отличительной чертой обеих послевоенных моделей является облегченная на 100 г литая рамка из алюминий-скандиевого сплава. В незначительных количествах Р38 выпускались и со стальными рамками, но только как коммерческие. В 1976 году в модель Р1 для увеличения срока службы и использования более мощных патронов были добавлены элементы: В рамке Р1 установлен стальной поперечный нагель на участке между замыкателем затвора и затворной задержкой, чтобы принять на себя нагрузки от ствола при выстреле и продлить срок службы рамки из облегченного сплава; В стволах модели Р1 используют вставной запрессованный лейнер из стеллита. Износостойкий стеллит продлевает службу стволов при их интенсивной эксплуатации в армейских условиях и позволяет использовать более мощные патроны 9х19 мм NATO с увеличенным пороховым зарядом.

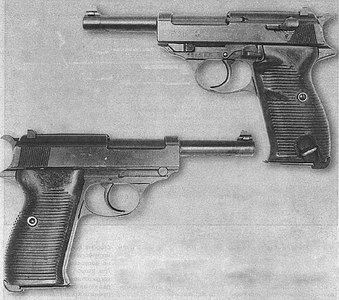

Вот оригинальный Walther P38:

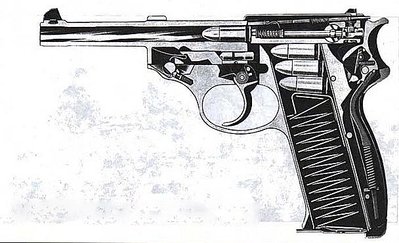

а вот его схема:

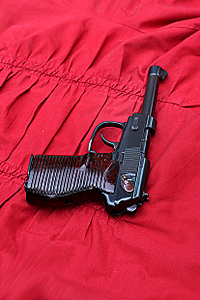

Стилизация получила авторское название 'проект Вальмак' сочетая названия и оригинала и донора.
Подробно эта интересная работа описана здесь - и здесь -
Труда и аккуратности вложено не мало, от того и внешность получилась запоминающаяся и симпатишная

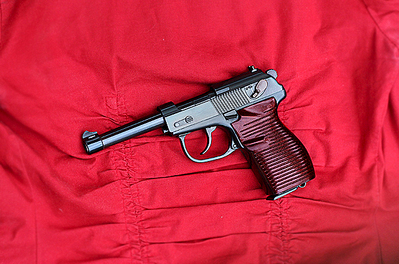

Вотъ:
dim&on 23-09-2014 20:54
Так....я скоро сюда, больше ни ногой((( Один товаришь уже не спит, у меня такая же эпидемия, подозреваю что она у большинства здесь страждущих....так вы ещё и маслица подливаете. Осталось только добить)))
Раньше в школах были стулья из квадратного профиля, где-то примерно 25х25. Глядя на фото с опытными образцами, как раз можно применить ствол с утолщением от второго варианта ствола "вальмака"( вчера всю тему прочитал), если он ещё жив.
johnny lime 25-09-2014 19:34
А мне бы на своем рукоятку подшаманить . Видел как-то у одного дедушки - бывшего большого фулюгана)) из какого-то непонятного чёрного дерева - настояший шедевр ... Родная за 7 десятков лет изрядно потёрлась ...
shepelevds 25-09-2014 20:45
цитата:Originally posted by Непушист: без станков, только хардкор, только точило, ножовка и бор
лозунг темы!
forest357 26-09-2014 10:39
Русская литература. Без станков, только хардкор, только точило, ножовка и бор.
Японское хокку. Исходник торцевой ключ, бобышка. Самая сложная деталь в проекте.
Прямо в стихотворной форме. Получается тут не только художники, но и немного поэты.
MK1 27-09-2014 08:50
цитата: Без станков, только хардкор, только точило, ножовка и бор.
однако можно на плакат писать к сожалению станочная обработка это проблема, вот и приходиться выдумывать ручные технологии
Пичалька 27-09-2014 11:49
цитата:Originally posted by MK1: станочная обработка это проблема
да какая проблема - настольный токарник по 30т.р. спокойно продают... столько же - фрезер... правда потянут они только дюральку, да и то - хреново...
MK1 01-10-2014 07:55
Появилось немного времени и отпишусь по проекту форумчанина ershik7498 "Винторез"из винтовки ИЖ-61.

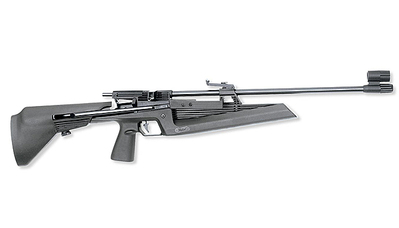

ИЖ-61
винтовка для первоначального обучения, после МР512 наверное самая распространенная у нас в стране. 7.5Дж энергии, бюджетность приобретения, довольно качественные стволы обеспечили ей популярность и прям скажем народную любовь
Легкая, компактная ППП, с выраженной пистолетной рукоятью, прикладом с регулировкой длинны, имея боковой легкий взвод посильный и детям, в свое время она была сильным шагом вперед отечественной пневматики. Сейчас владение такой винтовкой имеет две ярко выраженные грани: - ностальгия или стоковое состояние винтовки 'для души и потомков' - огромный потенциал переделок в ПСП аппарат с весьма разнообразнейшими возможностями...
Чего только из ИЖа не делают, боже мой, список переделок и поделок, апгрейда и необычных вариантов потянул бы не только на толстый журнал, а на серьезную книгу! Излюбленная для совершенствования навыков познания и моделирования вещь... не в последнюю очередь благодаря невысокой цене и массовой доступности, миллионов запчастей Особенно ценятся варианты ранние с металлической ствольной коробкой.
Винтовка продолжает жить и радовать владельцев и это правильно. Ее ТТХ: тип пневматики - пружинно-поршневая калибр, мм - 4.5 скорость пули, м/с - 130 количество зарядов - однозарядный или многозарядный вариант с магазином в 5пуль дульная энергия, Дж, не более - 7.5 длина ствола, мм - 450 длина винтовки, мм - 775 масса, г - 2100 возможность установки сторонней оптики - есть тип крепления - 'ласточкин хвост' материал ложа - пластик наличие предохранителя - есть тип предохранителя - автоматический вот ее внешний вид (поздний вариант, однозарядный с пластиковой ствольной коробкой)
'Винторез' или ВСС
(Винтовка снайперская специальная) - бесшумная снайперская винтовка для подразделений специального назначения. (далее из Википедии)
Разработана в 1980-х годах в ЦНИИточмаш г. Климовска. Название 'Винторез' осталось в обиходе после его использования в конструкторской документации.
Противоречивые тактико-технические требования к снайперской винтовке и автомату, выдвинутые различными ведомствами, стали причиной того, что к 1983 году были согласованы с заказчиками только требования по снайперской винтовке, заключавшиеся в следующем: скрытное поражение живой силы противника на дальностях до 400 м; пробитие стального армейского шлема на дальности 400 м; возможность использования оптических прицелов днём и электронно-оптических ночью; компактность и лёгкость; возможность разборки на основные узлы для скрытной транспортировки и быстрая сборка после этого.
Для удовлетворения конкурирующих требований конструкторам пришлось разрабатывать новые боеприпасы (подробнее в статье 9×39 мм). Первый вариант винтовки, получивший индекс РГ036, был создан под руководством В. Ф. Красникова под патрон 7,62 УС, применявшийся в бесшумных комплексах на базе автомата Калашникова. Винтовка имела оригинальную конструкцию системы газоотвода: расположенный вокруг ствола кольцеобразный газовый поршень выступал также в роли задней стенки расширительной камеры глушителя. Это упрощало и облегчало конструкцию оружия, однако отрицательно сказалось на надёжности в различных условиях эксплуатации.
В конце 1981 года был создан второй вариант винтовки под тем же индексом, но под патрон РГ037 и с более традиционным газоотводом через боковое отверстие в стенке ствола, жёстко запираемого поворотом затвора. Система глушения звука выстрела состояла из камерного надульного глушителя и расширительной камеры и позволяла снизить звуковое давление до уровня пистолета ПБ. Помимо этого отличительной особенностью винтовки были небольшие габариты (длина - 815 мм) и малая масса (всего 1,8 кг), несмотря на которые она обеспечивала поражение живой силы в армейских касках или за листовой сталью толщиной 1,6 мм.
Новая винтовка выдержала предварительные испытания, однако в 1985 году были утверждены требования для бесшумного автомата, исходя из которых он должен был обеспечивать поражение противника в бронежилетах 6Б2 на дальности 400 м. В связи с этим конструкторы винтовки пришли к выводу, что патрон РГ037 окажется неэффективным для борьбы с противником в перспективных средствах индивидуальной защиты, поэтому дальнейшие работы по нему были прекращены, а снайперская винтовка полностью переделана под разработанный вскоре патрон 9×39 мм. На вооружение подразделений КГБ и ГРУ она поступила в 1987 году Прицельные приспособления винтовки состоят из открытого механического прицела (на задней части глушителя регулируемый целик, градуированный до 400 м, и размещённая на дульной части глушителя мушка с защитной стойкой), а также бокового кронштейна для крепления ряда оптических и ночных прицелов. В частности, штатного оптического прицела ПСО-1-1 (отличающегося от ПСО-1 иной прицельной маркой под намного более крутую траекторию пуль патрона СП-5 и СП-6).
ВСС оснащена деревянным нескладным прикладом, весьма схожим по конструкции с прикладом винтовки СВД, но с более широкой и удобной рукояткой управления. Приклад снимается для уменьшения габаритов при хранении оружия.
На базе ВСС разработан и принят на вооружение автомат 'Вал' АС (автомат специальный). От ВСС отличается наличием складного металлического приклада, магазином большей емкости - 20 вместо 10 патронов (магазины взаимозаменяемы). Снаряжаться магазин может обоймами. На ВСС имеется крепление типа 'ласточкин хвост', вследствие чего может прикрепляться прицел типа ПСО-1, любой штатный ночной прицел (НСПУМ, НСПУ-3), а также прицелы типа ПО 4х34 со специальным переходником; на кожухе глушителя установлен также открытый секторный прицел.
Ресурс ВСС официально составляет 1500 выстрелов, но при своевременном уходе, чистке и смазке это оружие выдерживает до 5000 выстрелов без ухудшения качества боя.
ВСС не является полностью бесшумным оружием. Звук выстрела приблизительно соответствует малокалиберной винтовке и может быть различён лишь в тишине, что значительно лучше, чем у оружия с глушителями. Однако, оружие, оснащённое глушителем и использующее, как и ВСС, дозвуковой боеприпас, зачастую способно иметь сопоставимую громкость выстрела.
Войска специального назначения оценивают ВСС очень высоко. Владимир Ольгин, командир одной из рот спецназа федеральных сил, охарактеризовал связку ВСС 'Винторез'/АС 'Вал', как идеальную систему для войск специального назначения, умелое использование которой позволяет творить чудеса. Особо автор отметил качество использования ВСС при решении задачи 'снятия часового' - был случай, когда бойцы отряда уничтожили из ВСС 5 боевиков ещё до того, как основная группа противника поняла, что происходит[6]. 'В городе - незаменимая вещь, ей и ночь не помеха. Противник не слышит и не видит. Главное, боеприпасов побольше (а вот с ними была напряжёнка). Метров до 300 стреляешь, как в тире, главное - выверка прицела, ночью результат аналогичный.' Ш. Алиев. 'Куда девался кровавый опыт?'. Журнал 'Солдат удачи', 11 1997

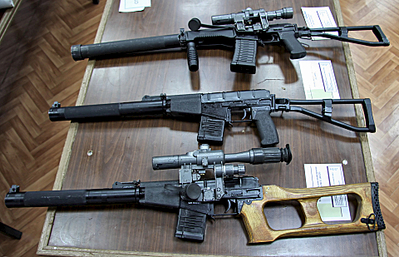

Вот ВСС и ВАЛ вверху
Стоит ли говорить, что брутальная и суровая внешность ВСС, харизматичный приклад вызывают сильное желание сделать стилизацию это замечательного оружия Наиболее горячие аирганеры уже это делают

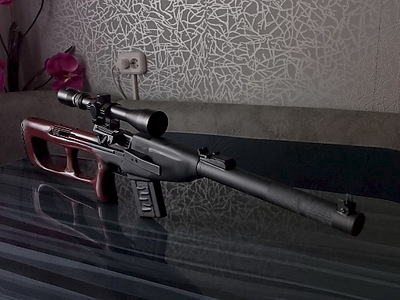

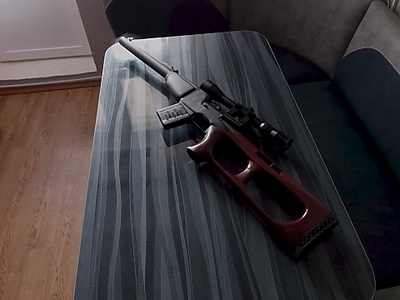

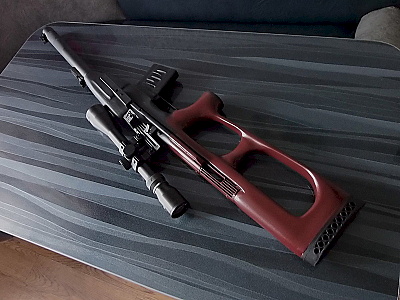

Вот например работа ershik7498
Безусловно заслуживает уважения и сама работа и труд автора по подробнейшему, по-шаговому описанию изготовления проекта - здесь -
Визуальное сходство с Винторезом не полное, а скорее 'в стиле', но это не суть важно. Изделие получилось цельным, выдержанным, аккуратно исполненным. Здорово. А некоторые плавные переходы - результат авторского видения и переделки из сложного для проекта донора ИЖ61. Автору респект!
Существуют варианты и более похожие, но как правило страйкбольные (не забудем что страйкбол изначально под это заточен) и авторские (например - а так же - ) и заводские, например магнитогорские (ссылка на один из обзоров - )
продолжение следует...
forest357 01-10-2014 18:45
Пытливых, больше чем мы думаем, и это хорошо. Совсем немного материалов.И сделано не сложно. Могли бы и на заводе попробовать. Хотя цену навалят, и все снова сведется к нулю.
MK1 01-10-2014 20:59
цитата: Могли бы и на заводе попробовать
вероятнее всего это заводу просто не нужно, увы возможно так же что завод и не смог бы сделать чисто и аккуратно, кадры, станки, маркетинг и в итоге пусто, достойных вещей нет...
forest357 02-10-2014 12:46
Ради интереса изучаю информацию по СВТ-40.Что интересно,существует путаница между СВТ-40, СВТ-38 и АВС-36. Всякие писатели и кинооператоры постарались.И консультанты похоже не на 100% владеют информацией.
Alex2507 02-10-2014 19:37
цитата: Ради интереса изучаю информацию по СВТ-40.Что интересно,существует путаница между СВТ-40, СВТ-38 и АВС-36.
Тоже озадачивался этим. Ну режиссерам простительно, "они художники, они так видят". Для настоящего ганофила эти легендарные также отличимы друг от друга "как череп негра от черепа эскимоса" (copyright Ш.Холмс, " Собака Баскервилей"):-). К чему я это-а вот к чему: у СВТ 38 есть одна отличительнач деталь, которая может быть нам полезна-это шомпол сбоку ложи. С рстальном внешне она не сильно от 40-й отличается. Если помозговать, то под него можно замаскировать боковой рычаг взведения пневмодонора. Я не очегь силен в модельных рядах пневмы с таким способом накачки, может кто из камрадов просветит по данному вопосу?
MK1 03-10-2014 18:13
цитата: Ради интереса изучаю информацию по СВТ-40.Что интересно,существует путаница между СВТ-40, СВТ-38 и АВС-36.
а может подътожить и выложить здесь, что бы ясно стало да кто нить то обязательно "Светку" сделает, вот а описание уже готовое
цитата: Судя по тому, что мой новый проЭкт до зимы не дотерпел и по тому, как он продвигается, скоро надеюсь выложить фотки готового продукта...
от это классно! Ждем
forest357 03-10-2014 20:01
цитата: да кто нить
Да кто нить. Мне уже ДТК едет, правда не новое, после боев.О ложе договариваюсь. Думаю, что что-нибудь, когда-нибудь. Чуствую что дело будет нескорое.Когда будут основные детали. Тогда можно будет понять какого донора искать, или придумывать, что такое сотворить. Модель и модификации. Основная. СВТ-40. Длина 1226 мм. Вес без магазина 3,90 кг. Ствол 610 мм, 4 нареза (правосторонние). Магазин съемный, трапецевидный, емкостью 10 патронов. Начальная скорость пули 840 м/с. Темп стрельбы 25 выстр./мин. Прицельная дальность стрельбы 1500 м. Эффективная дальность стрельбы 600 м.

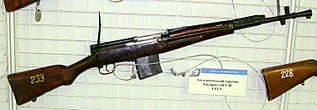

СКТ-40,снайперский карабин. Длина 1065 мм. Вес без магазина 3,65 кг. Ствол 470 мм, 4 нареза (правосторонние). Магазин съемный, трапецевидный, емкостью 10 патронов. Начальная скорость пули 745 м/с. Темп стрельбы 25 выстр./мин.
С раструбом.
С укороченным дульным компенсатором.

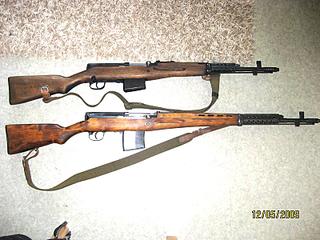

Сравнение.Не знаю какая из всех АВТ-40. Но данные таковы.Длина 1020 мм. Вес без магазина 3,10 кг. Ствол 420 мм, 4 нареза (правосторонние). Магазин съемный, трапецевидный, емкостью 10 или 15 патронов. Начальная скорость пули 800 м/с. Темп стрельбы 700 выстр./мин. Прицельная дальность стрельбы 1500 м. Эффективная дальность стрельбы 400 м.
А это вообще урезанный вариант.На ганзе нашел. Самоделка. Хотя нашел и такую.
Меня бы удовлетворила такая конструкция.Это в идеале, а что и как получится, и получится ли, сам сейчас не скажу.А может просто какая-нибудь однозарядка.
MK1 05-10-2014 08:19
цитата: придумывать, что такое сотворить.
цитата: а что и как получится, и получится ли, сам сейчас не скажу
да... задача не простая, весьма не простая... Не ясно с чего и начать. поэтому никто даже и не брался за нее. Тем выше ценность конструкторской разработки и воплощения
shepelevds 05-10-2014 10:10
мое стилизованное изделие на базе МР512. Находится в процессе доработке...
