Ваня, на самодельном
ЧПУ можно заготовки делать. А доводить уже потом в ручном режиме, если
будет необходимость. Я себе этот процесс именно так представляю.
Borshevich 09-11-2011 16:57
quote: Ваня,
на самодельном ЧПУ можно заготовки делать. А доводить уже потом в
ручном режиме, если будет необходимость. Я себе этот процесс именно так
представляю.
Ну, уж не знаю...

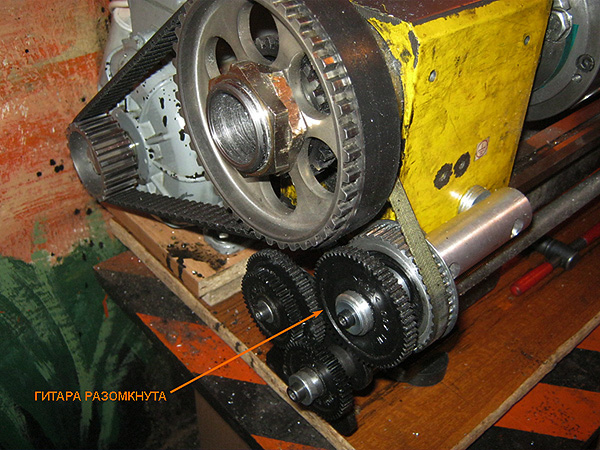

Скестил
сегодня японский автопром с китайским станкостроением и советским
автопромом, теперь жду лишь как доедет комплектухаэлектронная - буду
паять частотник. Выглядит пока вот так:
South 09-11-2011 17:05
Выглядит зловеще! А что за иероглифы на стене намазюканы? Элемент креативного дизайна или кисть вытирал? Центры
и сверлильные патроны, сваленные в ведро, как-то не смотрятся... Я себе
сделал полку с вырезами. Повесил справа от станка. В эти вырезы натыкал
3 патрона, вращающийся центр и центровку с хвостовиком КМ2, запихнутым в
переходник КМ2-КМ3. Беру их оттуда даже не глядя, очень удобно.
Особенно если делаю подряд 2-3 операции шпиндельным инструментом -
зацентровался, просверлил углубление, нарезал в нем резьбу, просверлил
меньшим диаметром еще миллиметров на 10. Для этого у меня в патронах
подряд воткнуты сверло, метчик, тонкое сверло - очень ускоряет
производительность. Это так, к примеру. На днях на чипе револьверную
головку на 4 инструмента присмотрел. Забронировал, мне продавец под
честное слово "на попробовать" выслал. Хотел еще быстрее инструмент
менять. А она разболтанная Пришлось вернуть.
Anthrax 836 09-11-2011 18:00
Почему частотник сам паять собираешся? Сильно дешевле или сильно лучше готового выйдет?
hoakinn 09-11-2011 20:40
Иван, какие именно шкивы и ремень поставил и во сколько обошлось?
Borshevich 09-11-2011 22:07
quote: Особенно если делаю подряд 2-3 операции шпиндельным инструментом
Для этого на самом дне того же лотка лежит фирменный быстрозажимник. Вообще патроны я ключем не затягиваю - только с руки, потому с руки они и откручиваются. Т.е. вся операция смены инструмента занимает еще меньше времени - не нужно выжимать патрон из пиноли.
quote: Иван, какие именно шкивы и ремень поставил и во сколько обошлось?
Ремень ГРМ гейтсовский пауэргрип 5494XS. Идет на некоторые вольксвагены и вольво без кондиционера. ( ) Шкивы растачивал восьмёркины с ГРМ. Двигло трехфазное асинхронное на три пары полюсов (1000-оборотник), на валу шпинделя при 50-герцах реально около 460. Регулироваться будет от 200 до 2500.
Шкивы
в сумме обошлись в 220рэ, ремень у жадных борыг каких-то купил и сильно
переплатил - 740рэ, но зато фирма, а не какой-то вшивый контитеч и уж
тем более не совок/китай. Двигло купил снятое с заводской консервации за
3750рэ. 2002 г/в. Целка. Типоразмер 80й длиное исполение. Полный момент
подхватывает где-то с 25Гц. Комплектация на частотник обходится
приблизительно в 1000рэ *(самое дорогое там - корпус ).
Можно еще прикупить натяжной валок с кронштейном. Но не буду пока что, ибо оси спараллелил хорошо - ремень со шкивов сам не слетает ни под нагрузкой ни без нее.
Borshevich 09-11-2011 22:09
quote: Почему частотник сам паять собираешся? Сильно дешевле или сильно лучше готового выйдет?
Сильно мощнее, сильно надежнее, сильно дешевле. И плюсы по мелочам - компактнее, утилитарнее. Потроха рассекречивать не буду, ибо, возможно, буду борыжить 2х-киловаттными частотниками по цене 0.5-киловаттных фирменных. Хотя схема может вытянуть и 3 киловатта не напрягаясь.
Borshevich 09-11-2011 22:35
quote: А что за иероглифы на стене намазюканы? Элемент креативного дизайна или кисть вытирал?
Пакистан. Когда
я определил на новой хате, что самая большая дыра пойдет детям, самая
чистая на спальню, то на цех автоматически осталась самая убогая. После
того как ободрал провонявшиеся обои старых хозяев и напидорил всё к
херам собачьим хлоркой, то самым практичным покрытием для стен сам собой
напросился акрил. Купил 6 цветов, немного посмешивал разного пойла,
помахал ночь кистью.. Вышел Пакистан . Даже окно тут менять не буду, остальные уже поменял. Пакистан самое любимое место домочадцев. Изгонять их отсюда тяжело, надо врубить что-нить сильно-шумящее, например, компрессор. Но и то - помогает не всегда.
South 10-11-2011 12:37
У меня любимое место домашних - мой гараж Хоть до него и 12 минут ходу (мне).
val 10-11-2011 03:25
quote:Originally posted by firefox: Оптические вне конкуренции
Оптические или нет , фрезеровка и сверловка по лимбам после работы с DRO вспоминается как кошмарный сон.
Borshevich 10-11-2011 15:34
А после DMI смотришь на DRO как на нечто предназначенное для того что бы выставить координаты по заготовке. Как и после хаасовского фанука с математикой, циклами и ветвлениями, смотришь на всяки мач-Х как на метлу после пылесоса.
hoakinn 11-11-2011 19:19

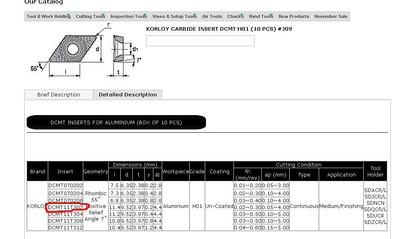

Дядьки, вот хочу маааленький подарок себе на НГ сделать. Кто-нить юзал такие пластины:
цена за 10шт 40-43$
нужны для дураля понятно. Или вариант 2: не клювать себе и людям мозг и набрать HSS бланков на эти деньги и наточать резцов.
Drix 11-11-2011 20:10
quote:Originally posted by Borshevich:
Пакистан.
Пакистан самое любимое место домочадцев. Изгонять их отсюда тяжело, надо врубить что-нить сильно-шумящее, например, компрессор. Но и то - помогает не всегда.
Угу. "Мне душно здесь, пора вводить парусный флот" Станки обсудили. Умения каждого обсудили. Возможности каждого поняли. Простые станки про-апили.
Короче - развлеклись по полной программе. Будто мы не штаны, а сарафаны нОсим - спели, поплясали....
Ну и что, кто сделал что интересное? Да никто ничего не сделал, зато станки у всех замечательные, чудо-станки просто....
val 12-11-2011 02:02
quote: цена за 10шт 40-43$ нужны для дураля понятно.
Ну, за такие деньги грех не взять. Только зависит от назначения - если много снимать за проход, лучше угол при вершине ромба побольше. Ежли очень много - лучше самому затачивать из HSS.
Borshevich 12-11-2011 04:25
quote: Ну и что, кто сделал что интересное? Да никто ничего не сделал, зато станки у всех замечательные, чудо-станки просто....
Это адресовано мне? Вирус питерской депрессии лечится московской (столичной) водкой.
quote: Или вариант 2: не клювать себе и людям мозг и набрать HSS бланков на эти деньги и наточать резцов.
Зачем быстрорез, бери напайной карбид. Деньги те же, удовольствия в 70 раз больше.
Зы. Вид "оттуда":
hoakinn 12-11-2011 10:56
Иван, на какой
микрухе собрался частотник делать если не секрет? Ну или в ЛС напиши.
Просто вентилирую щас эту тему проще всего получается на MP3phac, но
бляха ее че-то в продаже днем с огнем не сыскать. Можно еще на ПЛИСке(в
этом не силен) и на атмеге с 6 Шимами написать, а силовой модуль типа
IRAMS10UP60.
hoakinn 12-11-2011 11:12
ЕЩе как вариант
плюнуть, и заказать ебея китайца за 100-120$. Если прикинуть геморрой по
сборке, настройке и навешиванию фишек то китаец вполне вариант.
Borshevich 12-11-2011 14:04
quote:Originally posted by hoakinn:Ну или в ЛС напиши
В общих чертах отписал.
rail-red 12-11-2011 14:15
Всем здравствовать!Подскажите какой станок токарный можно преобресть за 10 тыс.?
Borshevich 12-11-2011 14:27
quote: Подскажите какой станок токарный можно преобресть за 10 тыс.?
Только убитый в хламину 16К20 самовывозом. Если есть куда его поставить, а в запасе еще два месяца времени и 150 000 рэ на реставрацию. Ну и религия, разумеется, гуглом пользоваться запрещает.
Ещё два 651 РСР
