quote:Originally posted by RICCI: практику выдержит резьба на капролоне? я про твой клапан.
Нет конечно же. Там же на разрыв будет 200Атм давить. Это я так понял такая шутка от RICCI))
Если об этой схеме речь:
Haut 2007 19-03-2017 20:38
Может и разочарую кого но м6 держит и давление и ударные нагрузки, сейчас вот клапан сделал меньше диаметром- резьба м4 буду пробовать.Я вот больше переживал за ударные нагрузки ,резьбовое можно и уплотнить..
RICCI 19-03-2017 21:36
quote:Originally posted by AlexSnake: Если об этой схеме речь:
Нет об фото в посту 1026.
quote:Originally posted by AlexSnake: Нет конечно же. Там же на разрыв будет 200Атм давить.
Можно посчитать сколько килограммов будет на клапане и проверить на разрыв.
quote:Originally posted by Haut 2007: Может и разочарую кого но м6 держит и давление и ударные нагрузки, сейчас вот клапан сделал меньше диаметром- резьба м4 буду пробовать.Я вот больше переживал за ударные нагрузки ,резьбовое можно и уплотнить.
Целиком из капролона клапан будет лёгким и это хорошо, ну а если сделать его цельным и заправлять с права если смотреть на рисунок с верху.
AlexSnake 19-03-2017 22:19
quote:Originally posted by RICCI: Нет об фото в посту 1026.
Так это его модель, он же и нарисован.
AlexSnake 19-03-2017 22:20
quote:Originally posted by Haut 2007: Я вот больше переживал за ударные нагрузки
ударные побоку, капролон же держит в простых системах БК и ещё с ШП в довесок. Но вот удар в цилиндре за резьбовую (тонкую) часть будет значителен.
DEN 54 19-03-2017 22:32
А что там с коробкой решили и барабаном? Или будет лента, как в SMG22 ?
AlexSnake 19-03-2017 22:42
quote:Originally posted by RICCI: Можно посчитать сколько килограммов будет на клапане и проверить на разрыв.
Предположу, что: При диаметре 10 мм, и давлении 200 кг/см2 будет 157 кг на разрыв на копролоновом ударнике на резьбе М6 и выемке высотой 1 мм (суды по фото).
AlekSnat79 19-03-2017 23:29
quote:Originally posted by AlexSnake: Предположу, что: При диаметре 10 мм, и давлении 200 кг/см2 будет 157 кг на разрыв на копролоновом ударнике на резьбе М6 и выемке высотой 1 мм (суды по фото).
такую нагрузку эртацетал у меня держал на классическом ударнике , правда давление 180 и диаметр 11 мм, резьба М5.
Haut 2007 19-03-2017 23:46
quote:Изначально написано RICCI: Целиком из капролона клапан будет лёгким и это хорошо, ну а если сделать его цельным и заправлять с права если смотреть на рисунок с верху.
Заправлять справа, там же ударник,СМ, рисуй тогда..
quote:Изначально написано AlexSnake: Предположу, что: При диаметре 10 мм, и давлении 200 кг/см2 будет 157 кг на разрыв на копролоновом ударнике на резьбе М6 и выемке высотой 1 мм (суды по фото).
Было около 8mm сейчас запирающий диаметр 6.4мм, поршень-6мм ,максимум 140-150бар давления- не больше 90кг.Материал ПОМ C или H .
quote:Изначально написано DEN 54: А что там с коробкой решили и барабаном? Или будет лента, как в SMG22 ?
Если это мне то oставлю как в оригинале, барабан не готов ,ствол уже закрепил,сделал посадочное под подшипник
quote:Изначально написано AlekSnat79: такую нагрузку эртацетал у меня держал на классическом ударнике , правда давление 180 и диаметр 11 мм, резьба М5.
А какой разрыв по реьбе в класическом ударнике?
AlexSnake 20-03-2017 03:53
quote:Originally posted by Haut 2007: Было около 8mm сейчас запирающий диаметр 6.4мм, поршень-6мм
Всё равно не понимаю, куда делась сила давящая на цилиндр/втулку при движении вправо в момент "взведения" и почему она (сила ВД) не разобьёт тонкий поясок на "пластике"? --- Так в итоге есть действующая модель? Вроде столько железа было в теме?!
AlexSnake 20-03-2017 06:51
quote:Изначально написано Serj777:
Если так - клапан с зависимостью накачиваемой области = дросселю с крутым гистерезисом. Как короче )) PSS Так как звать эту штуку будем?
)) Клапан с изменяемым расходом воздуха "КИРВ" --- Я когда свой ЖК (Живой клапан) проектировал, точно так отталкивался от кол-ва проходимого воздуха через/вдоль экрана в за клапанном пространстве. Здесь от Хубена сделали точно так же, чем ближе экран, тем меньше воздуха через него успевает пролететь до закрытия. --- И ещё важный момент: Видел железку с дросселем и малую коробку. Так вот с такими объёмами вы энергетики не получите.
Есть теория, что в резервуаре при открытие клапана сливается сначала ближайший сжатый воздух возле седла клапана, а уже потом что дальше. Другими словами, для мгновенного расхода воздуха через клапан, вокруг него должен быть максимально возможный объём на выстрел. Другими словами, если нужно хотя бы 70-100 Дж, то объём камеры вблизи клапана нужен 40-60 мл после редуктора. И ещё: если посмотреть на рентгене, то видно, что игла клапана полностью выходит из потока ВД и отверстие под клапаном больше калибра.
AlexSnake 20-03-2017 07:13

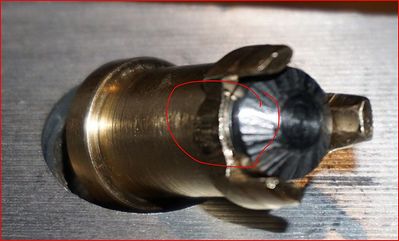

Здесь мне тоже не понятно, почему не разобрались в принципе работы дросселя?! Когда на видео во весь экран видно ступеньку и что игла/тарелка выходит за пределы корпуса, чтобы проходящий воздух легче её затянул к седлу! Вариант от Хубена:

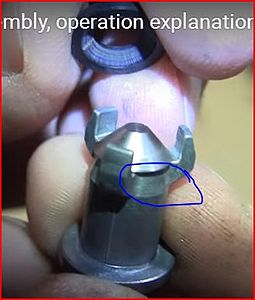

Ваш вариант:
RICCI 20-03-2017 08:43
quote:Originally posted by Haut 2007: Заправлять справа, там же ударник,СМ, рисуй тогда.
Его диаметр правда будет меньше ударника жопы.
AlexSnake 20-03-2017 08:57
quote:Originally posted by RICCI: Его диаметр правда будет меньше ударника жопы.
Тогда он просто будет вылетать дальше чем внешний цилиндр, который будет стоять на месте... И за уплотнение в середине вылетит.
RICCI 20-03-2017 09:33
quote:Originally posted by AlexSnake: И за уплотнение в середине вылетит.
Чтоб не вылетал сделать проще простого чем соединить с помощью резьбы две половины, тут явная разность диаметров вот как она отразится на работе клапана а чтоб не вылетал можно тупо шпилькой проткнуть его выходящую часть.
Haut 2007 20-03-2017 11:00
quote:Изначально написано AlexSnake: Всё равно не понимаю, куда делась сила давящая на цилиндр/втулку при движении вправо в момент "взведения" и почему она (сила ВД) не разобьёт тонкий поясок на "пластике"? --- Так в итоге есть действующая модель? Вроде столько железа было в теме?!
Я тоже не совсем тебя понимаю,тонкий поясок на стальном ударнике ,в клапане разница диаметров , в классике же не разбивает ,а нагрузка больше, тут ударник срывается с десятком кг..
quote:Изначально написано AlexSnake: Здесь мне тоже не понятно, почему не разобрались в принципе работы дросселя?! Когда на видео во весь экран видно ступеньку и что игла/тарелка выходит за пределы корпуса, чтобы проходящий воздух легче её затянул к седлу! Вариант от Хубена:
Ваш вариант:
Да вообще-то уже разобрались, запирает сам дозатор, ударник шток.а дальше только экспериментировать объемом вокруг дозатора и проявится ли там эффект паруса или нет.У меня сейчас полуфабрикат без ствола ,резика, (закачиваю камеру насосом),да и без СМ как такового.Надо делать барабан...
Haut 2007 20-03-2017 14:01
quote:Изначально написано AlexSnake: )) Клапан с изменяемым расходом воздуха "КИРВ" --- Я когда свой ЖК (Живой клапан) проектировал, точно так отталкивался от кол-ва проходимого воздуха через/вдоль экрана в за клапанном пространстве. Здесь от Хубена сделали точно так же, чем ближе экран, тем меньше воздуха через него успевает пролететь до закрытия. --- [b]И ещё важный момент: Видел железку с дросселем и малую коробку. Так вот с такими объёмами вы энергетики не получите.
Есть теория, что в резервуаре при открытие клапана сливается сначала ближайший сжатый воздух возле седла клапана, а уже потом что дальше. Другими словами, для мгновенного расхода воздуха через клапан, вокруг него должен быть максимально возможный объём на выстрел. Другими словами, если нужно хотя бы 70-100 Дж, то объём камеры вблизи клапана нужен 40-60 мл после редуктора. И ещё: если посмотреть на рентгене, то видно, что игла клапана полностью выходит из потока ВД и отверстие под клапаном больше калибра.[/B]
Я вот опять тебя не понял , объема там хоть целый резервуар, у меня заредукторное в 6.35 будет кубов 50-60 не больше,этот объем сразу выходит на клапан-дозатор,его проходное кстати 9мм ,единственное что нужно смотреть при настройках это стоит ли растачивать сам дозатор (именно сам латунный корпус что ты показал на фото,растачивая ты получиш автоматически парусность ), или его проходного объема будет достаточно..Насчет околоклапанных объемoв ,по началу тоже старался делать огромные пока не увидел еваникса в 9 калибре под 180Дж с клапаном почти как у крыса..
П.С идею Ричи так и не понял)
AlexSnake 20-03-2017 17:46
quote:Originally posted by Haut 2007: пока не увидел еваникса в 9 калибре под 180Дж с клапаном почти как у крыса..
Есть ссалка на конструкцию?
AlexSnake 20-03-2017 17:50
quote:Originally posted by Haut 2007: П.С идею Ричи так и не понял)
Уменьшить сопротивление тарелки клапана при открытие. Более производительная схема относительно Хубена.
RICCI 20-03-2017 18:01
quote:Originally posted by Haut 2007: П.С идею Ричи так и не понял)
Я же нарисовал, тело клапана в гильзу вставляется и шпилется что бы не вылетал, клапан цельный без скруток как у тебя.
