Фото будет обязательно, просто сейчас идут эксперименты на тему герметизации, ну я думаю к выходным фотки выложу. P.S. Баллон жалко стравливать...
nAxAH 28-08-2007 09:45
есть мысля по
поводу хождения затвора и имитации отдачи. идея не моя и не нова,но я
не знаю,насколько можно это адаптировать к нашей системе. но седло и
клапан тогда точно прийдётся переделывать.
мыколо 28-08-2007 14:07
Не пробовали
сделать постоянный подзаряжаемый баллон под сжатый воздух? Сейчас по
моим чертежам токарь знакомому делает, поделюсь результатами. Кстати,
пробовал делать отжимаемый возвратной пружиной назад ствол(при нажатии
на спусковой крючок ствол сдвигается вперёд, срывается и уходит в
расточенное отверстие магазина). Правда, самовзводом не постреляешь.
nAxAH 28-08-2007 20:56
было дело. юзай поиск. тема называется mp-654k pcp ссылка читай...
Dmitry_V 29-08-2007 13:59
По устранению
откидывания шариков вниз самым простым и эффективным оказалось выточить
в боковой поверхности подавателя паз с наклонной поверхностью и вложить
туда шарик. Пробовал ролик - постоянно перекашивает и схема перестает
работать. Почему выточить сбоку, а не сзади - если шарик расположить
сзади, то отжать его чем-нибудь, дабы отвести подаватель вниз для
зарядки шаров будет нереально. Медленно отводить его вниз не получается
- шарик моментально блокирует подаватель.
2006alex 02-09-2007 23:56
У меня опять
идея по поводу стопора с герметизацией, но практически, видимо,
неосуществима из-за отсутствия хороших материалов. Но кого-нибудь может
натолкнуть на реализуемую идею. Так что в меня тапками не бросайте. На
рисунке не нарисованы крепежные детали (гайки) и части магазина, но,
думаю, и так будет понятно. Опять присутствует эластичная шайба, но в
качестве стопора - цанга. Цанга в свободном состоянии сжата (как на
рисунке). При выстреле пуля 2 вжимается в шайбу, перекрывая газу выход
через магазин. Раздвигаются лепестки после выхода 1 пули из ствола
усилием пружины подавателя и пуля 2 поднимается до упора. Лепестки
цанги опять сжимаются.
Dmitry_V 03-09-2007 12:18
Неплохая идейка, ихмо трудноосуществима...
CEMEHOB 05-09-2007 13:58

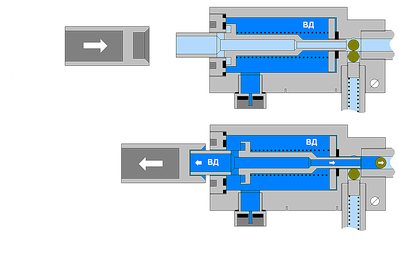

quote: есть
мысля по поводу хождения затвора и имитации отдачи. идея не моя и не
нова,но я не знаю,насколько можно это адаптировать к нашей системе. но
седло и клапан тогда точно прийдётся переделывать. click for enlarge 1013 X 653 24.6 Kb picture
У самого такая мысль крутилась в голове. Только при реализации имеются следующие "НО": 1.Необходимо
увеличить ход клапана как минимум до 4,5 мм(иначе не будет полностью
перекрываться канал подачи шариков), что весьма пробематично. 2.Газ должен попадать в канал клапана уже после того, как перекрыт канал подачи шариков.
nAxAH 19-09-2007 11:14
вообще,помоему,обычного стопора за глаза хватает....
Мираж 19-09-2007 14:16
quote:Originally posted by nAxAH: вообще,помоему,обычного стопора за глаза хватает....
Естественно.
Просто проверить "подкалиберность" отверстия подачи ВВ-шек в магазине.
Если что, доустановить трубку (из звена телескопической антенны). И
стопор-поКОРНЕТОВСКИ. Либо новый вариант стопора. И не надо всяких
"цанговых прокладок"
nAxAH 19-09-2007 19:13
по поводу ствола
согласен. а что за новый стопор? вообще,имхо, возможно полностью
реализовать возможности по энергетике 654ого только со стволом 35см. да
и куча пульками подтянется.
Корпич 22-10-2007 10:27
Мираж предлагал
спилить под углом подаватель, но это немного трудно а если одеть
плиуретановый наконечник тогда легко подобрать угол под которым нужно
срезать верх для четкого заклинивания. Хотя вероятнее всего эта
конструкция будет срабатывать только на последних 4 шарах
КОРНЕТ 22-10-2007 17:44
Мне кажется, что
идея 2006alex вполне жизнеспособна, но не в качестве стопора, а в
качестве дополнительной герметизации. Но надо лоб поморщить и макушку
почесать. А вот ААК.177 со своим вариантом стопора все еще
отмалчивается.
Корпич 31-10-2007 10:56
Пришла мысля как померять объем расширительной камеры.
Взять одноразовый инсулиновый шприц перевернуть вверх ногами магазин и
через прокалывающую иглу аккуратно ввести жидкость (воду, спирт или
масло по желанию) до наполнения расширительной камеры. Сколько житкости
влезет такой и объем.
schmidt 31-10-2007 11:46
Я уже так мерил
объем самодельной испарительной камеры в сборе с головой магазина,
машинным маслом. Действительно точный метод, а самое главное простой,
не высчитывать же математически все объемы (к тому же они очень
маленькие). У меня магазин был разобран. а если у вас собран и нет
желания разбирать, то лучше уж спиртом. Он хоть испарится, а от воды
заржавеет камера.
stafter 08-11-2007 22:39
Долго читал
форум,ковырял свой 654 как мог,в результате подаватель с тремя
шариками,кстати нормально стопориться стал когда поставил
последний.Друг фрезеровщик(не из Челябинска:-)) расточил испарительную
камеру 8мм фрезой,заточенной буквой "т",увеличил камеру максимум на
1/3,убрал упор под фильтр.Итог точка попадания относительно точки
прицеливания ушла вверх на 8и метрах на 5-6см.Сила выросла
незначительно,серия из 2-3 выстрелов,и сила упала.После всех
перечисленных манипуляций приобрел комплект от АГМ под 8гр заправляемый
баллон и клапан с улучшенными характеристиками.Результат оправдал
ожидания.Фанеру 5мм три слоя с 6метров тремя выстрелами подряд,пластину
свинца 2мм с 12метров двумя выстрелами насквозь,одним словом радует
теперь аппарат.Кстати стреляю хорошей калиброванной дробью
"00",несколько мягче гамо но соотношение цена качество в пользу
первой.Вот собственно и все.
AAK.177 15-11-2007 13:16
Так, поскольку
написание большой обзорной статьи по вариантам стопора затягивается,
помещаю фотки моей последней работающей конструкции. Ставилась задача как можно более простого исполнения и минимального использования станков.

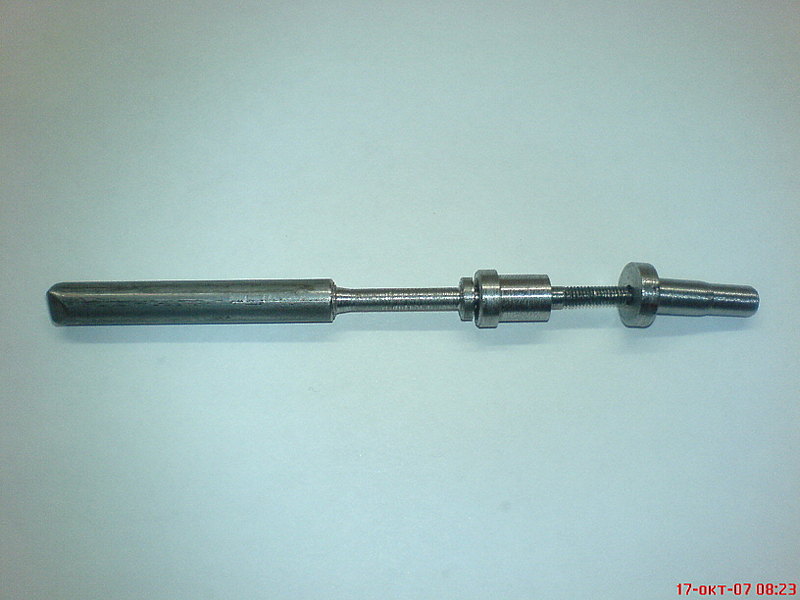

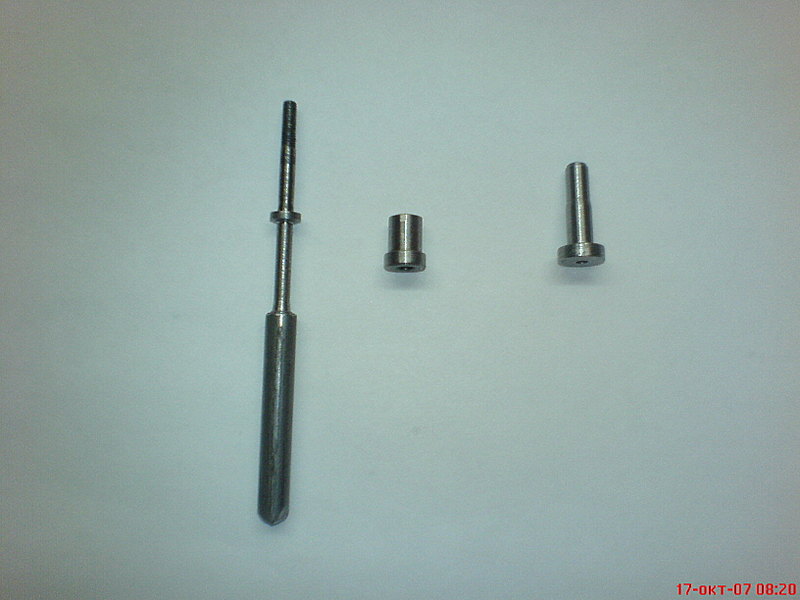

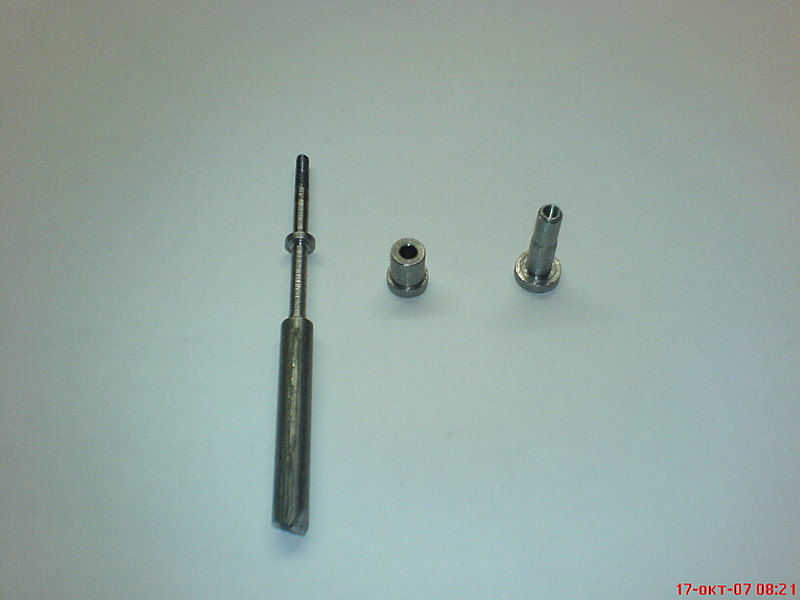

На фото: токарные заготовки
AAK.177 15-11-2007 13:17

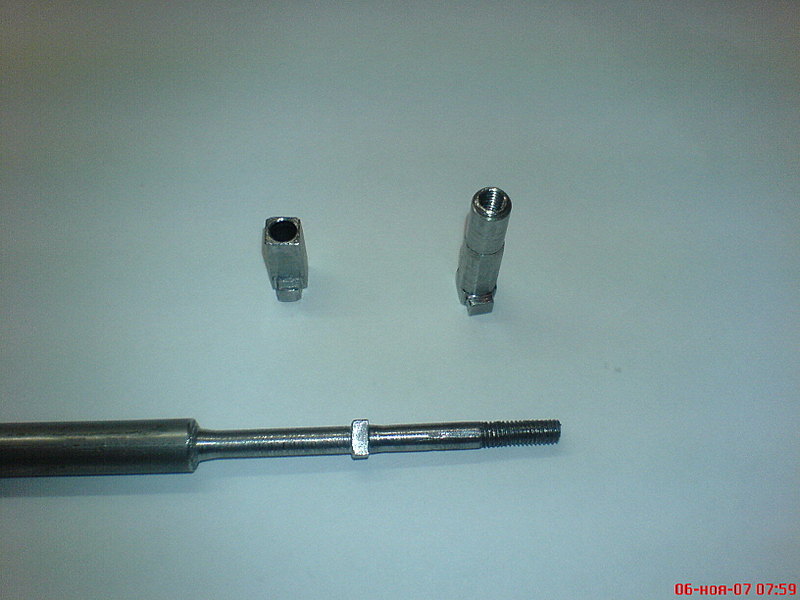

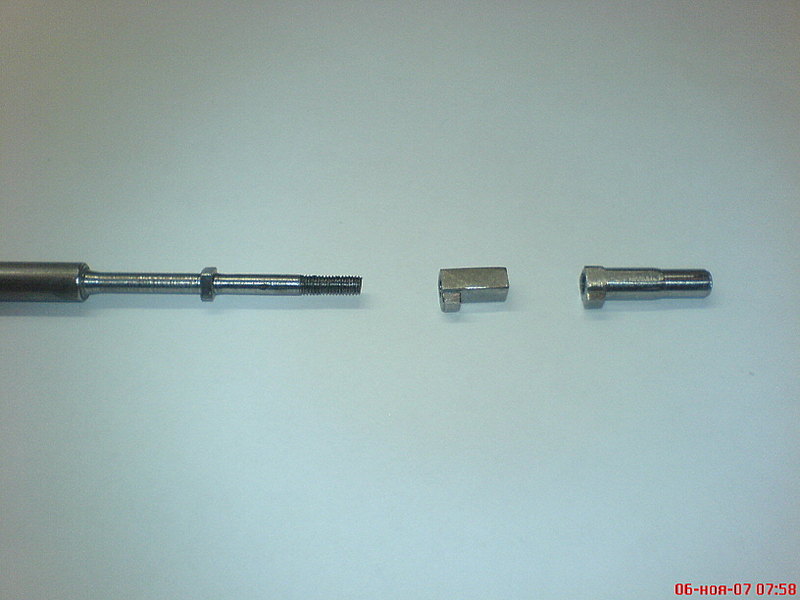

Заготовки, обточенные до состояния, когда помещаются в канал подавателя:
AAK.177 15-11-2007 13:20

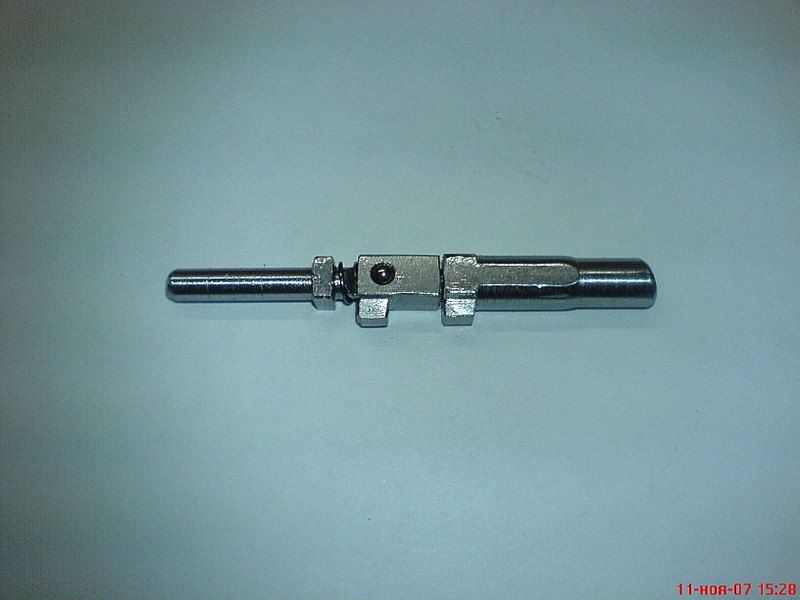

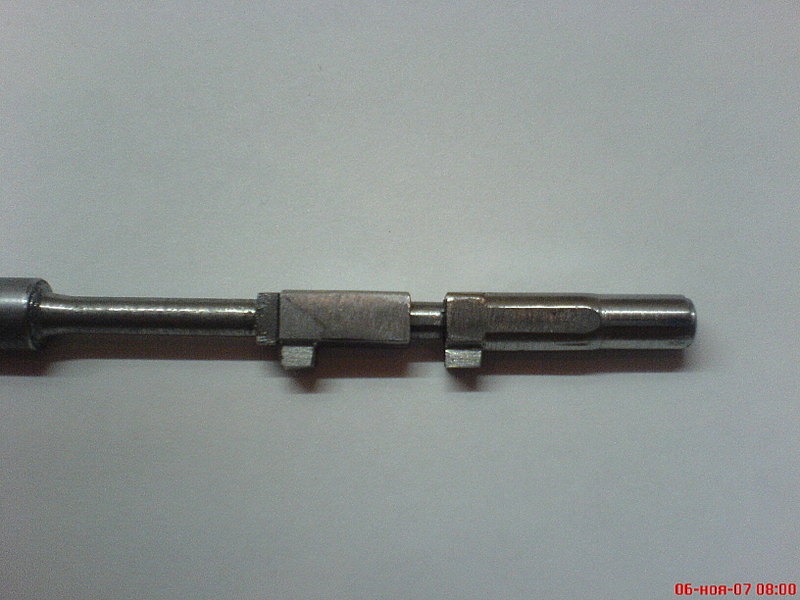

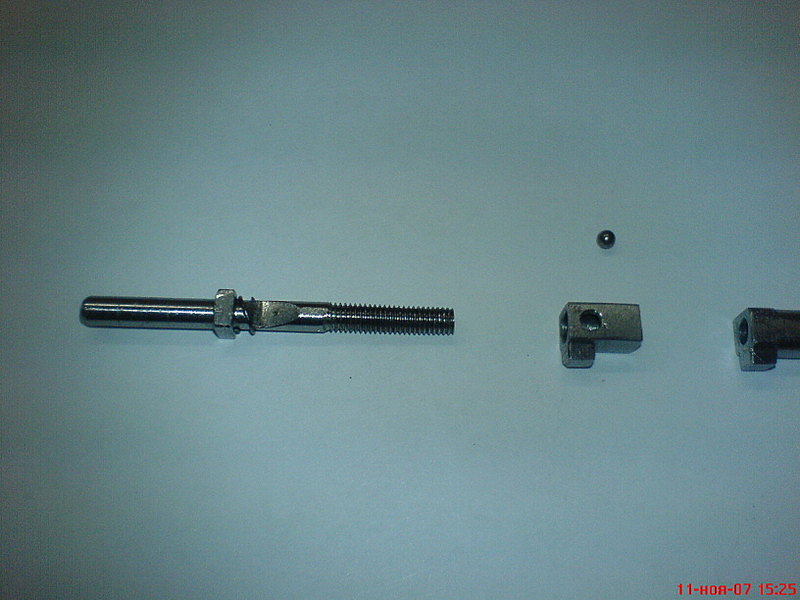

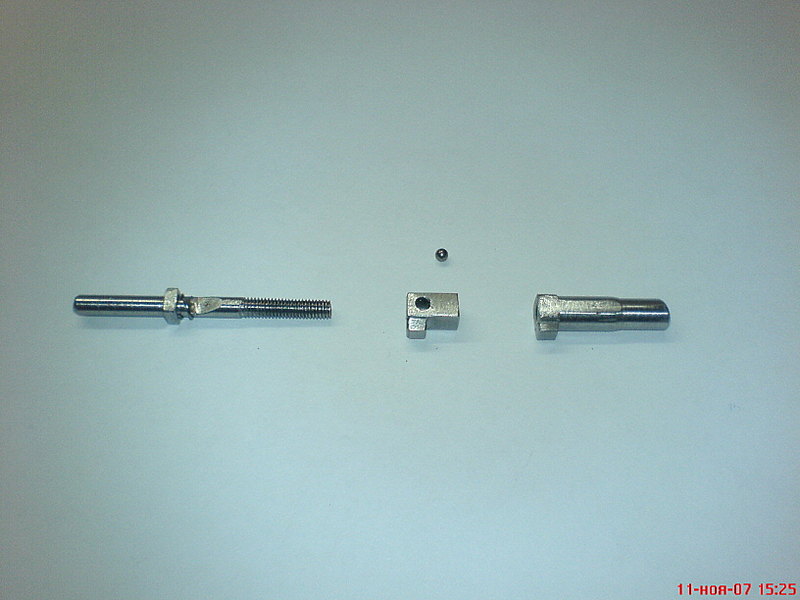

Окончательно
подогнанные и проверенные в работе, но еще не вороненые детали,
собранный стопор. Пружинка на штоке толкателя не обязательная, с ней
стопор встает мертво практически без отката вниз (что не всегда хорошо).
AAK.177 15-11-2007 13:22

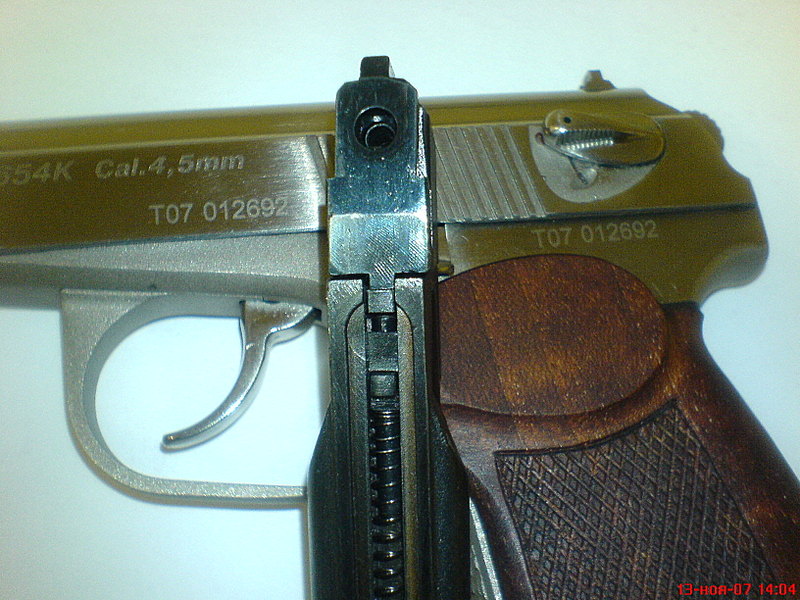

И наконец, все в
окончательном собранном виде. Детали вороненые. Общая длина собранного
подавателя равна длине штатного. Емкость магазина - 14 шариков. Пружина
подавателя укорочена на 5 витков.
