Пневматикой
увлекаюсь достаточно давно, поэтому знакомые иногда обращаются ко мне с
разными просьбами по этой теме. Так было и с этим КИТом. Знакомый
попросил сделать КИТ на ИЖ-60. ТЗ было таким: 1. Сделать КИТ чтобы максимально сохранить внешний вид винтовки. 2. Установка КИТа должна быть максимально простой, чтобы при эксплуатации не было проблем со сборкой разборкой. 3. Энергия пули не более 3 дж. Винтовку предполагалось использовать в развлекательном тире. С
первым пунктом вариантов не было, надо было идти по стопам Дрикса и
Кайнына. По второму пункту установку ' по Дриксу' никак нельзя признать
простой и удобной . У Кайнына этот вопрос решен гораздо лучше, но сам
КИТ получается достаточно сложный в изготовлении. Поэтому сделал по
своему, соединил резервуар с боевым клапаном штуцером. Это и в
изготовлении удобно и любому юзеру доступно. Третий пункт оказался самым сложным, но тоже был успешно решен . Тема

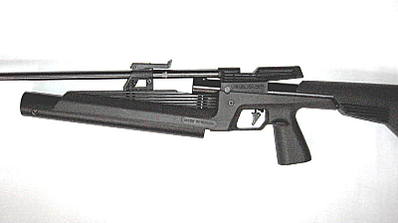

состава КИТа, его устройства и внешнего вида раскрыта в рисунках и
фотографиях. В КИТ еще входит новый ударник, который в объектив не
попал. На рисунках нет уплотнительных колец, крепежных винтов и пружины
клапана, но вряд ли это смутит здесь присутствующих.
Mehanic 16-05-2007 12:45
Установка КИТа ни у кого не должна вызвать проблем и состоит из нескольких достаточно простых операций. 1.
Разобрать винтовку на составные части до винтика, за исключением УСМ.
Из ствольной коробки вывинтить и винт закрывающий технологическое
отверстие доступа к перепуску. 2. Корпус боевого клапана вставить в
цилиндр компрессора, зафиксировать двумя винтами и через отверстие
перепуска в цилиндре просверлить отверстие перепуска в боевом клапане.
Эту операцию приходится делать по месту исключительно потому, что в
Ижевске перепускное отверстие сверлят как бог на душу положит и разница
в местоположении этого отверстия может достигать 2 мм! 3. Разобрать
снова и убрать острые кромки в перепусках, а также шлифануть цилиндр.
Шлифовка производится для уменьшения трения при движении ударника. 4.
Доработать пластиковое цевье. Как доработать понятно из фотографии.
Есть маленький ньюанс. Труба резервуара диаметром 38 миллиметров, а
полость в цевье немного меньше. На конце цевья стенки пружинят, но
расходятся. А вот ближе к рукоятке стенки надо нагреть, например феном
и раздать, чтобы резервуар легко входил в полость цевья. Для раздачи в
качестве инструмента можно использовать сам резервуар, предварительно
обернув его бумагой. 5. Вместо пластикового винта в технологическое отверстие ствольной коробки надо вкрутить новый металлический винтик. 6.
Поставить уплотнительные кольца на все детали, где они нужны. Резервуар
идет в сборе, но на соединительный штуцер, корпус клапана и пробку
клапана кольца не ставятся, чтобы не мешать примерке во время работы
над цевьем. Смазать уплотнения силиконовым вазелином. Корпус боевого
клапана поставить в цилиндр, зафиксировать. В корпус вставить шток
клапана, пружину и пробку клапана. Весь этот узел в сборе вставить в
цевье и зафиксировать двумя шурупами. Взять резервуар в сборе и
вставить его в цевье, так чтобы соединительный штуцер зашел в корпус
боевого клапана и зафиксировал пробку клапана. Для этого пробку клапана
надо поджать, так чтобы отверстия в корпусе клапана и в пробке совпали. 7. Поставить на место ствол. 8. Вставить ударник и пружину ударника. Пружина родная от ИЖ-60, только укороченная. Работа по установке закончена. Дальше пляски с бубном и шаманство по поиску плато . Тут уж каждый сам за себя. После накачки воздуха резервуар фиксируется и никакого дополнительного крепления его в цевье не требуется. Что
можно ожидать от КИТа. В процессе настройки свободно получались
скорости около 300м/с, но поскольку это было не нужно, то плато в этой
области не изучалось. Энергию же около 3дж получил путем удушения
перепуска до 1.5мм. Установка менее жесткой пружины не дала
результатов, из-за трения ударника по шепталу. Были большие отрывы в
скорости.
Ну и немного конкретных технических данных. Резервуар
изготовлен из трубы Ф38х3, материал Д16Т. Длина резервуара 250мм, объем
около 150 кубиков. Труба покрыта полимером или как здесь говорят
порошковой краской. На фото кстати более длинный резервуар, это был
самый первый- экспериентальный. Пробки изготовлены из стали, крепятся тремя винтами М6, покрытие химокс. Корпус
клапана из стали, наружный диаметр 25мм, внутренний 20, диаметр
соединительного штуцера( он же штифт )-11мм. Это если кто захочет
посчитать прочность . КИТ в сборе опрессован на 400 кг/см2.
В
качестве дальнейшего развития возможно установление манометра, это если
будет в этом необходимость. Взвод ударника может осуществляться как
родным рычагом, так и просто рукояткой, но это надо оговаривать
заранее. Это два разных варианта и просто перейти с одного на другой
нельзя. Из винтовки можно сделать короткоствольный карабин или вообще
пистолет, цилиндр компрессора можно обрезать миллиметров на 70 при
необходимости. Об этом впрочем писал и Дрикс.
Один экземпляр
КИТа передан новому хозяину и он с ним развлекается и наверно еще нам
расскажет , что получилось. КИТ же мне настолько понравился, что решил
поделиться им с другими и сделал еще несколько штук. Поэтому и
описывается более менее подробно. Конечно ТУТ уже это не в моде, но
вдруг кому и понадобится. Это настолько не дорого, что можно позволить
себе иметь такую вещь вторым стволом. Один китенок пристроен, а по остальным еще предстоит решение, нужны ли они кому .
Mehanic 16-05-2007 12:47
После 7 страниц в первой теме на которых рождались домыслы о прочности резервуара, провел еще одни испытания.
Первый владелец КИТа рассверлил перепуск, настроил ударник и получил следующее- Количество выстрелов -56. Начальное давление 210 измерено с помощью манометра насоса и конец 130атм, измерены с помощью того же насоса -56. Пули КП10.5, начальная скорость 276, подъем до 286 и спад до 276.
Те кто устроил травлю в первой теме могут радоваться. Первый владелец
КИТа, который хотел заняться распрстранением КИТов в Москве, а также их
установкой, после всей грязи которая была вылита в первой теме решил
благоразумно с этим делом не связываться. Как он написал-здоровье
дороже. И его можно понять.Угроз о физической расправе конечно не было,
но сама массированность атаки при молчаливой поддержке большинства его
напугала. Прошу извинения у всех кто писал мне о желании приобрести КИТ, вполне вероятно что продаж в Москве не будет.
Все будет зависить от того найдется ли новый партнер в Москве. Это дело
непростое.Людей на форуме которым можно доверять, после всего
написанного очень мало. А найдется ли человек, который захочет стать
партнером и не побоится заняться распространением КИТов вообще
неизвестно. Цена КИТа в Москве планировалась 6000руб.
Кайнын 16-05-2007 12:51
ты мне вот что
скажи - почему ты в той теме решил, что резервуар, прошедший
гидравлический испытания БЕЗ пластичекой деформации, должен
отбраковываться и в продажу не поступать?
испытания каким давлением служат основанием для отбраковки?
500 атм - ты резервуар забраковал. а 450? а 400? а 350?
чем ты руководствовался?
а насчет молчаливой поддержки большинства - ты это загнул :-) большинству пофиг твой кит (как и многое другое, не менее интересное), поэтому оно и молчит.
Mehanic 16-05-2007 12:52
Буч, теперь когда тема выложена полностью,думаю все ясно.
Буч 16-05-2007 12:55
quote:Originally posted by Mehanic: Буч, теперь когда тема выложена полностью,думаю все ясно.
Не всё - цена не обозначена.
Mehanic 16-05-2007 12:58
quote:Originally posted by Кайнын: ты
мне вот что скажи - почему ты в той теме решил, что резервуар,
прошедший гидравлический испытания БЕЗ пластичекой деформации, должен
отбраковываться и в продажу не поступать?
испытания каким давлением служат основанием для отбраковки?
500 атм - ты резервуар забраковал. а 450? а 400? а 350?
чем ты руководствовался?
Предельное расчетное давление для этой трубы 530атм. Запас прочности по
пределу текучести должен быть 1.1. Этого запаса при 500атм уже не было.
Надеюсь ответ понятен. Испытывать на больших давлениях это понты. Надо смотреть чтобы побольше был запас прчности во время испытаний.
Ну а то, что испытанияз сосудов ВД проводят давлением 1.25 от рабочего,
за исключением литых деталей и баллонов ты и сам прекрасно знаешь. Или
ты решил меня проверить
Danila1377 16-05-2007 12:59
Как только обьявят цену сразу скажут что это в куплю-продажу.
Mehanic 16-05-2007 01:01
БУЧ, последнее сообщение подкоректировал . Спасибо за подсказку.
Буч 16-05-2007 01:02
quote:Originally posted by Danila1377: Как только обьявят цену сразу скажут что это в куплю-продажу.
РМ никто не отменял. А кит весьма неплох.
Кайнын 16-05-2007 01:06
quote:Originally posted by Mehanic:
Ну а то, что испытанияз сосудов ВД проводят давлением 1.25 от рабочего,
за исключением литых деталей и баллонов ты и сам прекрасно знаешь. Или
ты решил меня проверить
а что тебя проверять, ты сам подставляешься..
напомни
мне, где есть требования по поверочному давлению от рабочего в
зависимости от расчетного давления разрушения от рабочего?
т.е. разрушение 2,5 от рабочего - какое поверочное? разрушение 2 от рабочего - какое поверочное?
мое мнение - зря ты знания показываешь. у кого их нет - не поймут. у кого есть - они наводящие вопросы зададут, неловко будет.
написал
про кит, параметры и цену привёл, опрессовку назвал (можно еще уточнить
- кит после испытаний дефектуется ли. перекомплектовывается,
опрессовывается ли тело боевого клапана и как) - и порядок.
а покупатели однозначно будут.
Mehanic 16-05-2007 01:15
Кайнын
посмотри ГОСТ по рассчетам. И ты невнимательно читаешь. Запас при
гидравлических испытаниях должен быть 1.1 по пределу текучести. При чем
здесь предел прочности.
Kitdze 16-05-2007 01:17
Кайнын 16-05-2007 01:21
quote:Originally posted by Mehanic:
Кайнын посмотри ГОСТ по рассчетам. И ты невнимательно читаешь. Запас
при гидравлических испытаниях должен быть 1.1 по пределу текучести. При
чем здесь предел прочности.
чтобы всерьез ссылаться на ГОСТ, надо его прочесть полностью, включая те разделы, где написано, к чему этот ГОСТ относится. :-)
Кайнын, объсни что здесь не так. 1.
Настоящий стандарт распространяется на сосуды и аппараты из алюминия,
меди и их сплавов, предназначенные для работы в химической,
нефтеперерабатывающей и смежных отраслях промышленности. Стандарт
устанавливает нормы и общие требования к методам расчета на прочность
конструктивных элементов сосудов и аппаратов, работающих при
статических нагрузках под внутренним избыточным давлением и под
действием осевых и поперечных усилий и изгибающих моментов, а также
устанавливает значения допускаемых напряжений, модулей продольной
упругости материалов, коэффициентов прочности сварных и паяных швов. Нормы
рассчитаны на условия, устанавливаемые 'Правилами устройства и
безопасной эксплуатации сосудов, работающих под давлением',
утвержденными Госгортехнадзором СССР, и при условии, что отклонения от
геометрической формы и неточности изготовления рассчитываемых элементов
сосудов и аппаратов не превышают допусков, установленных
нормативно-технической документацией на сосуды и аппараты из алюминия,
меди и их сплавов.
5.5. Коэффициенты запаса прочности для различных
материалов, используемые при расчетах в зависимости от условий
нагружения, должны соответствовать приведенным в таблице. 5.5.
Коэффициенты запаса прочности для различных материалов, используемые
при расчетах в зависимости от условий нагружения, должны
соответствовать приведенным в таблице. Материал Условия нагружения Коэффициент запаса прочности nвN nв nТ nд для t 104 ч 105 ч Алюминиевые литейные сплавы Рабочие условия 7,0 - - - - Гидравлические испытания 3,5 - - - - Алюминий, медь и их сплавы Рабочие условия 3,5 2,4 1,5 1,7 1,5 Гидравлические испытания - - 1,1 - - Пневматические испытания - - 1,2 - -
К сожаление лучше скопировать сюда таблицу из ГОСТа не могу. Это пишется в колонку и над числами 1.1 и 1.2 стоит сигма т.
Kitdze 16-05-2007 01:49
Kitdze 16-05-2007 01:57
Вот, выдержка из ПБ-10-115-96:
4.6. Гидравлическое (пневматическое) испытание
4.6.1. Гидравлическому испытанию подлежат все сосуды после их изготовления.
Сосуды,
изготовление которых заканчивается на месте установки, транспортируемые
на место монтажа частями, подвергаются гидравлическому испытанию на
месте монтажа.
4.6.2. Сосуды, имеющие защитное покрытие или
изоляцию, подвергаются гидравлическому испытанию до наложения покрытия
или изоляции.
Сосуды, имеющие наружный кожух, подвергаются гидравлическому испытанию до установки кожуха.
Эмалированные сосуды допускается подвергать гидравлическому испытанию рабочим давлением после эмалирования.
4.6.3.
Гидравлическое испытание сосудов, за исключением литых, должно
проводиться пробным давлением Р_пр, определяемым по формуле:
Рпр = 1,25Р * [сигма]20/[сигма]t
где
Р - проектное давление сосуда, МПа (кгс/см2); [сигма]_20, [сигма]_t, -
допускаемые напряжения для материала сосуда или его элементов
соответственно при 20?С и проектной температуре, МПа (кгс/см2).
Отношение
[сигма]_20/[сигма]_t принимается по тому из использованных материалов
элементов (обечаек, днищ, фланцев, крепежа, патрубков и др.) сосуда,
для которого оно является наименьшим.
4.6.4. Гидравлическое испытание литых деталей должно проводиться пробным давлением, определяемым по формуле:
Рпр = 1,5Р * [сигма]20/[сигма]t
Испытание
отливок разрешается проводить после сборки и сварки в собранном узле
или готовом сосуде пробным давлением, принятым для сосудов, при условии
100%-ного контроля отливок неразрушающими методами.
Гидравлические
испытания сосудов и деталей, изготовленных из неметаллических
материалов с ударной вязкостью более 20 Дж/см2 (2 кгс х м/см2), должны
проводиться пробным давлением, определяемым по формуле:
Рпр = 1,3Р * [сигма]20/[сигма]t
Гидравлическое
испытание сосудов и деталей, изготовленных из неметаллических
материалов с ударной вязкостью 20 Дж/см2 (2 кгс х м/см2) и менее,
должно проводиться пробным давлением, определяемым по формуле:
PCP Made in Lithuania
