цитата:

---

Изначально написано MaratR:
Смело!
Но интересно, пипец.
Респект и уважуха, однозначно.
Удачи!
А вот манжету тож придётся оригинальную придумывать?
Обтюрацию то ей надо обеспечить на двух поверхностях.
А стволики - фф-10-12мм?

---

Ствол 13мм, внутри поршня, под пружиной, еще одна манжета.
Общий д. компресора 30мм. Если вычесть площадь ствола, остается эквивалент 27мм.

Пример конструкторского "примитивизма" в пневматическом оружии.
Однако, надо признать, что такая схема довольно уникальна.
Да и с точки зрения дизайна, определённое изящество присутствует.
А простоту конструкции можно объяснить датой создания данного изделия.
Его автор - George Gibson Bussey - получил на него патентное свидетельство в 1876 году. А его оружейная компания - G.G.Bussey & Co. - существовала с 1870 по 1889 годы.
Винтовка имела ряд преимуществ: съёмный ствол способствовал удобству при переноске и хранении, взвод был довольно лёгкий, простота конструкции значительно удешевляла производство.

цитата:

---

Originally posted by gnom:

эквивалент 27мм.

---

Историческая справка:

FELTMAN - ранее существовавший производитель военно-тренировочного пневматического автоматического оружия.
Основан в Кони-Айленд, Нью-Йорк (Coney Island, NY) в 1939 году.
Был продан Уильяму Дж. Менху (William G. Meinch) в начале 1960-х годов, после чего, Meinch добавил свое имя к названию Feltman.
В 1978 году компания переехала в Скотч Пайнс, Нью-Джерси (Scotch Pines, NJ), а затем - в 1986 году, в Сентер-Моричес, штат Нью-Йорк (Center Moriches, N.Y.)
В 1994 году компания была продана Vintage Pneumatics и переехала в Шебойган, Висконтин (Sheboygan, Wisconsin), а затем, продана в 2003 году Air Force Airguns и снова переехала в Форт Уорт, штат Техас (Fort Worth, Texas), где и были проданы последние 50 экземпляров ранее выпущенных изделий.

Фред Андреа (Fred Andreae Jr.), бывший глава завода Feltman, в 1986 году открыл компанию Shooting Star Inc. в Нью-Джерси, чтобы делать высококачественные реплики, близкие к оригинальным Feltman Tommygun (не для коллекционеров) под маркой Shooting Star и для ремонта оригиналов.
Продукция Shooting Star Inc. использовалась, в том числе, в парках развлечений.

Изделия:

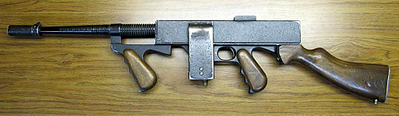

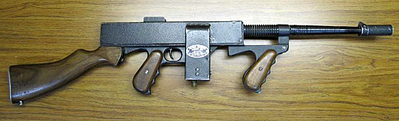

FELTMAN "TOMMYGUN" PNEUMATIC MACHINE GUN

Годы выпуска: 1941-1994 г.г.
Калибр: .160 (дробь N1).
Скорострельность: 1200 пуль/мин.
Емкость гибкого трубчатого магазина: 101 пуля.
Начальная скорость пули: 85 м/с (280 FPS)

FELTMAN "CONEY ISLAND" PNEUMATIC MACHINE GUN

1939 год выпуска.
Известно о 10 выпущенных образцах.
Калибр: .174
Скорострельность: 600 пуль/мин.
Емкость гибкого трубчатого магазина: 200 пуль.
Начальная скорость пули: 91 м/с (300 FPS).

FELTMAN Second Model

цитата:

---

Originally posted by Stef:

Интересные технические решения почти в каждой старой пневме. Та же пистоля Вальтер 53 - чем не интересное решение - переломка с компрессором в рукоятке? Или здесь предлагается обсудить только те технические решения, которые не просто интересны, но и, как бы это сказать, несколько странные?

---

цитата:

---

Originally posted by ArmorumPeritus777:

Согласен.
Но, оно довольно распространённое/известное.

---

Однако, Константин был прав.
Такое решение - действительно интересно. При этом, оно не очень уж и распространённое.

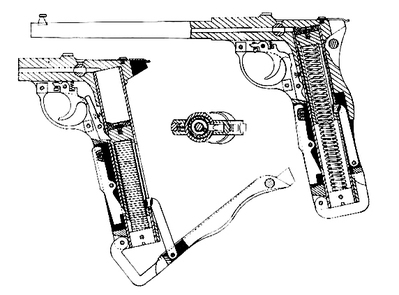

А известно оно большинству из нас по пистолету Walther LP53 и его польскому клону Рredom Łucznik.
Эти пистолеты выпускались в 50-х - 70-х годах прошлого века.
А, оказывается, такая конструкция в различных её вариациях, появилась значительно раньше.
Здесь я покажу несколько таких вариантов.

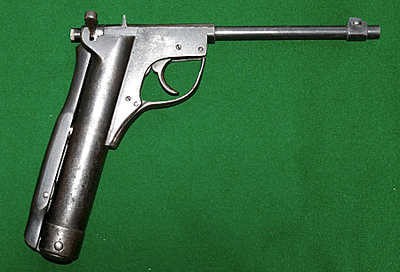

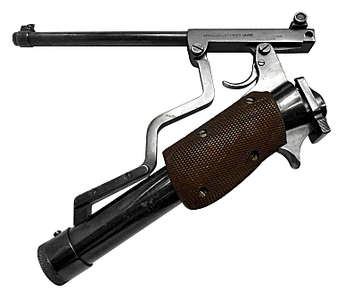

"Bisley" backstrap-cocking pistol "Type C":

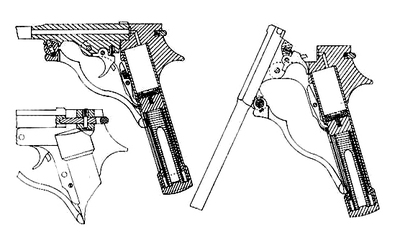

Patent 1910 г.:

Patent 1911 г.:

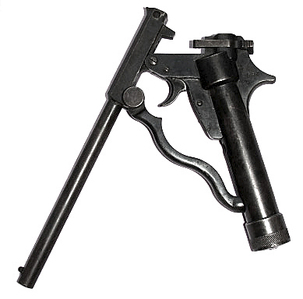

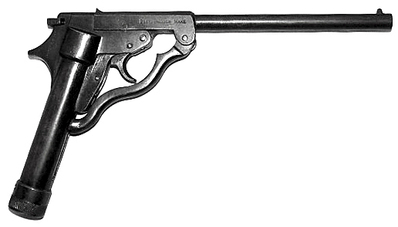

Lincoln Air Pistol:

Patent 1911 г.:

Patent 1921 г.:

Lincoln "target" pistol:

Eisenwerk Gaggenau Model MF:

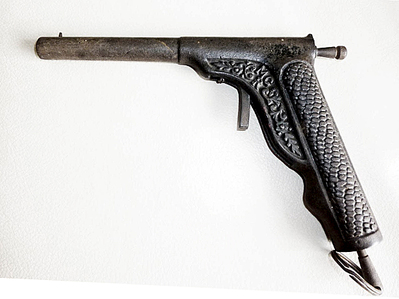

MGR pistol:

цитата:

---

Изначально написано ArmorumPeritus777:

Patent 1910 г.:
..
Patent 1911 г.:
...

---

Вот уж не подумал бы, что Вальтер 53 с Лучником имеют такие глубокие корни. После этой инфы, мне Вальтер 53 начал нравится еще больше. 53-й - это, можно сказать, доведенные до ума прадедушки 191*-х годов рождения.

цитата:

---

Изначально написано ArmorumPeritus777:
А MGR pistol - не что иное, как Диановские корни.

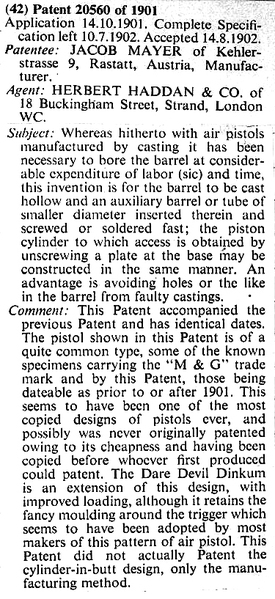

Jakob Mayer получил на него патент в 1901 году.

---

Ха, досылатель-затыкашка в точности как у Дианы-2!

цитата:

---

Originally posted by John JACK:

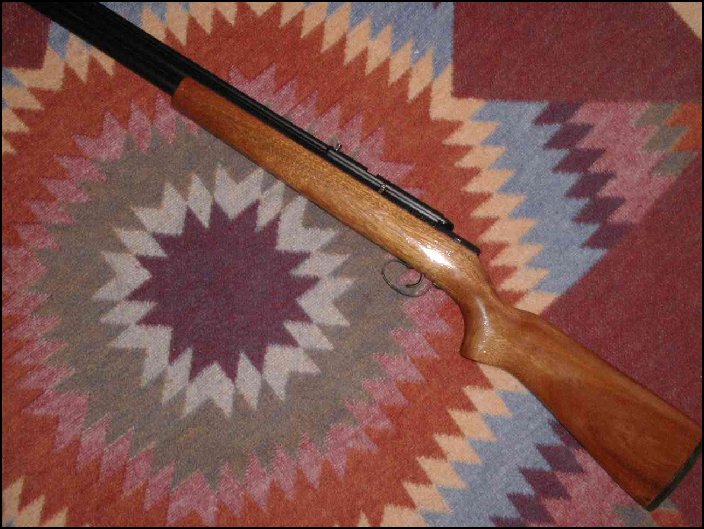

стрелок откидывает скобу, становится на неё ногой и качает всем весом на всю винтовку. С полутора сотен качков выходит три-четыре довольно мощных выстрела

---

цитата:

---

Originally posted by John JACK:

такая конструкция была популярна в начале прошлого века

---

John JACK, спасибо за участие. Так держать!

цитата:

---

Originally posted by C/ECAPb:

эта тема неисчерпаема...

---

Действительно, когда начинаешь искать, копаться, разбираться - поражаешься: насколько разнообразна и неожиданна, порой, инженерная мысль.

цитата:

---

Originally posted by C/ECAPb:

...к сожалению, сдох жесткий диск со всем архивом, поэтому не могу внести свой посильный вклад...был...поражен оригинальными решениями наших местных камрадов в деле конструирования пневматики, причем, как общеконцептуально, так и в отдельных узлах.

---

цитата:

---

Originally posted by C/ECAPb:

желаю теме развиваться дальше

---

"Всё зависит от Бога и немного от нас."

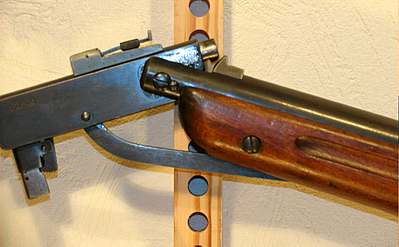

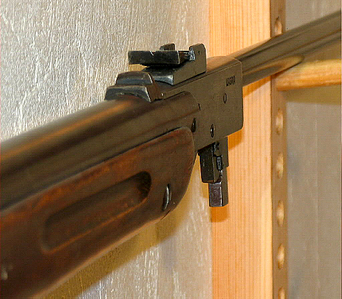

Wagria Mod 62:

цитата:

---

Originally posted by ArmorumPeritus777:

Wagria Mod 62:

---
