цитата:Originally posted by Kachan: Для зарядки пули - сзади откручивается винтик и откидывается вбок крышка-перепуск
Как раз, такая система применена на Z200, о котором я писал выше. Только без винтика.
ADF 29-11-2014 06:30
цитата:Изначально написано ArmorumPeritus777: Думаю, чисто арбалетная схема.
Это
безграмотное утверждение: потому, что даже у старинных арбалетов схемы
СМ были разные, на вскидку три основных типа могу нарисовать - и все они
сильно отличались идеей и кинематикой! А про современные арбалеты
(кроме разьве что китайских игрушечно-одноразовых за тыщу рублей) и
вовсе нечего говорить...
Но, так или иначе, картинку увидел... Спуск из одной детали - такое даже на арбалетах не часто встретишь
ArmorumPeritus777 29-11-2014 09:45
цитата:Originally posted by ADF: Спуск из одной детали - такое даже на арбалетах не часто встретишь
Ну, неискушённый я в этом вопросе. Посмотрел арбалетные схемы. Признаю: там не всё так просто, как мне представлялось.
Kachan 29-11-2014 12:13

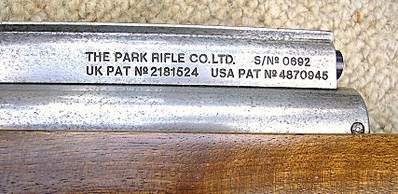

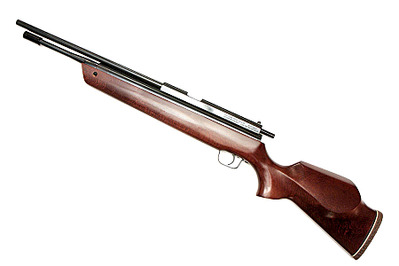

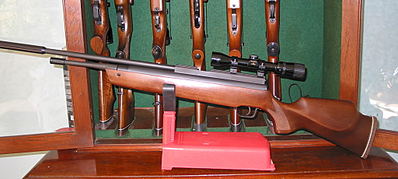

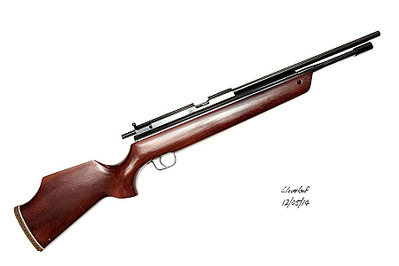

Еще один необычный агрегат с родины британских ученых Park Rifle, модели RH91/RH92/RH93, выпускалась в 80-90-е годы 20 века английской фирмы Park Rifle Co. Ltd :

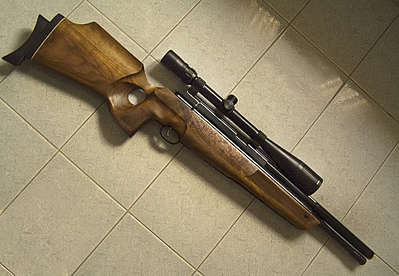

В основном - для американского рынка:

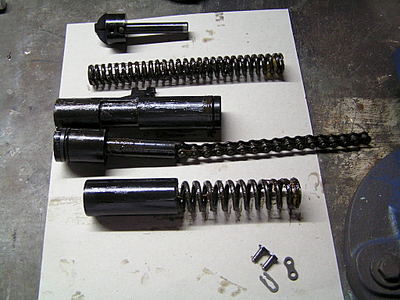

Винтовка двухпоршневая - с гашением отдачи. Два поршня, две пружины:
Что
само по себе уже необычно для Англии, но интересно даже не это, а

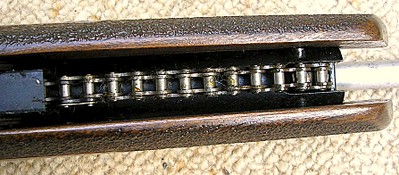

способ взвода - подствольный рычаг соединен с обоими поршнями
"мотоциклетными" цепями разной длины
Выпускались винтовки, как в .177, так и в .22.
По
отзывам - винтовки достаточно мощные (16-21 Дж), относительно тяжелые -

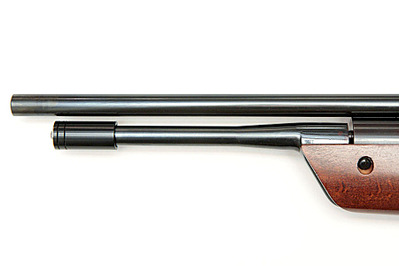

около 4-х кг, взвод довольно тугой - т.к. подствольный рычаг короткий:

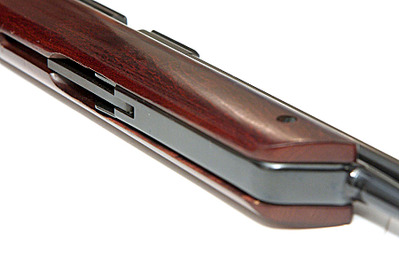

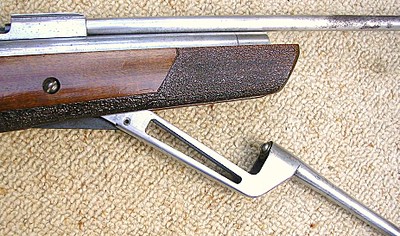

Необычная фиксация рычага - не за ствол, как обычно, а шариком на компрессор.
Спуск
по отзывам владельцев - довольно посредственный, но при этом - винтовка
достаточно точная, в первую очередь - за счет гашения отдачи, ну и

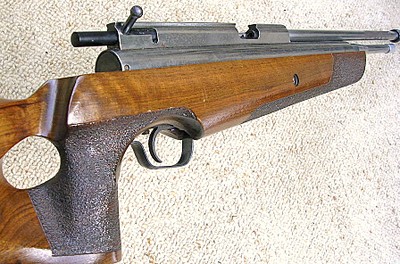

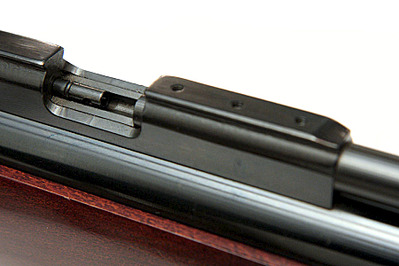

качественного LW-стволика. Необычна для ППП и система заряжания винтовки - болтовой затвор с трубчатым досылателем
Автор
данной винтовки - английский инженер Roy Hutchinson, автор не менее
необычной мега-раритетной многозарядной ППП - BSA VS2000 и ППП-винтовок
Sterling HR.
ArmorumPeritus777 29-11-2014 14:18
цитата:Originally posted by Kachan: ...ППП-пистоль A.G. Parker Wind-Up Pistol ...необычный агрегат с родины британских ученых Park Rifle, модели RH91/RH92/RH93...
Илья, очень интересные агрегаты показал. Особенно впечатлил Park Rifle. Спасибо за участие и не останавливайся на сделанном!
ADF 29-11-2014 16:13
Ну, из
двухпоршневых тот-же вискомб вспомнить и целую линейку диан. Но это

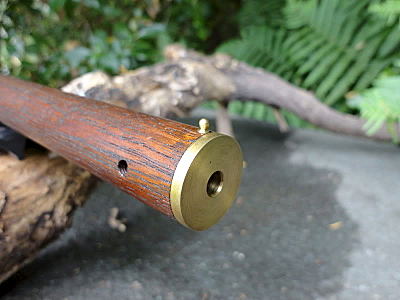

всеже вторая половина ХХ века. А вот деревяшечное ружжо конца 19-ого
века - вот та штука куда интереснее оказалась! Никогда бы не подумал,
что воздушки могли делать с таким обилием дерева в конструкции... Даже
повторить, прикола ради, потянуло, только спуск чуть получше и дудку с
нарезами под пули вкорячить. Должна выйти неплохая штука для детей.
Kachan 29-11-2014 16:52
цитата:Originally posted by ArmorumPeritus777: Илья, очень интересные агрегаты показал. Особенно впечатлил Park Rifle.Спасибо за участие и не останавливайся на сделанном!
буду стараться у меня еще про пяток интересных аппаратов найдется рассказать
цитата:Originally posted by ADF: Ну, из двухпоршневых тот-же вискомб вспомнить и целую линейку диан
У Парка имелся в виду прикол не с двумя поршнями, а цепи Согласись - нечасто такое встречается Досылатель на ППП и необычный рычаг взвода - тоже интересные решения. Не нашел схемы этого винта - интересно, как там синхронизируются поршня?
цитата:Originally posted by ADF: бы не подумал, что воздушки могли делать с таким обилием дерева в конструкции...

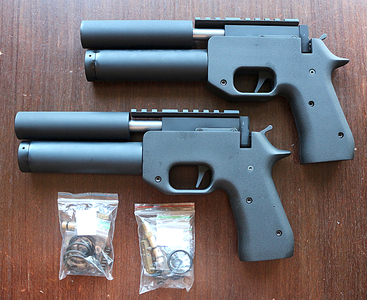

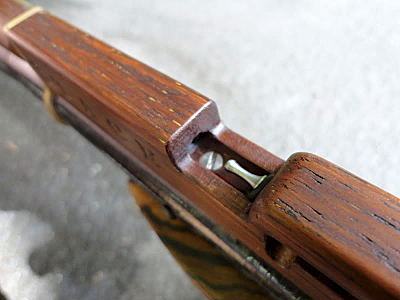

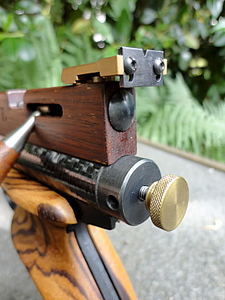

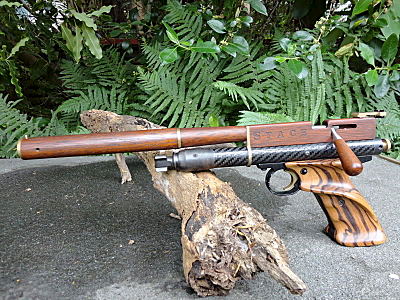

деревяшка, это, конечно, совсем отвал башки вот, на эту тему - хорошо нам известный Кросман 2240 от Грант Стейси
ADF 29-11-2014 17:39
цитата:Изначально написано Kachan: деревяшка, это, конечно, совсем отвал башки
Ну из пластика же делают воздушечки, чем деревяшка-то хуже?
Kachan 29-11-2014 18:26
цитата:Originally posted by ADF: Ну из пластика же делают воздушечки, чем деревяшка-то хуже?
просто как-то непривычно а так, может быть даже и лучше - пистоль не утопишь
Stef 29-11-2014 19:03
цитата:Изначально написано Kachan: Еще один необычный агрегат с родины британских ученых Park Rifle, модели RH91/RH92/RH93, выпускалась в 80-90-е годы 20 века английской фирмы Park Rifle Co. Ltd
Да уж, мысль у людей работала!
Как
бы тут 2 рабочих поршня реально навстречу друг другу не летели и в
районе перепуска не встречались. Поэтому и перепуск непривычный для ППП.
Такая вроде идея была первоначально у Гиса. Но из-за сложности 100%
синхронизации от нее отказались в пользу одного рабочего поршня и одного
вспомогательного, реализованных в дианах.
Непушист 29-11-2014 19:20
цитата:Originally posted by ADF: Ну из пластика же делают воздушечки, чем деревяшка-то хуже?
Неоднородностью структуры, неравномерностью механических напряжений, зависимостью от атмосферных условий, гигроскопичностью.
Уверяю
тебя: большинство видов пластика, который реально в "оружии", все теже
свойства имеют! + гарантированное ухудшение мех. характеристик со
временем, в том числе от воздействия УФ.
Непушист 29-11-2014 19:48
Полистирол например - то да. Стеклонаполненный полиамид - таки не очень.
Непушист 29-11-2014 19:48
А ващета лучше сталюки и ЦАМа ничего нет
ADF 29-11-2014 19:59
цитата:Изначально написано Непушист: Стеклонаполненный полиамид - таки не...
Вода в чо угодно полимерное впитывается, только скорость отличается ЦАМ - может и прочен, но сука истираецо. Только в не очень нагруженные и не очень трущиеся детали его - тогда да, разрешаю.
Непушист 29-11-2014 20:04
цитата:Originally posted by ADF: Вода в чо угодно полимерное впитывается
Ты
это. В молибденовый цилиндр водички налей и на мороз его поставь, да?
Ну, молибденовый цилиндр у тебя же наверняка есть под рукой? Ну вот...
ADF 29-11-2014 20:11
Молибден - это что за полимер?
Гоша, ты пьян?
Непушист 29-11-2014 20:22
Я про то, что
вода может нанести "некоторый урон" любому материалу, если в нем есть
полости, и она их заполнит, а потом замерзнет... Не только полимеру. Но
древесина подвержена еще и многим другим влияниям, которым полимеры или
не подвержены, или подвержены слабо. Я думаю мы не будем спорить о
том, что ложе из стеклонаполненного полиамида все-таки более стойко к
мех. и атмосферным воздействиям, чем деревянное. Ведь правда?
Непушист 29-11-2014 20:51
Ну вот куда ушел, зараза?
ADF 29-11-2014 22:13
цитата:Изначально написано Непушист: Но древесина подвержена еще и многим другим влияниям, которым полимеры или не подвержены, или подвержены слабо. Я
думаю мы не будем спорить о том, что ложе из стеклонаполненного
полиамида все-таки более стойко к мех. и атмосферным воздействиям, чем
деревянное. Ведь правда?
Не
забывай, что в изделиях древесина - почти никогда не голая, а чем-либо
пропитана, что существенно повышает живучесть деревяшечки и улучшает ее
мех. характеристики. Если лаком на эпоксидной основе под вакуумом
деревяшку залить - она не на много уступит стеклонаполненым композитам,
но при этом все еще будет вяглядеть как деревяшка, будто бы в ей есть
душа и теплота
