dudis
03-02-2010 20:08
Пост 1

Предисловие к проекту намба раз.

Меня достаточно давно интересовали и сейчас интересуют компактные стрелялки.
В изготовлении таких машинок я уже приобрел некоторый опыт.
Первая ласточка это проект
http://topguns.ru/dudis-korotysh/?n=1 ,

который затем с помощью владельца обзавелся выдвижным прикладом http://forum.guns.ru/forummessage/30/281200-4.html
и стал таким, каким он собственно и задумывался.

Затем был проект микробуллпапа
http://topguns.ru/dudis-microbull/?n=3

Потом минибулки
http://topguns.ru/dudis-20-cipliat-po-oseni-schitajut/

http://topguns.ru/dudis-18-vesenny-korotysh/

http://topguns.ru/dudis-12-microb-samozariadka/

в том числе и самозарядные. И мои другие, похожие на приведенные здесь проекты.
Далее настал черед идеи с выдвижным прикладом. Эта идея была реализована в пистолях
http://topguns.ru/dudis-21-pistol-s-vydvizhnym-prikladom/

и в пистолях-самозарядках
http://topguns.ru/dudis-23-pistol-samozariadka-s-vydv-prikladom/

http://topguns.ru/dudis-24-ot-malogo-do-bolshogo/

В компактных мини-, и микро-, булок мне не совсем нравятся восьмерки, которые традиционно присутствуют в конструкциях.
И я захотел от них избавится. Совсем.


dudis
03-02-2010 20:08
Пост 2

Предисловие к проекту намба ту.

И вот однажды:

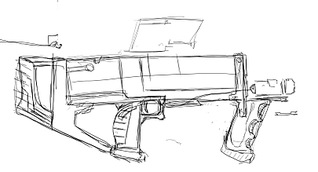

Короче, попала ко мне картинка, которая мне сильно понравилась.


click for enlarge 1619 X 873 166,5 Kb picture

(БОЛЬШОЕ спасибо автору этой картинки.)

В этой картинке я увидел то...

dudis
03-02-2010 20:08
Пост 3

Чего хотелось.
Мне хотелось компактную машинку.
Пистолето-буллпап. Буллпап с выдвижным, отделяемым от машинки прикладом.
Хотелось легко трансформирующуюся машинку. Машинку, которую можно носить под курткой, стрелять из которой удобно и из машины. Машинку, которую можно брать с собой и при прогулках на велосипеде.
В общем, хотелся удобный компактный аппарат для уверенной стрельбы на относительно небольшие дистанции.
Здесь наверное не стоит перечислять все мои хотелки. Это займет много места. Проще привести то техзадание, которое я написал себе для проектирования и изготовления этой машинки. Но я не хочу публиковать здесь это свое техзадание.

dudis
03-02-2010 20:09
Пост 4

Собственно вот что получилось в результате.
Машинка может использоваться со сложенным, выдвинутым и со снятым прикладом.


click for enlarge 1024 X 526 69,6 Kb picture
click for enlarge 1024 X 597 85,4 Kb picture
click for enlarge 1024 X 567 91,1 Kb picture
click for enlarge 1024 X 511 76,7 Kb picture
click for enlarge 1024 X 424 61,8 Kb picture

Длина без приклада 400 мм
Длина со сложенным прикладом 475 мм
Длина с выдвинутым прикладом 555 мм
Длина без приклада с дополнительным душителем 508 мм
Длина со сложенным прикладом и дополнительным душителем 582 мм
Длина с выдвинутым прикладом и дополнительным душителем 662 мм
Длина дополнительного душителя 125 мм
Высота машинки 205 мм

Логика управления механизмом трансформации приклада такова:
Приклад имеет три фиксированных состояния - сложенное, выдвинутое и снятый приклад.
Управляется этот механизм кнопкой с правой стороны и флажком с левой стороны машинки.
Нажатие на кнопку позволяет выдвинуть/задвинуть приклад. Только, при нажатии на кнопку, отделить приклад не возможно. Для снятия приклада необходимо повернуть на 180 градусов флажок с левой стороны машинки.

Кнопка фиксации приклада находится впереди справа над спусковым крючком. Ее удобно нажимать указательным пальцем.

click for enlarge 861 X 768 265,8 Kb picture

Чтобы сложить приклад после выстрела достаточно нажать на кнопку и не отрывая машинку от плеча потянуть ее на себя - приклад сложится и зафиксируется в этом положении.
Для снятия приклада надо выдвинуть приклад, повернуть на 180 градусов флажок с левой стороны машинки и снять приклад.

click for enlarge 448 X 336 17,3 Kb picture

Машинка многозарядная.
В папском калибре.
Ствол - чизин, длина ствола 212 мм.
У машинки перенесенная вперед рукоятка перезаряжания.
На левой стороне машинки есть дополнительная рукоятка, позволяющая снять/поставить ударник на взвод не досылая вторую пульку в ствол.
Все рукоятки имеют только поступательное движение.
Внутри машинки есть небольшой встроенный в конструкцию душитель. Дополнительно можно использовать внешний душитель.
Машинка оснащена 12-ти зарядным магазином.
Вес машинки без приклада и доп. модера, но с коллиматором 2100 г .
Вес машинки с прикладом и коллиматором 2400 г .


click for enlarge 1024 X 506 62,0 Kb picture
click for enlarge 776 X 768 260,5 Kb picture

Форма магазина такова, что он практически полностью закрывает вырез под него.
Паз под магазин наклонный, чтобы сместить выступающую часть магазина с линии прицеливания. Магазин вставляется в паз сверху вниз. Такая конструкция позволяет практически исключить вероятность случайного вылета магазина.

click for enlarge 1024 X 538 61,3 Kb picture

Крепление доп модера

click for enlarge 1024 X 566 72,3 Kb picture

Есть манометр

click for enlarge 1863 X 1855 180,9 Kb picture

Машинка редукторная.
Две планки вивера. Длинная верхняя, и дополнительная нижняя. На нее можно поставить дополнительную переднюю рукоятку, фонарик, и т.д.

Так как длина машинки - величина переменная, основным прицелом для нее мне видится именно коллиматор. Он не чувствителен к расстоянию от глаза до него.
К тому же компактный. Мне понравился тот рамочный коллиматор который сфоткан с этой машинкой. У него тонкая рамка и она совершенно не напрягает. Очень удобно смотреть двумя глазами. Одним глазом просто, а другим через прицел. Потрясающе широкое поле зрения.
Из недостатков - большой размер светящийся точки.
Но для того чтобы уверенно попадать в кару - нормально. Пока самый дальний на ней - 41 метр. В диапазоне 20-35 метров - вообще пестня. Очень приятные ощущения от стрельбы.
Спасибо Poruchik_72 за "потестить коллиматор".
"Кучки" и графики пока не выкладываю - еще надо нормально отстроить и пострелять на кучку с нормальной оптикой. Но то, что получалось с коллиматором позволяет думать что, и с оптикой будет хорошо. В общем монохромные падают, я доволен, а они наверное нет, хотя и не говорят ничего по-русски.

dudis
03-02-2010 20:09
Пост 5
Теперь немного о конструкции.
Основа машинки - верхняя и нижняя шины, между которыми резик.
Здесь на фотке еще беленького "железа" это хорошо видно.

click for enlarge 1024 X 479 51,5 Kb picture

click for enlarge 1024 X 556 59,3 Kb picture

click for enlarge 1024 X 366 41,4 Kb picture

Это фотки "в процессе".
На них видно, что верхняя шина это по сути сильно развитая коробка с небольшим встроенным душителем. К этой шине жестко крепится ствол. В ней же расположен и механизм перенесенной вперед рукоятки перезаряжания.
Нижняя шина является корпусом спускового механизма и корпусом для направляющих приклада.
На шинах, зАцело с ними, отфрезерованы планки вивера.
С заготовок для облегчения шин снято очень много лишнего "мяса".
Резик и его "потроха" достаточно традиционны. Крепление пробок на штифтах.
Редуктор. Спусковой механизм с падающим шепталом.

Форменная одежда и снаряжение.
Куртка женская Jannu Polartec 200 orange/night fall
Подсумок багажный малый на фастексе цифровая флора
Флаг ВС РФ Военная разведка автомобильный

dudis
03-02-2010 20:09
Пост 6

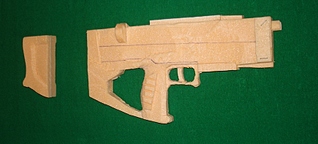

Еще пара картинок в процессе работы над проектом.

click for enlarge 1920 X 954 74,7 Kb picture

click for enlarge 870 X 393 141,3 Kb picture

Пока не сделан красненький колпачок на резьбу крепления доп. модера.
Хочется такой штришок, как на аирсофт стрелялках.

Хочется попробовать поставить дополнительную переднюю рукоятку и попробовать с ней.
Есть задумки на базе этого конструктива сделать машинку в детском калибре, а так же сделать самозарядную машинку. Но это как обычно - желаний то много, а реализованных идей мало.

Вот. Написал вроде много, но наверное многое и не написал. Проект действительно получился необычный, на мой взгляд перспективный.
Так что если есть вопросы - спрашивайте - смогу - отвечу.

dudis
03-02-2010 20:09
Резервный.

Caramba
03-02-2010 20:26
Писец! Дядьки милиционэры сразу за табельное схватятся. Это не самозарядка?

F_M_J
03-02-2010 20:26
quote:
Originally posted by dudis:

Собственно вот что получилось в результате.



Мне нравится необычно но симпатично

AIR-GUN.RU большой выбор пневматики
Оружие списанное охолощенное модели СКС с комплектом (СХП)
Баллон СО2 12 гр. Gletcher Expert Oil
Бинокль Veber 10x25 WP черный Waterproof

Петрович-79
03-02-2010 20:52
quote:
Дядьки милиционэры сразу за табельное схватятся.

Первое, что я подумал.
Поздравляю с появлением новой конструкции. Очень оригинально.
Myk0la
03-02-2010 21:08
При встрече с ноусерами обеспечен автобус омона. При встрече с ментами обеспечено лежание мордой в грязь с руками за головой =) Хотя это смотря куда направлять ствол, может будет шанс увидеть сверкающие пятки мента.
maxnam
03-02-2010 21:44
МЕЧТА РОБОКОПА СБЫЛАСЬ, зачет
LGO
03-02-2010 21:52
Симпатично, но стрёмно.
ceolos
03-02-2010 21:54
Супер! Вот о таком агрегате я мечтаю холодными зимними ночами! Дудису нужно памятник при жизни помтавить, или хотя бы бюст ьронзовый на родине!!

Купить в интернет магазине с доставкой по всему миру

Толстовки

Рубашки поло

Значки

Наклейки

korova
03-02-2010 22:15
quote:
Originally posted by Caramba:
Писец! Дядьки милиционэры сразу за табельное схватятся.

+100

HeadHunter
03-02-2010 23:03
Челюсть со стуком упала на клаву.

Это шедевр, однозначно. Даже если стрелять будет неважнецки.


Max72
04-02-2010 12:03
Очень здорово!
o4ku
04-02-2010 12:23
помацал, стрелнУл.. прикольно..
оченно понравилось.
очучения двойственные, хочу, однозначно, но..
постов выше много уже, пока домой-то доехал..
стреляет, кстати, весьма недурно, а по поводу бронзы, луче, наверно, прутком выдать, заместо бюста

Киви-птичка
04-02-2010 12:46
Очень классная машинка, дудис гениальный мастер!
zluck1
04-02-2010 12:56
ДАСТ ИСТ ФАНТАСТИШЕН , но стремно...
