Думаю, что в модераторе резкий (быстрый) отсечной клапан и не нужен вовсе. При резкой отсечке (даже если ее удастся реализовать) явно должен получится хлопок от заднего фронта (да и сам клапан звякнет, наверно, поэтому ему прокладки надо ставить ).

Есть мысль, что клапан в модераторе должен быть легким, быстрым и неплотным (пусть сифонит). Фактически такой клапан - это разновидность демпферной проставки, только она демпфирует поток воздуха через основное отверстие (которое для пули), просто очень сильно тормозя его, но вовсе не отсекая воздух совсем (мы же не воздух хотим гасить, а звук ).

Неплотность клапана - это, например, зазоры между лепестками, так, чтобы эти лепестки, даже сходясь не касались друг друга (кстати, это позволит им после выстрела занять свое исходное положение).

Для такой концепции подойдут лепестки даже из резины. Лепестки звездочкой, исходное положение - короной (на воронкообразной направляющей) вокруг отверстия в перегородке. При выстреле лепестки "засосет" в отверстие, они создадут дополнительное сопротивление потоку в основном отверстии - а это собственно и требуется.

quote:

---

Originally posted by fbm:

зазоры между лепестками, так, чтобы эти лепестки, даже сходясь не касались друг друга

---

quote:

---

Originally posted by fbm:

Для такой концепции подойдут лепестки даже из резины. Лепестки звездочкой, исходное положение - короной (на воронкообразной направляющей) вокруг отверстия в перегородке. При выстреле лепестки "засосет" в отверстие, они создадут дополнительное сопротивление потоку в основном отверстии - а это собственно и требуется.

---

quote:

---

мысль дойдет до меховой начинки в модере

---

quote:

---

Originally posted by fbm:

Мех - это непременно

---

quote:

---

Мне в голову почему то лезут звукоизолирующие и звукопоглощающие матерьялы. Ведь задача стоит не остановить поток воздуха, а разбить его волновую структуру и снизить скорость.

---

Как появляется звук? Думаю, что отверстие в перегородке (или изначально срез ствола) воздух преодолевает со звуковой скоростью, а сразу за нею он, расширяясь, тормозится, а сзади его подпирает набегающий поток, таким образом образуется фронт давления (резкий фронт перепада давления), который, в момент его появления (именно в момент появления!!), порождает звуковую волну (которая отрывается от фронта и убегает вперед). Сам фронт давления распространяется, мне кажется, со скоростью, меньшей скорости звука, т.е. его скорость постепенно замедляется (именно поэтому звуковая волна отрывается от него ). У меня здесь возникает ассоциация с надуванием резинового щарика, пока мы его дуем - он расширяется. Стенки шарика - это фронт перепада давления. (Как только мы перестаем дуть, стенки такого шарика исчезают, тают в воздухе , растворяются, т.к. они состоят из молекул того же воздуха, что и внутри и снаружи, просто сжатые торможением набегающего потока. Собственно, так тает фронт перепада давления, расширяясь, его крутизна уменьшается, он сглаживается, пока давление не сравняется.) Но фронт достигает следующей перегородки и, проходя через ее маленькое выходное отверстие, процесс повторяется в уменьшенном масштабе заново, за перегородкой опять формируется фронт, от которого идет звуковая волна. Итак, пока не вылетит наружу. Звук выстрела, в основном - это порождение звука на срезе передней пробки. Передняя пробка гасит звуки, порожденные раньше, внутри модератора, но на ее выходе фронт выхлопа порождает свой собственный звук.

Амплидуда фронта - это в основном низкочастотная составляющая, классический способ ее подавления - объем модератора (задняя камера интегрированного модератора).

Крутизна фронта - это в основном высокочастотная составляющая, классический способ ее подавления - длина модератора за ств.срезом и перегродки. Звукоизолирующие и звукопоглощающие материалы на внутренних стенках модератора - это тоже способ подавлять высокочастотные составляющие, эффективный, надо сказать, если расстояние между перегородками достаточное для рассеяния (угол рассеивания связан с длиной волны). Самые высокие частоты пролетают по оси модератора почти ничем не сдерживаясь. Т.е. мы подавляем некий диапазон средних частот, ну и надежда на уменьшение амплитуды импульса, опять же, срабатывает.

Что мог бы дать клапан?
Да. А на основе чего он работает?
Вообще то, в камере модератора в процессе выстрела происходят сильные переходные процессы, турбулентность, локальные сжатия газа, и полностью объяснить все явления только ударной волной или только законом Бернулли (ламинарное течение несжимаемой жидкости), думаю, не есть правильно. В какие то отдельные, квазистатические моменты времени, что то работает как бы под действием фронта перепада давления, а в какие то другие моменты времени, и в ограниченных областях камеры, что то можно попытаться объяснить, применяя аналогии-ассоциации из закона Бернулли.

Так вот, даже самый что ни на есть идеальный клапан сработает только тогда, когда на него повоздействует фронт давления (и этот фронт бежит почти со скоростью звука, так что никакая механика его не обгонит и даже за хвост не поймает ). Значит даже идеальный клапан пропустит свозь себя фронт и захлопнется после него, сделав отсечку. Причем, чем идеальней, резче клапан сработает, тем резче будет задний фронт, который тоже зазвенит . Кожаная прокладка на клапане - это уже попытка сгладить задний фронт, т.е. уже неидеальная отсечка .

Итак, после клапанной перегородки, новый фронт не будет иметь сзади подпитки воздухом, т.е. мы явно подавим амплитуду фронта, хотя крутизна фронта останется прежней, да еще может задний фронт зазвучать. Вот и получается из моих рассуждений, что отсечка полная вроде как и не нужна, достаточно подтормозить подпитку фронта воздухом на какие то десяток милисекунд и мы уже получаем незвенящий фронт, который просто дует, но не звенит .

quote:

---

Originally posted by fbm:
Формулы решения все еще нет. Но есть мысли по поводу.

Думаю, что в модераторе резкий (быстрый) отсечной клапан и не нужен вовсе.

Есть мысль, что клапан в модераторе должен быть легким, быстрым и неплотным (пусть сифонит).

Неплотность клапана - это, например, зазоры между лепестками,

Для такой концепции подойдут лепестки даже из резины. Лепестки звездочкой,

---

Я чутка порезал.. но суть оставил.
То что предлагается уже есть, но это не решает проблему. (ну по крайней мере мою)
Т.е мне, лично, хотелось бы именно блокирования или рассечения, но не мягкими материалами.

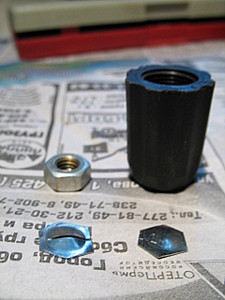

ЗЫ. Чтобы не быть голословным всеже выложу фотки того что использую уже больше 3х лет
Слева аут - справа ин

Это стоит на Т4 5.5 - 1.5Квыстрелов уже.. замятый язычок был изначально На 4.5 рекорд - смена 2х элементов через 2года использования перед продажей

ЗЫ.. готов извинится перед Виктором Ивановичем или незнаю как на самом деле.
Т.к. Полностью поддерживаю. Хотя и среагировал на отсутствие конкретики.

quote:

---

Originally posted by олег2:
[B]Читаю ветку и думаю что пишущие здесь читают ТОЛЬКО себя совершенно не осмысливая что написано ранее и не ими. С уважением ко всем.
B]

---

quote:

---

Originally posted by fbm:

Звук выстрела порождается резким фронтом перепада...

...и мы уже получаем незвенящий фронт, который просто дует, но не звенит .

---

quote:

---

Originally posted by GraySaint:
зело много буковиц, при том тяжек труд разбирать...

---

quote:

---

Originally posted by Devastate:
... Чтобы не быть голословным все же выложу фотки того что использую уже больше 3х лет...

---

quote:

---

Originally posted by Fake:

val, как тебе такая схема?

---

олег2, принял к сведению. Жаль, что не можешь показать. У меня, как ни странно, в последнее время в металле надежды оправдываются.

quote:

---

Originally posted by fbm:

Я так понимаю, это как раз те самые рассекатели от бутылок с маслом. И действительно эффективны, коль "использую уже больше 3х лет". Ну, негерметичность такого "клапана" уж слишком велика, это назвать клапаном в голову не придет . Хотя эффект торможения потока в проходных отверстиях перегородок на звук модератора явно у вас находит подтверждение. Действительно, я собственно предлагаю реализовать клапан по такой аналогии, но с минимальными (как щелочки) зазорами между лепестками.

---

Я приводил исключительно в противоположность резине Т.к попробовал разные варианты и убедился что мягкости тут ненадо..
Срубить высокие частоты? - работает.
Пострелять в тире/квартире - работает.
Но вот встать напротив стены... или хотябы под 45градусов.. или повесить микрофон параллельно оси спереди... и получаем очень неприятную картину

По поводу-же торможения и иже с ними. Клапана и прочие..
дык меня устроит просто поставить в струю за болваном 2мм треугольного сечения.
Собственно этим и занимаюсь
Полностью перекрыть поток (Тут полностью соглашусь), нет нужды.

И пускай оно сифонит сколько душе угодно

ЗЫ. Я собственно к чему веду..
Струя (или ламинарный поток) за болваном всегда (ну покрайней мере по моим расчетам) держится на наших скоростях приблизительно 10-12 калибров.
Распадаться начинает гдето в 2х калибрах и именно это ловится большинством модеров.
Из этого следует, что, ЛЮБОЙ модератор свешенный "за срез" как минимум в 2 раза больше... т.е 130мм для 5.5 будет работать "на ура".(и тут остаётся только вопрос поглотителя) Перегородки собственно нужны лишь для того чтобы увеличивать турбулентную составляющую уже оторвавшихся от основной струи вихрей.
Тобишь, без них, всё-равно работать будет простой поглотитель (т.к они ВООБЩЕ не влияют на основной поток)

Но мне, лично, хочется уменьшить эту длинну. (т.е длинну за срезом)
Иначе овчинка выделки не стоит.. Имхо.

quote:

---

Originally posted by ZDL:

Выстрелил, всё отлично, ярко выраженный эффект подавления звука.

---

в общем то к чему это я

ааа "у машины кончился шум, а без шума она не поедет")) (с) нипомню кто...

quote:

---

Originally posted by val:
Какие железо и нержавейка? Предел текучести у разных сталей очень разный. Дырка-то какого диаметра?
Что-то народ подозрительно притих... Делают, что-ли?

---

Я одним уже пострелял Сейчас набираю материал на второй. Крепить этот клапан надо крепко.

quote:

---

Originally posted by val:
Удачи! Олег2 подсказал про щупы. Я думал об измерительной рулетке старого типа, бо современные - как фольга.

---

У меня лежит кусок пружинной ленты (точнее моток) от рулетки. Думал я не счет нее. Но резать ее надо как-то аккуратно, а то надрез расползается как трещина в стекле.
