Вот примерно так, делал герметизацию барабана лет 8 назад. От
стопора ствольной рез. прокладки оставил маленький буртик, чтоб кольцо
не выпало. Вторая резинка, подрезанная втулка перепуска от Мурки,
внутрь вклеен кусочек трубки (антенна)-в гнезде(в теле пист.)ходит
свободно, чтоб поджимать барабан при выстреле, а потом отходить
обратно. Ствол был на резьбе, для поджатия рез. кольца. Размеров не
помню-давно было. "Протечек" не было вообще-проверял, чють не
упираясь носом в барабан при выстреле. Работал безотказно, с первым
комплектом рез. где то год, потом подарил(выпросили).
Jet777 25-06-2009 12:23
quote:Originally posted by Deni-kin: Вот примерно так, делал герметизацию барабана лет 8 назад. От
стопора ствольной рез. прокладки оставил маленький буртик, чтоб кольцо
не выпало. Вторая резинка, подрезанная втулка перепуска от Мурки,
внутрь вклеен кусочек трубки (антенна)-в гнезде(в теле пист.)ходит
свободно, чтоб поджимать барабан при выстреле, а потом отходить
обратно. Ствол был на резьбе, для поджатия рез. кольца. Размеров не
помню-давно было. "Протечек" не было вообще-проверял, чють не
упираясь носом в барабан при выстреле. Работал безотказно, с первым
комплектом рез. где то год, пото подарил(выпросили).
Кто-то
уже что-то подобное в данной уже делал. Только вместо перепуска от
мурки использовался кусочек стержня от гелевой ручки с внутренней
поверхностью в форме сопла Лаваля. Вроде как без особых доработок (не
помню камера была или нет) удалось получить 145 мызов.
Jet777 25-06-2009 12:31
quote:Originally posted by AAK.177: Мне
всегда было интересно, почему на заводе не перестанут фрезеровать на
клапане огромную и кривую выборку, и начнут сверлить отверстие под
штифт сразу с клапаном В СБОРЕ! Т.е. без всякиж проточек, просто
цилиндрический корпус клапана выравнивается по отверстию перепуска
элементарным стержнем и сверли себе! Просто, быстро, ровно. Ну почему
не так?! Да, про зазор между барабаном и стволом (жесткой ствольной
прокладкой). Проведенные мной специально инструментальные измерения
скорости (прибором ИБХ-713) показывают, что зазор толщиной с фольгу от
шоколадки (и видимый напросвет как "волосок") НИКАК не влияет на
начальную скорость пули. О заметном влиянии (которое я принял за 5 м/с
в среднем)можно говорить, когда зазор достигает величины примерно с
толщину двух листов бумаги А4 плотностью 80 г/м2. Но! Убирать
прокладку не спешите (понятно, речь не про заводскую прокладку и про
ствол с отрезанной воронкой). Как показали уже другие практические
эксперименты величина и материал прокладки влияют на деформацию пули и
стабильность ее движения по стволу. При эксперименте прокладка
убиралась вообще и к барабану придвигался соответсвующим образом
обточенный ствол, или к этому стволу добавлялись разные прокладки.
Понятно, что соосность барабан/ствол установлена почти идеальная. Так
вот, лучшая кучность из тисков получалась с фторопластовой прокладкой
длиной 7 мм. Чем это объяснить не знаю, да и не важно это. С тех пор я
и использую такие прокладки.
Насчёт второплатовой прокладки - интересные наблюдения. Надо будет попробовать.
spiritt69 25-06-2009 03:19
2 ААК. 177 не
так давно я писАл, что открываю 'стандартные' перезаправляемые баллоны
прокалывателем для 8 гр. баллонов без каких-либо танцев с бубном. то
есть ни утечек, ни каких-либо хитрых манипуляций с оружием или
баллонами или других проблем. всё работает четко, как швейцарские часы.
тем не менее, никто не обратил на мой пост внимания. а способ
действительно интересный, так как позволяет использовать один и тот же
баллон с прокалывателями как для 8 гр. баллонов, так и для 12 гр.
баллонов. к тому же способ достаточно простой - для реализации этого
способа не нужны высокоточные металлообрабатывающие станки, достаточно
обычной электродрели. да и баллоны используются с обычными
автомобильными вентилями.
AAK.177 25-06-2009 08:55
Да мне просто
для экспериментов нужно пару-тройку баллонов заправляемых. Иногда
требуется сделать 1-2 выстрела (для проверки чего-либо), а приходится
тратить целый одноразовый баллон... Поэтому и нужня такие баллоны,
которые можно использовать с обычным прокалывателем. Думаю, глубиной
посадки клапана во втулке вполне можно этого добиться.
Kustik 25-06-2009 09:35
А я для этого купил переходник на 88г и сделал перезаправляемый баллон из самого баллона, 2-х винтов на 10 и винта на 4 Щас есчо хочу сделать пулеулавливатель, чтобы шарики по несколько раз использовать.
Deni-kin 25-06-2009 22:08
quote:Originally posted by Kustik: А я для этого купил переходник на 88г и сделал перезаправляемый баллон из самого баллона, 2-х винтов на 10 и винта на 4
А оподробней? С картинками!
AAK.177 25-06-2009 22:26
В выходные займусь изготовлением баллонов заправляемых.
Kustik 25-06-2009 22:28
Картинки будут, после хотябы минимальных испытаний, щас просто времени жуть как нет
Manowar 25-06-2009 23:05
quote:Originally posted by Deni-kin: А оподробней? С картинками!

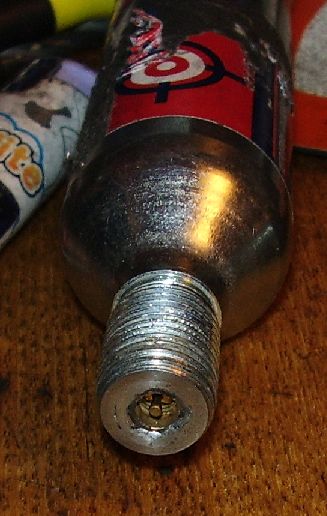

например так
Kustik 25-06-2009 23:35
Это сложно и не надежно, по сравнению с моей системой, ща нарисую эскизики и все выложу, фотки не потребуюца , ну или фотки тока потом.
Kustik 25-06-2009 23:52
Для клапана нужно
только 2 болта на 10 и винт с потайной головкой на 4.В горловине
баллона нарезается стандартная М10х1.25 .Далее берём болт на 10 и
сверлим в центре отверстие примерно на диаметр 3-5мм, не обязательно
чисто по центру, это не принципиально. Сверлим примерно на глубину
5-7мм.Потом ножовкой на фланце болта делаем вырез, под отвертку, чтобы
эту бодягу можно было закрутить в баллон. Ножовкой отрезаем часть болта
с отверстием по середине и обрабатываем заусенцы напильником.
Получается что-то на подобии не высокого цилиндрика с наружной резьбой,
отверстием в середине и канавкой под отвертку. Далее берём 2-й болт,
опять сверлим отверстие по середине, 4 мм сверлом, на этот раз
стараемся как можно ровнее. Сверлим на глубину примерно 15 мм.Опять
делаем канавку для отвертки. Отрезаем эти 10-15 мм болта, ровняем края.
Один фланец зинкуем, чтобы головка 4 мм винта ровно ложилась в фаску. У
4 мм отверстия небольшая фаска должна быть и с другой стороны. Далее
берём 4мм винт, зажимаем в дрель, немного уменьшаем диаметр шляпки,
немного обтачиваем резьбу. Вытаскиваем из дрели и напильником делаем
что-то на подобии 1-й канавки по всей длинне винта. Винт подойдет
длинной 20-25, лишнее отрежем после установки в баллон. Закручиваем в
баллон первый цилиндрик, так чтобы он был ближе к концу горловины (надо
смотреть по месту), 2-й цилиндрик обматываем фумлентой. 4 мм винт
вставляем в какую-нить прокладку, а потом во 2-ю деталь, так чтобы
шляпка винта могла прижимать прокладку к фаске 2-ого цилиндрика.
Закручиваем эту бодягу шляпкой винта внутрь, в итогде шляпка винта
должна быть примерно в 3-4 мм от 1-й детали. Все, эксперементируем с
длинной штока (торчащий 4мм винт) и прокладками и добиваемся нужных
результатов. Будет травить или нет, в основном зависит от выбранной прокладки и рук мастера Еще
собираюсь поэксперементировать со шляпкой штока (винта на 4), хочу
попробовать с цилиндрической шляпкой, чтобы не нужна была фаска.
Kustik 25-06-2009 23:55
Между этими двумя
детальками можно вставить пружинку, мне подошла обрезанная пружинка от
ручки. В теории клапан будет лучше закрываться.
Deni-kin 26-06-2009 12:07
quote:Originally posted by Kustik: Для клапана нужно только 2 болта...
Кулибин, блин ! Здорово !
Kustik 26-06-2009 12:49
Можно и одним обойтись
spiritt69 26-06-2009 01:05
2 ААК. 177 попробуйте так, как делаю я: берется обычный одноразовый баллон, в него на резьбу сажается вентиль от автомобильной или велосипедной(какая есть )
камеры или же вентиль от безкамерной шины. получаем готовый
'стандартный' перезаправляемый баллон. а теперь самое главное(да и
наверно самое простое ): берем латунный колпачек для вентилей(которые уже стоят в баллонах ),
стачиваем верх колпачка до получения плоскости(если отверстие не
откроется само, то сверлим его принудительно), обтачиваем внешний
диаметр колпачка до внешнего диаметра горловины сифонного баллона и
ставим внутрь колпачка вместо родного уплотнителя 'бублик' из клапана
654го(уплотнитель клапана со стороны канала для шариков, желательно
ставить полиуретановый, так как фторопласт со временем продавится от
усилия и его толщина станет меньше необходимой). после всего этого
остается только накрутить новый колпачек на вентиль готового баллона и
можно использовать баллон с прокалывателем для 8 гр. баллона.
использование такого колпачка позволяет использовать баллоны
практически с любым прокалывателем. сам пользуюсь именно этой системой,
поскольку покупать ради прокалывателя под 12 гр. баллон новый клапан за
640 р. жаба душит
AAK.177 26-06-2009 09:12
Да, мысль
хорошая. Но, наверное, сначала попробую не укорачивая горла баллона
просто нарезать стандартную для автомобильных вентилей резьбу М8х0,75 -
наружный диаметр горловины 8 гр. баллона 8,9 - 9,0 мм. Должно все
получиться. А золотник расположить на уровне стандартной мембраны.
spiritt69 26-06-2009 14:28
я сначала тоже
хотел так сделать, но в этом случае реализовать поджим к тушителю для
заправки в моих производственных условиях очень сложно. можно даже
сказать невозможно. поэтому я пошел по пути наименьшего сопротивления
всё оказалось просто и достаточно надежно. плюс колпачек обеспечивает
дополнительную центровку при открытии клапана иглой. хотя, честно
говоря, я так и не смог понять из-за чего это происходит. тем не менее,
при использовании колпачка с большим отверстием в дне игла достаточно
часто срывается со штока золотника. а с колпачками с небольшим
диаметром отверстия игла не срывалась ни разу.
Manowar 26-06-2009 20:31
я колпачёк пластиковый от ниппеля, обрезав дно и сорвав резьбу, просто вставил с натягом в 8гр прокалыватель и обрезал иглу. одноразовые применять не планировалось
Jet777 26-06-2009 21:47
есть пара идей, насчёт больших перезаправляемых баллончиков. Как дойду до стадии реализации - отпишусь.
