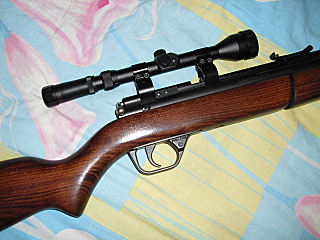

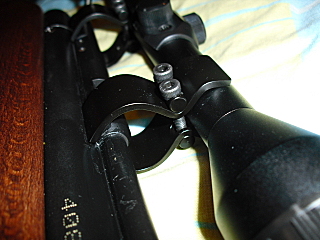

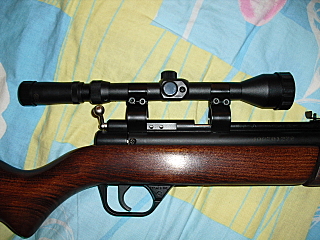

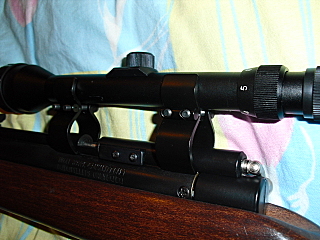

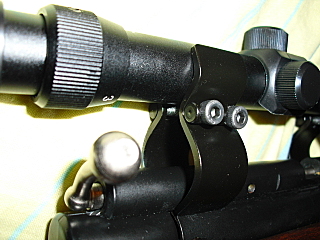

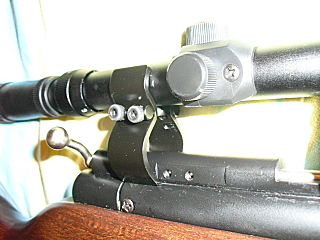

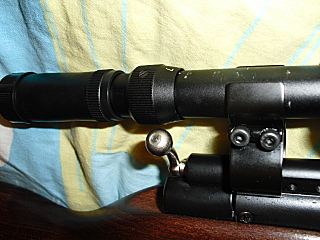

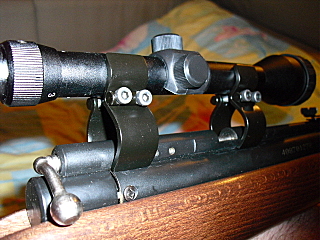

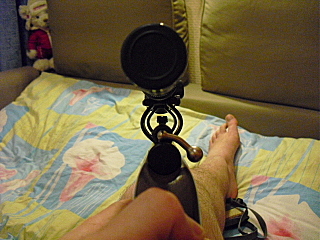

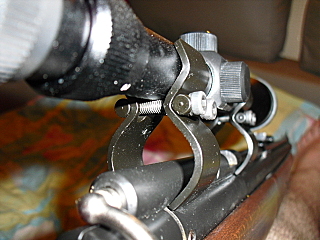

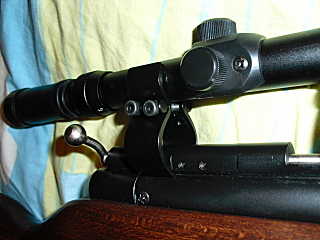

Проблема крепления оптики на Бенджамин Шеридан решена ценой в 700 рублей!!! (купил вчера на Савеловской в торговом комплексе пару креплений для подствольного фонаря на тонкий ствол. Прицел Гамо 3-7Х28. Держится
мёртво. Ничего не шатается, не болтается, стоит прямо. На шарике ничего
не надо сверлить, фрезеровать. Остается замечательная возможность
пользоваться открытым прицелом при желании. От мысли заказывать из-за
бугра/выпиливать самому отказался напрочь!)))
alterix 23-07-2010 15:35
quote:Originally posted by Nemec: Проблема
крепления оптики на Бенджамин Шеридан решена ценой в 700 рублей!!!
(купил вчера на Савеловской в торговом комплексе пару креплений для
подствольного фонаря на тонкий ствол...
Крепление
подствольного фонаря держится на Бене за счет того, что входит в паз
между трубой насоса и припаянной к нему китайцами ствольной коробкой.
Такое крепление как клин отжимает ствольную коробку от трубы. Имхо, в
такой системе есть большая вероятность отрыва ствольной коробки от трубы
насоса. Это не говоря уже о сомнительной жесткости такого крепления и
невозможности закрепить что-либо поболее китайского прицела-карандаша.
alterix 23-07-2010 15:41
Кстати, все хочу спросить: реально
ли закрепить на трубе насоса Бени (например, припаять) стандартную
планку для установки оптического прицела с боковым креплением, которая
используется на карабинах типа Сайга?
barsoid 23-07-2010 17:54
quote:Originally posted by alterix: Кстати, все хочу спросить: реально
ли закрепить на трубе насоса Бени (например, припаять) стандартную
планку для установки оптического прицела с боковым креплением, которая
используется на карабинах типа Сайга?
Вполне
реально... только зачем? Гораздо интереснее ластохвост или вивер... или
у тебя в наличии много халявных прицелов с таким креплением?
Snajper 23-07-2010 18:28
Друзья, не заморочивайтесь вы с этими креплениями - вот , изобретать уже ничего не надо!
Vasss 26-07-2010 12:34
quote:Originally posted by alterix: Такое
крепление как клин отжимает ствольную коробку от трубы. Имхо, в такой
системе есть большая вероятность отрыва ствольной коробки от трубы
насоса.
+1. Проверено практикой (сам в том году припаивал ствол обратно). Хотя
на вид кольца достаточно хлипкие, так что скорее согнутся или
сломаются, чем оторвут ствол (тут смотря как припаян, у меня заводская
пайка была с большим количеством раковин).
alterix 26-07-2010 09:26
quote:Originally posted by Snajper: Друзья, не заморочивайтесь вы с этими креплениями - вот , изобретать уже ничего не надо!
просто
очень хотелось крепление, похожее на боковой кронштейн снайперских
винтовок времен гражданской войны. Помоему он назывался кронштейн
Кочетова... :-)
Ну и, опять же мое имхо, боковое крепление на
трубу насоса позволит избежать деформации/отрыва ствольной коробки при
установке тяжелого/большого оптического прицела.
А кроме того так никто еще не делал)
Я
боюсь только, что при пайке планки (а она довольно большая), произойдет
деформация трубы насоса (вследствии локального перегрева), либо
отпаяется ствольная коробка.
FilippOk 26-07-2010 11:52
Уважаемые, а не делал ли кто-нибудь калёный штифт рычага? Пару советов надо...
Snajper 26-07-2010 12:00
Тоже жду такого ответа Забодало уже снимать эти пружинящие штифты.
barsoid 26-07-2010 13:03
quote:Originally posted by Snajper: Тоже жду такого ответа
Какого ответа-то? Вы вопрос задайте....
quote:Originally posted by FilippOk: а не делал ли кто-нибудь калёный штифт
Я делал
Snajper 26-07-2010 13:26
Ну так рассказывай, подробно, с математическими выкладками
barsoid 26-07-2010 16:39
Пару советов дам с удовольствием... Ждем вопросов от Филипка.
Vasss 26-07-2010 17:24
quote:Originally posted by alterix: Я
боюсь только, что при пайке планки (а она довольно большая), произойдет
деформация трубы насоса (вследствии локального перегрева), либо
отпаяется ствольная коробка.
А из чего ты собрался планку делать?
Я
это вижу так: к трубе насоса сбоку припаиваем латунную планку
ластохвоста; на нее одеваем и фиксируем винтами стальной кронштейн под
прицел. Если ствольную коробку перед пайкой зафиксировать хомутом, то
никуда она не денется.
Snajper 26-07-2010 19:10
А чем ценен этот кронштейн Кочеткова? Посмотрел тут, вроде ничего особенного -
FilippOk 27-07-2010 01:54
quote:Originally posted by barsoid: Пару советов дам с удовольствием...
Да вопросы-то простые: 1. Сделал ось, закалил до 52 единиц, запрессовал. Всё пучком, но вращается. Вращаясь, разбивает отверстие. Надо делать новую. Вопрос:
как сделать ось, чтобы не вращалась? Поскольку отверстие оси смещено от
продольной оси трубы, то конструкция Гравицапы не канает. Как?
2.
Хочу попробовать подшипник в рычаге. Какие конструкции наиболее удобны и
как подогнать диаметры - подшипника и оси? Притирать?
barsoid 27-07-2010 10:58
quote:Originally posted by FilippOk: как сделать ось, чтобы не вращалась?
первое
- увеличить диаметр, чтобы в трубу и пробку ось входила на тугой
посадке, а отверстие в рычаге развернуть, чтобы посадка была скользящая. второе - сделать на оси лыску и зафиксировать стопором, отверстие под стопор в торце пробки.
quote:Originally posted by FilippOk: Хочу попробовать подшипник в рычаге
Какой
подшипник? качения, скольжения? Если качения, то они долго не протянут -
ось получается чистовым точением в размер - чтобы подшипник одевался от
руки, но с легким натягом.... а вот скольжения - совсем другой вопрос
FilippOk 27-07-2010 12:37
Первое не катит. Ось сидела туго, запрессовывал с трудом. И всё равно вращалась. Второе - не понял. Стопорная шайба? Нарисуй простенько, если можешь, плз.
По
подшипнику: по сути, подшипник скольжения там уже есть. Хочется обычный
подшипник качения пихнуть - сделать новый рычаг, развернуть в нём
отверстие под подшипник и запрессовать его туда. Вопрос: есть ли
смысл? Цель установки подшипника - убрать шат рычага, но есть
подозрение, что он и с подшипником останется всё равно.
Про
подшипник качения - в габаритах, которые впишутся в рычаг и пробку он
будет хлипковат - рассыпется очень быстро. А вот подшипник скольжения -
очень интересная идея, единственная проблема, где взять материал для
втулки, мне помнится в оргтехнике дофига втулок из хитрого материала..
главное размер подобрать.
FilippOk 30-07-2010 19:36
Хм, мне такое в голову не пришло... В целом, понятно. Типа вид сверху или снизу. Неплохо. Можно попробовать реализовать. Спасибо за идею.
Ну, а подшипник пока похороним. Что-то не срастается пока.
