Вот и всё отступать некуда, придётся собирать Хочу заметить что при сборке-разборке данной винтовки НЕ требуется каких то специальных инструментов и приспособлений, все детали отлично подогнаны и не требуют применения молотка и прочих грубых инструментов(Немецкое качество, ёпть )Следует запастись ушными палочками, ветошью, и Хорошим маслом чтоб всё протирать, и приводить в порядок! итак, приступим.... первым делом ставим на место ствол(пружина и шайба это своеобразный демпфер, который принимает на себя удар пружинно-поршневого механизьма)
Далее приступаем к Стакану(цилиндру) и самому поршню.... Чистим с маслом, протираем, активно используем ушные палочки и не боимся испачкать руки Кожаную манжетку, лучше всего (если нет возможности заменить) пропитываем опять таки маслом и собираем это всё,ничего сложного нету
....Устанавливаем поршень с цилиндром в корпус винтовки(зубцы трещотки на поршне должны смотреть в ПРАВУЮ сторону, а зацеп на поршне должен смотреть ВНИЗ) и СРАЗУ ЖЕ ставим рычаг взвода, если всё прошло успешно, ставим боевую пружину, дальше ставим Задник с трещоткой(обратите внимание в каком положении пружина трещотки и сама трещотка)всё это дело вжимаем в корпус винтовки, устанавливаем пластину с выступом в паз(пластина ставится вместе с тягой, идущей к рычагу взвода) и крепим всё это винтом
Ставим блок УСМ, устанавливаем пружинку на тягу, соединяем тягу и УСМ штифтиком ставим поджимную втулку УСМ, возвращаем рычаг взвода на место и нежно вставляем штифт крепящий тягу взвода Вот и всё !!! Ставим ложе, прицел и РАДУЕМСЯ и нюхаем дизель первых выстрелов 20-30, после этого начинаем метко стрелять
X_pert 14-10-2007 23:21
Молодец, что не поленился.
Air Shoot 25-10-2007 01:54
До кучи вот ещё.....
X_pert 25-10-2007 13:33
Вот этот в точности как мой. Блин, не предполагал, даже, что он 4,7 кг весит! Казалось 4 есть...
DenGear 25-10-2007 16:28
Очень хороший баланс. Я сегодня такой же разбирал в школе. Не зная как, но практически не мучался. Вопрос сразу - где можно взять манжету?
X_pert 25-10-2007 16:47
Нигде. Под 24 мм взаимозаменяемых не найдёшь. Нужно старую почистить и восстановить. Обычно ей ничего не делается...
Air Shoot 26-10-2007 12:27
quote:Originally posted by X_pert: Под 24 мм взаимозаменяемых не найдёшь.
Неа.....24.8 мм Муркину можно всунуть...но я не пробовал
Air Shoot 01-11-2007 16:44
Отстрел в тире показал, что винтовка стреляет лучше меня. Выпив 3 литра пива, попытка собрать кучу Получил 9 мм на 25 метрах+2 отрыва по моей вине. Итого 10 выстрелов в кучке 8 пуль и 2 отрывы, стрелял ЖСБ Хэви
отец тук 20-11-2007 14:37

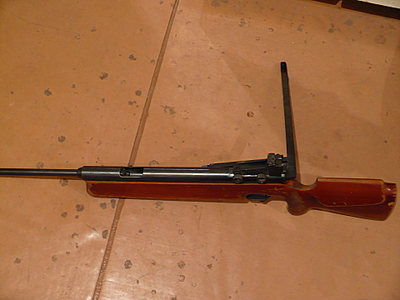

винтовка Air Shoot в результате взаимовыгодного обмена перешла ко мне. в первый же день, с утра решил пострелять в квартире, только начал получать удовольствие возникла проблема. в процесс взвода, рука соскользнул с рычага взвода. рычаг стало невозможно вернуть с нормальное положение (т.е. прищелкнуть к стволу), при движении назад исчезло малейшее усилие, рычаг стал болтаться абсолютно свободно вечером разобрал, пользуясь вышеприведенным обзором, и обзором procofeva (вроде бы ник не исковеркал) пружину и внутренности извлечь не получилось. мешает зуб (предположительно трещотки, ни разу не разбирал не знаю что это) из-под зуба наружу торчала хвост лопнувшей маленькой пружинки. чуть ее потянул она все и вылезла вопрос к знатокам - что за беда и как с ней бороться выкладываю фото, прошу простить за качестве, фотоаппарат старый и полуубитый, больше нечем фотографировать
X_pert 20-11-2007 20:40
Мда, ты объяснил... Сначала всё было штатно. Рычаг встал на трещётку, которая созданна для безопасности. Конечно, прищёлкнуть к стволу не получится, путь один - взятся поудобнее и взвести до конца. Потом я тебя не понимаю.
"чуть ее потянул она все и вылезла" - в смысле? Пружинка вылезла вся? Упругая фигурная проволочка?
Видимо остатками этой пружины и заклинили трещётку. Нужно попытаться поджать боевую пружину и юзать молоток по зубу, но аккуратно.
DenGear 27-11-2007 06:27
Разобрать пытался? Или не получается?
отец тук 27-11-2007 23:25
уже все в норме, разобрал, собрал получаю удовольствие от стрельбы, в субботу надеюсь попасть в тир в процессе разборки заработал в лоб трещоткой, что сразу внушило мне благоговение пред ТБ))
DenGear 21-12-2007 21:10
А вот кучка из Зуля на 10 метров. Прицел - диоптр. Пульки - Гамо Хантер.
Air Shoot 22-12-2007 11:00
Можно и лучше Попробуй пули Геко или Финал Матч на 10 метрах получается одна дырка с разлохмаченными краями На 25 метров я стрелял ЖСБ хэви...итог 9 мм из 8 выстрелов + 2 отрыва по моей вине(стол шатался в тире )
Александрыч 06-03-2008 15:55

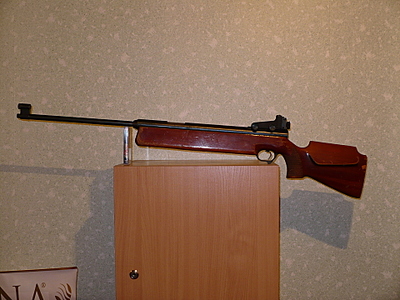

Попалась винтовка с предложением купить. Деньги просят смешные. Взял посмотреть, пострелять. Честно говоря, без особого энтузиазма Вот:

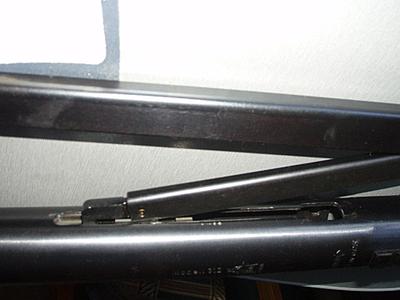

На кожухе компрессора надписи: Haenel, modell 3.121, отдельно, под гравировкой кузнеца - SUHL. Год выпуска - искал-искал, так и не нашел. Ствол неподвижен, система со стаканом, взвод боковым рычагом. Затыльник приклада отсутствует, спусковой крючек - под*ебка. Очень чуть-чуть прихватилась ржавчиной, ложе обшарпано. Судя по пыли и грязи - последние лет 20 хранилась в курятнике, ну, в лучшем случае - на чердаке, но - сухом. Наверное в мешке (в котором принесли) . На ластохвосте, база 11 мм., стоит диоптрический прицел, винт UP отсутствует, винт горизонта - согнут.
Пострелял на хрон: CP 10,5 160 м/с, 8,7 дж. H&N Barakuda 165 м/с, 9,1 дж. H&N FTT 173 м/с, 8,7 дж. Gamo pro Match 189 м/с, 9,3 дж. RWS матчевые 203 м/с, 9,3 дж. Все средняя из пяти, хрон ИБХ-713. Пострелял на кучу:
Стрелками указана точка прицеливания. Две серии по пять выстрелов тремя пулями. Дистанция 10 м. Стрелять УЖАСНО неудобно - прикладу, как для меня, не хватает мм. 80-90 длины. С диоптрическим прицелом последний раз стрелял лет 35 назад... Тем не менее... Отрывы - скорее мои... Спуск - практически матчевый. Отдачи - никакой. Пострелял, и понял - беру...
Рычаг взвода запирается кнопкой в торце. Ход поворота рычага - не полные 90*.
Озадачил явно увеличенного диаметра дульный срез. Оказалось - нарезная часть ствола заканчивается на глубине 45 мм. Расборка муторненькая...
Поршень с центральным зацепом. Диаметр манжета 24 мм!!! - называется "попробуй подбери"...кожа, в идеальном состоянии. В торце стакана - трубчатый перепуск-досылатель. Уплотнение "стакан-казенник" - резиновое кольцо в кольцевой проточке ствола. Предохранителя нет. На штоке-зацепе поршня зубчики фиксации промежуточных положений поршня при взводе. Системы блокировки срыва со взвода я не заметил, может эти зубчики и играют в этом плане какуюто роль - еще не разобрался. Есть только блокировка нажатия на спусковой крючок при открытом рычаге. Пружина - диаметр 20 мм., проволка 3,3 мм., витков - 28,5. Ход замерять сложно, но, судя по перемещению стакана 62-65 мм. Состояние всех деталей - идеальное. Все обильно смазано. Следов износа практически нет.
Стакан при закрывании упирается в подпружиненную втулку вокруг казенника. Та в свою очередь - в толстое резиновое кольцо. Получается, своего рода демпферный механизм. Назначение его, я так понимаю, гасить удар поршня.
В прикладе - я уже сказал, мне не хватает сантиметров 8-9... Что еще? Длина - пока 1020 мм, буду добавлять приклад. Длина ствола 450 мм, минус 45 мм впереди, минус 10 мм с казенника, в общем нарезной части около 400. Состояние исправности-пригодности я оцениваю в 95%. Ребята, кто в курсе, какие у нее паспортные ТТХ (мощность-скорость)? Может у кого есть, дайте фото спускового крючка, желательно крупным планом, буду делать...
П.С. Разобрался. Блокировка поршня от срыва в момент заряжания есть. Именно поршня. Подпружиненный рычаг в заднике пружины цепляет шток поршня за зубчики в момент взвода, блокируя движение вперед. Стакан рычагом взвода перемещается свободно. Только в момент примыкания рычага взвода к кожуху компрессора, т. е., при полностью закрытом стакане, происходит нажатие на противоположный конец блокировочного рычага с разблокированием штока поршня. Никаких дополнительных движений как, скажем, в Диане, по разблокировке поршня-стакана при закрывании заряженной взведенной винтовки делать не нужно.
DenGear 11-03-2008 01:23
Я в пресловутый Зуль поставил пружину от МР-512 обычную, встала, как родная. Скорости ГамоХантером показала 188..192..190...193 Разброс скоростей обусловлен, по-видимому тем, что манжета была в плохом состоянии и я её просто вымочил в синтетике - отсюда дизель, очень слабый. Однако, на точность оно не влияет.
BlacKDeatH 12-03-2008 03:56
Вооот, наконецто, хорошо!!! Потом вдумчивей почитаю, сплю уже...
Air Shoot 14-03-2008 03:26
3.121 я думаю предшественник 312 модели... вроде оно, да не оно Крючок железный, нарезы как то далеко заканчиваются.. да и по мелочам ещё много отличий... но тем не менее GDR Sportwaffen
Александрыч 14-03-2008 12:06
quote: 3.121 я думаю предшественник 312 модели... вроде оно, да не оно Крючок железный, нарезы как то далеко заканчиваются.. да и по мелочам ещё много отличий... но тем не менее GDR Sportwaffen
А по отличиям, хотелось бы подробно...
quote: 3.121 я думаю предшественник 312 модели...
А не наоборот?
отец тук 14-03-2008 14:26
в 312 отличия что бросаются в глаза щека приклада чуть иной формы рукоять мушка не такая про нарезы верно подмечено
