Если сталь не пластилин то карошие. И направление усилия прижима должно быть правильнее чем у обычных
Konstantin_E 22-09-2011 10:13

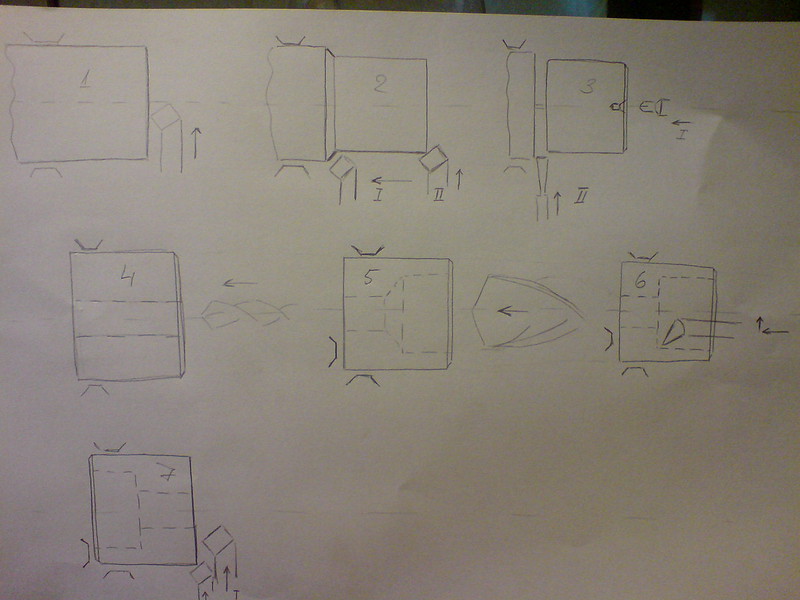

Так можно наточить десяток предложенных деталей.
Пояснения.
Берем пруток из расчета чуть толще наружного размера детали. Вставляем и
зажимаем в патрон. Подразумевается нормальный станок, с достаточным
проходным в шпинделе(как нам этого не хватает, на настольных
китайцах...). 1- торцовка "как чисто". 2- точим наружный диаметр в
размер. Желательно не более 2-ух проходов, второй чистовой. И снимаем
фаску или притупляем кромку(нужное подчеркнуть ) 3- центровка торца под сверление и отрезание заготовки от прутка. 4- сверлим насквозь сверлом, соответствующим малому отверстию в детали. 5-
сверлим второе отверстие, сверло желательно иметь с углом заточки ближе
к 180гр. Чем угол ближе, тем быстрее и легче провести следующую
операцию по завершению толстого отверстия. А да, важный момент- текущая
операция выполняется по упору. 6- Растачиваем в размер большее
отверстие, тоже по упорам выставляется заготовка. Ну и резец, понятное
дело, движется до своего упора. 7 - торцевание второго торца, снятие фаски/притупления кромки, тоже по упору. Между операциями нужно притупить кромки шабером(другим удобным способом) с выхода отверстий. Операции 4-7 выполняются с новой установки детали. Предполагаю что требования к детали это позволяют и станок это может. п.с. покидаться хомяками можно тем, кто профессионально составлял техпроцесс позднее 88года прошлого столетия.
Взрывотехник 22-09-2011 10:26
Konstantin_E а что значить значок кулачка с лева от детали ?(5,6,7.)
r3292c 22-09-2011 10:32
Упор для единообразной установки деталей по глубине?
Konstantin_E 22-09-2011 10:35
Ага, именно
упор. Он может быть различно реализован, от конуса морза с регулируемым
выдвижным "носиком", до просто пластинки вставленной между кулачков. Упор движения резца так же может быть импровизирован. Перемещение большего сверла на 5-ой операции по лимбу.
Alezz 22-09-2011 15:55
Здравсвуйте товарищи. Расскажите
про нарезку резьбы на стволах китайцами. Или лучше нарезать резьбу на
серьезном станке? В общем расскажите по подробнее с примерами(на каком
стволе, станке, результат, фото) Ну и как правильно нарезается/должна нарезаться резьба на стволе(чтобы без перекосов, "чеков" и т.д.?
Seg@ 22-09-2011 16:31
Я на ижевском стволике нарезал, потом откалибровал плашкой. Модер наворачивался соосно каналу ствола. В общем я доволен! Станок вот такой:
Александр М 22-09-2011 17:26
2 Alezz Резать
надо мелкую резьбу на максимальном диаметре, типа М10*1 на крысе или
М12*1 на ИЖе. Для лучшей центровки сначала протачиваешь 12 ( ну или 10)
мм на хорошем вылете, поджимая подвижным центром, затем неторопливо за
несколько проходов резцом режешь резьбу, обильно поливая маслом.
Калибруешь плашкой, переставляешь максимально близко к патрону, торцуешь
и делаешь фаску. Как то так. На ИЖах часто канал ствола не по центру! Фото не будет...
Константин Коротков 22-09-2011 17:54
Вспомнил про полезную ссылочку, давно у меня живёт... может и баян, но сайтик приятный))
firefox 22-09-2011 21:40
Парни, кто владеет информацией, станок ИЖ250ИТПМ, голенький, без тумбы с "кишками" сколько весит?
hoakinn 23-09-2011 16:11
quote:Originally posted by firefox: Парни, кто владеет информацией, станок ИЖ250ИТПМ, голенький, без тумбы с "кишками" сколько весит?
Спроси на чипмейкере в курилке
val 24-09-2011 01:02
Хотел все рассказать по порядку, как Костя, но Кайнын требует загадку, так что вот 1. Как это работает? 2. Где что зажимаем? 3. Чему равно С как функция А и В?
val 24-09-2011 01:37
quote:Originally posted by Александр М: типа М10*1 на крысе
Нет, ну почему? Стволик крыса всего на несколько соток меньше 11,11мм (7/16" = .4375"), с М11х1 прочнее.
Я по той же причине на трубе 7/16" режу 7/16" - 32 NS плашкой, перед нарезкой обтачиваю до 10,9 мм.
Konstantin_E 24-09-2011 10:15
quote: 1. Как это работает?
Пока
вижу(предполагаю, потому как кто-то забывает проставлять ось!)деталь
вращения, установленную в патрон, у которого ось вращения смещена
относительно оси вращения фрезы. А шо, фрезы нужного размера не нашлось?
quote: 3. Чему равно С как функция А и В?
В смысле- надо посчитать величину смещения осей?
val 24-09-2011 10:30
Не капризничай. Это не эскиз из техпроцесса, а загадка. Оси убрал, чтобы не загромождать малюнок.
Konstantin_E 24-09-2011 10:56
Из моего выше
сказанного, выходит что деталь вращается, фреза вращается, но оси их
немного смещены. В чем именно зажаты, не столь уж важно.
quote: Не капризничай.
Ни
в коем случае. Просто у нас ведь тут не только токарные работы
рассматривают, но и другие. Без оси вращения, задача может быть
воспринята как фрезерная.
South 24-09-2011 10:56
У Кости к осям
отношение принципиальное. Я из за них не смог его научить автокадом
пользоваться. Он строго от оси "пляшет". В итоге такого наплясали, что я
сам запутался
firefox 24-09-2011 11:02
А я вообще ничего
не понял, где, что зажимаем, какие оси, вы о чем? Вижу рисунок концевой
фрезы, котрой растачивают глухое отверстие. Какие функции?
Konstantin_E 24-09-2011 11:03
quote: Он строго от оси "пляшет".
Ну... как учили так и делаю. Шож теперь поделать... Старый консерватор...
val 24-09-2011 11:21
quote:Originally posted by Konstantin_E: Ни в коем случае.
Случай налицо. Загадке все равно как ее воспринимают старые консерваторы. Холодно.
