Диаметры всех светодиодов и оптоприемников 5мм Оптоприемники ставить с интервалом между их центрами 6-7мм (чем плотнее тем лучше) Светодиоды с интервалом 10-15мм База 80мм
Оптодатчики очень чувствительны к внешним световым помехам- лампы дневного света например, поэтому
корпус надо делать из небликующего, светопоглощающего черного
материала, или возможно краской черной красить. Сами оптоприемники
делать не торчащими наружу а чуть утапливать. Светодиоды скорее наоборот должны чуть выглядывать. Возможно конструкция с оптоприемниками вверху а светодиодами внизу будет более устойчива к световым помехам.
Близкорасположеные
сотовые или дектовые телефоны и их базы тоже наводят сильные помехи на
схему. Возможно правильная экранировка потребуется.
Подстроечными
резисторами в схеме подбирается усиление-чтоб надежно срабатывало от
пролетающей пульки но не срабатывало ложно от различных помех.
Решил сам делать хронограф, подскажите плиз где взять прошивку для него?
kuente 10-05-2008 15:33
quote:Originally posted by bart: Решил сам делать хронограф, подскажите плиз где взять прошивку для него?
написать самому
NVN 10-05-2008 22:52
Самостоятельное изготовление - это хорошо. А в продаже рамочный датчик не появиться?
Storag 12-05-2008 14:27
А че удалили сообщение? Есть возражения по поводу последовательного включения светотранзисторов?
mironov 13-05-2008 10:04
quote: Есть возражения по поводу последовательного включения светотранзисторов?
Присоединяюсь к вопросу.
Storag 14-05-2008 21:55

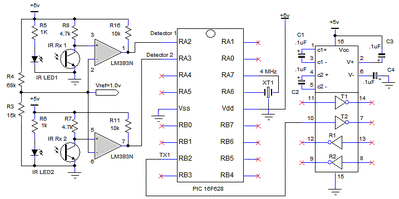

Нарыл тут схемку для другого хрона, на ее основе можно и рамку сделать.
kuente 15-05-2008 18:16
quote:Originally posted by NVN: Самостоятельное изготовление - это хорошо. А в продаже рамочный датчик не появиться?
появится, но позже, сейчас не хватает производственных мощностей на это дело
fusion 15-05-2008 22:30

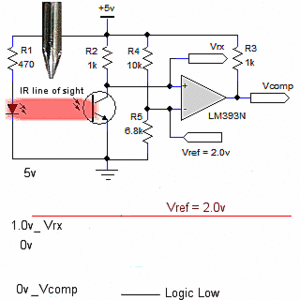

Вообще говоря
первая схема включения фототранзисторов довольно странная. В рабочем
режиме при освещении фототранзисторов светодиодами сопротивление канала
эммитер-коллектор низкое. При пролете пули (предположим пуля дала тень
только на один фототранзистор) сопротивление фототранзистора
подскакивает, но при этом его шунтируют освещенные собратья. Конечно ОУ
усилит мизерный сигнал но по уму можно обойтись последовательной
цепочкой обратносмещенных фотодиодов.
kuente 16-05-2008 15:14
Данная схема не окончательный вариант, можно переработать ее по собственному усмотрению
NVN 16-05-2008 15:54
quote: появится, но позже, сейчас не хватает производственных мощностей на это дело
Значит,
я - один из первых покупателей. Хроном очень доволен, единственный
недостаток его - сложность адаптации к разным винтовкам. Удерживая
рукой трубочный датчик довольно сложно "поймать" пулю, не всегда
получается. Приходится вытачивать переходники, иногда довольно
громоздкие (на модер). Рамочный датчик в дополнение к трубочному -
прекрасное решение проблемы.
hoakinn 31-05-2008 12:45
Сделал хрон
рамочный по подобной схеме, только использовал не операционник lm358 а
компаратор lm393 схемку упростил и использовал последовательное
включение фототранзисторов (по 3 штуки на одни ворота с расстоянием
между ними 5 мм). Ик светодиоды Ф5мм по 2 штуки на ворота с расстоянием
между ними 10мм. Таким образом ворота получились узкие, но как показали
испытания вполне хватает. База 80мм, ширина ворот ~ 15-17мм , высота
ворот 45 мм.
