quote:Originally posted by Tranklykator: у меня оптика хронолайтовская, т.е. фототранзисторы L-32P3C и светодиоды L-34F3C
Спасибо! Понял. Есть такие в ЧипДипе. Интересно, а что mironov использовал. Делали по схеме из поста 21 ?
Tranklykator 16-03-2009 21:16
ну да, из 21...только фототранзисторы последовательно
Successful 01-03-2010 08:57
Вот у меня
возникла такая идея. Если сделать по первой схеме(параллельное
соединение), однако использовать принцип отражения ИК луча от пули, а
не прерывания. Для этого нужно установить ИК светодиоды и
фототранзисторы за ИК светофильтром с одной стороны, например только
снизу. Тогда т.н. рамка будет вообще не нужна. Зону действия таких
датчиков, можно обозначить, например, черными прутиками, выходящими из
корпуса наклонно расходящимися под углом примерно в 60 градусов, как
это сделано у фирменного ProChrono. Скорее всего в нем используется именно этот принцип.
VAT57 02-03-2010 20:00
quote: Вот
у меня возникла такая идея. Если сделать по первой схеме(параллельное
соединение), однако использовать принцип отражения ИК луча от пули, а
не прерывания. Для этого нужно установить ИК светодиоды и
фототранзисторы за ИК светофильтром с одной стороны, например только
снизу. Тогда т.н. рамка будет вообще не нужна. Зону действия таких
датчиков, можно обозначить, например, черными прутиками, выходящими из
корпуса наклонно расходящимися под углом примерно в 60 градусов, как
это сделано у фирменного ProChrono. Скорее всего в нем используется именно этот принцип.
Устройство
получится не работоспособным. Отражённый луч даже от плоскости слаб и
не достаточен для работы фотодатчиков, а от оферической поверхности
шарика или пульки будет полностью рассеиваться в пространстве. В
"рогатых" хронох источник ИК находится сверху, приёмник -снизу или
источник и приёмник снизу. Пулька в этом случае прерывает отражённей
световой поток от верхней зеркальной дуги, выполняющей роль рефлектора.
Successful 02-03-2010 23:43

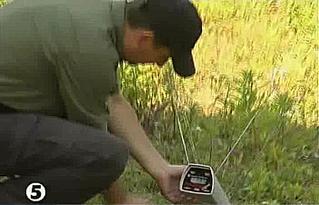

В том то и
дело, что я смотрел недавно передачу про оружие, называется "Арсенал",
так там показывали отстрел в хронограф ProChrono, и он был без дуг
сверху. Как по вашему он тогда работал?
VAT57 03-03-2010 20:45
quote: В
том то и дело, что я смотрел недавно передачу про оружие, называется
"Арсенал", так там показывали отстрел в хронограф ProChrono, и он был
без дуг сверху. Как по вашему он тогда работал?
Возможно высокочастотный ёмкостной со щелевыми узконаправленными СВЧ приёмо-передатчиками 1,5-2,5 Ггц.
mironov 03-03-2010 22:43
quote:
Вот у меня возникла такая идея. Если сделать по первой
схеме(параллельное соединение), однако использовать принцип отражения
ИК луча от пули, а не прерывания. Для этого нужно установить ИК
светодиоды и фототранзисторы за ИК светофильтром с одной стороны,
например только снизу. Тогда т.н. рамка будет вообще не нужна. Зону
действия таких датчиков, можно обозначить, например, черными прутиками,
выходящими из корпуса наклонно расходящимися под углом примерно в 60
градусов, как это сделано у фирменного ProChrono. Скорее всего в нем используется именно этот принцип.
quote: Возможно высокочастотный ёмкостной со щелевыми узконаправленными СВЧ приёмо-передатчиками 1,5-2,5 Ггц.
Нет, там такой же принцип работы как у адронного коллайдера :
Successful 06-03-2010 09:07
Цитата:"Нет, там такой же принцип работы как у адронного коллайдера :
Эта ссылка не работает. Может скажете своими словами?
mironov 06-03-2010 11:47
quote: Эта ссылка не работает. Может скажете своими словами?

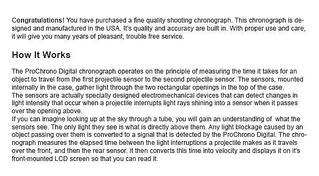

Ссылка работает нормально. На второй странице мануала:
Хронограф
оптический, работает в видимом диапазоне, на рогах крепятся
рассеиватели. В пасмурный день рассеиватели можно не ставить. В
помещении на рассеиватели ставят дополнительную подсветку из
светодиодов.
