Охота на диких голубей


Галереи:  B50,  CZ200,  Cr1377,  T4,  T4 конкурс

Страницы: 1  ... 22  23   [24]  25  26  27  28  29  30
sergy172
04-08-2009 01:27
Нашел ещё оду схему, на этот раз из руководства к экспортному тирэксу.

click for
enlarge 800 X 585 133,4 Kb picture
Илья 777
04-08-2009 17:25
Была эта схема уже сдесь
2 Paucek
Как там дела с резиком из РПКашного рожка?

wonkel
05-08-2009 16:55
можно чтото типо такого попробывать. два клапана.

click for
enlarge 795 X 384  42,5 Kb picture
borfox
06-08-2009 12:19
Братцы, а что на видео за принцип действия ?
Илья 777
06-08-2009 12:25
Вот моя пока последняя схема ,здесь не указано не рычагов не ударников
схема похожая чем то на страйкбольную но здесь более лучшая гермитизация ,здесь я использовал страйкбольный клапан и теперь все основные механизмы находяться в магазине как и резервуар
Система довольно легкая не считая систему рычагов ,возратная пружина будет от ТИ рекса только длинная
вот страйкбольные клапана, принцип работы у них как у ниппеля камеры колеса, справа от GBB WA M4 а слева от GBB пистолетов
click for
enlarge 956 X 610 253,8 Kb picture
click for
enlarge 700 X 527 93,1 Kb picture
click for
enlarge 503 X 705 155,2 Kb picture
click for
enlarge 700 X 527 124,7 Kb picture

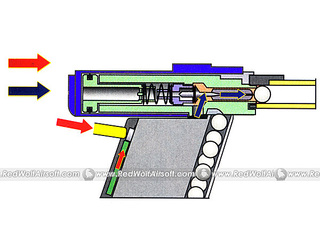

А вот схема действия пистолета GBB
click for
enlarge 600 X 450 65,2 Kb picture
click for
enlarge 800 X 600 103,3 Kb picture
Сегодня пошарился по ИНЕТУ и понял как работает страйкбольный калаш GBB и кстати до этой схемы мы дошли уже сами ранее на форуме ее отоброзил Marine ,и что бы, было яснее прилагаю еще схемы работы GBB пистолета ,который работает по той же схеме что и страйкбольный калаш но затвор у калаша помасивнее пистолетного что указан зеленым на схеме
click for
enlarge 1412 X 1340 65,2 Kb picture
click for
enlarge 600 X 450 50,4 Kb picture
click for
enlarge 600 X 450 50,1 Kb picture
click for
enlarge 700 X 490 147,7 Kb picture

Форменная одежда и снаряжение.
Медаль Защитнику рубежей Отечества металл
Майка полосатая синяя (отб)
Юбка летняя ВВ (облегченная) ткань габардин хаки

xren
06-08-2009 15:56
Ап чем и разговор. В верхней схеме плавающий клапан нормально открыт в сторону ББ, переключается наличием шарика в хопапе. На нижней - нормально открыт в сторону ствола, переключается потоком газа. Но в обеих схемах газ подается в ствол и ББ РАЗДЕЛЬНО. Ну и еще шарик выстреливается не из магазина - досылается в "казенник" и запирается.
marine
06-08-2009 23:28
Илья да ты просто ртуть! Человек - скорость! У тебя самые быстрые мозги на свете
Не прошло и пол года, а до тебя уже дошло как это работает

Илья 777
07-08-2009 08:21
=( раньше я просто и не искал и не пытался понять
Как вам моя самая вверхняя схема ???
marine
07-08-2009 17:47
Это то что предлагал я в самом начале темы, только вместо того чтобы схему улучшить ты её ухудшил и сделал не рабочей.
Ну подождём ещё пол годика, может сподобишься.

AIR-GUN.RU большой выбор пневматики
Оружие списанное охолощенное модели СВТ-ТХ с комплектом (СХП)
Бинокль Veber 10х25 Sport new
Система ношения для перцового баллончика 65 (75) и 100 мл

paucek
08-08-2009 21:22
Нечего илья всему постепенно научишься да и я может поднатаскаюсь и хоть рожок воплашу в реальность
spiritt69
09-08-2009 01:34
2 paucek
у меня возник один не очень культурный вопрос - а для чего вообще вам нужен автоматический юнкер? если для ходовой стрельбы по живым мишеням(монохромам), то ИМХО нет смысла так заморачиваться - юнкер нужно полностью переделывать для получения нормальных характеристик. если же автоматический юнкер нужен только для развлекательной стрельбы, то проще поставить в него внутренности от привода или ГББ агрегата. а найти китайский привод или ГББ не так уж и сложно. да и наличие рожка создаёт два удобных момента - размещение магазина и размещение аккумуляторов. а для серьезной стельбы - внутренности от дрозда + ствол от мурки. тем более воронам до лампочки откатывается затвор или нет
paucek
09-08-2009 18:49
мне очень хочется не втаптывать в грязь детище Калашникова как делает ижмаш изготавливая юнкер в таком виде, а сделать достойного "ребенка" калаша!!!
marine
09-08-2009 20:36
2spiritt69
Этот агрегат мог бы иметь успех в хардболе, но только при цене меньше 10 т.р. В противном случае нафиг никому он не нужен. Аналогичная история со "Штурмом" Кряжевского.

"сделать достойного "ребенка" калаша"
Бесполезное занятие скажу я вам.

spiritt69
10-08-2009 03:04
вообще-то, юнкер и есть 'ребенок' калаша. точнее его выкидыш. а нужен 'младший брат', т.е. простой, надежный и дешевый. но при этом полноценный. то есть НОВЫЙ с точки зрения и конструкции и технологии производства. всё тот же дрозд является практически панацеей - достаточно поменять ствол и сделать для него стальной обвес а-ля 'брат АК'. в принципе можно сделать обвес и под вал, и под винторез, и под ак-74, и под рпк, и под пк/пкм, и под рпд, и под дт/дп, и под ппш, и под ппс, и под свд(вот только зачем?), и под грозу, и под стг44, и под мг-34/42, и под мп-40 и ещё под многие реальные образцы стрелкового оружия. а юнкер как был коллекционным браком с функцией 'пострелять', так им и останется. а за всё время существования темы я бы успел своими руками вырезать из стали, спаять и покрасить 6 или 7 полноценных обвесов с приличной точностью копирования. кстати если я правильно понял устройство юнкера, то для получения автоматической стрельбы в родную конструкцию необходимо добавить всего 3-4 детали

Купить в интернет магазине с доставкой по всему миру

Футболки

Майки

Кепки

Фартуки

sergy172
10-08-2009 18:53
http://www.iguns.ru/Articles/Rifles/Ppsh-41pk/p16_t.jpg
http://www.iguns.ru/Articles/Rifles/Ppsh-41pk/p22_t.jpg
http://www.iguns.ru/Articles/Rifles/Ppsh-41pk/p19_t.jpg
Кряжевский. Подгонка под габариты ППШ.

borfox
18-08-2009 01:26
И какие же детали?
spiritt69
18-08-2009 02:30
вопрос был задан слишком поздно - я уже забыл эти детали, а вспоминать не хочется если вспомню, то напишу
borfox
30-08-2009 07:14
НЕЕЕ... 4 деталями тут не обойтись... уже неделю думаю и черчением занимаюсь... никак не могу приспособить ВСЕ детали родные от клапана... похоже придется клапан заново переделать ...
Илья 777
31-08-2009 18:47
Вопрос такой ,возможно ли в Юнкер установить УСМ от Ак на родные АКашный оси???
SHTIRLITZ
31-08-2009 19:58
quote:
Originally posted by Илья 777:
Вопрос такой ,возможно ли в Юнкер установить УСМ от Ак на родные АКашный оси???

Только частично. В Юнкере-3 нет оси для шептала автоспуска.
