quote:Originally posted by mirny: но теперь выяснилось, что нет не зипов к винтовкам и самое главное ни одного заправочного переходника для присоединения резервуара к баллону
Думаю вам надо обратиться к Дмитрию Афонину. Больше, в нашей стране, вы нигде запчастей не найдете Попробуйте написать ему. Дмитрий обычно очень занят, поэтому вам надо будет найти в Москве доверенное лицо, которое заберет у него железки и отправит вам.
stepan 33 26-03-2010 07:36
Переходник точится легко, только токарю надо иметь плашку 11 шаг 1.5.
mirny 26-03-2010 16:15
Переходник точится легко, только токарю надо иметь плашку 11 шаг 1.5.
Если это ответ мне, то будьте добры хотябы какой нить эскиз. А инструмент найдем.
Zergling 27-03-2010 17:01
Приехали детали из Москвы. Новый шток клапана, шайба на пружину ударника, поджимная втулка нового образца, новый редуктор.
Старый редуктор, который я настраивал, натекает Натекает от получаса. Первый выстрел на 4м/c больше остальных, обидно Больше чем на 4м/с, пока не натекает Пружины были уложены вот так : вход )(())(()) выход, заредукторное давление около 118
Фича с криво просверленным каналом штока оказалась багой Хоть винт и работает, но новый шток клапана запирается не параллельно и почти по самой кромке отверстия. Видимо надолго его не хватит. Последнее слово за производителем, жду от них ответа
Добавлено. Собственно по редуктору пришла вот какая мысль. При таком положении тарелок и при таком давлении он и будет работать через одно место. По сути работает одна одиночная тарелка, остальные как балласт Не зря-же у производителя работают пять одиночных тарелок, при настройках аж до 125бар
Думаю такая укладка годится для нормальной работы при заредукторном от 130бар, да и то, лишь при условии, что одиночная тарелка превратится в шайбу. Мне это не интересно, планирую забить
Итак, изначально тарелки уложены были таким образом. вход ()()(()(( выход
в этой компоновке мне не нравятся вот такие моменты :
первая тарелка - там отверстие (под шток) в корпусе редуктора и получается что тарелка дыркой лежит на кромке отверстия, это не есть гуд.
седьмая тарелка находится между сдвоенными и теоретически может быть выгнута в обратную сторону, то есть убита.
последняя тарелка - широкой частью лежит на поверхности штока, диаметр которой меньше диаметра тарелки, получается что края тарелки свисают, это не есть гуд.
Даже если просто перевернуть весь пакет, то два момента фиксятся.
Но я немного переделал заводскую укладку, не меняя ее параметров.
Получилось вот что. вход ))()()()) выход
одиночных пружин так-же 5 так-же две группы сдвоенных такая-же толщина пакета нет пружины которую могло-бы выгнуть в обратную сторону
По пружинам ссылочка интересная.
Жду встречи со стендом
Zergling 30-03-2010 16:30
Коаксиальность отвестия ударника (относительно канала ударника) все у себя проверили ?
Igor V 30-03-2010 23:34
quote:Originally posted by mirny: Переходник точится легко, только токарю надо иметь плашку 11 шаг 1.5.
Если это ответ мне, то спасибо и будьте добры хотябы какой нить эскиз. А инструмент найдем.
Нет не найдешь, в справочник глянешь нет такой резьбы, резцом тока резать. Завтра с утра нарисую выложу. Размеры резинок возьми из паспорта там все написано не возможно менять только две резинки уплотнение на перепуске и внутри ммм.. досылателя остальное штатно без проблем.
Igor V 30-03-2010 23:41
quote:Originally posted by Zergling: вход )(())(()) выход, заредукторное давление около 118
при такой укладке пружин надо учитывать что одиночную пружину будет деформировать под давлением (ориентировочно 300-500 выстр.) пока она не станет шайбой что даст некоторое сплывание за редукторного давления в высокую сторону +3-5 атм.
Dmitry68 31-03-2010 12:11

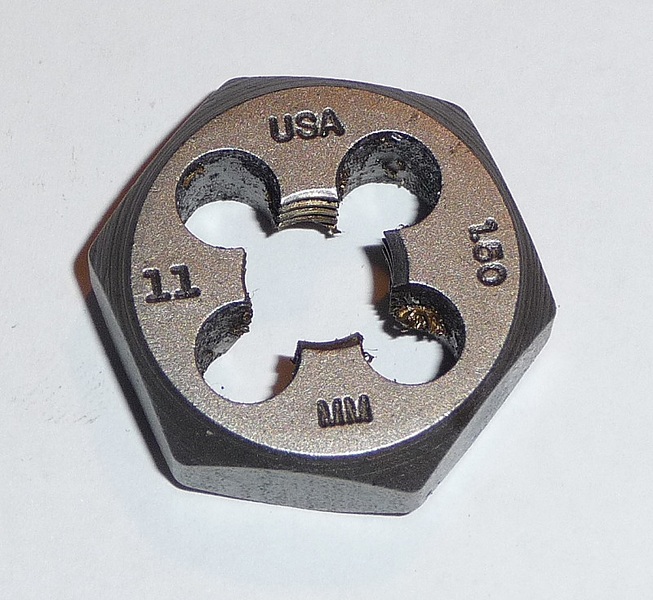

quote:Originally posted by Igor V: Нет не найдешь, в справочник глянешь нет такой резьбы, резцом тока резать. .....
точно не найдешь?
В ДАКе спроси какие бывают резьбы, точно в осадок выпадешь они тебе там коническую с переменным шагом нарежут в легкую
mirny 31-03-2010 18:21
Спасибо!
Zergling 02-04-2010 08:03
quote:Originally posted by Igor V: при такой укладке пружин надо учитывать что одиночную пружину будет деформировать под давлением (ориентировочно 300-500 выстр.) пока она не станет шайбой что даст некоторое сплывание за редукторного давления в высокую сторону +3-5 атм.
При этом, из конструкции редуктора, совершенно очевидно, что любая просадка пружин будет давать "сплывание" заредукторного в низкую сторону
Новый шток клапана, отстрел около 100. Стрелками указан износ из-за неравномерного прилегания. На противоположной износу стороне кольцо имеет первозданный вид.
картинки кликабельны
Думал прокатит, не прокатило
DocSnip 07-04-2010 09:04
Может у кого было - стало подклинивать взвод. У меня сотка (лет 5-6). Клинит и при открывании и закрытии. Пальцем вынужден помогать. Разобрал, почистил, втер Форум (излишки убрал). Все равно подклинивает...
Igor V 08-04-2010 12:43

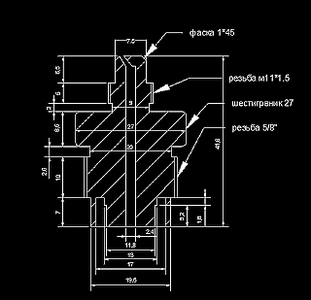

quote:Originally posted by mirny: Если это ответ мне, то будьте добры хотябы какой нить эскиз. А инструмент найдем.
Igor V 08-04-2010 12:48
quote:Originally posted by DocSnip: Может у кого было - стало подклинивать взвод. У меня сотка (лет 5-6). Клинит и при открывании и закрытии. Пальцем вынужден помогать. Разобрал, почистил, втер Форум (излишки убрал). Все равно подклинивает...
Похоже тяга взвода износилась.
Zergling 08-04-2010 13:07
quote:Originally posted by Igor V: Похоже тяга взвода износилась.
Думаю это нереально. Ну если конечно у него не сто тыщ настрела. Скорее всего почистил и смазал не то, что вызвало проблему.
Igor V 08-04-2010 13:27
quote:Originally posted by Zergling: Думаю это нереально.
Реально более чем могу продемонстрировать, затвор от 5.5 буду отдавать человеку сфоткаю, выложу. причем изготовить новую в свое время методом лазерной резки не получилось уж очень сильно зависит от радиусов. В прочем как и повышение давления за редуктором от времени.
DocSnip 08-04-2010 14:14
К моему подклиниванию. При разборке ударник скошен на бок (плоская проточка). Дмитрий Афонин заподозрил шайбочку, которая между пружиной и ударником. Я еще думаю - а может это механизм холостого спуска его подкручивает (его долго не было, сломался, сейчас поставил новый)? Попробую снять.
Dektor 08-04-2010 14:40
quote:Originally posted by DocSnip: При разборке ударник скошен на бок
У меня такая ерунда была после каждой новой регулировки пружины ударника, причём из за этого и скорость скачет, поэтому приходилось специально после настройки коробку снимать и выравнивать. После выравнивания ничего не трёт, стрельба и взвод нормальные.
DocSnip 08-04-2010 14:45
О! А вот так не пробовал! Спасибо.
Igor V 08-04-2010 16:02
quote:Originally posted by Dektor: У меня такая ерунда была после каждой новой регулировки пружины ударника, причём из за этого и скорость скачет, поэтому приходилось специально после настройки коробку снимать и выравнивать. После выравнивания ничего не трёт, стрельба и взвод нормальные.
Не понимаю почему. По идее штифт взвода разве торцом не фиксирует его от поворота?
Dektor 08-04-2010 16:50
quote:Originally posted by Igor V: Не понимаю почему. По идее штифт взвода разве торцом не фиксирует его от поворота?
Получается, что не фиксирует. Ударник всегда проворачивается одинаково, примерно на 30 градусов, дальше его штифт удерживает. Давно хочу ударник новый сделать, без плоскости, с круглой средней частью, как на 7,5 Дж версии, да всё никак не соберусь, вроде и с этим после выравнивания стреляет нормально.
