Переключение есть только в режиме просмотра, в записи нет, плеер DiREC MF6018. Пока ни чего ни где не закреплено . В авто плеер будет в держателе на панели. На ходу, думаю можно в руках держать или быстросъемный держатель придумать.
ZDL 05-11-2009 23:18
Поигрался сегодня,
штатный объектив ни как меня не устроил. Приделать к прицелу не смог,
не добился желаемой картинки. В магазинах нужного объектива нет, да и
стоят они дороговато. Начал читать тему. Оказывается уважаемый c00xer и эту проблему решил ! Изготовив объектив из передней линзы оптического прицела. Попробовал, картинка обрадовала, завтра продолжу эксперименты.
Crowkiller 06-11-2009 12:34
Мучаю камеру с
матрицей 1/2"(sony ICX249AL).При охлаждении до -20 сильно уменьшаются
шумы, растет чувствительность как к видимому свету, так и к
ИК,становится видно горячий паяльник (очень яркое изображение, горячий
воздух над паяльником тоже видно). В принципе можно охлаждать модулем Пельтье.
c00xer 06-11-2009 04:06
2Crowkiller:
Можно фото получившегося девайса? Что используете в качестве монитора?
Это устройство делает скриншоты? (Direc делает, Rovermedia тоже). Чем
охлаждаете сейчас? По поводу модулей Пельтье могу лишь высказать опасения: 1) девайс будет очень энергоёмким 2) он будет долго (минуты!) выходить на рабочий режим 3) в домашних условиях сделать будет тяжело, а в заводских - дорого. Но IMHO результат оправдывает средства.
Crowkiller 06-11-2009 12:19
Пока что это стационарное тестовое устройство. Но я уже заказал с ebay видоискатель от аналоговой камеры и модуль Пельтье. Сама камера довольно большая, может сенсор вынести на отдельную плату? Есть и другая камера на сенсоре 1/3",ICX405AL. А может брать сигнал с сенсора непосредвенно?Оверлей с цифровым сигналом проще.
Леша 06-11-2009 14:18
quote:Originally posted by Crowkiller: Пока что это стационарное тестовое устройство. Но я уже заказал с ebay видоискатель от аналоговой камеры и модуль Пельтье. Сама камера довольно большая, может сенсор вынести на отдельную плату? Есть и другая камера на сенсоре 1/3",ICX405AL. А может брать сигнал с сенсора непосредвенно?Оверлей с цифровым сигналом проще.
А как сама-то камера называется? И есть ли под нее выбор оптики? (Вроде бы сейчас вся оптика в массе 1/3") PS:
Так CCD ведь аналоговый сигнал и выдает. Другое дело, что при работе
непосредственно с матрицей, можно будет и выдержку подлиннее ставить и
мультиэкспозицию использовать.
ZDL 06-11-2009 15:34
Съездил купил прицел
карандаш со средней линзой, за 280 руб. Разрезал, присоеденил к камере.
Качество картинки не хорошее, размыта, но стрелять можно. С объективом
от прицела ВОМЗ гораздо лучше, только большой он. Нужно будет купить
что то среднее.
Леша 06-11-2009 17:05
Я нашел у народа объектив с ФР 50 мм 50/2.0 вроде бы. Это фактически аналог объектива 10х-12х фотокамеры.
ZDL 06-11-2009 17:23

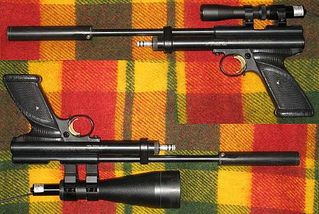

Фотки
ZDL 07-11-2009 10:59
Вышел с устройством
на улицу. Пасмурная погода. Изображение серое, размытое, не
контрастное... Стрелять даже днём не возможно, не говоря про сумерки
или ночь.
c00xer 07-11-2009 11:20
А чёрный бархат в объектив вставлен?
ZDL 07-11-2009 11:47
Нет. Сейчас попробую.
ZDL 07-11-2009 13:04
Бархата нет. При
разборке прицела Увидел в нём диафрагму. Слепил, перед матрицей, из
черной изоленты, отверстие прожег паяльником . Контрастность появилась. Четкости нет, видимо линза плохая.
Леша 07-11-2009 14:23

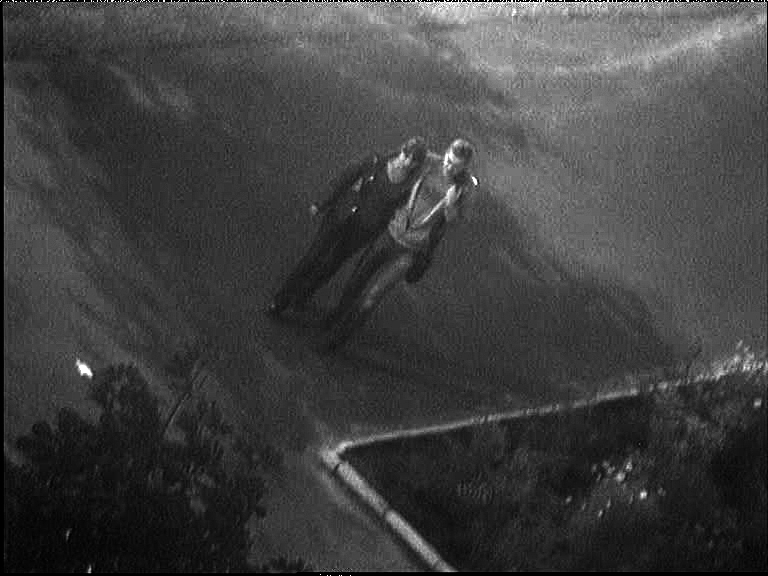

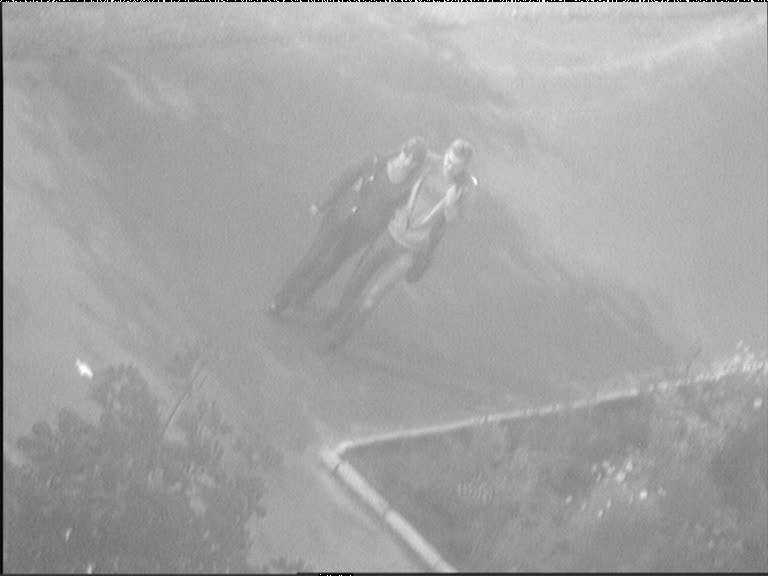

Кстати да, очень интересный вопрос! Надо закладывать в девайс обработку картинки Попробовал просто на компе порегулировать уровни на кадре с засветкой от фонаря
ZDL 07-11-2009 16:32
Это хорошо, но как
реализовать в схеме с плеером? Вообще попробовать преобразовать яркость
в цвет, типа как в тепловизорах, интересно посмотреть что получится... Сделал несколько выстрелов на улице. Растояние 15м. Следы попадания видны на экране плеера. Нужно опробовать 'большой' объектив .
ZDL 08-11-2009 10:04
Опробовал 'большой'
объектив. Картинка четкая, диафрагма, перед матрицей, повышает
контрастность изображения, я сделал с 2мм отверстием, с диаметром можно
ещё поэкспериментировать. Вообщем для хорошего изображения, нужен хороший объектив. Прицел типа карандаш не пригоден.
Crowkiller 09-11-2009 12:39
хорошие объективы для камер под C-mount
c00xer 09-11-2009 01:43
Это в идеале.
Сам экспериментировал с объективами c-mount, правда, попроще и
подешевле, но даже с ними результаты намного лучше, чем с "карандашом".
Дело в том, что для таких камер потребуется специальное крепление, и
оно будет нестандартным. Это будет не просто переходник с ластохвоста
или вивера на 1/4", потому что надо жёстко фиксировать камеру с учётом
возможных сотрясений "штатива". Поэтому придётся снова ограничиваться
камерами с "простой" геометрией корпуса. Потом, хоть деталь и получится
простая, но дешёвой она станет лишь при массовом производстве.
Crowkiller 09-11-2009 02:04
Резьба для C-mount 1 дюйм в диаметре. Если вынести сенсор-вполне можно сделать корпус диаметром 30мм(стандартный размер колец).
Хотя лучше выносить сенсор+микруху обвязки(например для ICX429ALL это CXD2463R+CXA1310AQ или CXD1265R )
Karlll 09-11-2009 03:58
А кто пробовал в
схеме прицела камеру с чувствительностью 0,001 люкс? Думаю прикупить,
но стоит около 100 бак, и поэтому терзают смутные сомнения по поводу
целесообразности. ( ) )
Вот еще нашел такое: (но это вообще слишком дороговасто)
